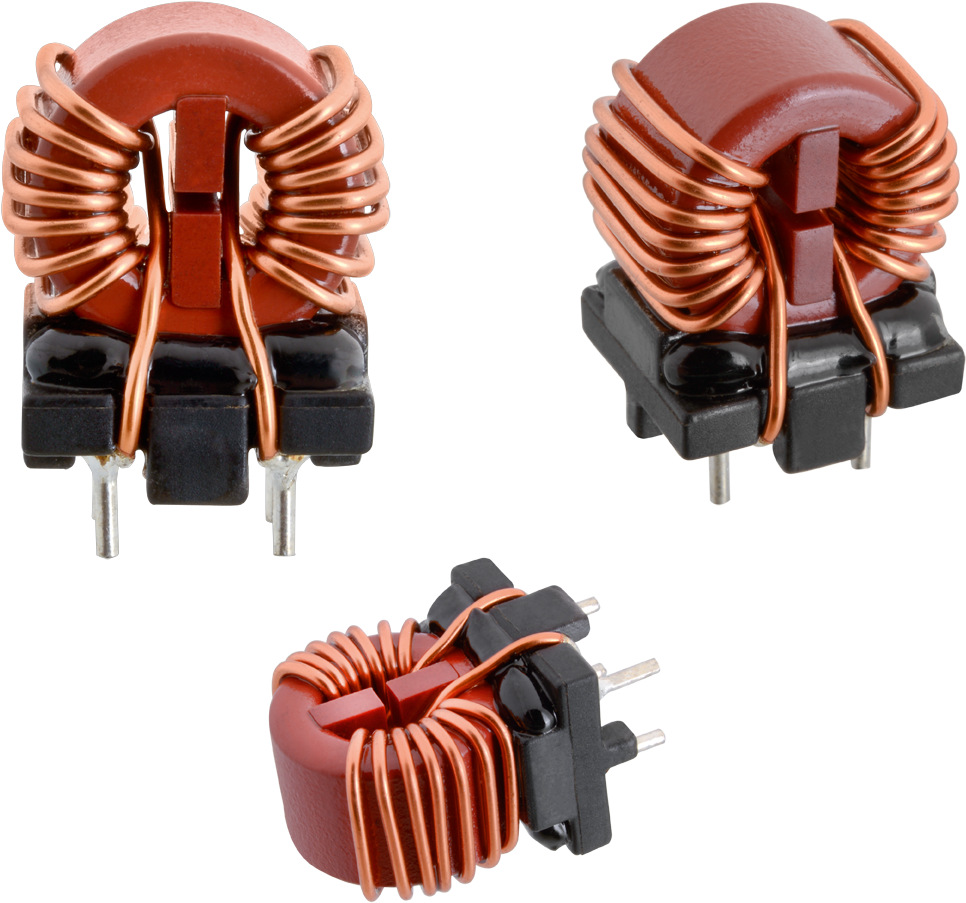

WE-CMB HC Stromkompensierte Netzdrossel ERWEITERT

 Bauform Maße 3DL
(mm)
W
(mm)
H
(mm)
MaterialMontageart
ERW. Type S 18.5 14.5 22 MnZn THT

Merkmale

  • Breitbandige Entstörung durch kapazitätsarme Wickeltechnik
  • Hohe Störunterdrückung asymmetrischer Störsignale auch im Niederfrequenzbereich
  • Sehr kompakte Bauform
  • Höchstmögliche Stromstärken bei kleinen Baugrößen
  • Betriebstemperatur: –40 ºC bis +125 ºC
  • Brennbarkeit gemäß UL 94 V-0
  • Klimakategorie: 40/125/21
  • VDE zertifiziert nach IEC 60938-2

Anwendung

  • Leistungselektronik
  • Netzein- und Ausgangsfilter
  • Entstörung von Geräten ohne Masseanschluss
  • Motorentstörung
  • Gleichtakt-Störer

Artikeldaten

Type S
Artikel Nr. Daten­blatt Simu­lation DownloadsIR
(A)
L
(mH)
RDC max.
(mΩ)
VR
(V (AC))
VT
(V (AC))
MaterialL
(mm)
W
(mm)
H
(mm)
MontageartDesign Kit Muster
7448225007SPEC
8 Dateien 5 0.7 15 250 1500 MnZn 18.5 14.5 22 THT744821
NEU7448226404SPEC
5 Dateien 6.4 0.35 10 250 1500 MnZn 18.5 14.5 22 THT
7448227005SPEC
8 Dateien 6.5 0.45 10 250 1500 MnZn 18.5 14.5 22 THT744821
NEU7448228002SPEC
5 Dateien 8 0.175 6 250 1500 MnZn 18.5 14.5 22 THT
Artikel Nr. Daten­blatt Simu­lation
7448225007SPEC
NEU7448226404SPEC
7448227005SPEC
NEU7448228002SPEC
Muster
Artikel Nr. Daten­blatt Simu­lation DownloadsIR
(A)
L
(mH)
RDC max.
(mΩ)
VR
(V (AC))
VT
(V (AC))
MaterialL
(mm)
W
(mm)
H
(mm)
MontageartDesign Kit Muster
