WE-CCMF Keramik Common Mode Filter

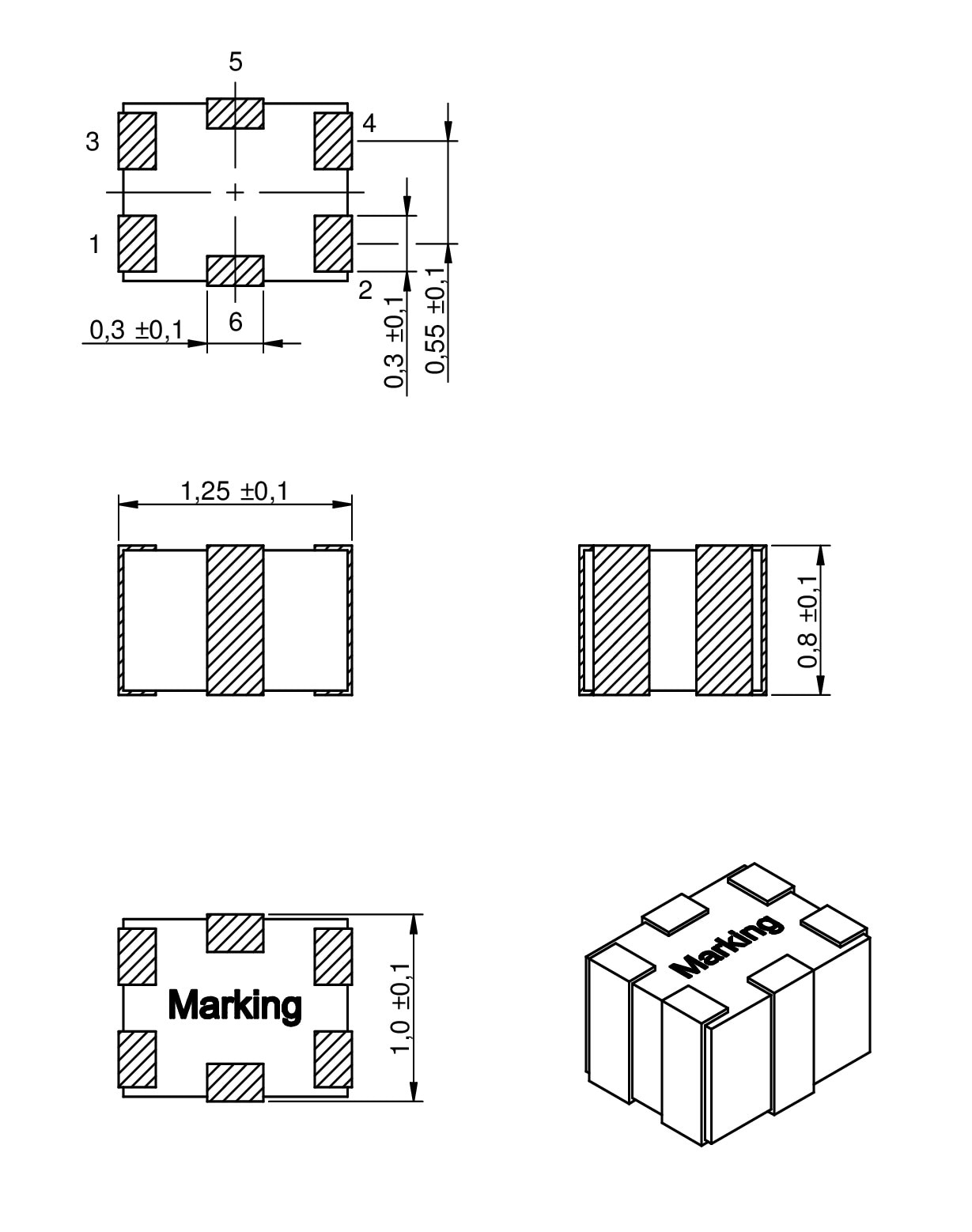

Bauform	Maße	L (mm)	B (mm)	H (mm)
0504		1.25	1	0.8

LTSpice-Dateien

LT
LTSpice_WE-CCMF (rev22a).zip
|
13.5 KB

Merkmale

Kompakte Multilayer Gleichtaktdrossel
Hohe Gleichtaktdämpfung im WiFi Frequenzbereich (> 30 dB @ 2450 MHz)
Ultra-Hochgeschwindigkeits Gegentakt Signalübertragung
12 GHz Gegentakt Grenzfrequenz
LTCC Bauweise mit geringen Verlusten und hoher Zuverlässigkeit
Hohe Temperaturbeständigkeit
Empfohlenes Lötverfahren: Reflow
Betriebstemperatur: -40 °C bis zu +85 °C

Anwendung

Hochgeschwindigkeits-Differentialdatenleitungen
USB 3/4
Thunderbolt 2/3
Sata 3.X
Display Port
PCIe 3.0
eDP

Artikeldaten

0504

Alle zurücksetzen

Artikeldaten filtern

Artikel in 1 Produktserien anzeigen

Artikel in 1 Produktserien

Alle zurücksetzen

Artikel Nr.	Datenblatt	Simulation	Downloads	Status	IL_{(SCC 2,1)}(dB)	Testbedingung IL_{(SCC 2,1)}	f_c(GHz)	V_R(V (DC))	R_{DC max.}(Ω)	I_R(mA)	R_ISO	Muster
748020024	30 dB, 2450 MHz, 8 GHz	Simulation	Downloads11 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-CCMF (rev22b).IntLib \| 40.5 KB CDS Cadence_WE-CCMF (rev21a).zip \| 188.5 KB EAG Eagle_WE-CCMF (rev20b).lbr \| 15.2 KB KIC KiCad_WE-CCMF (rev25b).zip \| 22.8 KB ZUK Cadstar_WE-CCMF (rev20a).zip \| 5.1 KB CAD-Dateien ZIP 3D 3D_WE-CCMF_7480xxxxx (rev1).pdf \| 70.4 KB IGS Download_IGS-WE-CCMF-748020024 (rev1).igs \| 292.4 KB STP Download_STP-WE-CCMF-748020024 (rev1).stp \| 84.4 KB Elektrische Modelle ZIP ADS ADS_WE-CCMF (rev24a).zip \| 1.9 MB PSP PSpice_WE-CCMF (rev22a).zip \| 15 KB S S-Parameter_748020024 (rev20a).s4p \| 351.5 KB Alle 11 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Gleichtaktdämpfung30 dB	Gleichtaktdämpfung2450 MHz	Grenzfrequenz8 GHz	Nennspannung5 V (DC)	Gleichstromwiderstand2.5 Ω	Nennstrom300 mA	Isolationswiderstand100 MΩ
748030024	30 dB, 2450 MHz, 12 GHz	Simulation	Downloads10 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-CCMF (rev22b).IntLib \| 40.5 KB CDS Cadence_WE-CCMF (rev21a).zip \| 188.5 KB EAG Eagle_WE-CCMF (rev20b).lbr \| 15.2 KB KIC KiCad_WE-CCMF (rev25b).zip \| 22.8 KB ZUK Cadstar_WE-CCMF (rev20a).zip \| 5.1 KB CAD-Dateien ZIP 3D 3D-WE-CCMF (rev1).pdf \| 70.4 KB IGS IGS_WE-CCMF (rev1).igs \| 878.4 KB STP STP-WE-CCMF (rev1).stp \| 269.7 KB Elektrische Modelle ZIP ADS ADS_WE-CCMF (rev24a).zip \| 1.9 MB S S-Parameter_748030024 (rev20a).s4p \| 761.4 KB Alle 10 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Gleichtaktdämpfung30 dB	Gleichtaktdämpfung2450 MHz	Grenzfrequenz12 GHz	Nennspannung5 V (DC)	Gleichstromwiderstand2.5 Ω	Nennstrom300 mA	Isolationswiderstand100 MΩ
748032455	20 dB, 2450 & 5500 MHz, 12 GHz	Simulation	Downloads10 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-CCMF (rev22b).IntLib \| 40.5 KB CDS Cadence_WE-CCMF (rev21a).zip \| 188.5 KB EAG Eagle_WE-CCMF (rev20b).lbr \| 15.2 KB KIC KiCad_WE-CCMF (rev25b).zip \| 22.8 KB ZUK Cadstar_WE-CCMF (rev20a).zip \| 5.1 KB CAD-Dateien ZIP 3D 3D-WE-CCMF (rev1).pdf \| 70.4 KB IGS IGS_WE-CCMF (rev1).igs \| 878.4 KB STP STP_WE-CCMF (rev1).stp \| 269.7 KB Elektrische Modelle ZIP ADS ADS_WE-CCMF (rev24a).zip \| 1.9 MB S S-Parameter_748032455 (rev20a).s4p \| 701.9 KB Alle 10 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Gleichtaktdämpfung20 dB	Gleichtaktdämpfung2450 & 5500 MHz	Grenzfrequenz12 GHz	Nennspannung5 V (DC)	Gleichstromwiderstand2.5 Ω	Nennstrom300 mA	Isolationswiderstand100 MΩ
