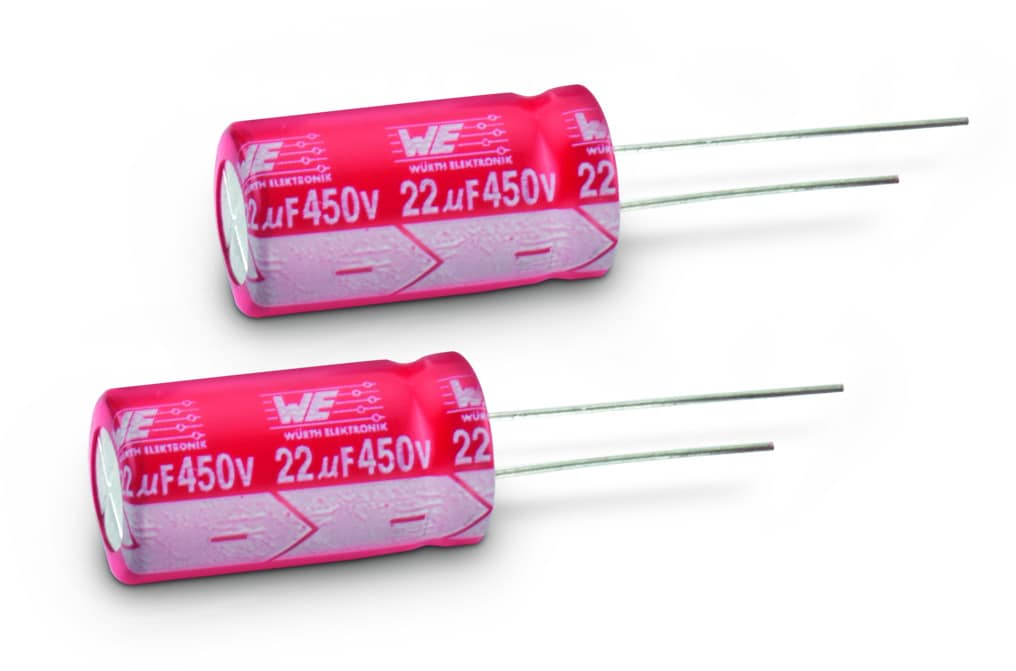

WCAP-AT1H Aluminium-Elektrolytkondensatoren

Bauform	L (mm)	Montageart
⌀ 5 mm	11	-
⌀ 6.3 mm	11	-
⌀ 8 mm	-	-
⌀ 10 mm	-	-
⌀ 13 mm	-	-
⌀ 16 mm	-	Radial THT
⌀ 18 mm	-	Radial THT

LTSpice-Dateien

LT
LTSpice_WCAP-AT1H (rev22a).zip
|
3.8 KB

Merkmale

Produktserie mit langer Lebensdauer
Montagetyp: THT Radial
Kapazitätsbereich: 6.8 µF ‒ 3300 µF
Kapazitätstoleranz: ±20 %
Spannungsbereich (UR): 10 ‒ 450 V(DC)
Betriebstemperatur:
-40 °C bis +105 °C für UR ≤100 V(DC)
-25 °C bis +105 °C für UR > 100 V(DC)
Lebensdauer: 5000 ‒ 10000 h @ +105 °C

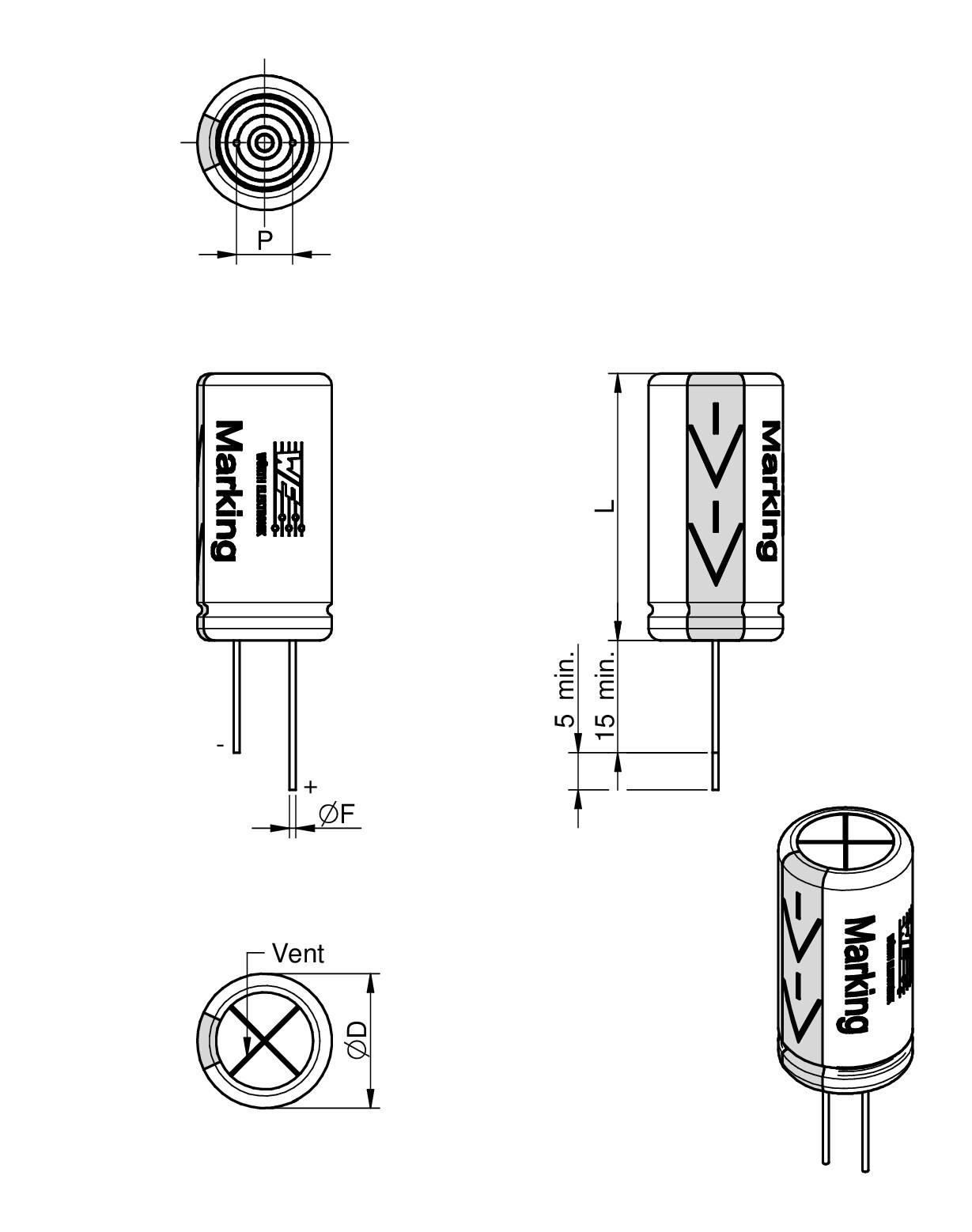

Abmessungen (DxL) in mm: 5.0 x 11.0 bis 18.0 x 35.5
Empfohlenes Lötverfahren: Wellenlöten

Anwendung

Applikationen mit langer Lebensdauer (Industrie, Medizin)
Befilterung
Glättung
Energiespeicherung
Kopplung
z.B. Schaltnetzteil, AC/DC Konverter, Adapter, Ladegerät, Digitalkamera

Application Notes

Artikeldaten

Alle

⌀ 5 mm

⌀ 6.3 mm

⌀ 8 mm

⌀ 10 mm

⌀ 13 mm

⌀ 16 mm

⌀ 18 mm

Artikel Nr.	Datenblatt	Downloads	C	V_R (V (DC))	Endurance (h)	Betriebstemperatur	I_RIPPLE (mA)	I_Leak (µA)	DF (%)	Raster (mm)	Ø D (mm)	L (mm)	Verpackung	Design Kit
860240672001	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WCAP-AT1H (rev22c).IntLib \| 7.2 MB ZUK CadStar_WCAP-AT1H (rev19a).zip \| 13.3 KB CDS Cadence_WCAP-AT1H (rev22a).zip \| 23.2 MB EAG Eagle_WCAP-AT1H (rev20a).lbr \| 141.3 KB CAD-Dateien ZIP STP Download_STP_860240x7200x (rev1).stp \| 1.8 MB Elektrische Modelle ZIP PSP PSpice_WCAP-AT1H (rev22a).zip \| 16.6 KB Alle 6 Dateien als ZIP herunterladen ZIP	6.8 µF	50	5000	-40 °C bis zu +105 °C	75	3.4	10	2	5	11	Ammopack	860241
860241478002	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WCAP-AT1H (rev22c).IntLib \| 7.2 MB ZUK CadStar_WCAP-AT1H (rev19a).zip \| 13.3 KB CDS Cadence_WCAP-AT1H (rev22a).zip \| 23.2 MB EAG Eagle_WCAP-AT1H (rev20a).lbr \| 141.3 KB CAD-Dateien ZIP STP Download_STP_86024xx7800x (rev1).stp \| 2 MB Elektrische Modelle ZIP PSP PSpice_WCAP-AT1H (rev22a).zip \| 16.6 KB Alle 6 Dateien als ZIP herunterladen ZIP	6.8 µF	450	10000	-25 °C bis zu +105 °C	240	222.4	20	5	13	20	Ammopack	–
860240672002	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WCAP-AT1H (rev22c).IntLib \| 7.2 MB ZUK CadStar_WCAP-AT1H (rev19a).zip \| 13.3 KB CDS Cadence_WCAP-AT1H (rev22a).zip \| 23.2 MB EAG Eagle_WCAP-AT1H (rev20a).lbr \| 141.3 KB CAD-Dateien ZIP STP Download_STP_860240x7200x (rev1).stp \| 1.8 MB Elektrische Modelle ZIP PSP PSpice_WCAP-AT1H (rev22a).zip \| 16.6 KB Alle 6 Dateien als ZIP herunterladen ZIP	10 µF	50	5000	-40 °C bis zu +105 °C	97	5	10	2	5	11	Ammopack	860241
860240572001	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WCAP-AT1H (rev22c).IntLib \| 7.2 MB ZUK CadStar_WCAP-AT1H (rev19a).zip \| 13.3 KB CDS Cadence_WCAP-AT1H (rev22a).zip \| 23.2 MB EAG Eagle_WCAP-AT1H (rev20a).lbr \| 141.3 KB CAD-Dateien ZIP STP Download_STP_860240x7200x (rev1).stp \| 1.8 MB Elektrische Modelle ZIP PSP PSpice_WCAP-AT1H (rev22a).zip \| 16.6 KB Alle 6 Dateien als ZIP herunterladen ZIP	10 µF	35	5000	-40 °C bis zu +105 °C	65	3.5	12	2	5	11	Ammopack	–
860241375002	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WCAP-AT1H (rev22c).IntLib \| 7.2 MB ZUK CadStar_WCAP-AT1H (rev19a).zip \| 13.3 KB CDS Cadence_WCAP-AT1H (rev22a).zip \| 23.2 MB EAG Eagle_WCAP-AT1H (rev20a).lbr \| 141.3 KB CAD-Dateien ZIP STP Download_STP_86024xx750xx (rev1).stp \| 1.9 MB Elektrische Modelle ZIP PSP PSpice_WCAP-AT1H (rev22a).zip \| 16.6 KB Alle 6 Dateien als ZIP herunterladen ZIP	10 µF	400	10000	-25 °C bis zu +105 °C	274	260	20	5	10	16	Ammopack	860241
860241175001	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WCAP-AT1H (rev22c).IntLib \| 7.2 MB ZUK CadStar_WCAP-AT1H (rev19a).zip \| 13.3 KB CDS Cadence_WCAP-AT1H (rev22a).zip \| 23.2 MB EAG Eagle_WCAP-AT1H (rev20a).lbr \| 141.3 KB CAD-Dateien ZIP STP Download_STP_86024xx75xxx (rev1).stp \| 2 MB Elektrische Modelle ZIP PSP PSpice_WCAP-AT1H (rev22a).zip \| 16.6 KB Alle 6 Dateien als ZIP herunterladen ZIP	10 µF	250	10000	-25 °C bis zu +105 °C	320	200	15	5	10	20	Ammopack	860241
860241075003	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WCAP-AT1H (rev22c).IntLib \| 7.2 MB ZUK CadStar_WCAP-AT1H (rev19a).zip \| 13.3 KB CDS Cadence_WCAP-AT1H (rev22a).zip \| 23.2 MB EAG Eagle_WCAP-AT1H (rev20a).lbr \| 141.3 KB CAD-Dateien ZIP STP Download_STP_86024xx75xxx (rev1).stp \| 2 MB Elektrische Modelle ZIP PSP PSpice_WCAP-AT1H (rev22a).zip \| 16.6 KB Alle 6 Dateien als ZIP herunterladen ZIP	10 µF	200	10000	-25 °C bis zu +105 °C	310	180	15	5	10	20	Ammopack	–
860240975001	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WCAP-AT1H (rev22c).IntLib \| 7.2 MB ZUK CadStar_WCAP-AT1H (rev19a).zip \| 13.3 KB CDS Cadence_WCAP-AT1H (rev22a).zip \| 23.2 MB EAG Eagle_WCAP-AT1H (rev20a).lbr \| 141.3 KB CAD-Dateien ZIP STP Download_STP_86024xx750xx (rev1).stp \| 1.9 MB Elektrische Modelle ZIP PSP PSpice_WCAP-AT1H (rev22a).zip \| 16.6 KB Alle 6 Dateien als ZIP herunterladen ZIP	10 µF	160	10000	-25 °C bis zu +105 °C	280	164	15	5	10	16	Ammopack	–
860241478003	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WCAP-AT1H (rev22c).IntLib \| 7.2 MB ZUK CadStar_WCAP-AT1H (rev19a).zip \| 13.3 KB CDS Cadence_WCAP-AT1H (rev22a).zip \| 23.2 MB EAG Eagle_WCAP-AT1H (rev20a).lbr \| 141.3 KB CAD-Dateien ZIP STP Download_STP_86024xx7800x (rev1).stp \| 2 MB Elektrische Modelle ZIP PSP PSpice_WCAP-AT1H (rev22a).zip \| 16.6 KB Alle 6 Dateien als ZIP herunterladen ZIP	10 µF	450	10000	-25 °C bis zu +105 °C	390	280	20	5	13	20	Ammopack	–
860240472001	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WCAP-AT1H (rev22c).IntLib \| 7.2 MB ZUK CadStar_WCAP-AT1H (rev19a).zip \| 13.3 KB CDS Cadence_WCAP-AT1H (rev22a).zip \| 23.2 MB EAG Eagle_WCAP-AT1H (rev20a).lbr \| 141.3 KB CAD-Dateien ZIP STP Download_STP_860240x7200x (rev1).stp \| 1.8 MB Elektrische Modelle ZIP PSP PSpice_WCAP-AT1H (rev22a).zip \| 16.6 KB Alle 6 Dateien als ZIP herunterladen ZIP	22 µF	25	5000	-40 °C bis zu +105 °C	100	5.5	14	2	5	11	Ammopack	–
860240572002	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WCAP-AT1H (rev22c).IntLib \| 7.2 MB ZUK CadStar_WCAP-AT1H (rev19a).zip \| 13.3 KB CDS Cadence_WCAP-AT1H (rev22a).zip \| 23.2 MB EAG Eagle_WCAP-AT1H (rev20a).lbr \| 141.3 KB CAD-Dateien ZIP STP Download_STP_860240x7200x (rev1).stp \| 1.8 MB Elektrische Modelle ZIP PSP PSpice_WCAP-AT1H (rev22a).zip \| 16.6 KB Alle 6 Dateien als ZIP herunterladen ZIP	22 µF	35	5000	-40 °C bis zu +105 °C	125	7.7	12	2	5	11	Ammopack	860241
860240673003	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WCAP-AT1H (rev22c).IntLib \| 7.2 MB ZUK CadStar_WCAP-AT1H (rev19a).zip \| 13.3 KB CDS Cadence_WCAP-AT1H (rev22a).zip \| 23.2 MB EAG Eagle_WCAP-AT1H (rev20a).lbr \| 141.3 KB CAD-Dateien ZIP STP Download_STP_860240x7300x (rev1).stp \| 1.9 MB Elektrische Modelle ZIP PSP PSpice_WCAP-AT1H (rev22a).zip \| 16.6 KB Alle 6 Dateien als ZIP herunterladen ZIP	22 µF	50	5000	-40 °C bis zu +105 °C	130	11	10	2.5	6.3	11	Ammopack	860241
860241378003	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WCAP-AT1H (rev22c).IntLib \| 7.2 MB ZUK CadStar_WCAP-AT1H (rev19a).zip \| 13.3 KB CDS Cadence_WCAP-AT1H (rev22a).zip \| 23.2 MB EAG Eagle_WCAP-AT1H (rev20a).lbr \| 141.3 KB CAD-Dateien ZIP STP Download_STP_86024xx7800x (rev1).stp \| 2 MB Elektrische Modelle ZIP PSP PSpice_WCAP-AT1H (rev22a).zip \| 16.6 KB Alle 6 Dateien als ZIP herunterladen ZIP	22 µF	400	10000	-25 °C bis zu +105 °C	557	452	20	5	13	20	Ammopack	860241
860241178002	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WCAP-AT1H (rev22c).IntLib \| 7.2 MB ZUK CadStar_WCAP-AT1H (rev19a).zip \| 13.3 KB CDS Cadence_WCAP-AT1H (rev22a).zip \| 23.2 MB EAG Eagle_WCAP-AT1H (rev20a).lbr \| 141.3 KB CAD-Dateien ZIP STP Download_STP_86024xx7800x (rev1).stp \| 2 MB Elektrische Modelle ZIP PSP PSpice_WCAP-AT1H (rev22a).zip \| 16.6 KB Alle 6 Dateien als ZIP herunterladen ZIP	22 µF	250	10000	-25 °C bis zu +105 °C	490	320	15	5	13	20	Ammopack	860241
860241075004	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WCAP-AT1H (rev22c).IntLib \| 7.2 MB ZUK CadStar_WCAP-AT1H (rev19a).zip \| 13.3 KB CDS Cadence_WCAP-AT1H (rev22a).zip \| 23.2 MB EAG Eagle_WCAP-AT1H (rev20a).lbr \| 141.3 KB CAD-Dateien ZIP STP Download_STP_86024xx75xxx (rev1).stp \| 2 MB Elektrische Modelle ZIP PSP PSpice_WCAP-AT1H (rev22a).zip \| 16.6 KB Alle 6 Dateien als ZIP herunterladen ZIP	22 µF	200	10000	-25 °C bis zu +105 °C	470	276	15	5	10	20	Ammopack	–
860240975002	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WCAP-AT1H (rev22c).IntLib \| 7.2 MB ZUK CadStar_WCAP-AT1H (rev19a).zip \| 13.3 KB CDS Cadence_WCAP-AT1H (rev22a).zip \| 23.2 MB EAG Eagle_WCAP-AT1H (rev20a).lbr \| 141.3 KB CAD-Dateien ZIP STP Download_STP_86024xx75xxx (rev1).stp \| 2 MB Elektrische Modelle ZIP PSP PSpice_WCAP-AT1H (rev22a).zip \| 16.6 KB Alle 6 Dateien als ZIP herunterladen ZIP	22 µF	160	10000	-25 °C bis zu +105 °C	450	240.8	15	5	10	20	Ammopack	–
860241175002	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WCAP-AT1H (rev22c).IntLib \| 7.2 MB ZUK CadStar_WCAP-AT1H (rev19a).zip \| 13.3 KB CDS Cadence_WCAP-AT1H (rev22a).zip \| 23.2 MB EAG Eagle_WCAP-AT1H (rev20a).lbr \| 141.3 KB CAD-Dateien ZIP STP Download_STP_86024xx75xxx (rev1).stp \| 2 MB Elektrische Modelle ZIP PSP PSpice_WCAP-AT1H (rev22a).zip \| 16.6 KB Alle 6 Dateien als ZIP herunterladen ZIP	22 µF	250	10000	-25 °C bis zu +105 °C	420	320	15	5	10	20	Ammopack	–
860241478004	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WCAP-AT1H (rev22c).IntLib \| 7.2 MB ZUK CadStar_WCAP-AT1H (rev19a).zip \| 13.3 KB CDS Cadence_WCAP-AT1H (rev22a).zip \| 23.2 MB EAG Eagle_WCAP-AT1H (rev20a).lbr \| 141.3 KB CAD-Dateien ZIP STP Download_STP_86024xx780xx (rev1).stp \| 2.1 MB Elektrische Modelle ZIP PSP PSpice_WCAP-AT1H (rev22a).zip \| 16.6 KB Alle 6 Dateien als ZIP herunterladen ZIP	22 µF	450	10000	-25 °C bis zu +105 °C	632	496	20	5	13	25	Ammopack	–
860240372001	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WCAP-AT1H (rev22c).IntLib \| 7.2 MB ZUK CadStar_WCAP-AT1H (rev19a).zip \| 13.3 KB CDS Cadence_WCAP-AT1H (rev22a).zip \| 23.2 MB EAG Eagle_WCAP-AT1H (rev20a).lbr \| 141.3 KB CAD-Dateien ZIP STP Download_STP_860240x7200x (rev1).stp \| 1.8 MB Elektrische Modelle ZIP PSP PSpice_WCAP-AT1H (rev22a).zip \| 16.6 KB Alle 6 Dateien als ZIP herunterladen ZIP	33 µF	16	5000	-40 °C bis zu +105 °C	115	5.28	16	2	5	11	Ammopack	–
860240472002	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WCAP-AT1H (rev22c).IntLib \| 7.2 MB ZUK CadStar_WCAP-AT1H (rev19a).zip \| 13.3 KB CDS Cadence_WCAP-AT1H (rev22a).zip \| 23.2 MB EAG Eagle_WCAP-AT1H (rev20a).lbr \| 141.3 KB CAD-Dateien ZIP STP Download_STP_860240x7200x (rev1).stp \| 1.8 MB Elektrische Modelle ZIP PSP PSpice_WCAP-AT1H (rev22a).zip \| 16.6 KB Alle 6 Dateien als ZIP herunterladen ZIP	33 µF	25	5000	-40 °C bis zu +105 °C	130	8.25	14	2	5	11	Ammopack	–
860240573003	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WCAP-AT1H (rev22c).IntLib \| 7.2 MB ZUK CadStar_WCAP-AT1H (rev19a).zip \| 13.3 KB CDS Cadence_WCAP-AT1H (rev22a).zip \| 23.2 MB EAG Eagle_WCAP-AT1H (rev20a).lbr \| 141.3 KB CAD-Dateien ZIP STP Download_STP_860240x7300x (rev1).stp \| 1.9 MB Elektrische Modelle ZIP PSP PSpice_WCAP-AT1H (rev22a).zip \| 16.6 KB Alle 6 Dateien als ZIP herunterladen ZIP	33 µF	35	5000	-40 °C bis zu +105 °C	178	11.55	12	2.5	6.3	11	Ammopack	860241
860240674004	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WCAP-AT1H (rev22c).IntLib \| 7.2 MB ZUK CadStar_WCAP-AT1H (rev19a).zip \| 13.3 KB CDS Cadence_WCAP-AT1H (rev22a).zip \| 23.2 MB EAG Eagle_WCAP-AT1H (rev20a).lbr \| 141.3 KB CAD-Dateien ZIP STP Download_STP_860240x7400x (rev1).stp \| 1.9 MB Elektrische Modelle ZIP PSP PSpice_WCAP-AT1H (rev22a).zip \| 16.6 KB Alle 6 Dateien als ZIP herunterladen ZIP	33 µF	50	8000	-40 °C bis zu +105 °C	241	16.5	10	3.5	8	11.5	Ammopack	860241
860241178003	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WCAP-AT1H (rev22c).IntLib \| 7.2 MB ZUK CadStar_WCAP-AT1H (rev19a).zip \| 13.3 KB CDS Cadence_WCAP-AT1H (rev22a).zip \| 23.2 MB EAG Eagle_WCAP-AT1H (rev20a).lbr \| 141.3 KB CAD-Dateien ZIP STP Download_STP_86024xx780xx (rev1).stp \| 2.1 MB Elektrische Modelle ZIP PSP PSpice_WCAP-AT1H (rev22a).zip \| 16.6 KB Alle 6 Dateien als ZIP herunterladen ZIP	33 µF	250	10000	-25 °C bis zu +105 °C	750	430	15	5	13	25	Ammopack	860241
860241381004	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WCAP-AT1H (rev22c).IntLib \| 7.2 MB ZUK CadStar_WCAP-AT1H (rev19a).zip \| 13.3 KB CDS Cadence_WCAP-AT1H (rev22a).zip \| 23.2 MB EAG Eagle_WCAP-AT1H (rev20a).lbr \| 141.3 KB CAD-Dateien ZIP STP Download_STP_86024xx8100x (rev1).stp \| 2 MB Elektrische Modelle ZIP PSP PSpice_WCAP-AT1H (rev22a).zip \| 16.6 KB Alle 6 Dateien als ZIP herunterladen ZIP	33 µF	400	10000	-25 °C bis zu +105 °C	870	628	20	7.5	18	21	Ammopack	860241
860241078005	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WCAP-AT1H (rev22c).IntLib \| 7.2 MB ZUK CadStar_WCAP-AT1H (rev19a).zip \| 13.3 KB CDS Cadence_WCAP-AT1H (rev22a).zip \| 23.2 MB EAG Eagle_WCAP-AT1H (rev20a).lbr \| 141.3 KB CAD-Dateien ZIP STP Download_STP_86024xx7800x (rev1).stp \| 2 MB Elektrische Modelle ZIP PSP PSpice_WCAP-AT1H (rev22a).zip \| 16.6 KB Alle 6 Dateien als ZIP herunterladen ZIP	33 µF	200	10000	-25 °C bis zu +105 °C	620	364	15	5	13	20	Ammopack	–
860240978003	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WCAP-AT1H (rev22c).IntLib \| 7.2 MB ZUK CadStar_WCAP-AT1H (rev19a).zip \| 13.3 KB CDS Cadence_WCAP-AT1H (rev22a).zip \| 23.2 MB EAG Eagle_WCAP-AT1H (rev20a).lbr \| 141.3 KB CAD-Dateien ZIP STP Download_STP_86024xx7800x (rev1).stp \| 2 MB Elektrische Modelle ZIP PSP PSpice_WCAP-AT1H (rev22a).zip \| 16.6 KB Alle 6 Dateien als ZIP herunterladen ZIP	33 µF	160	10000	-25 °C bis zu +105 °C	610	311.2	15	5	13	20	Ammopack	–
860241481006	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WCAP-AT1H (rev22c).IntLib \| 7.2 MB ZUK CadStar_WCAP-AT1H (rev19a).zip \| 13.3 KB CDS Cadence_WCAP-AT1H (rev22a).zip \| 23.2 MB EAG Eagle_WCAP-AT1H (rev20a).lbr \| 141.3 KB CAD-Dateien ZIP STP Download_STP_86024xx8100x (rev1).stp \| 2 MB Elektrische Modelle ZIP PSP PSpice_WCAP-AT1H (rev22a).zip \| 16.6 KB Alle 6 Dateien als ZIP herunterladen ZIP	33 µF	450	10000	-25 °C bis zu +105 °C	883	694	20	7.5	18	21	Ammopack	–
860240372002	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WCAP-AT1H (rev22c).IntLib \| 7.2 MB ZUK CadStar_WCAP-AT1H (rev19a).zip \| 13.3 KB CDS Cadence_WCAP-AT1H (rev22a).zip \| 23.2 MB EAG Eagle_WCAP-AT1H (rev20a).lbr \| 141.3 KB CAD-Dateien ZIP STP Download_STP_860240x7200x (rev1).stp \| 1.8 MB Elektrische Modelle ZIP PSP PSpice_WCAP-AT1H (rev22a).zip \| 16.6 KB Alle 6 Dateien als ZIP herunterladen ZIP	47 µF	16	5000	-40 °C bis zu +105 °C	145	7.52	16	2	5	11	Ammopack	–
860240272001	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WCAP-AT1H (rev22c).IntLib \| 7.2 MB ZUK CadStar_WCAP-AT1H (rev19a).zip \| 13.3 KB CDS Cadence_WCAP-AT1H (rev22a).zip \| 23.2 MB EAG Eagle_WCAP-AT1H (rev20a).lbr \| 141.3 KB CAD-Dateien ZIP STP Download_STP_860240x7200x (rev1).stp \| 1.8 MB Elektrische Modelle ZIP PSP PSpice_WCAP-AT1H (rev22a).zip \| 16.6 KB Alle 6 Dateien als ZIP herunterladen ZIP	47 µF	10	5000	-40 °C bis zu +105 °C	100	4.7	19	2	5	11	Ammopack	–
860240473003	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WCAP-AT1H (rev22c).IntLib \| 7.2 MB ZUK CadStar_WCAP-AT1H (rev19a).zip \| 13.3 KB CDS Cadence_WCAP-AT1H (rev22a).zip \| 23.2 MB EAG Eagle_WCAP-AT1H (rev20a).lbr \| 141.3 KB CAD-Dateien ZIP STP Download_STP_860240x7300x (rev1).stp \| 1.9 MB Elektrische Modelle ZIP PSP PSpice_WCAP-AT1H (rev22a).zip \| 16.6 KB Alle 6 Dateien als ZIP herunterladen ZIP	47 µF	25	5000	-40 °C bis zu +105 °C	160	11.75	14	2.5	6.3	11	Ammopack	–
860240674005	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WCAP-AT1H (rev22c).IntLib \| 7.2 MB ZUK CadStar_WCAP-AT1H (rev19a).zip \| 13.3 KB CDS Cadence_WCAP-AT1H (rev22a).zip \| 23.2 MB EAG Eagle_WCAP-AT1H (rev20a).lbr \| 141.3 KB CAD-Dateien ZIP STP Download_STP_860240x7400x (rev1).stp \| 1.9 MB Elektrische Modelle ZIP PSP PSpice_WCAP-AT1H (rev22a).zip \| 16.6 KB Alle 6 Dateien als ZIP herunterladen ZIP	47 µF	50	8000	-40 °C bis zu +105 °C	287	23.5	10	3.5	8	11.5	Ammopack	860241
860240574004	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WCAP-AT1H (rev22c).IntLib \| 7.2 MB ZUK CadStar_WCAP-AT1H (rev19a).zip \| 13.3 KB CDS Cadence_WCAP-AT1H (rev22a).zip \| 23.2 MB EAG Eagle_WCAP-AT1H (rev20a).lbr \| 141.3 KB CAD-Dateien ZIP STP Download_STP_860240x7400x (rev1).stp \| 1.9 MB Elektrische Modelle ZIP PSP PSpice_WCAP-AT1H (rev22a).zip \| 16.6 KB Alle 6 Dateien als ZIP herunterladen ZIP	47 µF	35	8000	-40 °C bis zu +105 °C	240	16.45	12	3.5	8	11.5	Ammopack	860241
860241180004	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WCAP-AT1H (rev22c).IntLib \| 7.2 MB ZUK CadStar_WCAP-AT1H (rev19a).zip \| 13.3 KB CDS Cadence_WCAP-AT1H (rev22a).zip \| 23.2 MB EAG Eagle_WCAP-AT1H (rev20a).lbr \| 141.3 KB CAD-Dateien ZIP STP Download_STP_860241180004 (rev1).stp \| 2 MB Elektrische Modelle ZIP PSP PSpice_WCAP-AT1H (rev22a).zip \| 16.6 KB Alle 6 Dateien als ZIP herunterladen ZIP	47 µF	250	10000	-25 °C bis zu +105 °C	930	570	15	7.5	16	21	Ammopack	860241
860241381005	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WCAP-AT1H (rev22c).IntLib \| 7.2 MB ZUK CadStar_WCAP-AT1H (rev19a).zip \| 13.3 KB CDS Cadence_WCAP-AT1H (rev22a).zip \| 23.2 MB EAG Eagle_WCAP-AT1H (rev20a).lbr \| 141.3 KB CAD-Dateien ZIP STP Download_STP_86024xx8100x (rev1).stp \| 2 MB Elektrische Modelle ZIP PSP PSpice_WCAP-AT1H (rev22a).zip \| 16.6 KB Alle 6 Dateien als ZIP herunterladen ZIP	47 µF	400	10000	-25 °C bis zu +105 °C	1050	852	20	7.5	18	21	Ammopack	860241
860241078002	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WCAP-AT1H (rev22c).IntLib \| 7.2 MB ZUK CadStar_WCAP-AT1H (rev19a).zip \| 13.3 KB CDS Cadence_WCAP-AT1H (rev22a).zip \| 23.2 MB EAG Eagle_WCAP-AT1H (rev20a).lbr \| 141.3 KB CAD-Dateien ZIP STP Download_STP_86024xx7800x (rev1).stp \| 2 MB Elektrische Modelle ZIP PSP PSpice_WCAP-AT1H (rev22a).zip \| 16.6 KB Alle 6 Dateien als ZIP herunterladen ZIP	47 µF	200	10000	-25 °C bis zu +105 °C	980	476	15	5	13	20	Ammopack	–
860240978004	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WCAP-AT1H (rev22c).IntLib \| 7.2 MB ZUK CadStar_WCAP-AT1H (rev19a).zip \| 13.3 KB CDS Cadence_WCAP-AT1H (rev22a).zip \| 23.2 MB EAG Eagle_WCAP-AT1H (rev20a).lbr \| 141.3 KB CAD-Dateien ZIP STP Download_STP_86024xx7800x (rev1).stp \| 2 MB Elektrische Modelle ZIP PSP PSpice_WCAP-AT1H (rev22a).zip \| 16.6 KB Alle 6 Dateien als ZIP herunterladen ZIP	47 µF	160	10000	-25 °C bis zu +105 °C	680	400.8	15	5	13	20	Ammopack	–
860241481007	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WCAP-AT1H (rev22c).IntLib \| 7.2 MB ZUK CadStar_WCAP-AT1H (rev19a).zip \| 13.3 KB CDS Cadence_WCAP-AT1H (rev22a).zip \| 23.2 MB EAG Eagle_WCAP-AT1H (rev20a).lbr \| 141.3 KB CAD-Dateien ZIP STP Download_STP_86024xx81xxx (rev1).stp \| 2.2 MB Elektrische Modelle ZIP PSP PSpice_WCAP-AT1H (rev22a).zip \| 16.6 KB Alle 6 Dateien als ZIP herunterladen ZIP	47 µF	450	10000	-25 °C bis zu +105 °C	1120	946	20	7.5	18	31.5	Ammopack	–
860241380015	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WCAP-AT1H (rev22c).IntLib \| 7.2 MB ZUK CadStar_WCAP-AT1H (rev19a).zip \| 13.3 KB CDS Cadence_WCAP-AT1H (rev22a).zip \| 23.2 MB EAG Eagle_WCAP-AT1H (rev20a).lbr \| 141.3 KB CAD-Dateien ZIP STP Download_STP_86024xx800xx (rev1).stp \| 2.1 MB Elektrische Modelle ZIP PSP PSpice_WCAP-AT1H (rev22a).zip \| 16.6 KB Alle 6 Dateien als ZIP herunterladen ZIP	47 µF	400	10000	–	1200	852	20	7.5	16	25	Ammopack	–
860240272002	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WCAP-AT1H (rev22c).IntLib \| 7.2 MB ZUK CadStar_WCAP-AT1H (rev19a).zip \| 13.3 KB CDS Cadence_WCAP-AT1H (rev22a).zip \| 23.2 MB EAG Eagle_WCAP-AT1H (rev20a).lbr \| 141.3 KB CAD-Dateien ZIP STP Download_STP_860240x7200x (rev1).stp \| 1.8 MB Elektrische Modelle ZIP PSP PSpice_WCAP-AT1H (rev22a).zip \| 16.6 KB Alle 6 Dateien als ZIP herunterladen ZIP	68 µF	10	5000	-40 °C bis zu +105 °C	130	6.8	19	2	5	11	Ammopack	–
860240373003	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WCAP-AT1H (rev22c).IntLib \| 7.2 MB ZUK CadStar_WCAP-AT1H (rev19a).zip \| 13.3 KB CDS Cadence_WCAP-AT1H (rev22a).zip \| 23.2 MB EAG Eagle_WCAP-AT1H (rev20a).lbr \| 141.3 KB CAD-Dateien ZIP STP Download_STP_860240x7300x (rev1).stp \| 1.9 MB Elektrische Modelle ZIP PSP PSpice_WCAP-AT1H (rev22a).zip \| 16.6 KB Alle 6 Dateien als ZIP herunterladen ZIP	68 µF	16	5000	-40 °C bis zu +105 °C	200	10.88	16	2.5	6.3	11	Ammopack	–
860240474004	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WCAP-AT1H (rev22c).IntLib \| 7.2 MB ZUK CadStar_WCAP-AT1H (rev19a).zip \| 13.3 KB CDS Cadence_WCAP-AT1H (rev22a).zip \| 23.2 MB EAG Eagle_WCAP-AT1H (rev20a).lbr \| 141.3 KB CAD-Dateien ZIP STP Download_STP_860240x7400x (rev1).stp \| 1.9 MB Elektrische Modelle ZIP PSP PSpice_WCAP-AT1H (rev22a).zip \| 16.6 KB Alle 6 Dateien als ZIP herunterladen ZIP	68 µF	25	8000	-40 °C bis zu +105 °C	230	17	14	3.5	8	11.5	Ammopack	–
860240574005	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WCAP-AT1H (rev22c).IntLib \| 7.2 MB ZUK CadStar_WCAP-AT1H (rev19a).zip \| 13.3 KB CDS Cadence_WCAP-AT1H (rev22a).zip \| 23.2 MB EAG Eagle_WCAP-AT1H (rev20a).lbr \| 141.3 KB CAD-Dateien ZIP STP Download_STP_860240x7400x (rev1).stp \| 1.9 MB Elektrische Modelle ZIP PSP PSpice_WCAP-AT1H (rev22a).zip \| 16.6 KB Alle 6 Dateien als ZIP herunterladen ZIP	68 µF	35	8000	-40 °C bis zu +105 °C	270	23.8	12	3.5	8	11.5	Ammopack	860241
860240675006	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WCAP-AT1H (rev22c).IntLib \| 7.2 MB ZUK CadStar_WCAP-AT1H (rev19a).zip \| 13.3 KB CDS Cadence_WCAP-AT1H (rev22a).zip \| 23.2 MB EAG Eagle_WCAP-AT1H (rev20a).lbr \| 141.3 KB CAD-Dateien ZIP STP Download_STP_86024xx7500x (rev1).stp \| 1.9 MB Elektrische Modelle ZIP PSP PSpice_WCAP-AT1H (rev22a).zip \| 16.6 KB Alle 6 Dateien als ZIP herunterladen ZIP	68 µF	50	10000	-40 °C bis zu +105 °C	356	34	10	5	10	12.5	Ammopack	860241
860241181005	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WCAP-AT1H (rev22c).IntLib \| 7.2 MB ZUK CadStar_WCAP-AT1H (rev19a).zip \| 13.3 KB CDS Cadence_WCAP-AT1H (rev22a).zip \| 23.2 MB EAG Eagle_WCAP-AT1H (rev20a).lbr \| 141.3 KB CAD-Dateien ZIP STP Download_STP_86024xx8100x (rev1).stp \| 2 MB Elektrische Modelle ZIP PSP PSpice_WCAP-AT1H (rev22a).zip \| 16.6 KB Alle 6 Dateien als ZIP herunterladen ZIP	68 µF	250	10000	-25 °C bis zu +105 °C	1300	780	15	7.5	18	21	Ammopack	860241
860241381006	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WCAP-AT1H (rev22c).IntLib \| 7.2 MB ZUK CadStar_WCAP-AT1H (rev19a).zip \| 13.3 KB CDS Cadence_WCAP-AT1H (rev22a).zip \| 23.2 MB EAG Eagle_WCAP-AT1H (rev20a).lbr \| 141.3 KB CAD-Dateien ZIP STP Download_STP_86024xx81xxx (rev1).stp \| 2.2 MB Elektrische Modelle ZIP PSP PSpice_WCAP-AT1H (rev22a).zip \| 16.6 KB Alle 6 Dateien als ZIP herunterladen ZIP	68 µF	400	10000	-25 °C bis zu +105 °C	1460	1188	20	7.5	18	31.5	Ammopack	860241
860241080006	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WCAP-AT1H (rev22c).IntLib \| 7.2 MB ZUK CadStar_WCAP-AT1H (rev19a).zip \| 13.3 KB CDS Cadence_WCAP-AT1H (rev22a).zip \| 23.2 MB EAG Eagle_WCAP-AT1H (rev20a).lbr \| 141.3 KB CAD-Dateien ZIP STP Download_STP_86024xx800xx (rev1).stp \| 2.1 MB Elektrische Modelle ZIP PSP PSpice_WCAP-AT1H (rev22a).zip \| 16.6 KB Alle 6 Dateien als ZIP herunterladen ZIP	68 µF	200	10000	-25 °C bis zu +105 °C	1190	644	15	7.5	16	25	Ammopack	–
860240978005	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WCAP-AT1H (rev22c).IntLib \| 7.2 MB ZUK CadStar_WCAP-AT1H (rev19a).zip \| 13.3 KB CDS Cadence_WCAP-AT1H (rev22a).zip \| 23.2 MB EAG Eagle_WCAP-AT1H (rev20a).lbr \| 141.3 KB CAD-Dateien ZIP STP Download_STP_86024xx780xx (rev1).stp \| 2.1 MB Elektrische Modelle ZIP PSP PSpice_WCAP-AT1H (rev22a).zip \| 16.6 KB Alle 6 Dateien als ZIP herunterladen ZIP	68 µF	160	10000	-25 °C bis zu +105 °C	1100	535.2	15	5	13	25	Ammopack	–
860241381008	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WCAP-AT1H (rev22c).IntLib \| 7.2 MB ZUK CadStar_WCAP-AT1H (rev19a).zip \| 13.3 KB CDS Cadence_WCAP-AT1H (rev22a).zip \| 23.2 MB EAG Eagle_WCAP-AT1H (rev20a).lbr \| 141.3 KB CAD-Dateien ZIP STP Download_STP_86024xx810xx (rev1).stp \| 2.1 MB Elektrische Modelle ZIP PSP PSpice_WCAP-AT1H (rev22a).zip \| 16.6 KB Alle 6 Dateien als ZIP herunterladen ZIP	82 µF	400	10000	–	1530	1412	20	7.5	18	25	Ammopack	–
860240273003	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WCAP-AT1H (rev22c).IntLib \| 7.2 MB ZUK CadStar_WCAP-AT1H (rev19a).zip \| 13.3 KB CDS Cadence_WCAP-AT1H (rev22a).zip \| 23.2 MB EAG Eagle_WCAP-AT1H (rev20a).lbr \| 141.3 KB CAD-Dateien ZIP STP Download_STP_860240x7300x (rev1).stp \| 1.9 MB Elektrische Modelle ZIP PSP PSpice_WCAP-AT1H (rev22a).zip \| 16.6 KB Alle 6 Dateien als ZIP herunterladen ZIP	100 µF	10	5000	-40 °C bis zu +105 °C	190	10	19	2.5	6.3	11	Ammopack	–
860240374004	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WCAP-AT1H (rev22c).IntLib \| 7.2 MB ZUK CadStar_WCAP-AT1H (rev19a).zip \| 13.3 KB CDS Cadence_WCAP-AT1H (rev22a).zip \| 23.2 MB EAG Eagle_WCAP-AT1H (rev20a).lbr \| 141.3 KB CAD-Dateien ZIP STP Download_STP_860240x7400x (rev1).stp \| 1.9 MB Elektrische Modelle ZIP PSP PSpice_WCAP-AT1H (rev22a).zip \| 16.6 KB Alle 6 Dateien als ZIP herunterladen ZIP	100 µF	16	8000	-40 °C bis zu +105 °C	245	16	16	3.5	8	11.5	Ammopack	–
860240474005	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WCAP-AT1H (rev22c).IntLib \| 7.2 MB ZUK CadStar_WCAP-AT1H (rev19a).zip \| 13.3 KB CDS Cadence_WCAP-AT1H (rev22a).zip \| 23.2 MB EAG Eagle_WCAP-AT1H (rev20a).lbr \| 141.3 KB CAD-Dateien ZIP STP Download_STP_860240x7400x (rev1).stp \| 1.9 MB Elektrische Modelle ZIP PSP PSpice_WCAP-AT1H (rev22a).zip \| 16.6 KB Alle 6 Dateien als ZIP herunterladen ZIP	100 µF	25	8000	-40 °C bis zu +105 °C	327	25	14	3.5	8	11.5	Ammopack	–
860240575006	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WCAP-AT1H (rev22c).IntLib \| 7.2 MB ZUK CadStar_WCAP-AT1H (rev19a).zip \| 13.3 KB CDS Cadence_WCAP-AT1H (rev22a).zip \| 23.2 MB EAG Eagle_WCAP-AT1H (rev20a).lbr \| 141.3 KB CAD-Dateien ZIP STP Download_STP_86024xx7500x (rev1).stp \| 1.9 MB Elektrische Modelle ZIP PSP PSpice_WCAP-AT1H (rev22a).zip \| 16.6 KB Alle 6 Dateien als ZIP herunterladen ZIP	100 µF	35	10000	-40 °C bis zu +105 °C	390	35	12	5	10	12.5	Ammopack	860241
860240675007	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WCAP-AT1H (rev22c).IntLib \| 7.2 MB ZUK CadStar_WCAP-AT1H (rev19a).zip \| 13.3 KB CDS Cadence_WCAP-AT1H (rev22a).zip \| 23.2 MB EAG Eagle_WCAP-AT1H (rev20a).lbr \| 141.3 KB CAD-Dateien ZIP STP Download_STP_86024xx750xx (rev1).stp \| 1.9 MB Elektrische Modelle ZIP PSP PSpice_WCAP-AT1H (rev22a).zip \| 16.6 KB Alle 6 Dateien als ZIP herunterladen ZIP	100 µF	50	10000	-40 °C bis zu +105 °C	500	50	10	5	10	16	Ammopack	860241
860241181006	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WCAP-AT1H (rev22c).IntLib \| 7.2 MB ZUK CadStar_WCAP-AT1H (rev19a).zip \| 13.3 KB CDS Cadence_WCAP-AT1H (rev22a).zip \| 23.2 MB EAG Eagle_WCAP-AT1H (rev20a).lbr \| 141.3 KB CAD-Dateien ZIP STP Download_STP_86024xx810xx (rev1).stp \| 2.1 MB Elektrische Modelle ZIP PSP PSpice_WCAP-AT1H (rev22a).zip \| 16.6 KB Alle 6 Dateien als ZIP herunterladen ZIP	100 µF	250	10000	-25 °C bis zu +105 °C	1500	1100	15	7.5	18	25	Ammopack	860241
860241081007	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WCAP-AT1H (rev22c).IntLib \| 7.2 MB ZUK CadStar_WCAP-AT1H (rev19a).zip \| 13.3 KB CDS Cadence_WCAP-AT1H (rev22a).zip \| 23.2 MB EAG Eagle_WCAP-AT1H (rev20a).lbr \| 141.3 KB CAD-Dateien ZIP STP Download_STP_86024xx8100x (rev1).stp \| 2 MB Elektrische Modelle ZIP PSP PSpice_WCAP-AT1H (rev22a).zip \| 16.6 KB Alle 6 Dateien als ZIP herunterladen ZIP	100 µF	200	10000	-25 °C bis zu +105 °C	1380	900	15	7.5	18	21	Ammopack	–
860240981006	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WCAP-AT1H (rev22c).IntLib \| 7.2 MB ZUK CadStar_WCAP-AT1H (rev19a).zip \| 13.3 KB CDS Cadence_WCAP-AT1H (rev22a).zip \| 23.2 MB EAG Eagle_WCAP-AT1H (rev20a).lbr \| 141.3 KB CAD-Dateien ZIP STP Download_STP_86024xx8100x (rev1).stp \| 2 MB Elektrische Modelle ZIP PSP PSpice_WCAP-AT1H (rev22a).zip \| 16.6 KB Alle 6 Dateien als ZIP herunterladen ZIP	100 µF	160	10000	-25 °C bis zu +105 °C	1310	740	15	7.5	18	21	Ammopack	–
860241480001	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WCAP-AT1H (rev22c).IntLib \| 7.2 MB ZUK CadStar_WCAP-AT1H (rev19a).zip \| 13.3 KB CDS Cadence_WCAP-AT1H (rev22a).zip \| 23.2 MB EAG Eagle_WCAP-AT1H (rev20a).lbr \| 141.3 KB CAD-Dateien ZIP STP Download_STP_860241480001 (rev1).stp \| 2.1 MB Elektrische Modelle ZIP PSP PSpice_WCAP-AT1H (rev22a).zip \| 16.6 KB Alle 6 Dateien als ZIP herunterladen ZIP	100 µF	450	5000	-25 °C bis zu +105 °C	610	1900	17	7.5	16	35.5	Ammopack	–
860240273004	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WCAP-AT1H (rev22c).IntLib \| 7.2 MB ZUK CadStar_WCAP-AT1H (rev19a).zip \| 13.3 KB CDS Cadence_WCAP-AT1H (rev22a).zip \| 23.2 MB EAG Eagle_WCAP-AT1H (rev20a).lbr \| 141.3 KB CAD-Dateien ZIP STP Download_STP_860240x7300x (rev1).stp \| 1.9 MB Elektrische Modelle ZIP PSP PSpice_WCAP-AT1H (rev22a).zip \| 16.6 KB Alle 6 Dateien als ZIP herunterladen ZIP	150 µF	10	5000	-40 °C bis zu +105 °C	220	15	19	2.5	6.3	11	Ammopack	–
860240374005	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WCAP-AT1H (rev22c).IntLib \| 7.2 MB ZUK CadStar_WCAP-AT1H (rev19a).zip \| 13.3 KB CDS Cadence_WCAP-AT1H (rev22a).zip \| 23.2 MB EAG Eagle_WCAP-AT1H (rev20a).lbr \| 141.3 KB CAD-Dateien ZIP STP Download_STP_860240x7400x (rev1).stp \| 1.9 MB Elektrische Modelle ZIP PSP PSpice_WCAP-AT1H (rev22a).zip \| 16.6 KB Alle 6 Dateien als ZIP herunterladen ZIP	150 µF	16	8000	-40 °C bis zu +105 °C	300	24	16	3.5	8	11.5	Ammopack	–
860240475006	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WCAP-AT1H (rev22c).IntLib \| 7.2 MB ZUK CadStar_WCAP-AT1H (rev19a).zip \| 13.3 KB CDS Cadence_WCAP-AT1H (rev22a).zip \| 23.2 MB EAG Eagle_WCAP-AT1H (rev20a).lbr \| 141.3 KB CAD-Dateien ZIP STP Download_STP_86024xx7500x (rev1).stp \| 1.9 MB Elektrische Modelle ZIP PSP PSpice_WCAP-AT1H (rev22a).zip \| 16.6 KB Alle 6 Dateien als ZIP herunterladen ZIP	150 µF	25	10000	-40 °C bis zu +105 °C	460	37.5	14	5	10	12.5	Ammopack	–
860240575007	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WCAP-AT1H (rev22c).IntLib \| 7.2 MB ZUK CadStar_WCAP-AT1H (rev19a).zip \| 13.3 KB CDS Cadence_WCAP-AT1H (rev22a).zip \| 23.2 MB EAG Eagle_WCAP-AT1H (rev20a).lbr \| 141.3 KB CAD-Dateien ZIP STP Download_STP_86024xx750xx (rev1).stp \| 1.9 MB Elektrische Modelle ZIP PSP PSpice_WCAP-AT1H (rev22a).zip \| 16.6 KB Alle 6 Dateien als ZIP herunterladen ZIP	150 µF	35	10000	-40 °C bis zu +105 °C	632	52.5	12	5	10	16	Ammopack	860241
860240675008	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WCAP-AT1H (rev22c).IntLib \| 7.2 MB ZUK CadStar_WCAP-AT1H (rev19a).zip \| 13.3 KB CDS Cadence_WCAP-AT1H (rev22a).zip \| 23.2 MB EAG Eagle_WCAP-AT1H (rev20a).lbr \| 141.3 KB CAD-Dateien ZIP STP Download_STP_86024xx75xxx (rev1).stp \| 2 MB Elektrische Modelle ZIP PSP PSpice_WCAP-AT1H (rev22a).zip \| 16.6 KB Alle 6 Dateien als ZIP herunterladen ZIP	150 µF	50	10000	-40 °C bis zu +105 °C	747	75	10	5	10	20	Ammopack	860241
860241181007	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WCAP-AT1H (rev22c).IntLib \| 7.2 MB ZUK CadStar_WCAP-AT1H (rev19a).zip \| 13.3 KB CDS Cadence_WCAP-AT1H (rev22a).zip \| 23.2 MB EAG Eagle_WCAP-AT1H (rev20a).lbr \| 141.3 KB CAD-Dateien ZIP STP Download_STP_86024xx81xxx (rev1).stp \| 2.2 MB Elektrische Modelle ZIP PSP PSpice_WCAP-AT1H (rev22a).zip \| 16.6 KB Alle 6 Dateien als ZIP herunterladen ZIP	150 µF	250	10000	-25 °C bis zu +105 °C	1870	1600	15	7.5	18	31.5	Ammopack	860241
860241081008	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WCAP-AT1H (rev22c).IntLib \| 7.2 MB ZUK CadStar_WCAP-AT1H (rev19a).zip \| 13.3 KB CDS Cadence_WCAP-AT1H (rev22a).zip \| 23.2 MB EAG Eagle_WCAP-AT1H (rev20a).lbr \| 141.3 KB CAD-Dateien ZIP STP Download_STP_86024xx810xx (rev1).stp \| 2.1 MB Elektrische Modelle ZIP PSP PSpice_WCAP-AT1H (rev22a).zip \| 16.6 KB Alle 6 Dateien als ZIP herunterladen ZIP	150 µF	200	10000	-25 °C bis zu +105 °C	1800	1300	15	7.5	18	25	Ammopack	–
860240981007	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WCAP-AT1H (rev22c).IntLib \| 7.2 MB ZUK CadStar_WCAP-AT1H (rev19a).zip \| 13.3 KB CDS Cadence_WCAP-AT1H (rev22a).zip \| 23.2 MB EAG Eagle_WCAP-AT1H (rev20a).lbr \| 141.3 KB CAD-Dateien ZIP STP Download_STP_86024xx810xx (rev1).stp \| 2.1 MB Elektrische Modelle ZIP PSP PSpice_WCAP-AT1H (rev22a).zip \| 16.6 KB Alle 6 Dateien als ZIP herunterladen ZIP	150 µF	160	10000	-25 °C bis zu +105 °C	1780	1060	15	7.5	18	25	Ammopack	–
860240273005	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WCAP-AT1H (rev22c).IntLib \| 7.2 MB ZUK CadStar_WCAP-AT1H (rev19a).zip \| 13.3 KB CDS Cadence_WCAP-AT1H (rev22a).zip \| 23.2 MB EAG Eagle_WCAP-AT1H (rev20a).lbr \| 141.3 KB CAD-Dateien ZIP STP Download_STP_860240x7300x (rev1).stp \| 1.9 MB Elektrische Modelle ZIP PSP PSpice_WCAP-AT1H (rev22a).zip \| 16.6 KB Alle 6 Dateien als ZIP herunterladen ZIP	220 µF	10	5000	-40 °C bis zu +105 °C	270	22	19	2.5	6.3	11	Ammopack	–
860240374006	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WCAP-AT1H (rev22c).IntLib \| 7.2 MB ZUK CadStar_WCAP-AT1H (rev19a).zip \| 13.3 KB CDS Cadence_WCAP-AT1H (rev22a).zip \| 23.2 MB EAG Eagle_WCAP-AT1H (rev20a).lbr \| 141.3 KB CAD-Dateien ZIP STP Download_STP_860240x7400x (rev1).stp \| 1.9 MB Elektrische Modelle ZIP PSP PSpice_WCAP-AT1H (rev22a).zip \| 16.6 KB Alle 6 Dateien als ZIP herunterladen ZIP	220 µF	16	8000	-40 °C bis zu +105 °C	420	35.2	16	3.5	8	11.5	Ammopack	–
860240475007	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WCAP-AT1H (rev22c).IntLib \| 7.2 MB ZUK CadStar_WCAP-AT1H (rev19a).zip \| 13.3 KB CDS Cadence_WCAP-AT1H (rev22a).zip \| 23.2 MB EAG Eagle_WCAP-AT1H (rev20a).lbr \| 141.3 KB CAD-Dateien ZIP STP Download_STP_86024xx750xx (rev1).stp \| 1.9 MB Elektrische Modelle ZIP PSP PSpice_WCAP-AT1H (rev22a).zip \| 16.6 KB Alle 6 Dateien als ZIP herunterladen ZIP	220 µF	25	10000	-40 °C bis zu +105 °C	580	55	14	5	10	16	Ammopack	–
860240575008	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WCAP-AT1H (rev22c).IntLib \| 7.2 MB ZUK CadStar_WCAP-AT1H (rev19a).zip \| 13.3 KB CDS Cadence_WCAP-AT1H (rev22a).zip \| 23.2 MB EAG Eagle_WCAP-AT1H (rev20a).lbr \| 141.3 KB CAD-Dateien ZIP STP Download_STP_86024xx75xxx (rev1).stp \| 2 MB Elektrische Modelle ZIP PSP PSpice_WCAP-AT1H (rev22a).zip \| 16.6 KB Alle 6 Dateien als ZIP herunterladen ZIP	220 µF	35	10000	-40 °C bis zu +105 °C	760	77	12	5	10	20	Ammopack	860241
860240678009	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WCAP-AT1H (rev22c).IntLib \| 7.2 MB ZUK CadStar_WCAP-AT1H (rev19a).zip \| 13.3 KB CDS Cadence_WCAP-AT1H (rev22a).zip \| 23.2 MB EAG Eagle_WCAP-AT1H (rev20a).lbr \| 141.3 KB CAD-Dateien ZIP STP Download_STP_86024xx7800x (rev1).stp \| 2 MB Elektrische Modelle ZIP PSP PSpice_WCAP-AT1H (rev22a).zip \| 16.6 KB Alle 6 Dateien als ZIP herunterladen ZIP	220 µF	50	10000	-40 °C bis zu +105 °C	977	110	10	5	13	20	Ammopack	860241
860241081009	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WCAP-AT1H (rev22c).IntLib \| 7.2 MB ZUK CadStar_WCAP-AT1H (rev19a).zip \| 13.3 KB CDS Cadence_WCAP-AT1H (rev22a).zip \| 23.2 MB EAG Eagle_WCAP-AT1H (rev20a).lbr \| 141.3 KB CAD-Dateien ZIP STP Download_STP_86024xx81xxx (rev1).stp \| 2.2 MB Elektrische Modelle ZIP PSP PSpice_WCAP-AT1H (rev22a).zip \| 16.6 KB Alle 6 Dateien als ZIP herunterladen ZIP	220 µF	200	10000	-25 °C bis zu +105 °C	2350	1860	15	7.5	18	31.5	Ammopack	–
860240981008	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WCAP-AT1H (rev22c).IntLib \| 7.2 MB ZUK CadStar_WCAP-AT1H (rev19a).zip \| 13.3 KB CDS Cadence_WCAP-AT1H (rev22a).zip \| 23.2 MB EAG Eagle_WCAP-AT1H (rev20a).lbr \| 141.3 KB CAD-Dateien ZIP STP Download_STP_86024xx810xx (rev1).stp \| 2.1 MB Elektrische Modelle ZIP PSP PSpice_WCAP-AT1H (rev22a).zip \| 16.6 KB Alle 6 Dateien als ZIP herunterladen ZIP	220 µF	160	10000	-25 °C bis zu +105 °C	2290	1508	15	7.5	18	25	Ammopack	–
860240274006	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WCAP-AT1H (rev22c).IntLib \| 7.2 MB ZUK CadStar_WCAP-AT1H (rev19a).zip \| 13.3 KB CDS Cadence_WCAP-AT1H (rev22a).zip \| 23.2 MB EAG Eagle_WCAP-AT1H (rev20a).lbr \| 141.3 KB CAD-Dateien ZIP STP Download_STP_860240x7400x (rev1).stp \| 1.9 MB Elektrische Modelle ZIP PSP PSpice_WCAP-AT1H (rev22a).zip \| 16.6 KB Alle 6 Dateien als ZIP herunterladen ZIP	330 µF	10	8000	-40 °C bis zu +105 °C	390	33	19	3.5	8	11.5	Ammopack	–
860240374007	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WCAP-AT1H (rev22c).IntLib \| 7.2 MB ZUK CadStar_WCAP-AT1H (rev19a).zip \| 13.3 KB CDS Cadence_WCAP-AT1H (rev22a).zip \| 23.2 MB EAG Eagle_WCAP-AT1H (rev20a).lbr \| 141.3 KB CAD-Dateien ZIP STP Download_STP_860240374007 (rev1).stp \| 1.9 MB Elektrische Modelle ZIP PSP PSpice_WCAP-AT1H (rev22a).zip \| 16.6 KB Alle 6 Dateien als ZIP herunterladen ZIP	330 µF	16	8000	-40 °C bis zu +105 °C	500	52.8	16	3.5	8	16	Ammopack	–
860240475008	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WCAP-AT1H (rev22c).IntLib \| 7.2 MB ZUK CadStar_WCAP-AT1H (rev19a).zip \| 13.3 KB CDS Cadence_WCAP-AT1H (rev22a).zip \| 23.2 MB EAG Eagle_WCAP-AT1H (rev20a).lbr \| 141.3 KB CAD-Dateien ZIP STP Download_STP_86024xx75xxx (rev1).stp \| 2 MB Elektrische Modelle ZIP PSP PSpice_WCAP-AT1H (rev22a).zip \| 16.6 KB Alle 6 Dateien als ZIP herunterladen ZIP	330 µF	25	10000	-40 °C bis zu +105 °C	805	82.5	14	5	10	20	Ammopack	–
860240578009	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WCAP-AT1H (rev22c).IntLib \| 7.2 MB ZUK CadStar_WCAP-AT1H (rev19a).zip \| 13.3 KB CDS Cadence_WCAP-AT1H (rev22a).zip \| 23.2 MB EAG Eagle_WCAP-AT1H (rev20a).lbr \| 141.3 KB CAD-Dateien ZIP STP Download_STP_86024xx7800x (rev1).stp \| 2 MB Elektrische Modelle ZIP PSP PSpice_WCAP-AT1H (rev22a).zip \| 16.6 KB Alle 6 Dateien als ZIP herunterladen ZIP	330 µF	35	10000	-40 °C bis zu +105 °C	1035	115.5	12	5	13	20	Ammopack	860241
860240678010	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WCAP-AT1H (rev22c).IntLib \| 7.2 MB ZUK CadStar_WCAP-AT1H (rev19a).zip \| 13.3 KB CDS Cadence_WCAP-AT1H (rev22a).zip \| 23.2 MB EAG Eagle_WCAP-AT1H (rev20a).lbr \| 141.3 KB CAD-Dateien ZIP STP Download_STP_86024xx780xx (rev1).stp \| 2.1 MB Elektrische Modelle ZIP PSP PSpice_WCAP-AT1H (rev22a).zip \| 16.6 KB Alle 6 Dateien als ZIP herunterladen ZIP	330 µF	50	10000	-40 °C bis zu +105 °C	1150	165	10	5	13	25	Ammopack	860241
860241081001	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WCAP-AT1H (rev22c).IntLib \| 7.2 MB ZUK CadStar_WCAP-AT1H (rev19a).zip \| 13.3 KB CDS Cadence_WCAP-AT1H (rev22a).zip \| 23.2 MB EAG Eagle_WCAP-AT1H (rev20a).lbr \| 141.3 KB CAD-Dateien ZIP STP Download_STP_860241081001 (rev1).stp \| 2.3 MB Elektrische Modelle ZIP PSP PSpice_WCAP-AT1H (rev22a).zip \| 16.6 KB Alle 6 Dateien als ZIP herunterladen ZIP	330 µF	200	10000	-25 °C bis zu +105 °C	3220	2740	15	7.5	18	35.5	Ammopack	–
860240275007	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WCAP-AT1H (rev22c).IntLib \| 7.2 MB ZUK CadStar_WCAP-AT1H (rev19a).zip \| 13.3 KB CDS Cadence_WCAP-AT1H (rev22a).zip \| 23.2 MB EAG Eagle_WCAP-AT1H (rev20a).lbr \| 141.3 KB CAD-Dateien ZIP STP Download_STP_86024xx7500x (rev1).stp \| 1.9 MB Elektrische Modelle ZIP PSP PSpice_WCAP-AT1H (rev22a).zip \| 16.6 KB Alle 6 Dateien als ZIP herunterladen ZIP	470 µF	10	10000	-40 °C bis zu +105 °C	540	47	19	5	10	12.5	Ammopack	–
860240375008	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WCAP-AT1H (rev22c).IntLib \| 7.2 MB ZUK CadStar_WCAP-AT1H (rev19a).zip \| 13.3 KB CDS Cadence_WCAP-AT1H (rev22a).zip \| 23.2 MB EAG Eagle_WCAP-AT1H (rev20a).lbr \| 141.3 KB CAD-Dateien ZIP STP Download_STP_86024xx750xx (rev1).stp \| 1.9 MB Elektrische Modelle ZIP PSP PSpice_WCAP-AT1H (rev22a).zip \| 16.6 KB Alle 6 Dateien als ZIP herunterladen ZIP	470 µF	16	10000	-40 °C bis zu +105 °C	730	75.2	16	5	10	16	Ammopack	–
860240475009	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WCAP-AT1H (rev22c).IntLib \| 7.2 MB ZUK CadStar_WCAP-AT1H (rev19a).zip \| 13.3 KB CDS Cadence_WCAP-AT1H (rev22a).zip \| 23.2 MB EAG Eagle_WCAP-AT1H (rev20a).lbr \| 141.3 KB CAD-Dateien ZIP STP Download_STP_86024xx75xxx (rev1).stp \| 2 MB Elektrische Modelle ZIP PSP PSpice_WCAP-AT1H (rev22a).zip \| 16.6 KB Alle 6 Dateien als ZIP herunterladen ZIP	470 µF	25	10000	-40 °C bis zu +105 °C	950	117.5	14	5	10	20	Ammopack	–
860240578010	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WCAP-AT1H (rev22c).IntLib \| 7.2 MB ZUK CadStar_WCAP-AT1H (rev19a).zip \| 13.3 KB CDS Cadence_WCAP-AT1H (rev22a).zip \| 23.2 MB EAG Eagle_WCAP-AT1H (rev20a).lbr \| 141.3 KB CAD-Dateien ZIP STP Download_STP_86024xx780xx (rev1).stp \| 2.1 MB Elektrische Modelle ZIP PSP PSpice_WCAP-AT1H (rev22a).zip \| 16.6 KB Alle 6 Dateien als ZIP herunterladen ZIP	470 µF	35	10000	-40 °C bis zu +105 °C	1100	164.5	12	5	13	25	Ammopack	860241
860240680011	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WCAP-AT1H (rev22c).IntLib \| 7.2 MB ZUK CadStar_WCAP-AT1H (rev19a).zip \| 13.3 KB CDS Cadence_WCAP-AT1H (rev22a).zip \| 23.2 MB EAG Eagle_WCAP-AT1H (rev20a).lbr \| 141.3 KB CAD-Dateien ZIP STP Download_STP_86024xx800xx (rev1).stp \| 2.1 MB Elektrische Modelle ZIP PSP PSpice_WCAP-AT1H (rev22a).zip \| 16.6 KB Alle 6 Dateien als ZIP herunterladen ZIP	470 µF	50	10000	-40 °C bis zu +105 °C	1552	235	10	7.5	16	25	Ammopack	860241
860240275008	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WCAP-AT1H (rev22c).IntLib \| 7.2 MB ZUK CadStar_WCAP-AT1H (rev19a).zip \| 13.3 KB CDS Cadence_WCAP-AT1H (rev22a).zip \| 23.2 MB EAG Eagle_WCAP-AT1H (rev20a).lbr \| 141.3 KB CAD-Dateien ZIP STP Download_STP_86024xx750xx (rev1).stp \| 1.9 MB Elektrische Modelle ZIP PSP PSpice_WCAP-AT1H (rev22a).zip \| 16.6 KB Alle 6 Dateien als ZIP herunterladen ZIP	1000 µF	10	10000	-40 °C bis zu +105 °C	900	100	19	5	10	16	Ammopack	–
860240378009	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WCAP-AT1H (rev22c).IntLib \| 7.2 MB ZUK CadStar_WCAP-AT1H (rev19a).zip \| 13.3 KB CDS Cadence_WCAP-AT1H (rev22a).zip \| 23.2 MB EAG Eagle_WCAP-AT1H (rev20a).lbr \| 141.3 KB CAD-Dateien ZIP STP Download_STP_86024xx7800x (rev1).stp \| 2 MB Elektrische Modelle ZIP PSP PSpice_WCAP-AT1H (rev22a).zip \| 16.6 KB Alle 6 Dateien als ZIP herunterladen ZIP	1000 µF	16	10000	-40 °C bis zu +105 °C	1173	160	16	5	13	20	Ammopack	–
860240478010	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WCAP-AT1H (rev22c).IntLib \| 7.2 MB ZUK CadStar_WCAP-AT1H (rev19a).zip \| 13.3 KB CDS Cadence_WCAP-AT1H (rev22a).zip \| 23.2 MB EAG Eagle_WCAP-AT1H (rev20a).lbr \| 141.3 KB CAD-Dateien ZIP STP Download_STP_86024xx780xx (rev1).stp \| 2.1 MB Elektrische Modelle ZIP PSP PSpice_WCAP-AT1H (rev22a).zip \| 16.6 KB Alle 6 Dateien als ZIP herunterladen ZIP	1000 µF	25	10000	-40 °C bis zu +105 °C	1552	250	14	5	13	25	Ammopack	–
860240580011	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WCAP-AT1H (rev22c).IntLib \| 7.2 MB ZUK CadStar_WCAP-AT1H (rev19a).zip \| 13.3 KB CDS Cadence_WCAP-AT1H (rev22a).zip \| 23.2 MB EAG Eagle_WCAP-AT1H (rev20a).lbr \| 141.3 KB CAD-Dateien ZIP STP Download_STP_860240x80011 (rev1).stp \| 2.2 MB Elektrische Modelle ZIP PSP PSpice_WCAP-AT1H (rev22a).zip \| 16.6 KB Alle 6 Dateien als ZIP herunterladen ZIP	1000 µF	35	10000	-40 °C bis zu +105 °C	1932	350	12	7.5	16	31.5	Ammopack	860241
860240681012	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WCAP-AT1H (rev22c).IntLib \| 7.2 MB ZUK CadStar_WCAP-AT1H (rev19a).zip \| 13.3 KB CDS Cadence_WCAP-AT1H (rev22a).zip \| 23.2 MB EAG Eagle_WCAP-AT1H (rev20a).lbr \| 141.3 KB CAD-Dateien ZIP STP Download_STP_86024xx81xxx (rev1).stp \| 2.2 MB Elektrische Modelle ZIP PSP PSpice_WCAP-AT1H (rev22a).zip \| 16.6 KB Alle 6 Dateien als ZIP herunterladen ZIP	1000 µF	50	10000	-40 °C bis zu +105 °C	2093	500	10	7.5	18	31.5	Ammopack	860241
860240278009	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WCAP-AT1H (rev22c).IntLib \| 7.2 MB ZUK CadStar_WCAP-AT1H (rev19a).zip \| 13.3 KB CDS Cadence_WCAP-AT1H (rev22a).zip \| 23.2 MB EAG Eagle_WCAP-AT1H (rev20a).lbr \| 141.3 KB CAD-Dateien ZIP STP Download_STP_86024xx7800x (rev1).stp \| 2 MB Elektrische Modelle ZIP PSP PSpice_WCAP-AT1H (rev22a).zip \| 16.6 KB Alle 6 Dateien als ZIP herunterladen ZIP	2200 µF	10	10000	-40 °C bis zu +105 °C	1540	220	19	5	13	20	Ammopack	–
860240380010	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WCAP-AT1H (rev22c).IntLib \| 7.2 MB ZUK CadStar_WCAP-AT1H (rev19a).zip \| 13.3 KB CDS Cadence_WCAP-AT1H (rev22a).zip \| 23.2 MB EAG Eagle_WCAP-AT1H (rev20a).lbr \| 141.3 KB CAD-Dateien ZIP STP Download_STP_86024xx800xx (rev1).stp \| 2.1 MB Elektrische Modelle ZIP PSP PSpice_WCAP-AT1H (rev22a).zip \| 16.6 KB Alle 6 Dateien als ZIP herunterladen ZIP	2200 µF	16	10000	-40 °C bis zu +105 °C	2093	352	16	7.5	16	25	Ammopack	–
860240480011	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WCAP-AT1H (rev22c).IntLib \| 7.2 MB ZUK CadStar_WCAP-AT1H (rev19a).zip \| 13.3 KB CDS Cadence_WCAP-AT1H (rev22a).zip \| 23.2 MB EAG Eagle_WCAP-AT1H (rev20a).lbr \| 141.3 KB CAD-Dateien ZIP STP Download_STP_860240x80011 (rev1).stp \| 2.2 MB Elektrische Modelle ZIP PSP PSpice_WCAP-AT1H (rev22a).zip \| 16.6 KB Alle 6 Dateien als ZIP herunterladen ZIP	2200 µF	25	10000	-40 °C bis zu +105 °C	2400	550	14	7.5	16	31.5	Ammopack	–
860240280010	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WCAP-AT1H (rev22c).IntLib \| 7.2 MB ZUK CadStar_WCAP-AT1H (rev19a).zip \| 13.3 KB CDS Cadence_WCAP-AT1H (rev22a).zip \| 23.2 MB EAG Eagle_WCAP-AT1H (rev20a).lbr \| 141.3 KB CAD-Dateien ZIP STP Download_STP_86024xx800xx (rev1).stp \| 2.1 MB Elektrische Modelle ZIP PSP PSpice_WCAP-AT1H (rev22a).zip \| 16.6 KB Alle 6 Dateien als ZIP herunterladen ZIP	3300 µF	10	10000	-40 °C bis zu +105 °C	1900	330	19	7.5	16	25	Ammopack	–

Artikel Nr.	Datenblatt	Simulation
860240672001	SPEC
860241478002	SPEC
860240672002	SPEC
860240572001	SPEC
860241375002	SPEC
860241175001	SPEC
860241075003	SPEC
860240975001	SPEC
860241478003	SPEC
860240472001	SPEC
860240572002	SPEC
860240673003	SPEC
860241378003	SPEC
860241178002	SPEC
860241075004	SPEC
860240975002	SPEC
860241175002	SPEC
860241478004	SPEC
860240372001	SPEC
860240472002	SPEC
860240573003	SPEC
860240674004	SPEC
860241178003	SPEC
860241381004	SPEC
860241078005	SPEC
860240978003	SPEC
860241481006	SPEC
860240372002	SPEC
860240272001	SPEC
860240473003	SPEC
860240674005	SPEC
860240574004	SPEC
860241180004	SPEC
860241381005	SPEC
860241078002	SPEC
860240978004	SPEC
860241481007	SPEC
860241380015	SPEC
860240272002	SPEC
860240373003	SPEC
860240474004	SPEC
860240574005	SPEC
860240675006	SPEC
860241181005	SPEC
860241381006	SPEC
860241080006	SPEC
860240978005	SPEC
860241381008	SPEC
860240273003	SPEC
860240374004	SPEC
860240474005	SPEC
860240575006	SPEC
860240675007	SPEC
860241181006	SPEC
860241081007	SPEC
860240981006	SPEC
860241480001	SPEC
860240273004	SPEC
860240374005	SPEC
860240475006	SPEC
860240575007	SPEC
860240675008	SPEC
860241181007	SPEC
860241081008	SPEC
860240981007	SPEC
860240273005	SPEC
860240374006	SPEC
860240475007	SPEC
860240575008	SPEC
860240678009	SPEC
860241081009	SPEC
860240981008	SPEC
860240274006	SPEC
860240374007	SPEC
860240475008	SPEC
860240578009	SPEC
860240678010	SPEC
860241081001	SPEC
860240275007	SPEC
860240375008	SPEC
860240475009	SPEC
860240578010	SPEC
860240680011	SPEC
860240275008	SPEC
860240378009	SPEC
860240478010	SPEC
860240580011	SPEC
860240681012	SPEC
860240278009	SPEC
860240380010	SPEC
860240480011	SPEC
860240280010	SPEC

Muster

Artikel Nr.	Datenblatt	Simulation	Downloads	C	V_R (V (DC))	Endurance (h)	Betriebstemperatur	I_RIPPLE (mA)	I_Leak (µA)	DF (%)	Raster (mm)	Ø D (mm)	L (mm)	Verpackung	Design Kit	Muster

Sortimente

Artikel dieser Produktserie finden Sie in den folgenden Sortimenten:

Design Kit WCAP-AT1H Aluminium-Elektrolytkondensatoren
