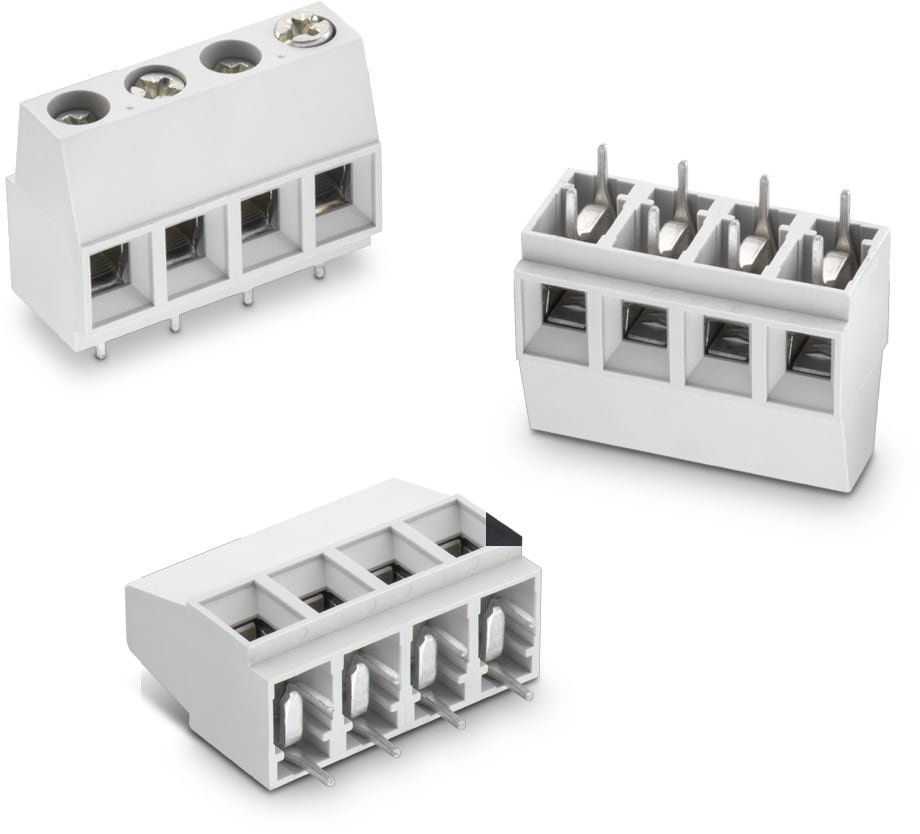

WR-TBL Serie 2566 - 10.16 mm Horizontal Entry w. Rising Cage Clamp Glow Wire | Elektromechanische Bauelemente

General Information
Betriebstemperatur	-30 °C up to +120 °C
Einhaltung	RoHS
Raster	10.16 mm

Material Properties
Isolationsmaterial	PA66G25
Isolation Brennbarkeitsklasse	UL94 V-0
Isolationsfarbe	Grau
Kontaktmaterial	Kupferlegierung
Kontaktbeschichtung	Zinn über Nickel
Schraubanschlussmaterial	Stahl
Schraubanschlussbeschichtung	Zink
Kabelschutzmaterial	Kupferlegierung mit Zinn über Nickel

Electrical Properties
I_{R cULus}	40 A
I_{R VDE}	57 A
Arbeitsspannung	300 V (AC); 750 V (AC)
Arbeitsspannung [cULus]	300 V (AC)
Arbeitsspannung [VDE]	750 V (AC)
Spannungsfestigkeit [cULus]	1600 V (AC)
Spannungsfestigkeit [VDE]	3000 V (AC)
Kontaktwiderstand	20 mΩ

Mechanical Properties
Kabellänge	12 (mm)
Schraube	M4

Certification
cULus Zulassung	E150931; ul62368
VDE-Zulassung	40022112

Packaging Properties
Verpackung	Karton

Application Notes

Artikeldaten

Artikel Nr.	Datenblatt	Downloads	Pins	Anwendung	PCB/Kabel/Panel	Modularity	Typ	Wire Section	Design Kit
691256610002	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-TBL (rev23f).IntLib \| 168.8 MB CDS Cadence_WR-TBL (rev23h).zip \| 338.1 MB EAG Eagle_WR-TBL Rising Cage Clamp (rev23a).lbr \| 2.4 MB CAD-Dateien ZIP 3D 691256610002 (rev1).pdf \| 103.8 KB IGS 691256610002 (rev1).iges \| 1.6 MB STP 691256610002 (rev1).stp \| 578 KB	2	Rising Cage Clamp	PCB	Nein	Horizontal	6 to 20 (AWG) 13.30 to 0.52 (mm²)	691001
691256610003	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-TBL (rev23f).IntLib \| 168.8 MB CDS Cadence_WR-TBL (rev23h).zip \| 338.1 MB EAG Eagle_WR-TBL Rising Cage Clamp (rev23a).lbr \| 2.4 MB CAD-Dateien ZIP 3D 691256610003 (rev1).pdf \| 104 KB IGS 691256610003 (rev1).iges \| 1.6 MB STP 691256610003 (rev1).stp \| 578.8 KB	3	Rising Cage Clamp	PCB	Nein	Horizontal	6 to 20 (AWG) 13.30 to 0.52 (mm²)	–
691256610004	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-TBL (rev23f).IntLib \| 168.8 MB CDS Cadence_WR-TBL (rev23h).zip \| 338.1 MB EAG Eagle_WR-TBL Rising Cage Clamp (rev23a).lbr \| 2.4 MB CAD-Dateien ZIP 3D 691256610004 (rev1).pdf \| 104.1 KB IGS 691256610004 (rev1).iges \| 1.6 MB STP 691256610004 (rev1).stp \| 579.6 KB	4	Rising Cage Clamp	PCB	Nein	Horizontal	6 to 20 (AWG) 13.30 to 0.52 (mm²)	–
691256610005	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-TBL (rev23f).IntLib \| 168.8 MB CDS Cadence_WR-TBL (rev23h).zip \| 338.1 MB EAG Eagle_WR-TBL Rising Cage Clamp (rev23a).lbr \| 2.4 MB CAD-Dateien ZIP 3D 691256610005 (rev1).pdf \| 104.3 KB IGS 691256610005 (rev1).iges \| 1.6 MB STP 691256610005 (rev1).stp \| 580.4 KB	5	Rising Cage Clamp	PCB	Nein	Horizontal	6 to 20 (AWG) 13.30 to 0.52 (mm²)	–
691256610006	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-TBL (rev23f).IntLib \| 168.8 MB CDS Cadence_WR-TBL (rev23h).zip \| 338.1 MB EAG Eagle_WR-TBL Rising Cage Clamp (rev23a).lbr \| 2.4 MB CAD-Dateien ZIP 3D 691256610006 (rev1).pdf \| 104.5 KB IGS 691256610006 (rev1).iges \| 1.6 MB STP 691256610006 (rev1).stp \| 581.2 KB	6	Rising Cage Clamp	PCB	Nein	Horizontal	6 to 20 (AWG) 13.30 to 0.52 (mm²)	–
691256610007	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-TBL (rev23f).IntLib \| 168.8 MB CDS Cadence_WR-TBL (rev23h).zip \| 338.1 MB EAG Eagle_WR-TBL Rising Cage Clamp (rev23a).lbr \| 2.4 MB CAD-Dateien ZIP 3D 691256610007 (rev1).pdf \| 104.7 KB IGS 691256610007 (rev1).iges \| 1.6 MB STP 691256610007 (rev1).stp \| 582 KB	7	Rising Cage Clamp	PCB	Nein	Horizontal	6 to 20 (AWG) 13.30 to 0.52 (mm²)	–
691256610008	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-TBL (rev23f).IntLib \| 168.8 MB CDS Cadence_WR-TBL (rev23h).zip \| 338.1 MB EAG Eagle_WR-TBL Rising Cage Clamp (rev23a).lbr \| 2.4 MB CAD-Dateien ZIP 3D 691256610008 (rev1).pdf \| 104.9 KB IGS 691256610008 (rev1).iges \| 1.6 MB STP 691256610008 (rev1).stp \| 582.7 KB	8	Rising Cage Clamp	PCB	Nein	Horizontal	6 to 20 (AWG) 13.30 to 0.52 (mm²)	–
691256610009	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-TBL (rev23f).IntLib \| 168.8 MB CDS Cadence_WR-TBL (rev23h).zip \| 338.1 MB EAG Eagle_WR-TBL Rising Cage Clamp (rev23a).lbr \| 2.4 MB CAD-Dateien ZIP 3D 691256610009 (rev1).pdf \| 105.1 KB IGS 691256610009 (rev1).iges \| 1.6 MB STP 691256610009 (rev1).stp \| 583.5 KB	9	Rising Cage Clamp	PCB	Nein	Horizontal	6 to 20 (AWG) 13.30 to 0.52 (mm²)	–
691256610010	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-TBL (rev23f).IntLib \| 168.8 MB CDS Cadence_WR-TBL (rev23h).zip \| 338.1 MB EAG Eagle_WR-TBL Rising Cage Clamp (rev23a).lbr \| 2.4 MB CAD-Dateien ZIP 3D 691256610010 (rev1).pdf \| 105.3 KB IGS 691256610010 (rev1).iges \| 1.6 MB STP 691256610010 (rev1).stp \| 584.3 KB	10	Rising Cage Clamp	PCB	Nein	Horizontal	6 to 20 (AWG) 13.30 to 0.52 (mm²)	–
691256610011	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-TBL (rev23f).IntLib \| 168.8 MB CDS Cadence_WR-TBL (rev23h).zip \| 338.1 MB EAG Eagle_WR-TBL Rising Cage Clamp (rev23a).lbr \| 2.4 MB CAD-Dateien ZIP 3D 691256610011 (rev1).pdf \| 105.5 KB IGS 691256610011 (rev1).iges \| 1.6 MB STP 691256610011 (rev1).stp \| 585.1 KB	11	Rising Cage Clamp	PCB	Nein	Horizontal	6 to 20 (AWG) 13.30 to 0.52 (mm²)	–
691256610012	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-TBL (rev23f).IntLib \| 168.8 MB CDS Cadence_WR-TBL (rev23h).zip \| 338.1 MB EAG Eagle_WR-TBL Rising Cage Clamp (rev23a).lbr \| 2.4 MB CAD-Dateien ZIP 3D 691256610012 (rev1).pdf \| 105.7 KB IGS 691256610012 (rev1).iges \| 1.6 MB STP 691256610012 (rev1).stp \| 585.9 KB	12	Rising Cage Clamp	PCB	Nein	Horizontal	6 to 20 (AWG) 13.30 to 0.52 (mm²)	–

Artikel Nr.	Datenblatt
691256610002	SPEC
691256610003	SPEC
691256610004	SPEC
691256610005	SPEC
691256610006	SPEC
691256610007	SPEC
691256610008	SPEC
691256610009	SPEC
691256610010	SPEC
691256610011	SPEC
691256610012	SPEC
