Dieses Handmuster demonstriert die neuen Möglichkeiten des additiv aufgebrachten Lötstopplacks, auch als s.mask bekannt. Ein herausragendes neues Feature ist der 3D-Druck in die Höhe. In ähnlicher Weise wie beim herkömmlichen 3D-Druck mit Materialien wie PLA oder ABS wird der Lötstopplack schichtweise mit einer Dicke von etwa 40 μm pro Lage aufgetragen. Allerdings können keine extrem steilen Flanken realisiert werden. Eine gewisse Abstufung der Flanken ist erforderlich. Auf diese Weise können Strukturhöhen von bis zu 1400 μm (1,4 mm) erzielt werden.

Handmuster Polymer Digitaler Lötstopplack

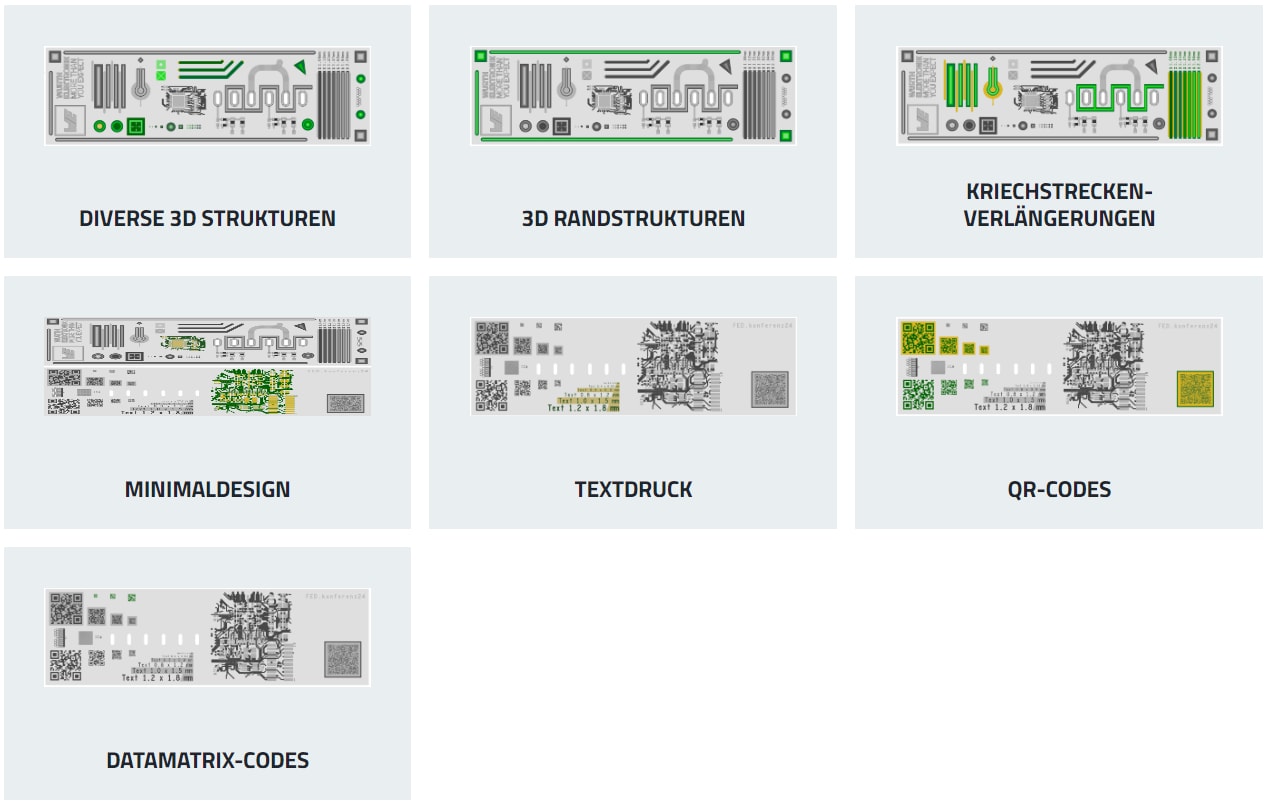

Übersicht

Handmuster Digitaler Lötstopplack

Handmuster "Digitaler Lötstopplack" im Detail

11_2025,additives Lötstopplackverfahren auf Tintenstrahlbasis

Beschreibung: Die hier hervorgehobenen 3D-Strukturen können unterschiedlichen Zwecken dienen. Sie können als grafische Elemente wie z.B. einem Marken- oder Firmenlogo oder Branding genutzt werden. Werden nur Rahmen gedruckt, können diese als Schutzelemente oder auch Vergussrähmen Verwendung finden. Einzeln stehende Körper können beispielsweise als mechanische Strukturen oder auch Stützen und Abstandshalter für unterschiedlichste Anforderungen Verwendung finden.

11_2025,additives Lötstopplackverfahren auf Tintenstrahlbasis

Beschreibung: Hier hervorgehobene Elemente dienen beispielsweise zum Schutz filigranerer Elemente auf dazwischen liegenden Flächen. Bei minimalen Strukturbreiten müssen diese feinen Elemente gegen starke mechanische Beanspruchung wie z.B. beim Handling (Transport beim Leiterplattenhersteller oder beim EMS) gegen Beschädigung geschützt werden.

11_2025,additives Lötstopplackverfahren auf Tintenstrahlbasis

Beschreibung

Diese Elemente werden genutzt um die Kriechstrecke benachbarter, leitfähiger Bereiche und Elemente auf der Oberfläche der Leiterplatte zu vergrößern. Somit kann beispielsweise bei gleichbleibendem Abstand von leitenden Bereichen auf der Oberfläche der Leiterplatte die Kriechstrecke erheblich vergrößert werden. Dies setzt einen Erhöhung und somit Wegverlängerung in Z-Achse mittels Acryllack voraus.

Weiter besteht durch das Verfahren des additiven Lötstopplackauftrages auch die Möglichkeit gezielt die Überdeckung an den Leiterbahnkanten partiell zu erhöhen.

11_2025,additives Lötstopplackverfahren auf Tintenstrahlbasis

Beschreibung: Durch die additive Drucktechnologie reicht es aus, nur zu schützende und abzudeckende Bereiche des Designs (Kupfertraces und -flächen) mit Lack zu bedrucken. Somit kann die Menge des benötigten Lötstopplackes erheblich reduziert und der CO2 Footprint stark verbessert werden.

11_2025,additives Lötstopplackverfahren auf Tintenstrahlbasis

Beschreibung: Durch die sehr geringe Tropfengröße sind minimale Strukturen druckbar. Auf dem Handmuster wurden bewusst die Grenzen etwas unterschritten. Zeichengrößen von 0,4 x 0,63mm sind aber durchaus denkbar.

11_2025,additives Lötstopplackverfahren auf Tintenstrahlbasis

Beschreibung: : In diesen Bereichen werden QR- und Datamatrix Codes in unterschiedlicher Größen, Auflösungen und Kontrasten (auf Kupfer oder nur auf dem Isolator/Prepreg) dargestellt. Um die kleinsten Codes mit 2mm x 2mm zu lesen, können spezielle Kamerasysteme nötig sein.

EIPC Winterconference 2025

Ausführung/Beschreibung: In diesen Bereichen werden Datamatrix-Codes in unterschiedlicher Größen, Auflösungen und Kontrasten (auf Kupfer oder nur auf dem Isolator/Prepreg) in 8,8 x 8,8mm, 6,6 x 6,6mm, 4,4 x 4,4mm und 2,2 x 2,2mm dargestellt.
