Smarte Integration von Überwachungs- und Schutzfunktionen

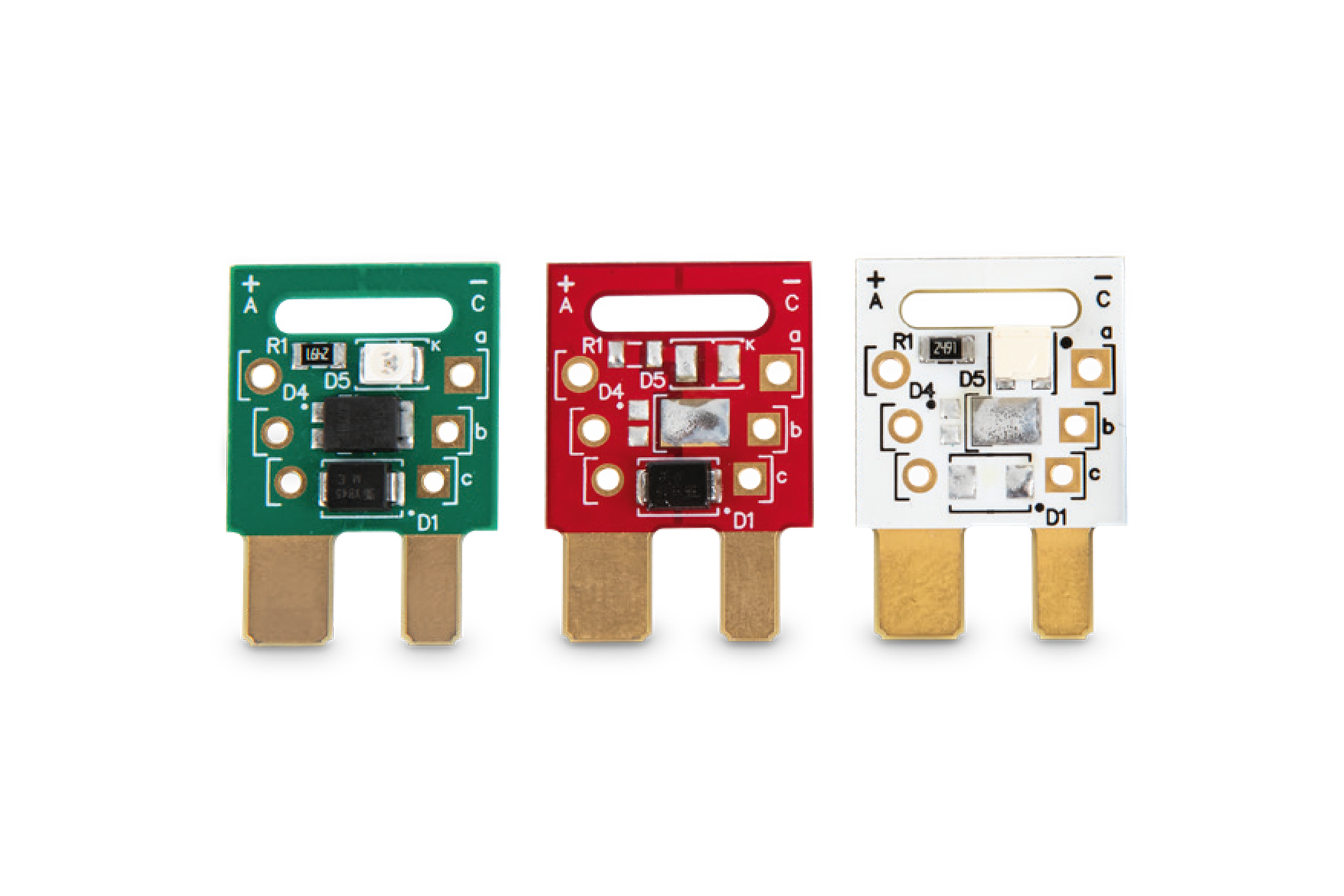

Die SMD FlexCon ist eine kompakte, steckbare Lösung zur einfachen Integration von Dioden, LEDs, Widerständen oder Sensoren in Zentralelektriken und REDline Power Boxes. Über einen ATO-Sicherungssockel lässt sich die SMD FlexCon schnell und flexibel mit der Leiterplatte verbinden. Im Gegensatz zu fest verlöteten Bauteilen ermöglicht sie einen schnellen und werkzeuglosen Austausch der Bestückung.
Die SMD FlexCon kann flexibel mit verschiedenen Komponenten wie bspw. Dioden, LEDs oder Widerständen bestückt werden. Zudem sind verschiedene Pad-Größen und Layout-Konfigurationen möglich.
Typische Anwendungsfällte von SMD FlexCon:
| Temperaturbereich |
-40°C bis + 85°C |
|---|---|
| Spannungsbereich | Bis zu 48 V DC |
| Abmessung |
19 x 27 mm |
| Layoutoptionen |
Grün, rot, weiß |
| Artikelnummer | Beschreibung | Lötverfahren | PCB Farbe |
|---|---|---|---|
| ICS-104455 | Diode 5 A | SMT | Grün |
| ICS-104490 | Diode 5 A* // S5GC | SMT | Grün |
| ICS-104591 | Diode 10 A | SMT | Grün |
| ICS-104753 | Diode 1N5408K | THT | Grün |
| ICS-104433 | Bidirectional TVS diode 600 W | SMT | Rot |
| ICS-104593 | Fuse tester 24 V | SMT | Weiß |
| ICS-105205 | Fuse tester 48 V | SMT | Weiß |
*höhere Werte werden auf Anfrage geprüft
Möchten Sie, dass wir die SMD FlexCon für Sie individuell anpassen?
Kein Problem, die Bestückung mit individuellen Lötkomponenten kann nach kundenspezifischen Vorgaben umgesetzt werden.
