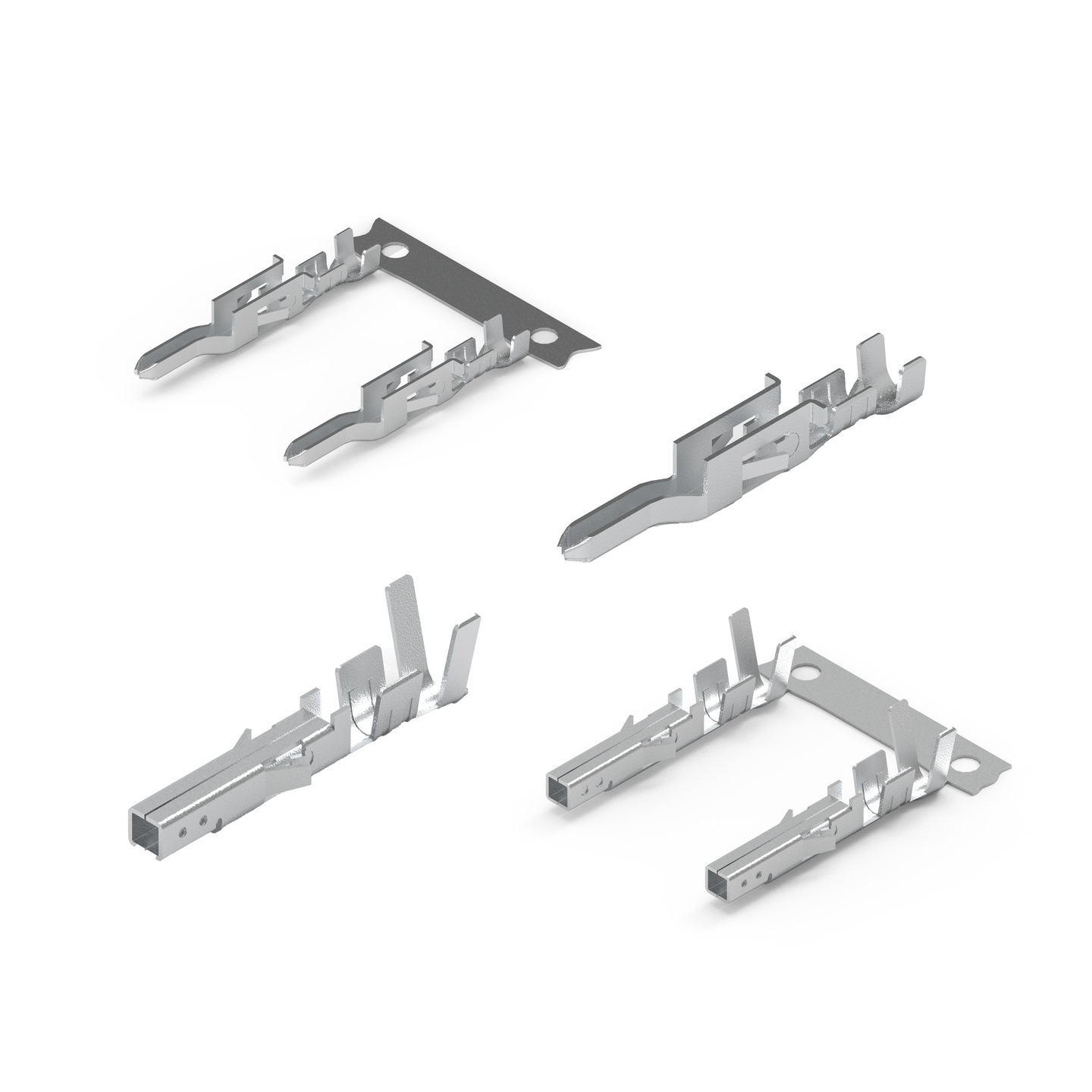

WR-MPC4 Terminals | Elektromechanische Bauelemente | Würth Elektronik Produktkatalog

Merkmale

Rated Current: 9 A
Working Voltage: 600 V
Operating Temperature: -40 °C up to +105 °C
Durability: 25 Mating cycles

Anwendung

Industrial
Home Appliances
Telecommunication

Artikeldaten

Alle

Female Crimp Contact

Male Terminal

Artikel Nr.	Datenblatt	Downloads	Status	Gender	Typ	Wire Section	Kontaktbeschichtung	Verpackung	VPE (pcs)	Hand-Crimpzangen	Einsatz für Crimpautomaten	Design Kit	Werkzeuge
64900513722	SPEC	3 Dateien CAD-Dateien ZIP 3D 64900513722 (rev1).pdf \| 209.1 KB IGS 64900513722 (rev1).igs \| 2.4 MB STP 64900513722 (rev1).stp \| 951.7 KB Alle 3 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Weiblich	Crimpkontakt	16 (AWG) 1.31 (mm²)	Zinn	große Rolle	4000	600420420001	600649405	–	–
64900613722	SPEC	3 Dateien CAD-Dateien ZIP 3D 64900613722 (rev1).pdf \| 208.6 KB IGS 64900613722 (rev1).igs \| 2.4 MB STP 64900613722 (rev1).stp \| 937.1 KB Alle 3 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Weiblich	Crimpkontakt	18 to 24 (AWG) 0.823 to 0.205 (mm²)	Zinn	große Rolle	4000	600420420001	600649406	–	–
64900713722	SPEC	3 Dateien CAD-Dateien ZIP 3D 64900713722 (rev1).pdf \| 251.4 KB IGS 64900713722 (rev1).igs \| 2.4 MB STP 64900713722 (rev1).stp \| 955 KB Alle 3 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Weiblich	Crimpkontakt	22 to 28 (AWG) 0.326 to 0.0810 (mm²)	Zinn	große Rolle	5000	600420420001	600649407	–	–
64900513722DEC	SPEC	3 Dateien CAD-Dateien ZIP 3D 64900513722DEC_3D (rev1).pdf \| 208.6 KB IGS 64900513722DEC (rev1).iges \| 1.7 MB STP 64900513722DEC (rev1).stp \| 418.2 KB Alle 3 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Weiblich	Crimpkontakt	16 (AWG) 1.31 (mm²)	Zinn	Beutel	100	600420420001	–	612690 649001	–
64900613722DEC	SPEC	3 Dateien CAD-Dateien ZIP 3D 64900613722DEC_3D (rev1).pdf \| 208.6 KB IGS 64900613722DEC (rev1).iges \| 3.5 MB STP 64900613722DEC (rev1).stp \| 856.6 KB Alle 3 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Weiblich	Crimpkontakt	18 to 24 (AWG) 0.823 to 0.205 (mm²)	Zinn	Beutel	100	600420420001	–	649001	–
64900713722DEC	SPEC	3 Dateien CAD-Dateien ZIP 3D 64900713722DEC_3D (rev1).pdf \| 251.4 KB IGS 64900713722DEC (rev1).iges \| 1.7 MB STP 64900713722DEC (rev1).stp \| 421.7 KB Alle 3 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Weiblich	Crimpkontakt	22 to 28 (AWG) 0.326 to 0.0810 (mm²)	Zinn	Beutel	100	600420420001	–	649001	–
64910513722	SPEC	3 Dateien CAD-Dateien ZIP 3D 649x0513722_3D (rev1).pdf \| 382 KB IGS 649x0513722 (rev1).iges \| 3.5 MB STP 649x0513722 (rev1).stp \| 855.1 KB Alle 3 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Weiblich	Crimpkontakt	16 (AWG) 1.31 (mm²)	Zinn	kleine Rolle	200	600420420001	600649405	–	–
64910613722	SPEC	3 Dateien CAD-Dateien ZIP 3D 649x0613722_3D (rev1).pdf \| 381.8 KB IGS 649x0613722 (rev1).iges \| 3.5 MB STP 649x0613722 (rev1).stp \| 856.6 KB Alle 3 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Weiblich	Crimpkontakt	18 to 24 (AWG) 0.823 to 0.205 (mm²)	Zinn	kleine Rolle	200	600420420001	600649406	–	–
64910713722	SPEC	3 Dateien CAD-Dateien ZIP 3D 649x0713722_3D (rev1).pdf \| 381.2 KB IGS 649x0713722 (rev1).iges \| 3.5 MB STP 649x0713722 (rev1).stp \| 864.7 KB Alle 3 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Weiblich	Crimpkontakt	22 to 28 (AWG) 0.326 to 0.0810 (mm²)	Zinn	kleine Rolle	500	600420420001	600649407	–	–
64900313722	SPEC	3 Dateien CAD-Dateien ZIP 3D 3D_WR-MPC4_4_20_FEMALE_LOW_FORCE_CRIMP_TERMINAL_662X0X13722_64900313722 (rev1).pdf \| 380.2 KB IGS IGES_WR-MPC4_4_20_FEMALE_LOW_FORCE_CRIMP_TERMINAL_662X0X13722_64900313722 (rev1).iges \| 3.6 MB STP STP_WR-MPC4_4_20_FEMALE_LOW_FORCE_CRIMP_TERMINAL_662X0X13722_6490313722 (rev1).stp \| 769.4 KB Alle 3 Dateien als ZIP herunterladen ZIP	Neu i\| Produkt ist neu im Portfolio und Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Weiblich	Low Force Crimpkontakt	28 to 22 (AWG)	Zinn über Nickel	–	–	600420420001	600649407	–	–
64900313722DEC	SPEC	3 Dateien CAD-Dateien ZIP 3D 3D_WR-MPC4_4_20_FEMALE_LOW_FORCE_CRIMP_TERMINAL_662X0X13722_64900313722DEC (rev1).pdf \| 210.7 KB IGS IGES_WR-MPC4_4_20_FEMALE_LOW_FORCE_CRIMP_TERMINAL_662X0X13722_64900313722DEC (rev1).iges \| 1.7 MB STP STP_WR-MPC4_4_20_FEMALE_LOW_FORCE_CRIMP_TERMINAL_662X0X13722_64900313722DEC (rev1).stp \| 374.3 KB Alle 3 Dateien als ZIP herunterladen ZIP	Neu i\| Produkt ist neu im Portfolio und Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Weiblich	Low Force Crimpkontakt	28 to 22 (AWG)	Zinn über Nickel	–	–	600420420001	–	–	–
64910313722	SPEC	3 Dateien CAD-Dateien ZIP 3D 3D_WR-MPC4_4_20_FEMALE_LOW_FORCE_CRIMP_TERMINAL_662X0X13722_64910313722 (rev1).pdf \| 380.2 KB IGS IGES_WR-MPC4_4_20_FEMALE_LOW_FORCE_CRIMP_TERMINAL_662X0X13722_64910313722 (rev1).iges \| 3.6 MB STP STP_WR-MPC4_4_20_FEMALE_LOW_FORCE_CRIMP_TERMINAL_662X0X13722_64910313722 (rev1).stp \| 769.4 KB Alle 3 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Weiblich	Low Force Crimpkontakt	28 to 22 (AWG)	Zinn über Nickel	–	–	600420420001	600649407	–	–
64900213722DEC	SPEC	3 Dateien CAD-Dateien ZIP 3D 3D_WR-MPC4_4_20_FEMALE_LOW_FORCE_CRIMP_TERMINAL_662X0X13722_64900213722DEC (rev1).pdf \| 209.3 KB IGS IGES_WR-MPC4_4_20_FEMALE_LOW_FORCE_CRIMP_TERMINAL_662X0X13722_64900213722DEC (rev1).iges \| 1.7 MB STP STP_WR-MPC4_4_20_FEMALE_LOW_FORCE_CRIMP_TERMINAL_662X0X13722_6490213722DEC (rev1).stp \| 372.3 KB Alle 3 Dateien als ZIP herunterladen ZIP	Neu i\| Produkt ist neu im Portfolio und Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Weiblich	Low Force Crimpkontakt	24 to 18 (AWG)	Zinn über Nickel	–	–	600420420001	–	–	–
64900213722	SPEC	3 Dateien CAD-Dateien ZIP 3D 3D_WR-MPC4_4_20_FEMALE_LOW_FORCE_CRIMP_TERMINAL_662X0X13722_64900213722 (rev1).pdf \| 380.4 KB IGS IGES_WR-MPC4_4_20_FEMALE_LOW_FORCE_CRIMP_TERMINAL_662X0X13722_64900213722 (rev1).iges \| 3.5 MB STP STP_WR-MPC4_4_20_FEMALE_LOW_FORCE_CRIMP_TERMINAL_662X0X13722_64900213722 (rev1).stp \| 765.3 KB Alle 3 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Weiblich	Low Force Crimpkontakt	24 to 18 (AWG)	Zinn über Nickel	–	–	600420420001	600649406	–	–
64910213722	SPEC	3 Dateien CAD-Dateien ZIP 3D 3D_WR-MPC4_4_20_FEMALE_LOW_FORCE_CRIMP_TERMINAL_662X0X13722_64910213722 (rev1).pdf \| 380.4 KB IGS IGES_WR-MPC4_4_20_FEMALE_LOW_FORCE_CRIMP_TERMINAL_662X0X13722_64910213722 (rev1).iges \| 3.5 MB STP STP_WR-MPC4_4_20_FEMALE_LOW_FORCE_CRIMP_TERMINAL_662X0X13722_64910213722 (rev1).stp \| 765.3 KB Alle 3 Dateien als ZIP herunterladen ZIP	Neu i\| Produkt ist neu im Portfolio und Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Weiblich	Low Force Crimpkontakt	24 to 18 (AWG)	Zinn über Nickel	–	–	600420420001	600649406	–	–
64900113722	SPEC	3 Dateien CAD-Dateien ZIP 3D 3D_WR-MPC4_4_20_FEMALE_LOW_FORCE_CRIMP_TERMINAL_662X0X13722_64900113722 (rev1).pdf \| 384.5 KB IGS IGES_WR-MPC4_4_20_FEMALE_LOW_FORCE_CRIMP_TERMINAL_662X0X13722_64900113722 (rev1).iges \| 3.5 MB STP STP_WR-MPC4_4_20_FEMALE_LOW_FORCE_CRIMP_TERMINAL_662X0X13722_64900113722 (rev1).stp \| 765.5 KB Alle 3 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Weiblich	Low Force Crimpkontakt	16 (AWG)	Zinn über Nickel	–	–	600420420001	600649405	–	–
64900113722DEC	SPEC	3 Dateien CAD-Dateien ZIP 3D 3D_WR-MPC4_4_20_FEMALE_LOW_FORCE_CRIMP_TERMINAL_662X0X13722_6490113722DEC (rev1).pdf \| 210.7 KB IGS IGES_WR-MPC4_4_20_FEMALE_LOW_FORCE_CRIMP_TERMINAL_662X0X13722_64900113722DEC (rev1).iges \| 1.7 MB STP STP_WR-MPC4_4_20_FEMALE_LOW_FORCE_CRIMP_TERMINAL_662X0X13722_64900113722DEC (rev1).stp \| 373 KB Alle 3 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Weiblich	Low Force Crimpkontakt	16 (AWG)	Zinn über Nickel	–	–	600420420001	–	–	–
64910113722	SPEC	3 Dateien CAD-Dateien ZIP 3D 3D_WR-MPC4_4_20_FEMALE_LOW_FORCE_CRIMP_TERMINAL_662X0X13722_64910113722 (rev1).pdf \| 384.5 KB IGS IGES_WR-MPC4_4_20_FEMALE_LOW_FORCE_CRIMP_TERMINAL_662X0X13722_64910113722 (rev1).iges \| 3.5 MB STP STP_WR-MPC4_4_20_FEMALE_LOW_FORCE_CRIMP_TERMINAL_662X0X13722_64910113722 (rev1).stp \| 765.5 KB Alle 3 Dateien als ZIP herunterladen ZIP	Neu i\| Produkt ist neu im Portfolio und Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Weiblich	Low Force Crimpkontakt	16 (AWG)	Zinn über Nickel	–	–	600420420001	600649405	–	–
64900813722	SPEC	3 Dateien CAD-Dateien ZIP 3D 64900813722 (rev1).pdf \| 194.2 KB IGS 64900813722 (rev1).iges \| 1.8 MB STP 64900813722 (rev1).stp \| 584.4 KB Alle 3 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Männlich	Crimpkontakt	16 (AWG) 1.31 (mm²)	Zinn	große Rolle	4000	600420420001	600649405	–	–
64900913722	SPEC	3 Dateien CAD-Dateien ZIP 3D 64900913722 (rev1).pdf \| 197.3 KB IGS 64900913722 (rev1).iges \| 1.8 MB STP 64900913722 (rev1).stp \| 585.1 KB Alle 3 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Männlich	Crimpkontakt	18 to 24 (AWG) 0.823 to 0.205 (mm²)	Zinn	große Rolle	4000	–	–	–	600649406 600420420001
64900013722	SPEC	3 Dateien CAD-Dateien ZIP 3D 64900013722 (rev1).pdf \| 210.2 KB IGS 64900013722 (rev1).iges \| 1.9 MB STP 64900013722 (rev1).stp \| 581.5 KB Alle 3 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Männlich	Crimpkontakt	22 to 28 (AWG) 0.326 to 0.0810 (mm²)	Zinn	große Rolle	5000	600649407	600420420001	–	–
64900813722DEC	SPEC	3 Dateien CAD-Dateien ZIP 3D Download 3D (o851824v250) (rev1).pdf \| 194.2 KB IGS 64900813722DEC (rev1).iges \| 3.7 MB STP 64900813722DEC (rev1).stp \| 1.2 MB Alle 3 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Männlich	Crimpkontakt	16 (AWG) 1.31 (mm²)	Zinn	Beutel	100	600420420001	–	612690 649001	–
64900913722DEC	SPEC	3 Dateien CAD-Dateien ZIP 3D 64900013722DEC_3D (rev1).pdf \| 210.2 KB IGS 64900013722DEC (rev1).iges \| 3.8 MB STP 64900013722DEC (rev1).stp \| 581.5 KB Alle 3 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Männlich	Crimpkontakt	18 to 24 (AWG) 0.823 to 0.205 (mm²)	Zinn	Beutel	100	600420420001	–	649001	–
64900013722DEC	SPEC	3 Dateien CAD-Dateien ZIP 3D 64900013722DEC_3D (rev1).pdf \| 210.2 KB IGS 64900013722DEC (rev1).iges \| 1.7 MB STP 64900013722DEC (rev1).stp \| 418.2 KB Alle 3 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Männlich	Crimpkontakt	22 to 28 (AWG) 0.326 to 0.0810 (mm²)	Zinn	Beutel	100	600420420001	–	649001	–
64910813722	SPEC	3 Dateien CAD-Dateien ZIP 3D 649x0813722_3D (rev1).pdf \| 367.3 KB IGS 649x0813722 (rev1).iges \| 3.7 MB STP 649x0813722 (rev1).stp \| 1.2 MB Alle 3 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Männlich	Crimpkontakt	16 (AWG) 1.31 (mm²)	Zinn	kleine Rolle	200	600420420001	600649405	–	–
64910913722	SPEC	3 Dateien CAD-Dateien ZIP 3D 649x0913722_3D (rev1).pdf \| 210.2 KB IGS 649x0913722 (rev1).iges \| 1.9 MB STP 649x0913722 (rev1).stp \| 1.2 MB Alle 3 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Männlich	Crimpkontakt	18 to 24 (AWG) 0.823 to 0.205 (mm²)	Zinn	kleine Rolle	200	600649406	600420420001	–	–
64910013722	SPEC	3 Dateien CAD-Dateien ZIP 3D 649x0013722_3D (rev1).pdf \| 378.9 KB IGS 649x0013722 (rev1).iges \| 3.8 MB STP 649x0013722 (rev1).stp \| 1.2 MB Alle 3 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Männlich	Crimpkontakt	22 to 28 (AWG) 0.326 to 0.0810 (mm²)	Zinn	kleine Rolle	500	600649407	600420420001	–	–
