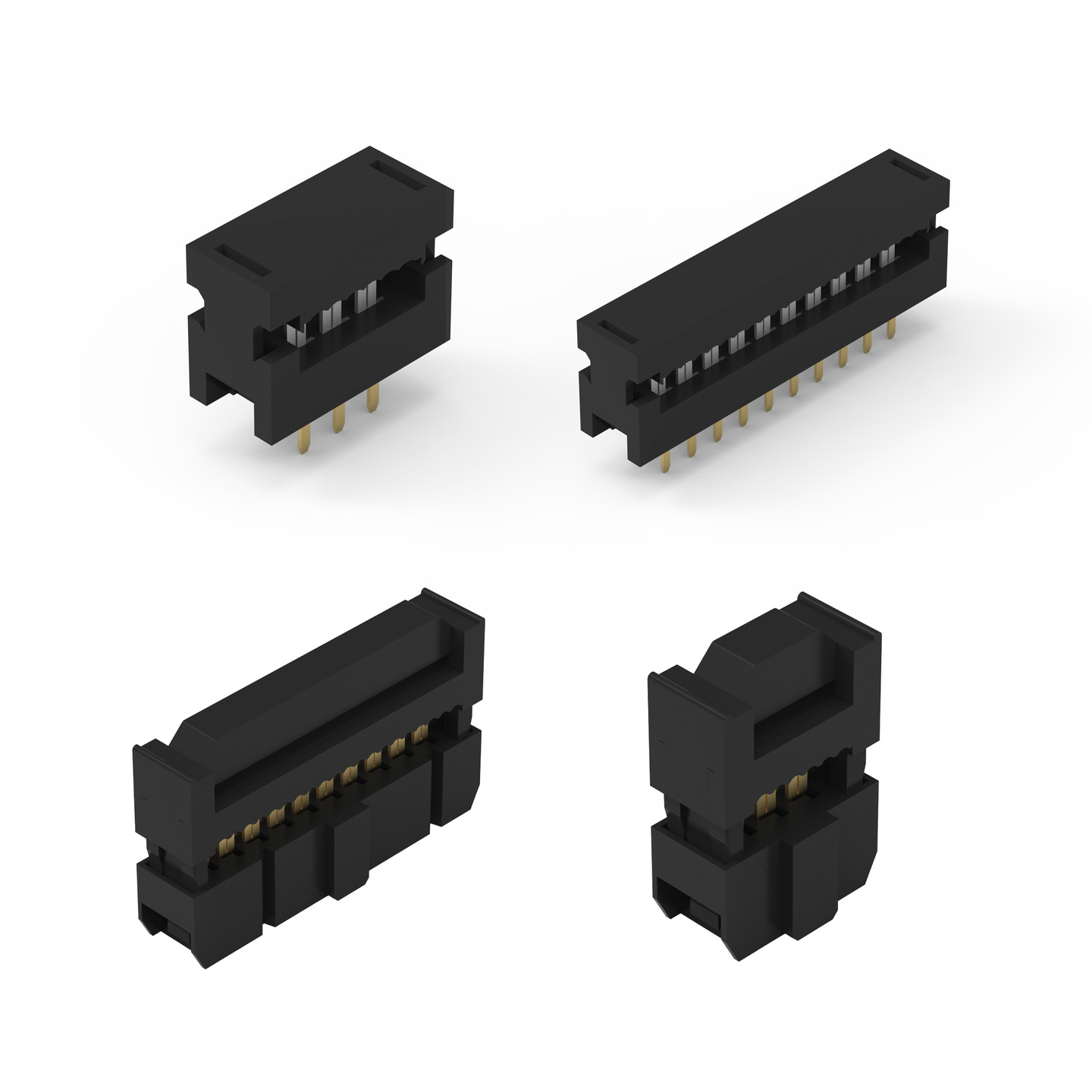

WR-BHD 2.54 mm Kabelseite

WR-BHD 2.54 mm Kabelseite
BauformMaße
IDC
Übergangsstecker

Merkmale

  • Arbeitsspannung: 250 V
  • Operating Temperature : -40°C up to 105°C
  • UL-Zulassung: E323964
  • UL94-V0

Anwendung

  • Industriell
  • Produktionslinien

Artikeldaten

Alle
IDC
Übergangsstecker
Alle zurücksetzen
Artikeldaten filtern
Filtern nach
Alle löschen
 catalog.filterBar.article in 2 Produktserien anzeigen
 catalog.filterBar.article in 2 Produktserien
Alle zurücksetzen
Jetzt einloggen, um Verfügbarkeiten zu sehen und Verfügbarkeitsprognosen anzufragen. LOGIN
Artikel Nr.
Daten­blatt
Downloads
Status
Pins
Version
L(mm)
IR(A)
Betriebstemperatur
Verpackung
IDC Tool
Design Kit
Gegenstecker
MusterVerfügbarkeit & Muster
Jetzt einloggen, um Verfügbarkeiten zu sehen und Verfügbarkeitsprognosen anzufragen. LOGIN
WR-BHD 2.54 mm Kabelseite
61200622323
SPEC6, –, 13.07 mm
Verfügbarkeit
–
Downloads7 Dateien

Status Aktivi| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.
Pins6
–
Länge13.07 mm
Nennstrom1 A
Betriebstemperatur -40 °C up to +105 °C
VerpackungTray
IDC Tool
600612282804
Design Kit
612001
Gegenstecker –
–Verfügbarkeit prüfen
WR-BHD 2.54 mm Kabelseite
61200623021
SPEC6, Mit Zugentlastung, 12.3 mm
Verfügbarkeit
–
Downloads3 Dateien

Status Aktivi| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.
Pins6
VersionMit Zugentlastung
Länge12.3 mm
Nennstrom1 A
Betriebstemperatur -40 °C up to +105 °C
VerpackungTray
IDC Tool
600612282804
Design Kit –
Gegenstecker
6120062162161200621721612006235121612006235221
–Verfügbarkeit prüfen
WR-BHD 2.54 mm Kabelseite
61200822323
SPEC8, –, 15.61 mm
Verfügbarkeit
–
Downloads7 Dateien

Status Aktivi| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.
Pins8
–
Länge15.61 mm
Nennstrom1 A
Betriebstemperatur -40 °C up to +105 °C
VerpackungTray
IDC Tool
600612282804
Design Kit –
Gegenstecker –
–Verfügbarkeit prüfen
WR-BHD 2.54 mm Kabelseite
61200823021
SPEC8, Mit Zugentlastung, 14.84 mm
Verfügbarkeit
–
Downloads3 Dateien

Status Aktivi| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.
Pins8
VersionMit Zugentlastung
Länge14.84 mm
Nennstrom1 A
Betriebstemperatur -40 °C up to +105 °C
VerpackungTray
IDC Tool
600612282804
Design Kit
612001
Gegenstecker
612008217216120082351216120082352216120082162161230820621
–Verfügbarkeit prüfen
WR-BHD 2.54 mm Kabelseite
61201022323
SPEC10, –, 18.15 mm
Verfügbarkeit
–
Downloads7 Dateien

Status Aktivi| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.
Pins10
–
Länge18.15 mm
Nennstrom1 A
Betriebstemperatur -40 °C up to +105 °C
VerpackungTray
IDC Tool
600612282804
Design Kit
612001612690
Gegenstecker –
–Verfügbarkeit prüfen
WR-BHD 2.54 mm Kabelseite
61201023021
SPEC10, Mit Zugentlastung, 17.38 mm
Verfügbarkeit
–
Downloads3 Dateien

Status Aktivi| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.
Pins10
VersionMit Zugentlastung
Länge17.38 mm
Nennstrom1 A
Betriebstemperatur -40 °C up to +105 °C
VerpackungTray
IDC Tool
600612282804
Design Kit
612001612690
Gegenstecker
612010217216120102202161201022121612010228216120102292161201023512161201023522161201025821612010259216123102062161201021621
–Verfügbarkeit prüfen
WR-BHD 2.54 mm Kabelseite
61201422323
SPEC14, –, 23.23 mm
Verfügbarkeit
–
Downloads7 Dateien

Status Aktivi| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.
Pins14
–
Länge23.23 mm
Nennstrom1 A
Betriebstemperatur -40 °C up to +105 °C
VerpackungTray
IDC Tool
600612282804
Design Kit
612001
Gegenstecker –
–Verfügbarkeit prüfen
WR-BHD 2.54 mm Kabelseite
61201423021
SPEC14, Mit Zugentlastung, 22.46 mm
Verfügbarkeit
–
Downloads3 Dateien

Status Aktivi| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.
Pins14
VersionMit Zugentlastung
Länge22.46 mm
Nennstrom1 A
Betriebstemperatur -40 °C up to +105 °C
VerpackungTray
IDC Tool
600612282804
Design Kit
612001
Gegenstecker
612014216216120142172161201422021612014221216120142282161201422921612014235121612014235221612014258216120142592161231420621
–Verfügbarkeit prüfen
WR-BHD 2.54 mm Kabelseite
61201622323
SPEC16, –, 25.77 mm
Verfügbarkeit
–
Downloads7 Dateien

Status Aktivi| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.
Pins16
–
Länge25.77 mm
Nennstrom1 A
Betriebstemperatur -40 °C up to +105 °C
VerpackungTray
IDC Tool
600612282804
Design Kit
612001
Gegenstecker –
–Verfügbarkeit prüfen
WR-BHD 2.54 mm Kabelseite
61201623021
SPEC16, Mit Zugentlastung, 25 mm
Verfügbarkeit
–
Downloads3 Dateien

Status Aktivi| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.
Pins16
VersionMit Zugentlastung
Länge25 mm
Nennstrom1 A
Betriebstemperatur -40 °C up to +105 °C
VerpackungTray
IDC Tool
600612282804
Design Kit
612001
Gegenstecker
612016216216120162172161201622021612016221216120162282161201622921612016235121612016235221612016258216120162592161231620621
–Verfügbarkeit prüfen
WR-BHD 2.54 mm Kabelseite
61202022323
SPEC20, –, 30.85 mm
Verfügbarkeit
–
Downloads7 Dateien

Status Aktivi| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.
Pins20
–
Länge30.85 mm
Nennstrom1 A
Betriebstemperatur -40 °C up to +105 °C
VerpackungTray
IDC Tool
600612282804
Design Kit
612001
Gegenstecker –
–Verfügbarkeit prüfen
WR-BHD 2.54 mm Kabelseite
61202023021
SPEC20, Mit Zugentlastung, 30.08 mm
Verfügbarkeit
–
Downloads3 Dateien

Status Aktivi| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.
Pins20
VersionMit Zugentlastung
Länge30.08 mm
Nennstrom1 A
Betriebstemperatur -40 °C up to +105 °C
VerpackungTray
IDC Tool
600612282804
Design Kit
612001
Gegenstecker
612020216216120202172161202022021612020221216120202282161202022921612020235121612020258216120202592161232020621612020235221
–Verfügbarkeit prüfen
WR-BHD 2.54 mm Kabelseite
61202423021
SPEC24, Mit Zugentlastung, 35.16 mm
Verfügbarkeit
–
Downloads3 Dateien

Status Aktivi| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.
Pins24
VersionMit Zugentlastung
Länge35.16 mm
Nennstrom1 A
Betriebstemperatur -40 °C up to +105 °C
VerpackungTray
IDC Tool
600612282804
Design Kit –
Gegenstecker
61202421621612024217216120242202161202422121612024228216120242292161232420621
–Verfügbarkeit prüfen
WR-BHD 2.54 mm Kabelseite
61202622323
SPEC26, –, 38.47 mm
Verfügbarkeit
–
Downloads7 Dateien

Status Aktivi| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.
Pins26
–
Länge38.47 mm
Nennstrom1 A
Betriebstemperatur -40 °C up to +105 °C
VerpackungTray
IDC Tool
600612282804
Design Kit
612001
Gegenstecker –
–Verfügbarkeit prüfen
WR-BHD 2.54 mm Kabelseite
61202623021
SPEC26, Mit Zugentlastung, 37.7 mm
Verfügbarkeit
–
Downloads3 Dateien

Status Aktivi| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.
Pins26
VersionMit Zugentlastung
Länge37.7 mm
Nennstrom1 A
Betriebstemperatur -40 °C up to +105 °C
VerpackungTray
IDC Tool
600612282804
Design Kit
612001
Gegenstecker
612026216216120262172161202622021612026221216120262282161202622921612026235121612026235221612026258216120262592161232620621
–Verfügbarkeit prüfen
WR-BHD 2.54 mm Kabelseite
61203422323
SPEC34, –, 48.63 mm
Verfügbarkeit
–
Downloads7 Dateien

Status Aktivi| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.
Pins34
–
Länge48.63 mm
Nennstrom1 A
Betriebstemperatur -40 °C up to +105 °C
VerpackungTray
IDC Tool
600612282804
Design Kit
612001
Gegenstecker –
–Verfügbarkeit prüfen
WR-BHD 2.54 mm Kabelseite
61203423021
SPEC34, Mit Zugentlastung, 47.86 mm
Verfügbarkeit
–
Downloads3 Dateien

Status Aktivi| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.
Pins34
VersionMit Zugentlastung
Länge47.86 mm
Nennstrom1 A
Betriebstemperatur -40 °C up to +105 °C
VerpackungTray
IDC Tool
600612282804
Design Kit
612001
Gegenstecker
61203421621612034217216120342202161203422121612034228216120342292161203423512161203423522161203425821612034259216123342062161203921621
–Verfügbarkeit prüfen
WR-BHD 2.54 mm Kabelseite
61204022323
SPEC40, –, 56.25 mm
Verfügbarkeit
–
Downloads7 Dateien

Status Aktivi| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.
Pins40
–
Länge56.25 mm
Nennstrom1 A
Betriebstemperatur -40 °C up to +105 °C
VerpackungTray
IDC Tool
600612282804
Design Kit
612001
Gegenstecker –
–Verfügbarkeit prüfen
WR-BHD 2.54 mm Kabelseite
61204023021
SPEC40, Mit Zugentlastung, 55.48 mm
Verfügbarkeit
–
Downloads3 Dateien

Status Aktivi| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.
Pins40
VersionMit Zugentlastung
Länge55.48 mm
Nennstrom1 A
Betriebstemperatur -40 °C up to +105 °C
VerpackungTray
IDC Tool
600612282804
Design Kit
612001
Gegenstecker
612040216216120402172161204022021612040221216120402282161204022921612040235121612040235221612040258216120402592161234020621
–Verfügbarkeit prüfen
WR-BHD 2.54 mm Kabelseite
61205022323
SPEC50, –, 68.95 mm
Verfügbarkeit
–
Downloads7 Dateien

Status Aktivi| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.
Pins50
–
Länge68.95 mm
Nennstrom1 A
Betriebstemperatur -40 °C up to +105 °C
VerpackungTray
IDC Tool
600612282804
Design Kit
612001
Gegenstecker –
–Verfügbarkeit prüfen
WR-BHD 2.54 mm Kabelseite
61205023021
SPEC50, Mit Zugentlastung, 68.18 mm
Verfügbarkeit
–
Downloads3 Dateien

Status Aktivi| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.
Pins50
VersionMit Zugentlastung
Länge68.18 mm
Nennstrom1 A
Betriebstemperatur -40 °C up to +105 °C
VerpackungTray
IDC Tool
600612282804
Design Kit
612001
Gegenstecker
6120502162161205021721612050220216120502212161205022821612050229216120502351216120502352216120502582161205025921
–Verfügbarkeit prüfen
WR-BHD 2.54 mm Kabelseite
61206023021
SPEC60, Mit Zugentlastung, 80.88 mm
Verfügbarkeit
–
Downloads3 Dateien

Status Aktivi| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.
Pins60
VersionMit Zugentlastung
Länge80.88 mm
Nennstrom1 A
Betriebstemperatur -40 °C up to +105 °C
VerpackungTray
IDC Tool
600612282804
Design Kit –
Gegenstecker
6120602162161206022021612060221216120602282161206022921
–Verfügbarkeit prüfen
WR-BHD 2.54 mm Kabelseite
61206423021
SPEC64, Mit Zugentlastung, 85.96 mm
Verfügbarkeit
–
Downloads3 Dateien

Status Aktivi| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.
Pins64
VersionMit Zugentlastung
Länge85.96 mm
Nennstrom1 A
Betriebstemperatur -40 °C up to +105 °C
VerpackungTray
IDC Tool
600612282804
Design Kit –
Gegenstecker
6120642162161206422821
–Verfügbarkeit prüfen
