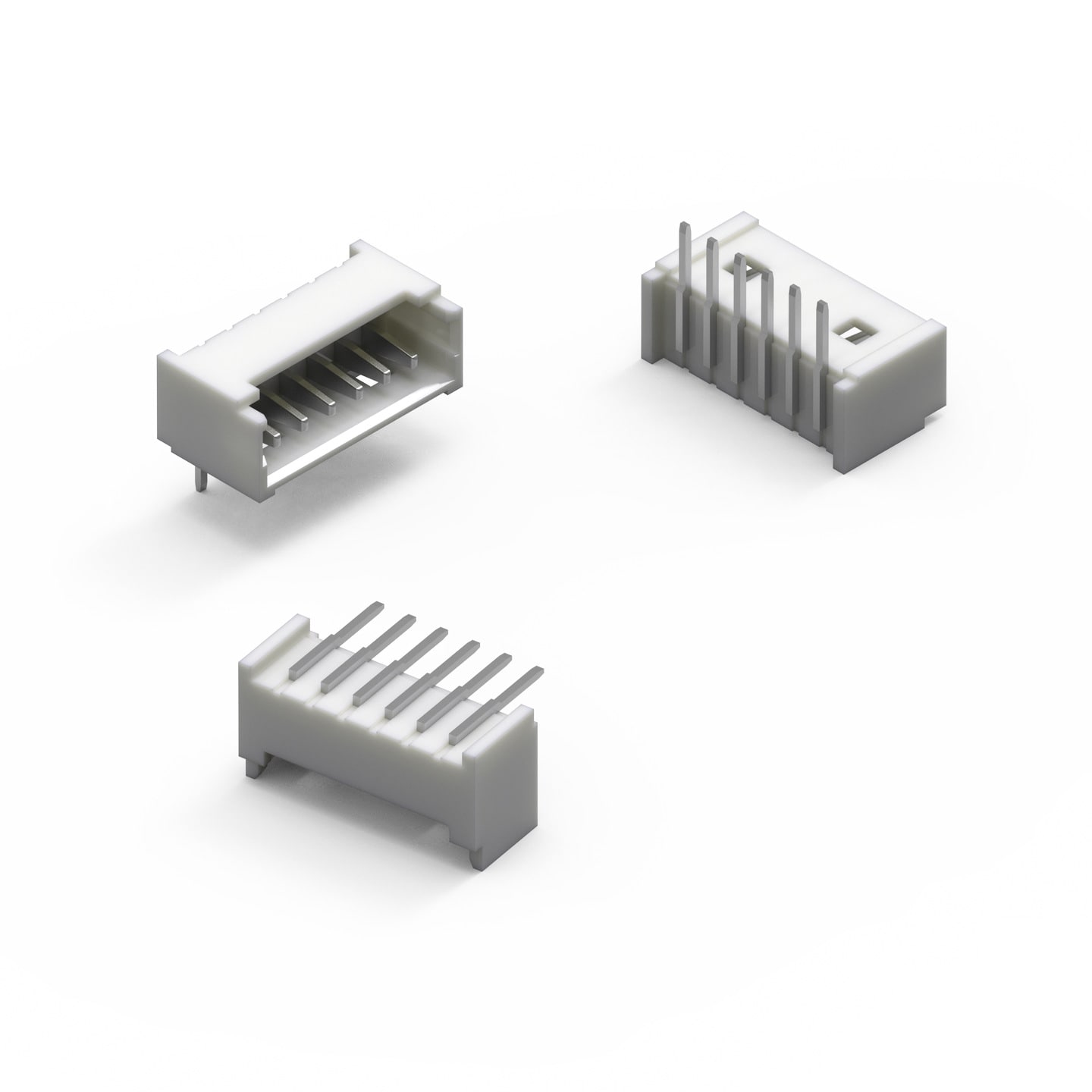

WR-WTB 1.25 mm Male Horizontal Shrouded Header

Material Properties
Isolationsmaterial	PA9T
Isolation Brennbarkeitsklasse	UL94 V-0
Farbe	Elfenbein
Kontaktmaterial	Kupferlegierung
Kontaktbeschichtung	Zinn
Kontakttyp	Stamped

General Information
Betriebstemperatur	-40 °C up to +85 °C
Einhaltung	RoHS
I_{R 1}	1 A
Arbeitsspannung	125 V (AC)
Spannungsfestigkeit	250 V (AC)
Kontaktwiderstand	20 mΩ
R_ISO	100 MΩ
Raster	1.25 mm
Gender	Männlich
Typ	Horizontal

Certification
UL-Zulassung	E323964

Packaging Properties
Verpackung	Tube

Artikeldaten

	Artikel Nr.	Datenblatt	Downloads	Status	Pins (pcs)	Raster (mm)	Gender	Typ	Montageart	I_{R 1} (A)	Arbeitsspannung (V (AC))	PCB/Kabel/Panel	Kontaktwiderstand (mΩ)	Tol. R	L (mm)	Verpackung	Design Kit	Muster
	653002117322	SPEC	7 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-WTB (rev25b).IntLib \| 12.4 MB CDS Cadence_WR-WTB (rev25a).zip \| 54.3 MB EAG Eagle_WR-WTB (rev25a).lbr \| 2.4 MB KIC KiCad_WR-WTB (rev25a).zip \| 219.1 MB CAD-Dateien ZIP 3D 653002117322_1 (rev1).pdf \| 46.1 KB IGS Download_IGES_653002117322 (rev1).iges \| 591.1 KB STP 653002117322 (rev1).stp \| 139.5 KB	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	2	1.25	Männlich	Horizontal	THT	1	125	PCB	20	max.	4.25	Tube	645001
	653003117322	SPEC	7 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-WTB (rev25b).IntLib \| 12.4 MB CDS Cadence_WR-WTB (rev25a).zip \| 54.3 MB EAG Eagle_WR-WTB (rev25a).lbr \| 2.4 MB KIC KiCad_WR-WTB (rev25a).zip \| 219.1 MB CAD-Dateien ZIP 3D 653003117322_1 (rev1).pdf \| 48.6 KB IGS Download_IGES_653003117322 (rev1).iges \| 637.6 KB STP 653003117322 (rev1).stp \| 150.1 KB	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	3	1.25	Männlich	Horizontal	THT	1	125	PCB	20	max.	5.5	Tube	645001
	653004117322	SPEC	7 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-WTB (rev25b).IntLib \| 12.4 MB CDS Cadence_WR-WTB (rev25a).zip \| 54.3 MB EAG Eagle_WR-WTB (rev25a).lbr \| 2.4 MB KIC KiCad_WR-WTB (rev25a).zip \| 219.1 MB CAD-Dateien ZIP 3D 653004117322_1 (rev1).pdf \| 52.2 KB IGS Download_IGES_653004117322 (rev1).iges \| 709.8 KB STP 653004117322 (rev1).stp \| 167.9 KB	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	4	1.25	Männlich	Horizontal	THT	1	125	PCB	20	max.	6.75	Tube	645001
	653005117322	SPEC	7 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-WTB (rev25b).IntLib \| 12.4 MB CDS Cadence_WR-WTB (rev25a).zip \| 54.3 MB EAG Eagle_WR-WTB (rev25a).lbr \| 2.4 MB KIC KiCad_WR-WTB (rev25a).zip \| 219.1 MB CAD-Dateien ZIP 3D 653005117322_1 (rev1).pdf \| 55.2 KB IGS Download_IGES_653005117322 (rev1).iges \| 755 KB STP 653005117322 (rev1).stp \| 177.4 KB	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	5	1.25	Männlich	Horizontal	THT	1	125	PCB	20	max.	8	Tube	645001
	653006117322	SPEC	7 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-WTB (rev25b).IntLib \| 12.4 MB CDS Cadence_WR-WTB (rev25a).zip \| 54.3 MB EAG Eagle_WR-WTB (rev25a).lbr \| 2.4 MB KIC KiCad_WR-WTB (rev25a).zip \| 219.1 MB CAD-Dateien ZIP 3D 653006117322_1 (rev1).pdf \| 59 KB IGS Download_IGES_653006117322 (rev1).iges \| 785.4 KB STP 653006117322 (rev1).stp \| 188.3 KB	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	6	1.25	Männlich	Horizontal	THT	1	125	PCB	20	max.	9.25	Tube	645001
	653007117322	SPEC	7 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-WTB (rev25b).IntLib \| 12.4 MB CDS Cadence_WR-WTB (rev25a).zip \| 54.3 MB EAG Eagle_WR-WTB (rev25a).lbr \| 2.4 MB KIC KiCad_WR-WTB (rev25a).zip \| 219.1 MB CAD-Dateien ZIP 3D 653007117322_1 (rev1).pdf \| 61.7 KB IGS Download_IGES_653007117322 (rev1).iges \| 851.4 KB STP 653007117322 (rev1).stp \| 198.4 KB	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	7	1.25	Männlich	Horizontal	THT	1	125	PCB	20	max.	10.5	Tube	645001
	653008117322	SPEC	7 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-WTB (rev25b).IntLib \| 12.4 MB CDS Cadence_WR-WTB (rev25a).zip \| 54.3 MB EAG Eagle_WR-WTB (rev25a).lbr \| 2.4 MB KIC KiCad_WR-WTB (rev25a).zip \| 219.1 MB CAD-Dateien ZIP 3D 653008117322_1 (rev1).pdf \| 64.5 KB IGS Download_IGES_653008117322 (rev1).iges \| 898.4 KB STP 653008117322 (rev1).stp \| 209.6 KB	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	8	1.25	Männlich	Horizontal	THT	1	125	PCB	20	max.	11.75	Tube	645001
	653009117322	SPEC	7 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-WTB (rev25b).IntLib \| 12.4 MB CDS Cadence_WR-WTB (rev25a).zip \| 54.3 MB EAG Eagle_WR-WTB (rev25a).lbr \| 2.4 MB KIC KiCad_WR-WTB (rev25a).zip \| 219.1 MB CAD-Dateien ZIP 3D 653009117322_1 (rev1).pdf \| 67.2 KB IGS Download_IGES_653009117322 (rev1).iges \| 944.7 KB STP 653009117322 (rev1).stp \| 219.8 KB	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	9	1.25	Männlich	Horizontal	THT	1	125	PCB	20	max.	13	Tube	645001
	653010117322	SPEC	7 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-WTB (rev25b).IntLib \| 12.4 MB CDS Cadence_WR-WTB (rev25a).zip \| 54.3 MB EAG Eagle_WR-WTB (rev25a).lbr \| 2.4 MB KIC KiCad_WR-WTB (rev25a).zip \| 219.1 MB CAD-Dateien ZIP 3D 653010117322_1 (rev1).pdf \| 69.8 KB IGS Download_IGES_653010117322 (rev1).iges \| 992.5 KB STP 653010117322 (rev1).stp \| 232.7 KB	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	10	1.25	Männlich	Horizontal	THT	1	125	PCB	20	max.	14.25	Tube	612690 645001

	Artikel Nr.	Datenblatt
	653002117322	SPEC
	653003117322	SPEC
	653004117322	SPEC
	653005117322	SPEC
	653006117322	SPEC
	653007117322	SPEC
	653008117322	SPEC
	653009117322	SPEC
	653010117322	SPEC

Muster

	Artikel Nr.	Datenblatt	Downloads	Status	Pins (pcs)	Raster (mm)	Gender	Typ	Montageart	I_{R 1} (A)	Arbeitsspannung (V (AC))	PCB/Kabel/Panel	Kontaktwiderstand (mΩ)	Tol. R	L (mm)	Verpackung	Design Kit	Muster
