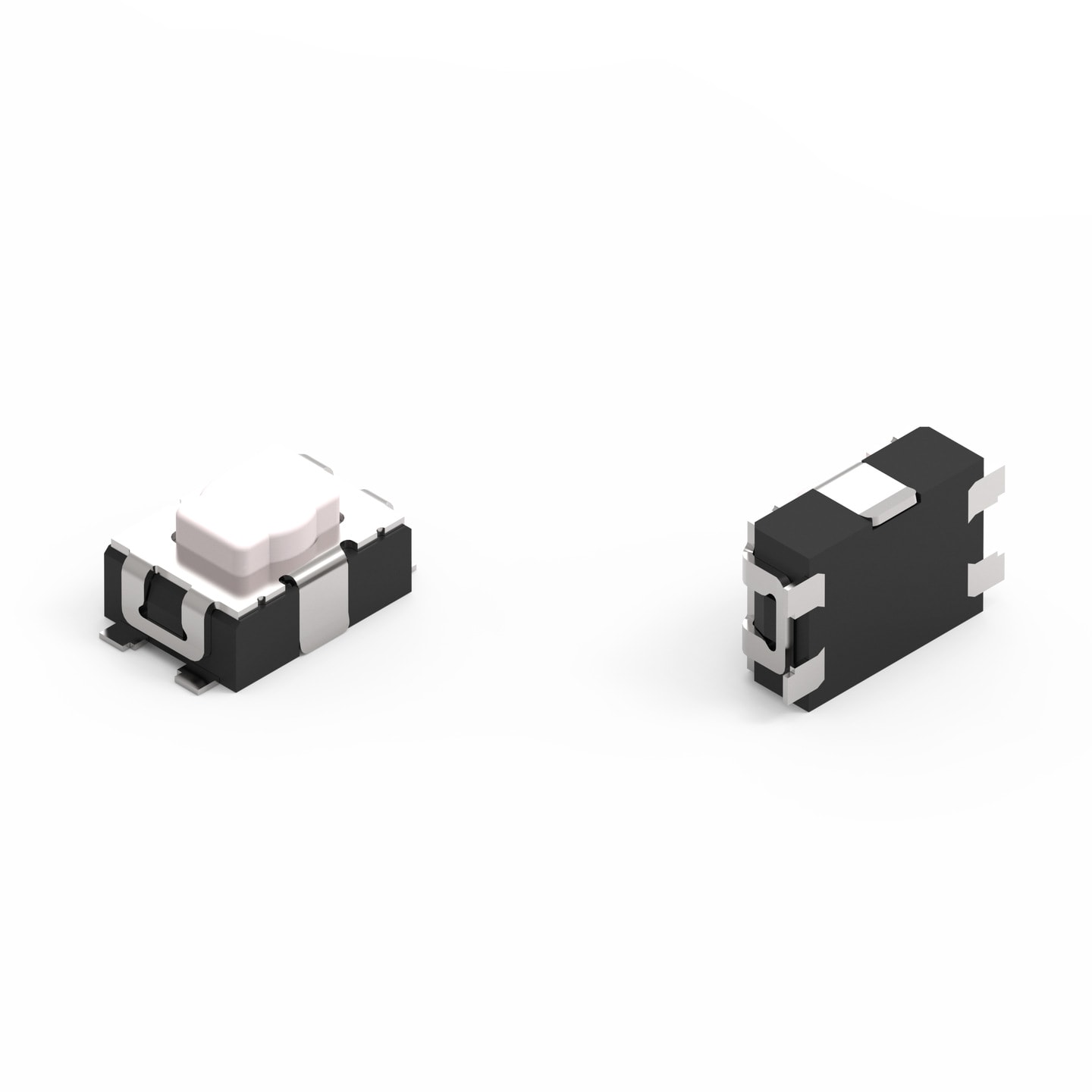

WS-TASV SMT Washable Tact Switch 4.1 x 2.8 mm

General Information
Betriebstemperatur	-55 °C up to +125 °C
Waschbar	Ja
Schutzart	None

Material Properties
Actuatormaterial	PA9T
Actuator Brennbarkeitsklasse	UL94 V-0
Rahmenmaterial	PA9T
Rahmen Brennbarkeitsklasse	UL94 V-0
Kontaktbeschichtung	Silber
Anschlussbeschichtung	Silber

Electrical Properties
I_R	50 mA
V_R	32 V (DC)
ursprünglicher Kontaktwiderstand	100 mΩ
R_ISO	1000 MΩ
Spannungsfestigkeit	250 V (AC)

Mechanical Properties
Betätigungskraft	200 g; 300 g; 400 g
Elektrische Lebensdauer	100000 Cycles; 150000 Cycles; 200000 Cycles

Packaging Properties
Verpackung	Tape and Reel

Application Notes

SN015 Kontakt-Entprellschaltung für Schalter
PDF

Artikeldaten

Artikel Nr.	Datenblatt	Downloads	Status	Betätigungskraft (g)	Elektrische Lebensdauer (Cycles)	Actuator-Farbe
435431019840	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WS-TASV (rev24d).IntLib \| 2.1 MB CDS Cadence_WS-TASV (rev24c).zip \| 13.6 MB EAG Eagle_WS-TASV (rev25a).lbr \| 448 KB CAD-Dateien ZIP 3D 3D_Downloads (rev1).pdf \| 165.1 KB IGS IGS_636209080050 (rev1).igs \| 1.6 MB STP STP_435431019840 (rev1).stp \| 349.2 KB Alle 6 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	400	100000	Lachsrosa
435441019830	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WS-TASV (rev24d).IntLib \| 2.1 MB CDS Cadence_WS-TASV (rev24c).zip \| 13.6 MB EAG Eagle_WS-TASV (rev25a).lbr \| 448 KB CAD-Dateien ZIP 3D Download_435441019830_3D (rev1).pdf \| 165.1 KB IGS Download_435441019830_IGS (rev1).igs \| 1.6 MB STP Download_435441019830_STP (rev1).stp \| 349.2 KB Alle 6 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	300	150000	Weiß
435451019820	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WS-TASV (rev24d).IntLib \| 2.1 MB CDS Cadence_WS-TASV (rev24c).zip \| 13.6 MB EAG Eagle_WS-TASV (rev25a).lbr \| 448 KB CAD-Dateien ZIP 3D 3D_Download (rev1).pdf \| 165.1 KB IGS IGS_435451019820 (rev1).igs \| 1.6 MB STP STP_435451019820 (rev1).stp \| 349.2 KB Alle 6 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	200	200000	Schwarz

	Artikel Nr.	Datenblatt
	435431019840	SPEC
	435441019830	SPEC
	435451019820	SPEC

Muster

	Artikel Nr.	Datenblatt	Downloads	Status	Betätigungskraft (g)	Elektrische Lebensdauer (Cycles)	Actuator-Farbe	Muster

Tact Switches from Würth Elektronik eiSos

#TimetoSwitch

Kurzhubtaster

Die Kurzhubtaster von Würth Elektronik zeichnen sich durch Zuverlässigkeit und eine hohe Nutzungsdauer aus. Alle metallischen Elemente werden auf die Korrosionsresistenz mit einem 48-stündigen Salz-Nebel-Test geprüft. Polyimid-Folie oder Silikoneinsätze schützen den Kurzhubtaster auch bei extremen Einsatzbedingungen. Ab Lager verfügbar. Kostenlose Muster erhältlich.

Produktvorteile:

IP67
Hohe Lebensdauer
Hohe Beständigkeit
Korrosionsresistente Metallkomponenten
Test der Schaltzyklen bei Volllast
Geringe Toleranzen durch automatisierte Produktion

Eigenschaften

Die Korrosionsbeständigkeit aller metallischen Komponenten wurden mittels 48 Stunden Salz-Nebel-Test geprüft.

Die Schnappscheibe besteht aus Edelstahl um eine hohe Zuverlässigkeit und reduzierte Reibung zu gewährleisten. Die angegebenen Schaltzyklen wurden untere Volllast getestet.

Mittels Polyimid-Folie wird ein Schutz vor Umwelteinflüssen gewährleistet zudem kommen für raue Industrieumgebungen Silikoneinsätze zum Einsatz.

Das Kunststoffmaterial ist fünffach Reflow-fähig und wurde nach UL auf Entflammbarkeit geprüft.

Durch eine automatisierte Produktion werden mechanische Abweichungen reduziert und eine hohe Beständigkeit der mechanischen Parameter gesichert werden.
