WSEN-PDUS Differenzdrucksensor & EV-Kits

3.3 V oder 5 V | I²C & Analog | 15-bits ADC

WSEN-PDUS Differenzdrucksensor & EV-Kits

Merkmale

  • MEMS-basiertes piezoresistives Messprinzip
  • Sehr hohe Genauigkeit (bis zu ±0.25 % FSS Abweichung)
  • Unterschiedliche Kennlinien von ±1 mbar bis +15 bar
  • Vollständig kalibrierte 15 Bit digitale & 11 Bit analoge Ausgabe
  • Integrierter Temperatursensor
  • Analoge & digitale I²C-Schnittstelle
  • Temperaturbereich: -25 °C bis +85 °C
  • Sensor Software Development Kit
  • STM32 Bibliotheken via GitHub

Individualisierung

  • Betriebsspannung mit 3.3 V möglich
  • Eine zusätzliche Individualisierung ist ebenfalls möglich. Bitte kontaktieren Sie unseren technischen Support für weitere Details.

Anwendung

  • Heizung, Lüftung & Klimatechnik
  • Filterzustandsüberwachung
  • Erkennung von Gasleckagen
  • Inhalatoren
  • Abzugshauben

Application Notes

Keep it simple! Sense with MEMS.

Sensoren sind ein integraler Bestandteil jeder zukünftigen Anwendung. Das Messen von Temperatur, Feuchtigkeit, Druck oder Beschleunigung war noch nie einfacher.

Video und mehr

Artikeldaten

Alle
Operating supply voltage 3.3 V
Operating supply voltage 5 V
EV-Kits
Alle zurücksetzen
Artikeldaten filtern
Filtern nach
Alle löschen
 Artikel in 3 Produktserien anzeigen
 Artikel in 3 Produktserien
Alle zurücksetzen
Jetzt einloggen, um Verfügbarkeiten zu sehen und Verfügbarkeitsprognosen anzufragen. LOGIN
Artikel Nr.
Daten­blatt
Man­ual
Downloads
Status
Description
ACCP_TOT
PRANGE min(kPa)
PRANGE max(kPa)
MusterVerfügbarkeit & Muster
Jetzt einloggen, um Verfügbarkeiten zu sehen und Verfügbarkeitsprognosen anzufragen. LOGIN
WSEN-PDUS Differenzdrucksensor & EV-Kits
2513130810001

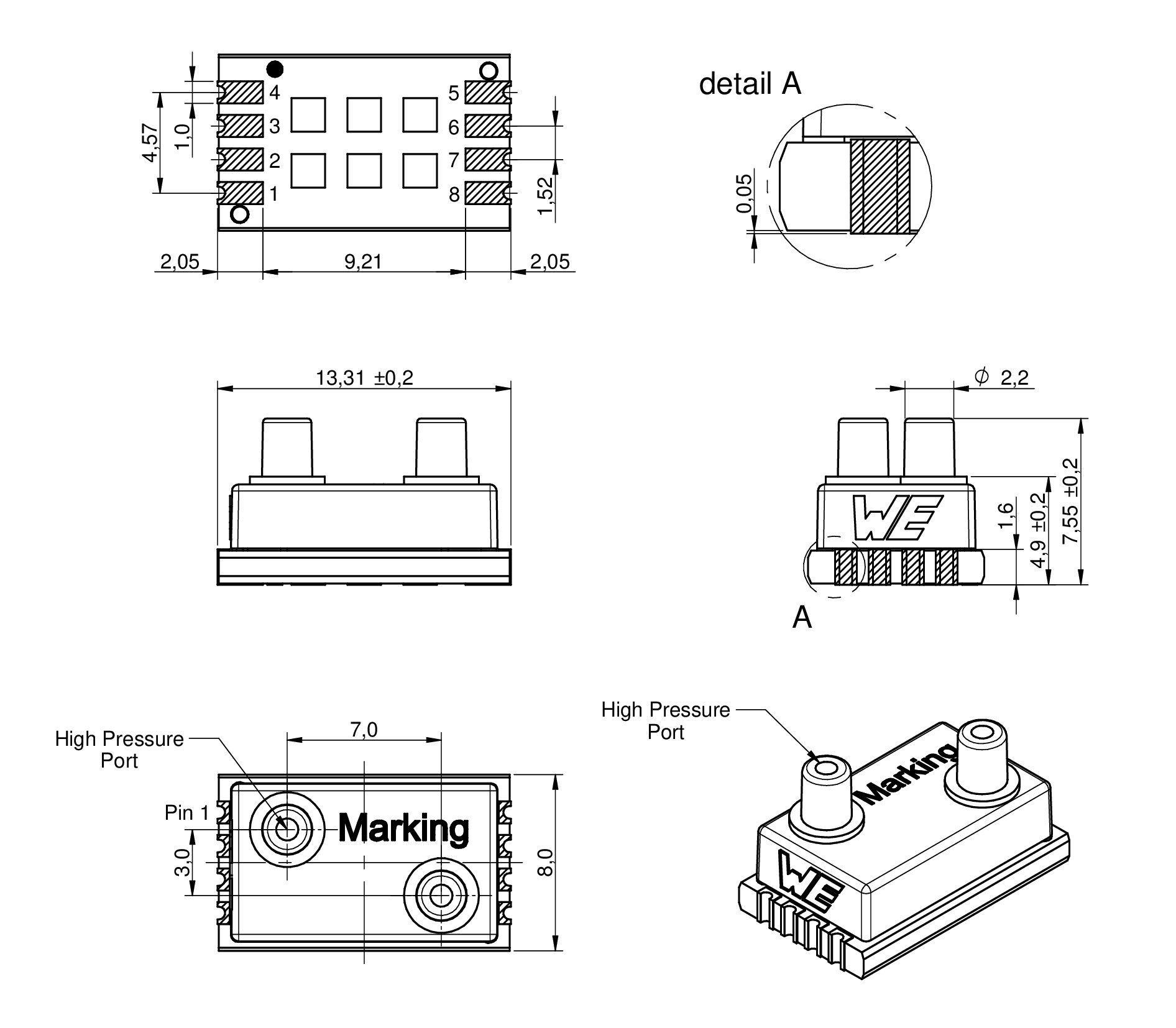

SPECDifferenzdrucksensor mit vertikalen Düsen, ±2.5 %FSS, -0.1 kPa
Man­ual
Verfügbarkeit
–
Downloads5 Dateien

Status Aktivi| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.
DescriptionDifferenzdrucksensor mit vertikalen Düsen
Gesamtgenauigkeit [typ.]±2.5 %FSS
Messbereich [min.]-0.1 kPa
Messbereich [max.]0.1 kPa
–Verfügbarkeit prüfen
WSEN-PDUS Differenzdrucksensor & EV-Kits
2513130810101
SPECDifferenzdrucksensor mit vertikalen Düsen, ±0.75 %FSS, -1 kPa
Man­ual
Verfügbarkeit
–
Downloads5 Dateien

Status Aktivi| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.
DescriptionDifferenzdrucksensor mit vertikalen Düsen
Gesamtgenauigkeit [typ.]±0.75 %FSS
Messbereich [min.]-1 kPa
Messbereich [max.]1 kPa
–Verfügbarkeit prüfen
WSEN-PDUS Differenzdrucksensor & EV-Kits
2513130810102
SPECDifferenzdrucksensor mit horizontalen Düsen, ±0.75 %FSS, -1 kPa
Man­ual
Verfügbarkeit
–
Downloads5 Dateien

Status Aktivi| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.
DescriptionDifferenzdrucksensor mit horizontalen Düsen
Gesamtgenauigkeit [typ.]±0.75 %FSS
Messbereich [min.]-1 kPa
Messbereich [max.]1 kPa
–Verfügbarkeit prüfen
WSEN-PDUS Differenzdrucksensor & EV-Kits
2513130810201
SPECDifferenzdrucksensor mit vertikalen Düsen, ±0.75 %FSS, -10 kPa
Man­ual
Verfügbarkeit
–
Downloads5 Dateien

Status Aktivi| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.
DescriptionDifferenzdrucksensor mit vertikalen Düsen
Gesamtgenauigkeit [typ.]±0.75 %FSS
Messbereich [min.]-10 kPa
Messbereich [max.]10 kPa
–Verfügbarkeit prüfen
WSEN-PDUS Differenzdrucksensor & EV-Kits
2513130810301
SPECDifferenzdrucksensor mit vertikalen Düsen, ±0.25 %FSS, 0 kPa
Man­ual
Verfügbarkeit
–
Downloads5 Dateien

Status Aktivi| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.
DescriptionDifferenzdrucksensor mit vertikalen Düsen
Gesamtgenauigkeit [typ.]±0.25 %FSS
Messbereich [min.]0 kPa
Messbereich [max.]100 kPa
–Verfügbarkeit prüfen
WSEN-PDUS Differenzdrucksensor & EV-Kits
2513130810401
SPECDifferenzdrucksensor mit vertikalen Düsen, ±0.25 %FSS, -100 kPa
Man­ual
Verfügbarkeit
–
Downloads5 Dateien

Status Aktivi| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.
DescriptionDifferenzdrucksensor mit vertikalen Düsen
Gesamtgenauigkeit [typ.]±0.25 %FSS
Messbereich [min.]-100 kPa
Messbereich [max.]1000 kPa
–Verfügbarkeit prüfen
WSEN-PDUS Differenzdrucksensor & EV-Kits
2513130810402
SPECDifferenzdrucksensor mit vertikalen Düsen, ±0.25 %FSS, -100 kPa
Man­ual
Verfügbarkeit
–
Downloads5 Dateien

Status Aktivi| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.
DescriptionDifferenzdrucksensor mit vertikalen Düsen
Gesamtgenauigkeit [typ.]±0.25 %FSS
Messbereich [min.]-100 kPa
Messbereich [max.]1000 kPa
–Verfügbarkeit prüfen
WSEN-PDUS Differenzdrucksensor & EV-Kits
2513130815401
SPECDifferenzdrucksensor mit vertikalen Düsen, ±0.25 %FSS, 0 kPa
Man­ual
Verfügbarkeit
–
Downloads5 Dateien

Status Aktivi| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.
DescriptionDifferenzdrucksensor mit vertikalen Düsen
Gesamtgenauigkeit [typ.]±0.25 %FSS
Messbereich [min.]0 kPa
Messbereich [max.]1500 kPa
–Verfügbarkeit prüfen
WSEN-PDUS Differenzdrucksensor & EV-Kits
2513254510091
–
Man­ual
Verfügbarkeit
–
Downloads1 Dateien

Status Aktivi| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.
DescriptionEV-Board für Druckmessbereich: -0,1 bis 0,1 kPa, 5 V VDD, Vertikale Düsen
–
–
–
–Verfügbarkeit prüfen
WSEN-PDUS Differenzdrucksensor & EV-Kits
2513254510191
–
Man­ual
Verfügbarkeit
–
Downloads1 Dateien

Status Aktivi| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.
DescriptionEV-Board für Druckmessbereich: -1 bis 1 kPa, 5 V VDD, Vertikale Düsen
–
–
–
–Verfügbarkeit prüfen
WSEN-PDUS Differenzdrucksensor & EV-Kits
2513254510192
–
Man­ual
Verfügbarkeit
–
Downloads1 Dateien

Status Aktivi| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.
DescriptionEV-Board für Druckmessbereich: -1 bis 1 kPa, 3.3 V VDD, horizontale Düsen
–
–
–
–Verfügbarkeit prüfen
WSEN-PDUS Differenzdrucksensor & EV-Kits
2513254510291
–
Man­ual
Verfügbarkeit
–
Downloads1 Dateien

Status Aktivi| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.
DescriptionEV-Board für Druckmessbereich: -10 bis 10 kPa, 5 V VDD, Vertikale Düsen
–
–
–
–Verfügbarkeit prüfen
WSEN-PDUS Differenzdrucksensor & EV-Kits
2513254510391
–
Man­ual
Verfügbarkeit
–
Downloads1 Dateien

Status Aktivi| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.
DescriptionEV-Board für Druckmessbereich: 0 bis 100 kPa, 5 V VDD, Vertikale Düsen
–
–
–
–Verfügbarkeit prüfen
WSEN-PDUS Differenzdrucksensor & EV-Kits
2513254510491
–
Man­ual
Verfügbarkeit
–
Downloads1 Dateien

Status Aktivi| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.
DescriptionEV-Board für Druckmessbereich: -100 bis 1000 kPa, 5 V VDD, Vertikale Düsen
–
–
–
–Verfügbarkeit prüfen
WSEN-PDUS Differenzdrucksensor & EV-Kits
2513254510492
–
Man­ual
Verfügbarkeit
–
Downloads1 Dateien

Status Aktivi| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.
DescriptionEV-Board für Druckmessbereich: -100 bis 1000 kPa, 3.3 V VDD, vertikale Düsen
–
–
–
–Verfügbarkeit prüfen
WSEN-PDUS Differenzdrucksensor & EV-Kits
2513254515491
–
Man­ual
Verfügbarkeit
–
Downloads1 Dateien

Status Aktivi| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.
DescriptionEV-Board für Druckmessbereich: 0 bis 1500 kPa, 5 V VDD, Vertikale Düsen
–
–
–
–Verfügbarkeit prüfen

MEMS based sensors from Würth Elektronik

Keep it simple! Sense with MEMS.

MEMS Sensor Portfolio & Kundenservice

Sensoren sind ein integraler Bestandteil jeder zukünftigen Anwendung. Das Messen von Temperatur, Feuchtigkeit, Druck oder Beschleunigung war noch nie einfacher. Nutzen Sie die Vorteile unseres Software Development Kits und der ab Werk erhältlichen Evaluierungsboards. Ausführliche Dokumentationen sowie der direkte Support durch geschulte Ingenieure lassen keine Fragen offen.

Mit exzellenter Messgenauigkeit und Langzeitstabilität liefern die Sensoren hochpräzise und akkurate Ausgangswerte mit intelligenten On-Chip-Interrupt-Funktionen.

Kombinieren Sie Sensoren und Funk - starten Sie Ihre IoT-Anwendung noch heute!

MEMS Sensoren

In einem Mikrocontroller kann der typische Halbleiter nur Strom und Spannungen steuern. In einem Mikro-Elektro-Mechanischen-System (MEMS) werden zusätzliche mechanische Strukturen verwendet. Das bedeutet, dass dem Ausgangsmaterial Silizium in der Regel dreidimensionale Strukturendem Ausgangsmaterial Silizium durch Ätzprozesse hinzugefügt. Dies ermöglicht das Design von Membranen (WSEN-PADS) oderbewegliche Fingerstrukturen (WSEN-ITDS).

Block Diagram

Die Funktion von MEMS-Sensoren lässt sich am besten anhand eines Blockdiagramms erklären. Der größte Unterschied zu herkömmlichen (analogen) Sensoren besteht darin, dass nicht nur die eigentliche Messzelle, sondern auch die gesamte Verarbeitung integriert werden kann, um ein sehr kleines Sensorsystem zu erhalten. Dadurch entfällt die analoge Datenverarbeitung auf der Applikationsebene und ein digitales Signal kann direkt von einem Mikrocontroller verwendet werden. Da ein komplettes System in einer Komponente vereint ist, ist auch eine komplette Werkskalibrierung möglich.
