BauelementeAktive BauelementeSensorenUmweltsensoren

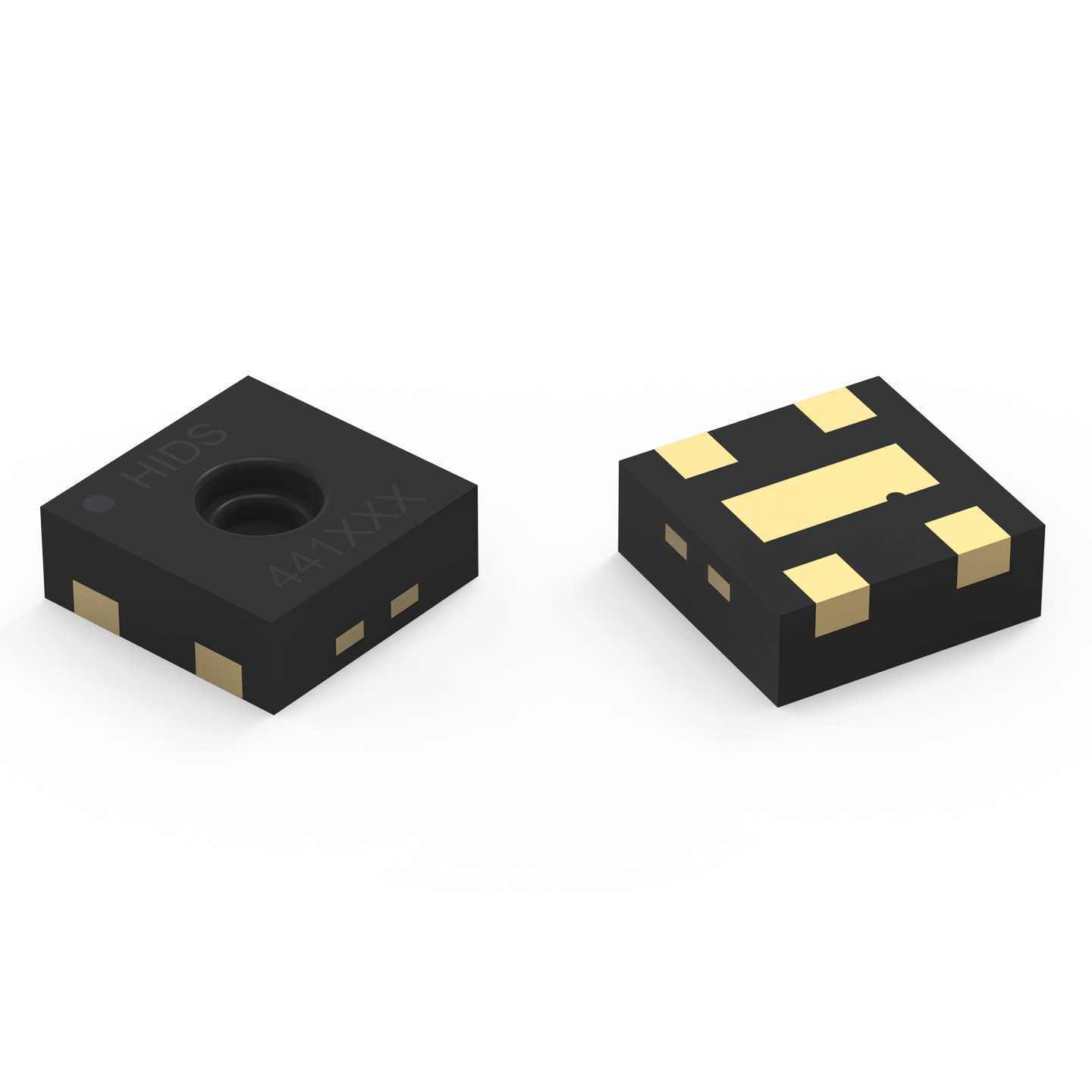

WSEN-HIDS Feuchtigkeitssensor mit integriertem Temperatursensor & EV-Kits

ERWEITERT
WSEN-HIDS Feuchtigkeitssensor mit integriertem Temperatursensor & EV-Kits

Merkmale

  • MEMS-basiertes kapazitives Messprinzip
  • Relative Feuchtigkeitsmessbereiche: 0 bis 100%

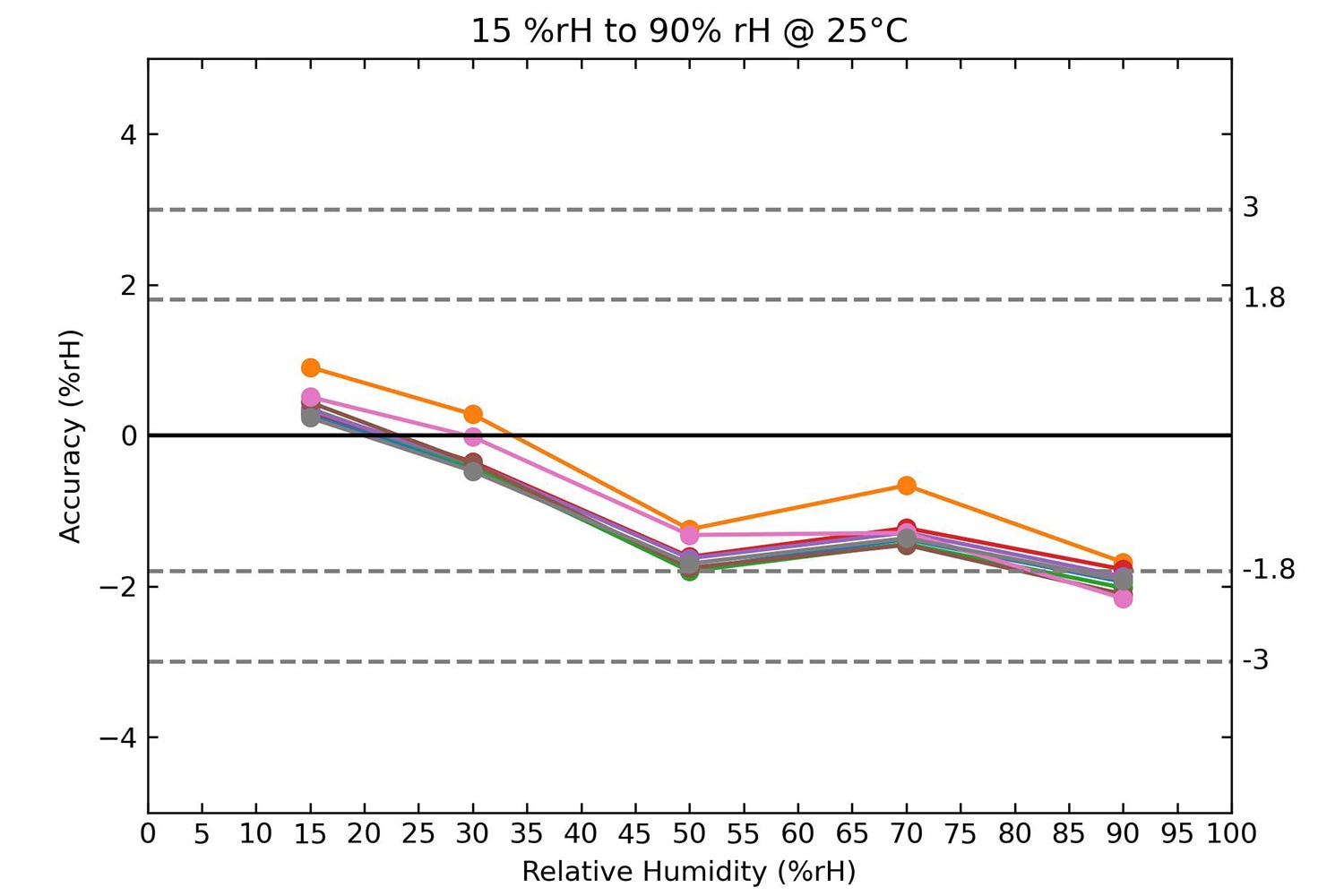

  • Genauigkeit der Luftfeuchtigkeit: ±1,8% rH, 20 bis 80% relative Luftfeuchtigkeit
  • Integrierter Analog-Digital-Wandler
  • Digitale I²C-Schnittstelle
  • Betriebstemperaturbereich: -40 °C bis +125 °C

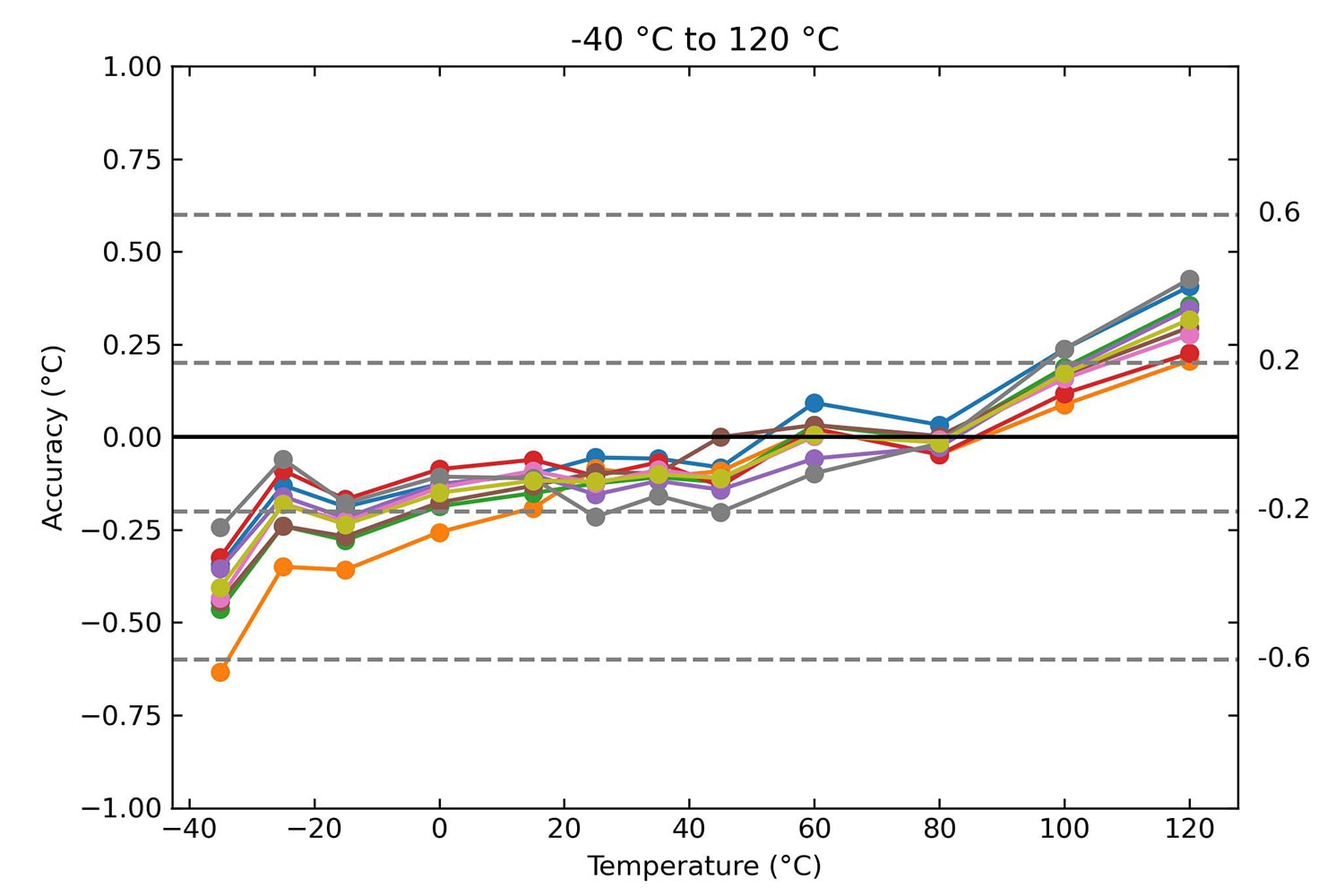

  • Temperaturgenauigkeit: ±0,2 °C, 0 °C bis 60 °C
  • Versorgungsspannung: 1.08 bis 3.6 V
  • Sensor Software Development Kit

Anwendung

  • Heizung, Lüftung & Klimatechnik
  • Haus- und Gebäudeautomation
  • Intelligente Landwirtschaft
  • Datenlogger
  • Klimaanlagen
  • Kühlschränke

Application Notes

Downloads unserer WSEN-HIDS EOL Artikel
Hier können Sie das Datenblatt, die Anleitung und die Produkt-Downloads unserer abgekündigten WSEN-HIDS Artikelnummern 2525020210001 und 25250202100011 herunterladen.
Jetzt ZIP herunterladen

Artikeldaten

Alle
WSEN-HIDS
WSEN-ACCE
EV-Kits
FeatherWing
Alle zurücksetzen
Artikeldaten filtern
Filtern nach
Alle löschen
 Artikel in 4 Produktserien anzeigen
 Artikel in 4 Produktserien
Alle zurücksetzen
Jetzt einloggen, um Verfügbarkeiten zu sehen und Verfügbarkeitsprognosen anzufragen. LOGIN
Artikel Nr.
Daten­blatt
Man­ual
Downloads
Status
Description
HRANGE(% rH)
HRANGE(% rH)
HACC
TRANGE(°C)
TRANGE(°C)
TACC_ABS
VDD min(V)
VDD max(V)
Verpackung
MusterVerfügbarkeit & Muster
Jetzt einloggen, um Verfügbarkeiten zu sehen und Verfügbarkeitsprognosen anzufragen. LOGIN
2525020210092
–
Man­ual
Verfügbarkeit
–
Downloads–
Status Aktivi| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.
DescriptionEV-Board für Feuchtigkeitssensor
–
–
–
–
–
–
–
–
–
–Verfügbarkeit prüfen
2525020210093
–
Man­ual
Verfügbarkeit
–
Downloads–
Status Neui| Produkt ist neu im Portfolio und Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.
DescriptionEV-Board für Feuchtigkeitssensor mit Schutzkappe
–
–
–
–
–
–
–
–
–
–Verfügbarkeit prüfen
2500060600000
SPECSchutzkappe für WSEN-HIDS, –, –
Man­ual
Verfügbarkeit
–
Downloads5 Dateien

Status Neui| Produkt ist neu im Portfolio und Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.
DescriptionSchutzkappe für WSEN-HIDS
–
–
–
–
–
–
–
–
–
–Verfügbarkeit prüfen
2501000201291
–
Man­ual
Verfügbarkeit
–
Downloads–
Status Aktivi| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.
DescriptionSensor FeatherWing
–
–
–
–
–
–
–
–
–
–Verfügbarkeit prüfen
2525020210002
SPECWSEN-HIDS, 0 % rH, 100 % rH
Man­ual
Verfügbarkeit
–
Downloads5 Dateien

Status Aktivi| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.
DescriptionWSEN-HIDS
Messbereich [min.]0 % rH
Messbereich [max.]100 % rH
Genauigkeit [typ.]±1,8 %rH
Messbereich [min.]-40 °C
Messbereich [max.]125 °C
Absolute Genauigkeit [typ.]±0,2 °C
Versorgungsspannung [min.]1.08 V
Versorgungsspannung [max.]3.6 V
Verpackung7'' Kunststoff-Rolle
–Verfügbarkeit prüfen

MEMS based sensors from Würth Elektronik

Keep it simple! Sense with MEMS.

MEMS Sensor Portfolio & Kundenservice

Sensoren sind ein integraler Bestandteil jeder zukünftigen Anwendung. Das Messen von Temperatur, Feuchtigkeit, Druck oder Beschleunigung war noch nie einfacher. Nutzen Sie die Vorteile unseres Software Development Kits und der ab Werk erhältlichen Evaluierungsboards. Ausführliche Dokumentationen sowie der direkte Support durch geschulte Ingenieure lassen keine Fragen offen.

Mit exzellenter Messgenauigkeit und Langzeitstabilität liefern die Sensoren hochpräzise und akkurate Ausgangswerte mit intelligenten On-Chip-Interrupt-Funktionen.

Kombinieren Sie Sensoren und Funk - starten Sie Ihre IoT-Anwendung noch heute!

MEMS Sensoren

In einem Mikrocontroller kann der typische Halbleiter nur Strom und Spannungen steuern. In einem Mikro-Elektro-Mechanischen-System (MEMS) werden zusätzliche mechanische Strukturen verwendet. Das bedeutet, dass dem Ausgangsmaterial Silizium in der Regel dreidimensionale Strukturendem Ausgangsmaterial Silizium durch Ätzprozesse hinzugefügt. Dies ermöglicht das Design von Membranen (WSEN-PADS) oderbewegliche Fingerstrukturen (WSEN-ITDS).

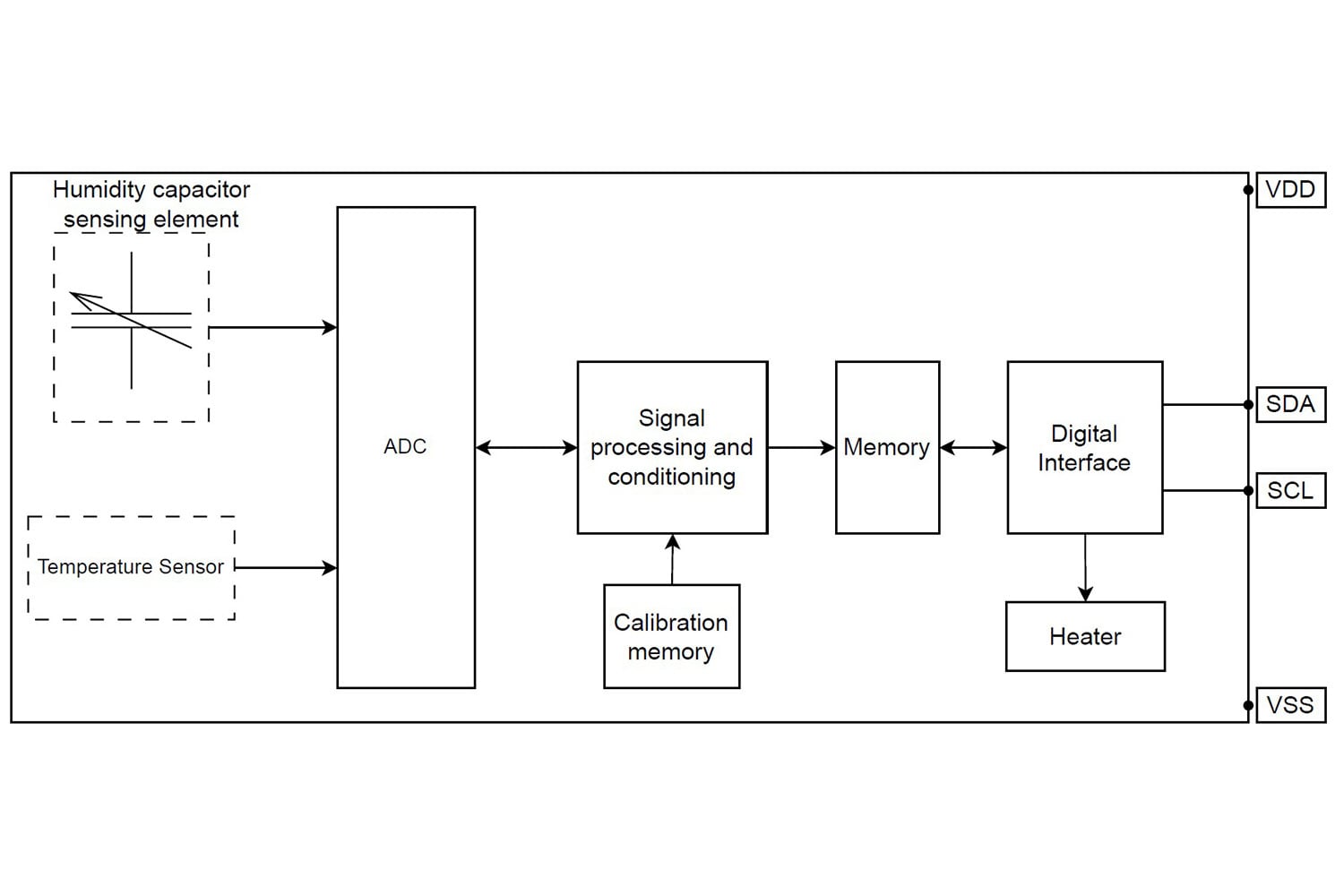

Block Diagram

Die Funktion von MEMS-Sensoren lässt sich am besten anhand eines Blockdiagramms erklären. Der größte Unterschied zu herkömmlichen (analogen) Sensoren besteht darin, dass nicht nur die eigentliche Messzelle, sondern auch die gesamte Verarbeitung integriert werden kann, um ein sehr kleines Sensorsystem zu erhalten. Dadurch entfällt die analoge Datenverarbeitung auf der Applikationsebene und ein digitales Signal kann direkt von einem Mikrocontroller verwendet werden. Da ein komplettes System in einer Komponente vereint ist, ist auch eine komplette Werkskalibrierung möglich.
