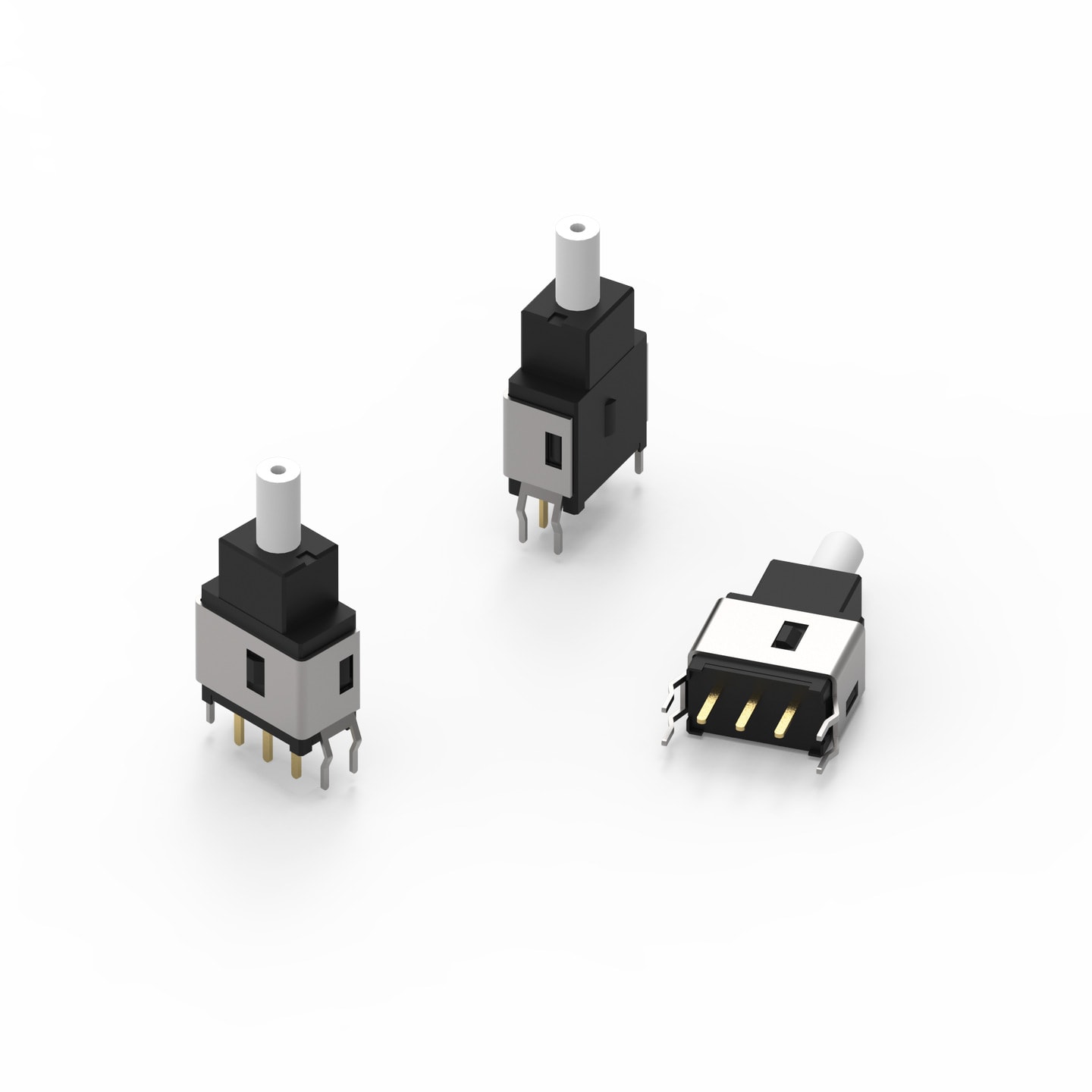

WS-PBTV THT Push Button Switch Vertical 9.8 x 5.8 mm

WS-PBTV THT Push Button Switch Vertical 9.8 x 5.8 mm
Material Properties
AbdeckungsmaterialPA66
Abdeckung BrennbarkeitsklasseUL94 V-0
ActuatormaterialPOM
Actuator BrennbarkeitsklasseUL94 HB
FedermaterialKohlenstoffstahl
KontaktmaterialKupferlegierung
KontaktbeschichtungSilber
AnschlussmaterialKupferlegierung
AnschlussbeschichtungGold
Electrical Properties
PRated0.4 V*A
ursprünglicher Kontaktwiderstand50 mΩ
RISO500 MΩ
Spannungsfestigkeit500 V (AC)
Mechanical Properties
Betätigungskraft250 g
Elektrische Lebensdauer30000 Cycles
Total travel1.1 mm
General Information
Betriebstemperatur-40 °C up to +85 °C

Artikeldaten

Artikeldaten filtern
Filtern nach
Alle löschen
 Artikel in 0 Produktserien anzeigen
 Artikel in 0 Produktserien
Alle zurücksetzen
Artikel Nr.
Daten­blatt
Downloads
Status
Schaltbild
Schaltfunktion
Betätigungsfunktion
MusterVerfügbarkeit & Muster
WS-PBTV THT Push Button Switch Vertical 9.8 x 5.8 mm
465031172506
SPECSPDT, ON-(ON), automatische Rückstellung
Verfügbarkeit
–
Downloads7 Dateien

EDA-Modelle: Bauteile ZIP

CAD-Dateien ZIP

Alle 7 Dateien als ZIP herunterladen
ZIP

Status Aktivi| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.
SchaltbildSPDT
SchaltfunktionON-(ON)
Betätigungsfunktionautomatische Rückstellung
