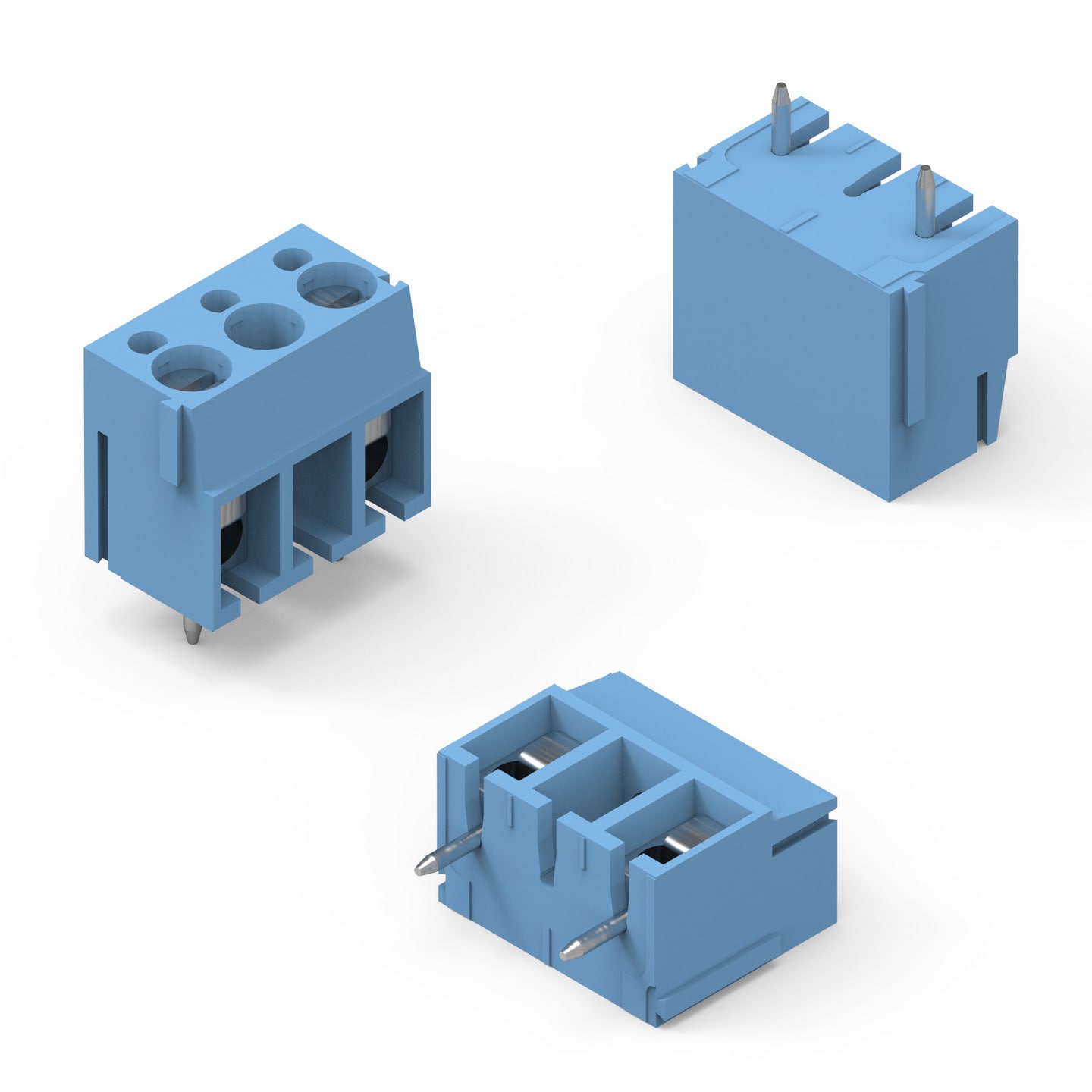

WR-TBL Series 1018 - 10.00 mm Modular Horizontal Cable Entry - THT | Elektromechanische Bauelemente

Kind Properties
Raster	10 mm

Material Properties
Isolationsmaterial	PA66
Isolation Brennbarkeitsklasse	UL94 V-0
Isolationsfarbe	Blau
Schraubanschlussmaterial	Stahl
Schraubanschlussbeschichtung	Zink
Kabelschutzmaterial	Edelstahl

General Information
Betriebstemperatur	-40 bis zu +105 °C

Electrical Properties
I_{R UL}	16 A
I_{R VDE}	16 A
Arbeitsspannung [UL]	250 V
Arbeitsspannung [VDE]	250 V
Spannungsfestigkeit [UL]	1500 V
Spannungsfestigkeit [VDE]	2000 V
Kontaktwiderstand [UL]	20 mΩ
Kontaktwiderstand [VDE]	20 mΩ

Mechanical Properties
Kabellänge	6 up to 7 (mm)
Schraube	M3

Certification
UL-Zulassung	E315414
VDE-Zulassung	40022614

Packaging Properties
Verpackung	Karton

Application Notes

ANE015 Einschaltstrom für Steckverbinder
PDF

Artikeldaten

Artikel Nr.	Datenblatt	Downloads	Pins	Anwendung	PCB/Kabel/Panel	Modularity	Typ
691101810001	SPEC	4 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-TBL (rev23d).IntLib \| 165.8 MB CDS Cadence_WR-TBL (rev23a).zip \| 317.3 MB EAG Eagle_WR-TBL Wire Protector (rev22a).lbr \| 845.2 KB CAD-Dateien ZIP IGS IGES_691101810001 (rev1).iges \| 1.2 MB	1	Wire Protector	PCB	Ja	Horizontal
691101810101	SPEC	5 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-TBL (rev23d).IntLib \| 165.8 MB CDS Cadence_WR-TBL (rev23a).zip \| 317.3 MB EAG Eagle_WR-TBL Wire Protector (rev22a).lbr \| 845.2 KB CAD-Dateien ZIP IGS IGES_691101810101 (rev1).iges \| 1.6 MB STP STP_691101810101 (rev1).stp \| 311 KB	1	Wire Protector	PCB	Ja	Horizontal
691101810002	SPEC	5 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-TBL (rev23d).IntLib \| 165.8 MB CDS Cadence_WR-TBL (rev23a).zip \| 317.3 MB EAG Eagle_WR-TBL Wire Protector (rev22a).lbr \| 845.2 KB CAD-Dateien ZIP IGS IGES_691101810002 (rev1).iges \| 1.6 MB STP STP_691101810002 (rev1).stp \| 313.2 KB	2	Wire Protector	PCB	Ja	Horizontal
691101810003	SPEC	4 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-TBL (rev23d).IntLib \| 165.8 MB CDS Cadence_WR-TBL (rev23a).zip \| 317.3 MB EAG Eagle_WR-TBL Wire Protector (rev22a).lbr \| 845.2 KB CAD-Dateien ZIP IGS IGES_691101810003 (rev1).iges \| 2.3 MB	3	Wire Protector	PCB	Ja	Horizontal
691101810004	SPEC	5 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-TBL (rev23d).IntLib \| 165.8 MB CDS Cadence_WR-TBL (rev23a).zip \| 317.3 MB EAG Eagle_WR-TBL Wire Protector (rev22a).lbr \| 845.2 KB CAD-Dateien ZIP IGS IGES_691101810004 (rev1).iges \| 2.3 MB STP STP_691101810004 (rev1).stp \| 458 KB	4	Wire Protector	PCB	Ja	Horizontal
691101810005	SPEC	5 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-TBL (rev23d).IntLib \| 165.8 MB CDS Cadence_WR-TBL (rev23a).zip \| 317.3 MB EAG Eagle_WR-TBL Wire Protector (rev22a).lbr \| 845.2 KB CAD-Dateien ZIP IGS IGES_691101810005 (rev1).iges \| 1.6 MB STP STP_691101810005 (rev1).stp \| 316 KB	5	Wire Protector	PCB	Ja	Horizontal
691101810006	SPEC	5 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-TBL (rev23d).IntLib \| 165.8 MB CDS Cadence_WR-TBL (rev23a).zip \| 317.3 MB EAG Eagle_WR-TBL Wire Protector (rev22a).lbr \| 845.2 KB CAD-Dateien ZIP IGS IGES_691101810006 (rev1).iges \| 2.3 MB STP STP_691101810006 (rev1).stp \| 462.3 KB	6	Wire Protector	PCB	Ja	Horizontal
691101810007	SPEC	5 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-TBL (rev23d).IntLib \| 165.8 MB CDS Cadence_WR-TBL (rev23a).zip \| 317.3 MB EAG Eagle_WR-TBL Wire Protector (rev22a).lbr \| 845.2 KB CAD-Dateien ZIP IGS IGES_691101810007 (rev1).iges \| 2.3 MB STP STP_691101810007 (rev1).stp \| 462.9 KB	7	Wire Protector	PCB	Ja	Horizontal
691101810008	SPEC	5 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-TBL (rev23d).IntLib \| 165.8 MB CDS Cadence_WR-TBL (rev23a).zip \| 317.3 MB EAG Eagle_WR-TBL Wire Protector (rev22a).lbr \| 845.2 KB CAD-Dateien ZIP IGS IGES_691101810008 (rev1).iges \| 1.6 MB STP STP_691101810008 (rev1).stp \| 317.2 KB	8	Wire Protector	PCB	Ja	Horizontal
691101810009	SPEC	5 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-TBL (rev23d).IntLib \| 165.8 MB CDS Cadence_WR-TBL (rev23a).zip \| 317.3 MB EAG Eagle_WR-TBL Wire Protector (rev22a).lbr \| 845.2 KB CAD-Dateien ZIP IGS IGES_691101810009 (rev1).iges \| 2.3 MB STP STP_691101810009 (rev1).stp \| 463.6 KB	9	Wire Protector	PCB	Ja	Horizontal
691101810010	SPEC	5 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-TBL (rev23d).IntLib \| 165.8 MB CDS Cadence_WR-TBL (rev23a).zip \| 317.3 MB EAG Eagle_WR-TBL Wire Protector (rev22a).lbr \| 845.2 KB CAD-Dateien ZIP IGS IGES_691101810010 (rev1).iges \| 2.3 MB STP STP_691101810010 (rev1).stp \| 464.2 KB	10	Wire Protector	PCB	Ja	Horizontal

Artikel Nr.	Datenblatt
691101810001	SPEC
691101810101	SPEC
691101810002	SPEC
691101810003	SPEC
691101810004	SPEC
691101810005	SPEC
691101810006	SPEC
691101810007	SPEC
691101810008	SPEC
691101810009	SPEC
691101810010	SPEC

Muster

Artikel Nr.	Datenblatt	Downloads	Pins	Anwendung	PCB/Kabel/Panel	Modularity	Typ	Muster

Terminal Blocks - Standard, Personalized & Highly Customized

Tailored to your needs

Custom & Standard Terminal Blocks

Neben einem Portfolio von mehr als 2000 Standardbauteilen, bietet Würth Elektronik verschiedene Möglichkeiten, die Produkte auf Ihre spezifischen Anforderungen zuzuschneiden. Personalisierte Modifikationen von Standard Terminal Blocks sind bei kleinen bis mittleren Stückzahlen als besonderer Service innerhalb weniger Tage verfügbar. Komplett kundenspezifische Lösungen sind in hohen Stückzahlen innerhalb weniger Wochen möglich. Eigene Konstruktion, Werkzeugbau und Prototypenbau stellen sicher, dass alle kundenspezifischen Anforderungen erfüllt werden.
