WR-MJ Cat 3 Modular Jacks – SMT

Bauform	Maße	Montageart
Horizontal		SMT
Vertical		SMT

Merkmale

Shieldingless and Shielded with EMI-Spring option
Optional LEDs in various sequences
Vertical and Horizontal orientation
Tape & Reel packaging for pick-and-place assembly
Properties
PoE++ Compatible up to 100W (IEEE 802.3bt)
UL and cULus-Certified
UL94-V0 reflow-compatible insulator material
Ethernet Category 3 – Category 5 under conditions

Anwendung

Networks
Internet of Things
Smart Buildings

Artikeldaten

Alle

Horizontal

Vertical

Alle zurücksetzen

Artikeldaten filtern

Artikel in 2 Produktserien anzeigen

Artikel in 2 Produktserien

Alle zurücksetzen

	Artikel Nr.	Datenblatt	Downloads	Status	xPxC	Typ	Ausführung	Ports	Schirmung	Tab	EMI	LED	Anwendungssystem	I_R(A)	Arbeitsspannung(V (AC))	Verpackung	Design Kit	Muster
	634104149621	4P4C, Vertikal, Mit Löttabs	Downloads7 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-MJ (rev25a).IntLib \| 18.4 MB CDS Cadence_WR-MJ (rev25a).zip \| 87.4 MB EAG Eagle_WR-MJ (rev25b).lbr \| 504.7 KB KIC KiCad_WR-MJ (rev25b).zip \| 72.2 MB CAD-Dateien ZIP 3D 634104149621 (rev1).pdf \| 155.8 KB IGS Download_IGES_634104149621 (rev1).iges \| 2.4 MB STP 634104149621 (rev1).stp \| 574.5 KB	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Anzahl der Pins (xPxC)4P4C	TypVertikal	AusführungMit Löttabs	Ports1x1	SchirmungKunststoff	–	EMI FingerNein	–	–	Nennstrom1.5 A	Arbeitsspannung120 V (AC)	VerpackungTape and Reel & Mylar	Design Kit 615001
	634106149621	6P6C, Vertikal, Mit Löttabs	Downloads7 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-MJ (rev25a).IntLib \| 18.4 MB CDS Cadence_WR-MJ (rev25a).zip \| 87.4 MB EAG Eagle_WR-MJ (rev25b).lbr \| 504.7 KB KIC KiCad_WR-MJ (rev25b).zip \| 72.2 MB CAD-Dateien ZIP 3D 634106149621 (rev1).pdf \| 194.8 KB IGS Download_IGES_634106149621 (rev1).iges \| 3.1 MB STP 634106149621 (rev1).stp \| 748.9 KB	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Anzahl der Pins (xPxC)6P6C	TypVertikal	AusführungMit Löttabs	Ports1x1	SchirmungKunststoff	–	EMI FingerNein	–	–	Nennstrom1.5 A	Arbeitsspannung120 V (AC)	VerpackungTape and Reel & Mylar	Design Kit 615001
	634008137221	8P8C, Horizontal, –	Downloads7 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-MJ (rev25a).IntLib \| 18.4 MB CDS Cadence_WR-MJ (rev25a).zip \| 87.4 MB EAG Eagle_WR-MJ (rev25b).lbr \| 504.7 KB KIC KiCad_WR-MJ (rev25b).zip \| 72.2 MB CAD-Dateien ZIP 3D 634008137221_1 (rev1).pdf \| 260.2 KB IGS 634008137221 (rev1).igs \| 4.3 MB STP 634008137221 (rev1).stp \| 1.6 MB	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Anzahl der Pins (xPxC)8P8C	TypHorizontal	–	Ports1x1	SchirmungKunststoff	Tab PositionUnten	EMI FingerNein	–	AnwendungssystemCAT 3	–	Arbeitsspannung120 V (AC)	VerpackungTray	Design Kit 615001 749615
	634008137521	8P8C, Horizontal, –	Downloads7 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-MJ (rev25a).IntLib \| 18.4 MB CDS Cadence_WR-MJ (rev25a).zip \| 87.4 MB EAG Eagle_WR-MJ (rev25b).lbr \| 504.7 KB KIC KiCad_WR-MJ (rev25b).zip \| 72.2 MB CAD-Dateien ZIP 3D 634008137521_1 (rev1).pdf \| 541.4 KB IGS Download_IGES_634008137521 (rev1).iges \| 6.9 MB STP 634008137521 (rev1).stp \| 1.6 MB	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Anzahl der Pins (xPxC)8P8C	TypHorizontal	–	Ports1x1	Schirmunggeschirmt	Tab PositionOben	EMI FingerJa	LED (Links-Rechts)gelb-grün	AnwendungssystemCAT 3	Nennstrom1.5 A	Arbeitsspannung120 V (AC)	VerpackungTape and Reel	Design Kit 612690 615001 749615
	634008138121	8P8C, Vertikal, –	Downloads7 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-MJ (rev25a).IntLib \| 18.4 MB CDS Cadence_WR-MJ (rev25a).zip \| 87.4 MB EAG Eagle_WR-MJ (rev25b).lbr \| 504.7 KB KIC KiCad_WR-MJ (rev25b).zip \| 72.2 MB CAD-Dateien ZIP 3D 634008138121_1 (rev1).pdf \| 375.1 KB IGS 634008138121 (rev1).igs \| 4.3 MB STP 634008138121 (rev1).stp \| 1.3 MB	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Anzahl der Pins (xPxC)8P8C	TypVertikal	–	Ports1x1	SchirmungKunststoff	–	EMI FingerNein	–	AnwendungssystemCAT 3	Nennstrom1.5 A	Arbeitsspannung120 V (AC)	VerpackungTray	Design Kit 615001
	634008149721	8P8C, Horizontal, –	Downloads7 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-MJ (rev25a).IntLib \| 18.4 MB CDS Cadence_WR-MJ (rev25a).zip \| 87.4 MB EAG Eagle_WR-MJ (rev25b).lbr \| 504.7 KB KIC KiCad_WR-MJ (rev25b).zip \| 72.2 MB CAD-Dateien ZIP 3D 634008149721_1 (rev1).pdf \| 313.4 KB IGS Download_IGES_634008149721 (rev1).iges \| 4.7 MB STP 634008149721 (rev1).stp \| 1 MB	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Anzahl der Pins (xPxC)8P8C	TypHorizontal	–	Ports1x1	Schirmunggeschirmt	Tab PositionOben	EMI FingerJa	–	AnwendungssystemCAT 3	Nennstrom1.5 A	Arbeitsspannung120 V (AC)	VerpackungTray	Design Kit 615001

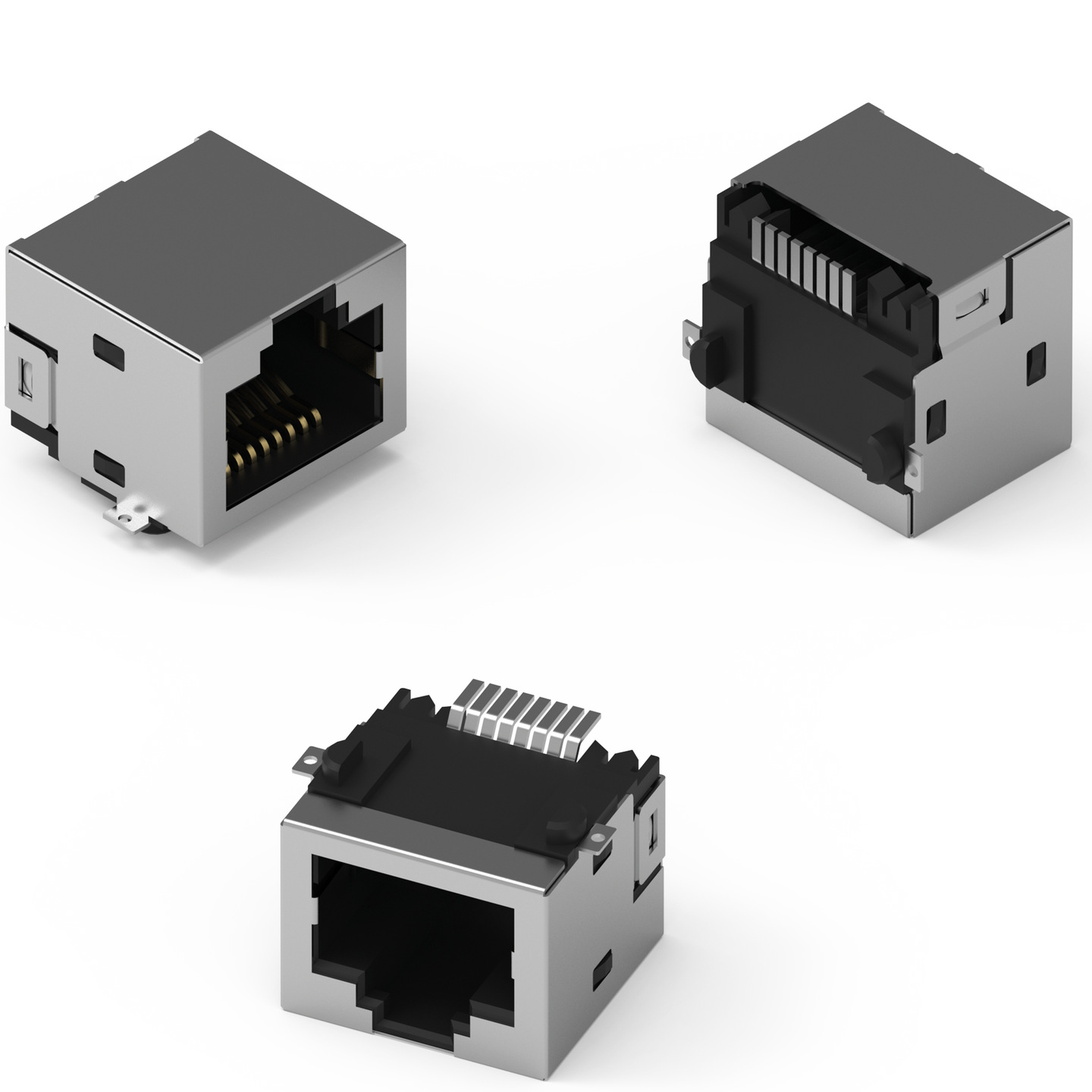

	634008149821	8P8C, Horizontal, –	Downloads7 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-MJ (rev25a).IntLib \| 18.4 MB CDS Cadence_WR-MJ (rev25a).zip \| 87.4 MB EAG Eagle_WR-MJ (rev25b).lbr \| 504.7 KB KIC KiCad_WR-MJ (rev25b).zip \| 72.2 MB CAD-Dateien ZIP 3D 634008149821_1 (rev1).pdf \| 237.9 KB IGS Download_IGES_634008149821 (rev1).iges \| 3.4 MB STP 634008149821 (rev1).stp \| 789.4 KB	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Anzahl der Pins (xPxC)8P8C	TypHorizontal	–	Ports1x1	Schirmunggeschirmt	Tab PositionOben	EMI FingerJa	–	AnwendungssystemCAT 3	Nennstrom1.5 A	Arbeitsspannung120 V (AC)	VerpackungTray	Design Kit 615001 749615
	634108149621	8P8C, Vertikal, Mit Löttabs	Downloads7 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-MJ (rev25a).IntLib \| 18.4 MB CDS Cadence_WR-MJ (rev25a).zip \| 87.4 MB EAG Eagle_WR-MJ (rev25b).lbr \| 504.7 KB KIC KiCad_WR-MJ (rev25b).zip \| 72.2 MB CAD-Dateien ZIP 3D 634108149621 (rev1).pdf \| 233.1 KB IGS Download_IGES_634108149621 (rev1).iges \| 3.7 MB STP 634108149621 (rev1).stp \| 930.5 KB	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Anzahl der Pins (xPxC)8P8C	TypVertikal	AusführungMit Löttabs	Ports1x1	SchirmungKunststoff	–	EMI FingerNein	–	AnwendungssystemCAT 3	Nennstrom1.5 A	Arbeitsspannung120 V (AC)	VerpackungTape and Reel & Mylar	Design Kit 615001
	634108185321	8P8C, Vertikal, Mit Löttabs	Downloads7 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-MJ (rev25a).IntLib \| 18.4 MB CDS Cadence_WR-MJ (rev25a).zip \| 87.4 MB EAG Eagle_WR-MJ (rev25b).lbr \| 504.7 KB KIC KiCad_WR-MJ (rev25b).zip \| 72.2 MB CAD-Dateien ZIP 3D 3D_634108185321 (rev1).pdf \| 264.8 KB IGS Download_IGES_634108185321 (rev1).iges \| 3.8 MB STP Download_STP_634108185321 (rev1).stp \| 895.1 KB	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Anzahl der Pins (xPxC)8P8C	TypVertikal	AusführungMit Löttabs	Ports1x1	Schirmunggeschirmt	–	EMI FingerNein	–	AnwendungssystemCAT 3	Nennstrom1.5 A	Arbeitsspannung125 V (AC)	VerpackungTape and Reel & Mylar	Design Kit 615001
	634108185421	8P8C, Horizontal, –	Downloads7 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-MJ (rev25a).IntLib \| 18.4 MB CDS Cadence_WR-MJ (rev25a).zip \| 87.4 MB EAG Eagle_WR-MJ (rev25b).lbr \| 504.7 KB KIC KiCad_WR-MJ (rev25b).zip \| 72.2 MB CAD-Dateien ZIP 3D 3D_634108185421 (rev1).pdf \| 914.8 KB IGS Download_IGES_634108185421 (rev1).iges \| 5 MB STP Download_STP_634108185421 (rev1).stp \| 1.9 MB	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Anzahl der Pins (xPxC)8P8C	TypHorizontal	–	Ports1x1	Schirmunggeschirmt	Tab PositionUnten	EMI FingerNein	–	AnwendungssystemCAT 3	Nennstrom1.5 A	Arbeitsspannung125 V (AC)	VerpackungTape and Reel	Design Kit –
	634108185521	8P8C, Horizontal, –	Downloads7 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-MJ (rev25a).IntLib \| 18.4 MB CDS Cadence_WR-MJ (rev25a).zip \| 87.4 MB EAG Eagle_WR-MJ (rev25b).lbr \| 504.7 KB KIC KiCad_WR-MJ (rev25b).zip \| 72.2 MB CAD-Dateien ZIP 3D 3D_634108185521 (rev1).pdf \| 431.8 KB IGS Download_IGES_634108185521 (rev1).iges \| 3.7 MB STP Download_STP_634108185521 (rev1).stp \| 1.4 MB	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Anzahl der Pins (xPxC)8P8C	TypHorizontal	–	Ports1x1	SchirmungKunststoff	Tab PositionUnten	EMI FingerNein	–	AnwendungssystemCAT 3	Nennstrom1.5 A	Arbeitsspannung125 V (AC)	VerpackungTape and Reel & Mylar	Design Kit –
	634108150321	8P8C, Abgewinkelt, Mid Mount	Downloads7 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-MJ (rev25a).IntLib \| 18.4 MB CDS Cadence_WR-MJ (rev25a).zip \| 87.4 MB EAG Eagle_WR-MJ (rev25b).lbr \| 504.7 KB KIC KiCad_WR-MJ (rev25b).zip \| 72.2 MB CAD-Dateien ZIP 3D 3D_634108150321 (rev1).pdf \| 274.5 KB IGS Download_IGES_634108150321 (rev1).iges \| 3.9 MB STP Download_STP_634108150321 (rev1).stp \| 889.7 KB	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Anzahl der Pins (xPxC)8P8C	TypAbgewinkelt	AusführungMid Mount	Ports1x1	Schirmunggeschirmt	Tab PositionOben	–	–	AnwendungssystemCAT 3	Nennstrom1.5 A	Arbeitsspannung125 V (AC)	VerpackungTape and Reel	Design Kit –

Passend zu

Signalübertrager

Zubehör

WA-PCCA Plastic Caps for RJ45 Modular Jack

WA-PCCA Plastic Caps for RJ11 Modular Jack

Sortimente

Artikel dieser Produktserie finden Sie in den folgenden Sortimenten:

Design Kit Connector Solutions

Design Kit Modular Jack & Kommunikationssteckverbinder

Design Kit WE-LAN & WERI Connectors
