WR-BHD 1.27 mm Female IDC connector | Elektromechanische Bauelemente | Würth Elektronik Produktkatalog

ÜbersichtAlle Produktbereiche ProduktbereichElektromechanische Bauelemente ProduktgruppeSteckverbinder ProduktfamilieWire-to-Board Steckverbinder ProduktunterfamilieWR-BHD Box Header Rastermaß1.27 mm AusführungFemale ProduktserieWR-BHD 1.27 mm Female IDC connector

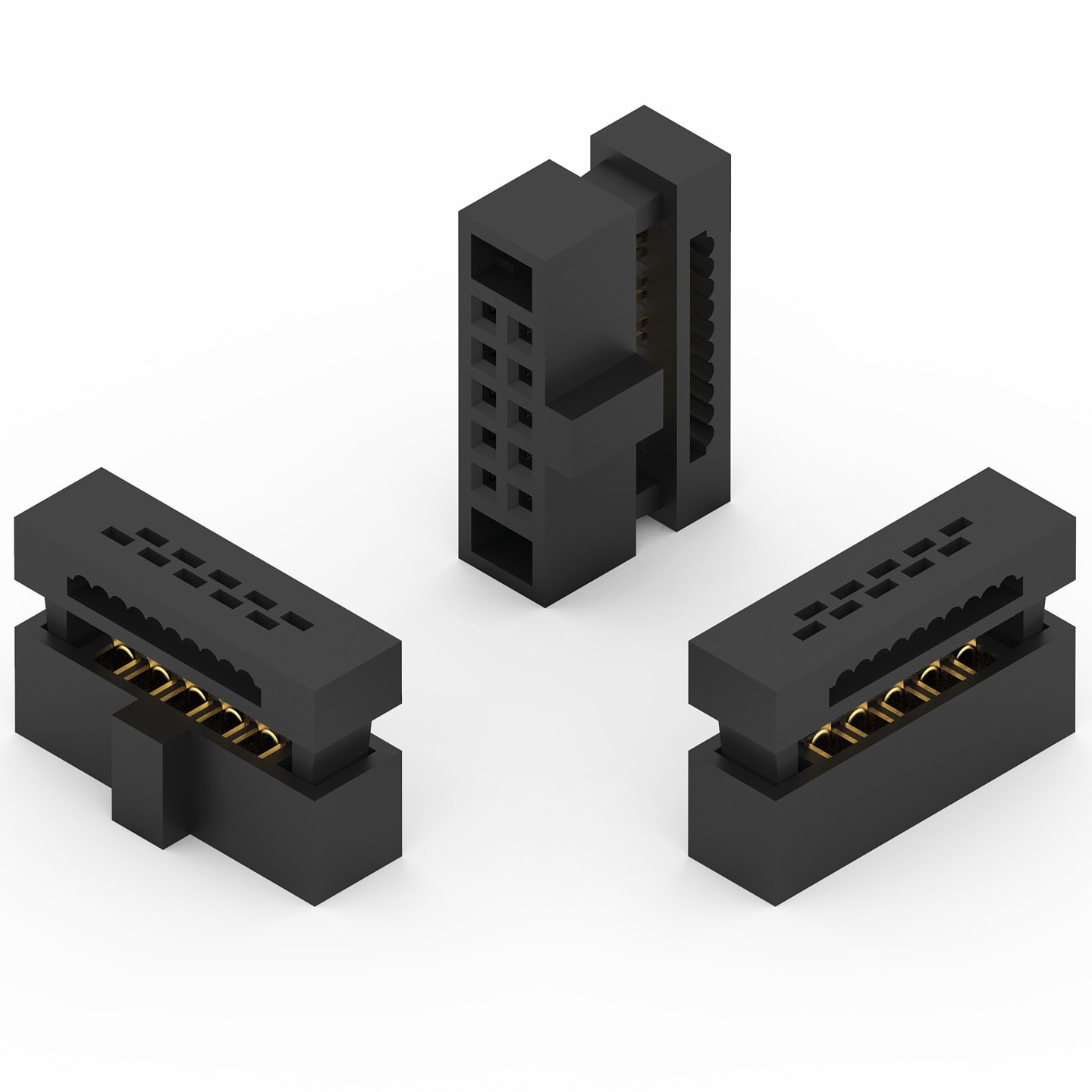

WR-BHD 1.27 mm Female IDC connector. Betriebstemperatur -40 °C up to +105 °C. Spannungsfestigkeit 500 V (AC)

Kind Properties
Raster	1.27 mm

General Information
Betriebstemperatur	-40 °C up to +105 °C
Arbeitsspannung	50 V (AC)
Spannungsfestigkeit	500 V (AC)
Kontaktwiderstand	20 mΩ
R_ISO	1000 MΩ

Material Properties
Isolationsmaterial	PBT
Isolation Brennbarkeitsklasse	UL94 V-0
Isolationsfarbe	Schwarz
Kontaktmaterial	Phosphorbronze
Kontaktbeschichtung	Gold über Nickel
Kontakttyp	Stamped

Certification
UL-Zulassung	E323964

Artikeldaten

Artikel Nr.	Datenblatt	Downloads	Status	Pins (pcs)	Raster (mm)	L (mm)	I_R (A)	Arbeitsspannung (V (AC))	Kontaktwiderstand (mΩ)	Tol. R	Design Kit	Muster
62701023121	SPEC	3 Dateien CAD-Dateien ZIP 3D Download_3D_62701023121 (rev1).pdf \| 200.1 KB IGS Download_IGES_62701023121 (rev1).iges \| 2.9 MB STP Download_STP_62701023121 (rev1).stp \| 609.3 KB Alle 3 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	10	1.27	10.54	1	50	20	max.	–
62701223121	SPEC	3 Dateien CAD-Dateien ZIP 3D Download_3D_62701223121 (rev1).pdf \| 218.2 KB IGS Download_IGES_62701223121 (rev1).iges \| 3.2 MB STP Download_STP_62701223121 (rev1).stp \| 669.1 KB Alle 3 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	12	1.27	11.81	1	50	20	max.	612690
62701423121	SPEC	3 Dateien CAD-Dateien ZIP 3D Download_3D_62701423121 (rev1).pdf \| 236.7 KB IGS Download_IGES_62701423121 (rev1).iges \| 3.5 MB STP Download_STP_62701423121 (rev1).stp \| 736 KB Alle 3 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	14	1.27	13.08	1	50	20	max.	–
62701623121	SPEC	3 Dateien CAD-Dateien ZIP 3D Download_3D_62701623121 (rev1).pdf \| 255.5 KB IGS Download_IGES_62701623121 (rev1).iges \| 3.8 MB STP Download_STP_62701623121 (rev1).stp \| 800 KB Alle 3 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	16	1.27	14.35	1	50	20	max.	–
62702023121	SPEC	3 Dateien CAD-Dateien ZIP 3D Download_3D_62702023121 (rev1).pdf \| 290 KB IGS Download_IGES_62702023121 (rev1).iges \| 4.4 MB STP Download_STP_62702023121 (rev1).stp \| 927.7 KB Alle 3 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	20	1.27	16.89	1	50	20	max.	–
62702423121	SPEC	3 Dateien CAD-Dateien ZIP 3D Download_3D_62702423121 (rev1).pdf \| 328.3 KB IGS Download_IGES_62702423121 (rev1).iges \| 5 MB STP Download_STP_62702423121 (rev1).stp \| 1 MB Alle 3 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	24	1.27	19.43	1	50	20	max.	–
62702623121	SPEC	3 Dateien CAD-Dateien ZIP 3D Download_3D_62702623121 (rev1).pdf \| 347.1 KB IGS Download_IGES_62702623121 (rev1).iges \| 5.3 MB STP Download_STP_62702623121 (rev1).stp \| 1.1 MB Alle 3 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	26	1.27	20.7	1	50	20	max.	–
62703023121	SPEC	3 Dateien CAD-Dateien ZIP 3D Download_3D_62703023121 (rev1).pdf \| 384.1 KB IGS Download_IGES_62703023121 (rev1).iges \| 6 MB STP Download_STP_62703023121 (rev1).stp \| 1.2 MB Alle 3 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	30	1.27	23.24	1	50	20	max.	–
62703423121	SPEC	3 Dateien CAD-Dateien ZIP 3D Download_3D_62703423121 (rev1).pdf \| 420.2 KB IGS Download_IGES_62703423121 (rev1).iges \| 6.6 MB STP Download_STP_62703423121 (rev1).stp \| 1.4 MB Alle 3 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	34	1.27	25.78	1	50	20	max.	–
62704023121	SPEC	3 Dateien CAD-Dateien ZIP 3D Download_3D_62704023121 (rev1).pdf \| 474.7 KB IGS Download_IGES_62704023121 (rev1).iges \| 7.5 MB STP Download_STP_62704023121 (rev1).stp \| 1.6 MB Alle 3 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	40	1.27	29.59	1	50	20	max.	–
62704423121	SPEC	3 Dateien CAD-Dateien ZIP 3D Download_3D_62704423121 (rev1).pdf \| 512.5 KB IGS Download_IGES_62704423121 (rev1).iges \| 8.1 MB STP Download_STP_62704423121 (rev1).stp \| 1.7 MB Alle 3 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	44	1.27	32.13	1	50	20	max.	–
62705023121	SPEC	3 Dateien CAD-Dateien ZIP 3D Download_3D_62705023121 (rev1).pdf \| 569.7 KB IGS Download_IGES_62705023121 (rev1).iges \| 9.1 MB STP Download_STP_62705023121 (rev1).stp \| 1.9 MB Alle 3 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	50	1.27	35.94	1	50	20	max.	–
62706023121	SPEC	3 Dateien CAD-Dateien ZIP 3D Download_3D_62706023121 (rev1).pdf \| 663.8 KB IGS Download_IGES_62706023121 (rev1).iges \| 10.6 MB STP Download_STP_62706023121 (rev1).stp \| 2.2 MB Alle 3 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	60	1.27	42.29	1	50	20	max.	–

Artikel Nr.	Datenblatt
62701023121	SPEC
62701223121	SPEC
62701423121	SPEC
62701623121	SPEC
62702023121	SPEC
62702423121	SPEC
62702623121	SPEC
62703023121	SPEC
62703423121	SPEC
62704023121	SPEC
62704423121	SPEC
62705023121	SPEC
62706023121	SPEC

Muster

Artikel Nr.	Datenblatt	Downloads	Status	Pins (pcs)	Raster (mm)	L (mm)	I_R (A)	Arbeitsspannung (V (AC))	Kontaktwiderstand (mΩ)	Tol. R	Design Kit	Muster
