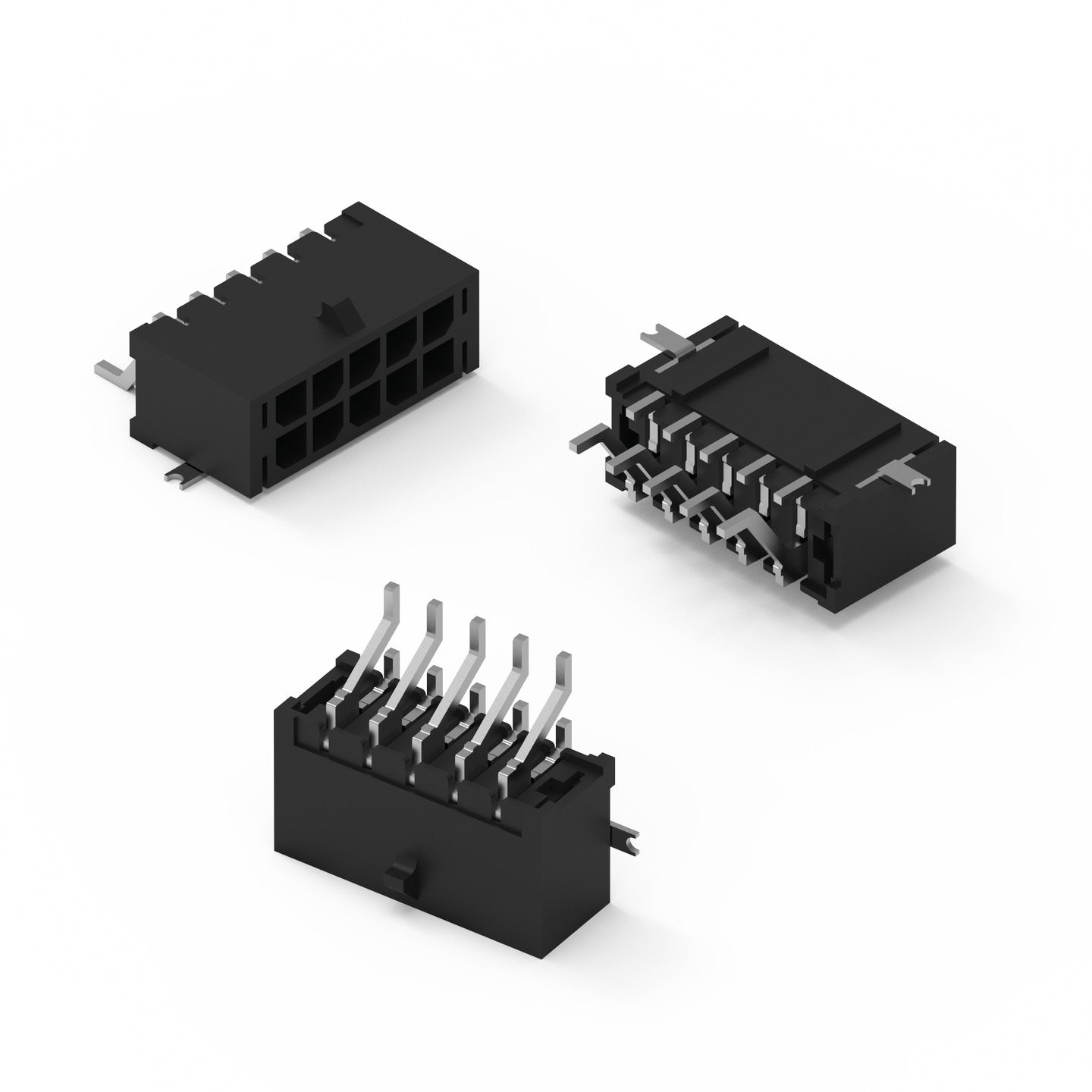

WR-MPC3 3.00 mm Male Header Dual Row Right Angled with SMT Solder Tabs - SMT - Selective Gold

General Informations
Raster	3 mm
Reihen	Dual
Typ	Right Angled
Betriebstemperatur	-40 °C up to +105 °C
Haltbarkeit	75 Mating cycles

Electrical Properties
I_R	5 A
Arbeitsspannung	250 V (AC)
Spannungsfestigkeit	1500 V (AC)
Kontaktwiderstand	10 mΩ

Packaging Properties
Verpackung	Tray

Material Properties
Isolationsmaterial	LCP
Isolationsfarbe	Schwarz
Isolation Brennbarkeitsklasse	UL94 V-0
Pin Material	Kupferlegierung
Pinbeschichtung	selektiv vergoldet

Certification
UL-Zulassung	E323964
Glow Wire Approval	Compliant [IEC 60335-1]

Artikeldaten

Artikel Nr.	Datenblatt	Downloads	Status	Polarität	Raster (mm)	Gender	Typ	Reihen	Montageart	I_R (A)	Arbeitsspannung (V (AC))	Kontaktwiderstand (mΩ)	Pinbeschichtung	Verpackung	Muster
662002231724	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-MPC3 (rev23a).IntLib \| 16.2 MB CDS Cadence_WR-MPC3 (rev23a).zip \| 27.5 MB EAG Eagle_WR-MPC3 (rev23a).lbr \| 1.7 MB CAD-Dateien ZIP 3D 662002231724_3D (rev1).pdf \| 70.4 KB IGS 662002231724_IGS (rev1).igs \| 1.1 MB STP 662002231724_STP (rev1).stp \| 277.4 KB Alle 6 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	2	3	Männlich	Right Angled	Dual	SMT	5	250	10	selektiv vergoldet	Tray
662004231724	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-MPC3 (rev23a).IntLib \| 16.2 MB CDS Cadence_WR-MPC3 (rev23a).zip \| 27.5 MB EAG Eagle_WR-MPC3 (rev23a).lbr \| 1.7 MB CAD-Dateien ZIP 3D 662004231724_3D (rev1).pdf \| 86.2 KB IGS 662004231724_IGS (rev1).igs \| 1.4 MB STP 662004231724_STP (rev1).stp \| 327.4 KB Alle 6 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	4	3	Männlich	Right Angled	Dual	SMT	5	250	10	selektiv vergoldet	Tray
662006231724	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-MPC3 (rev23a).IntLib \| 16.2 MB CDS Cadence_WR-MPC3 (rev23a).zip \| 27.5 MB EAG Eagle_WR-MPC3 (rev23a).lbr \| 1.7 MB CAD-Dateien ZIP 3D 662006231724_3D (rev1).pdf \| 96.9 KB IGS 662006231724_IGS (rev1).igs \| 1.5 MB STP 662006231724_STP (rev1).stp \| 366.4 KB Alle 6 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	6	3	Männlich	Right Angled	Dual	SMT	5	250	10	selektiv vergoldet	Tray
662008231724	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-MPC3 (rev23a).IntLib \| 16.2 MB CDS Cadence_WR-MPC3 (rev23a).zip \| 27.5 MB EAG Eagle_WR-MPC3 (rev23a).lbr \| 1.7 MB CAD-Dateien ZIP 3D 662008231724_3D (rev1).pdf \| 109.3 KB IGS 662008231724_IGS (rev1).igs \| 1.7 MB STP 662008231724_STP (rev1).stp \| 414.7 KB Alle 6 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	8	3	Männlich	Right Angled	Dual	SMT	5	250	10	selektiv vergoldet	Tray
662010231724	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-MPC3 (rev23a).IntLib \| 16.2 MB CDS Cadence_WR-MPC3 (rev23a).zip \| 27.5 MB EAG Eagle_WR-MPC3 (rev23a).lbr \| 1.7 MB CAD-Dateien ZIP 3D 662010231724_3D (rev1).pdf \| 120 KB IGS 662010231724_IGS (rev1).igs \| 1.9 MB STP 662010231724_STP (rev1).stp \| 454.7 KB Alle 6 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	10	3	Männlich	Right Angled	Dual	SMT	5	250	10	selektiv vergoldet	Tray

Artikel Nr.	Datenblatt
662002231724	SPEC
662004231724	SPEC
662006231724	SPEC
662008231724	SPEC
662010231724	SPEC

Muster

Artikel Nr.	Datenblatt	Downloads	Status	Polarität	Raster (mm)	Gender	Typ	Reihen	Montageart	I_R (A)	Arbeitsspannung (V (AC))	Kontaktwiderstand (mΩ)	Pinbeschichtung	Verpackung	Muster

Gegenstecker

WR-MPC3 3.00 mm Female Receptacle Housing Dual Row
