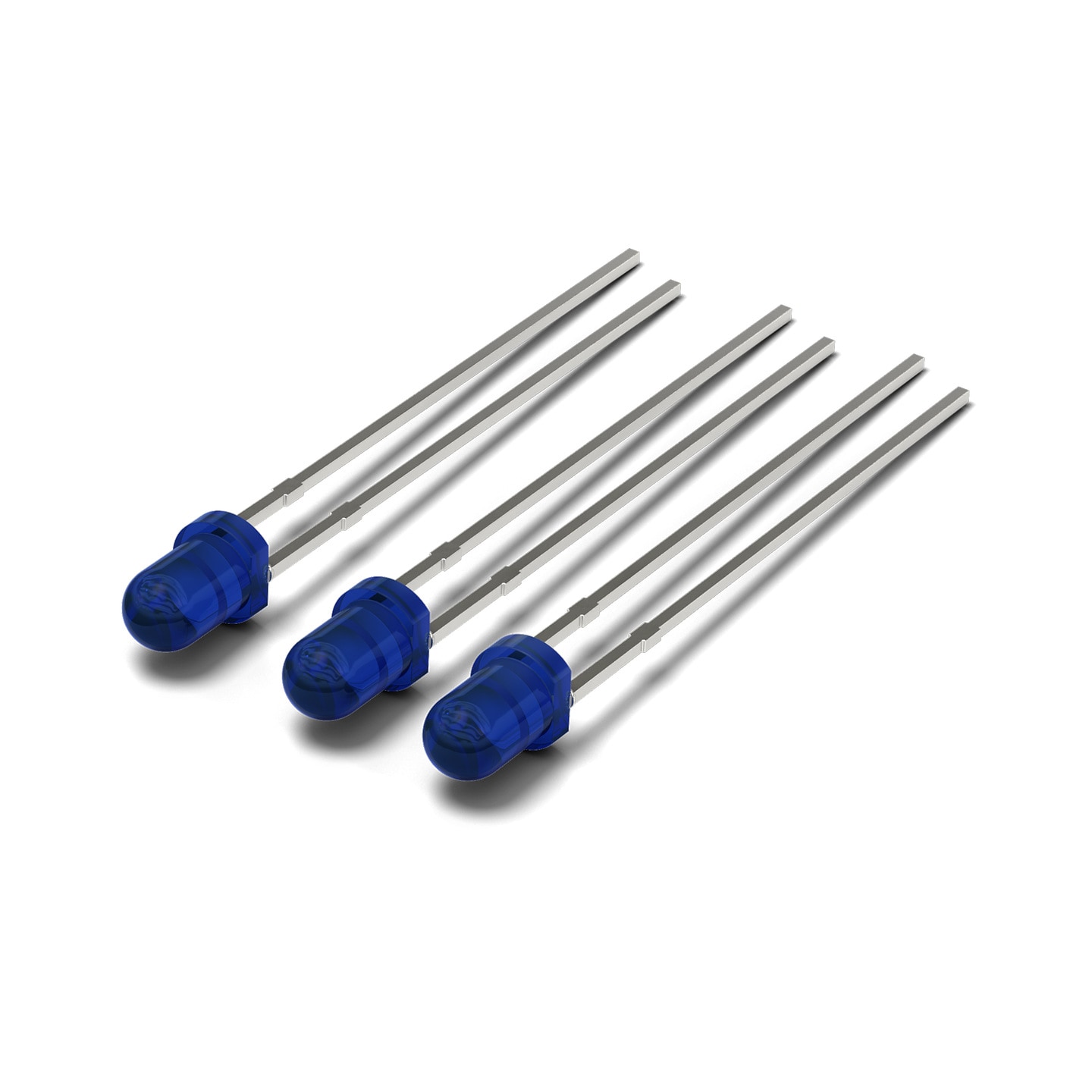

WL-TIRC THT Infrared Round Color

Bauform	Maße	Montageart

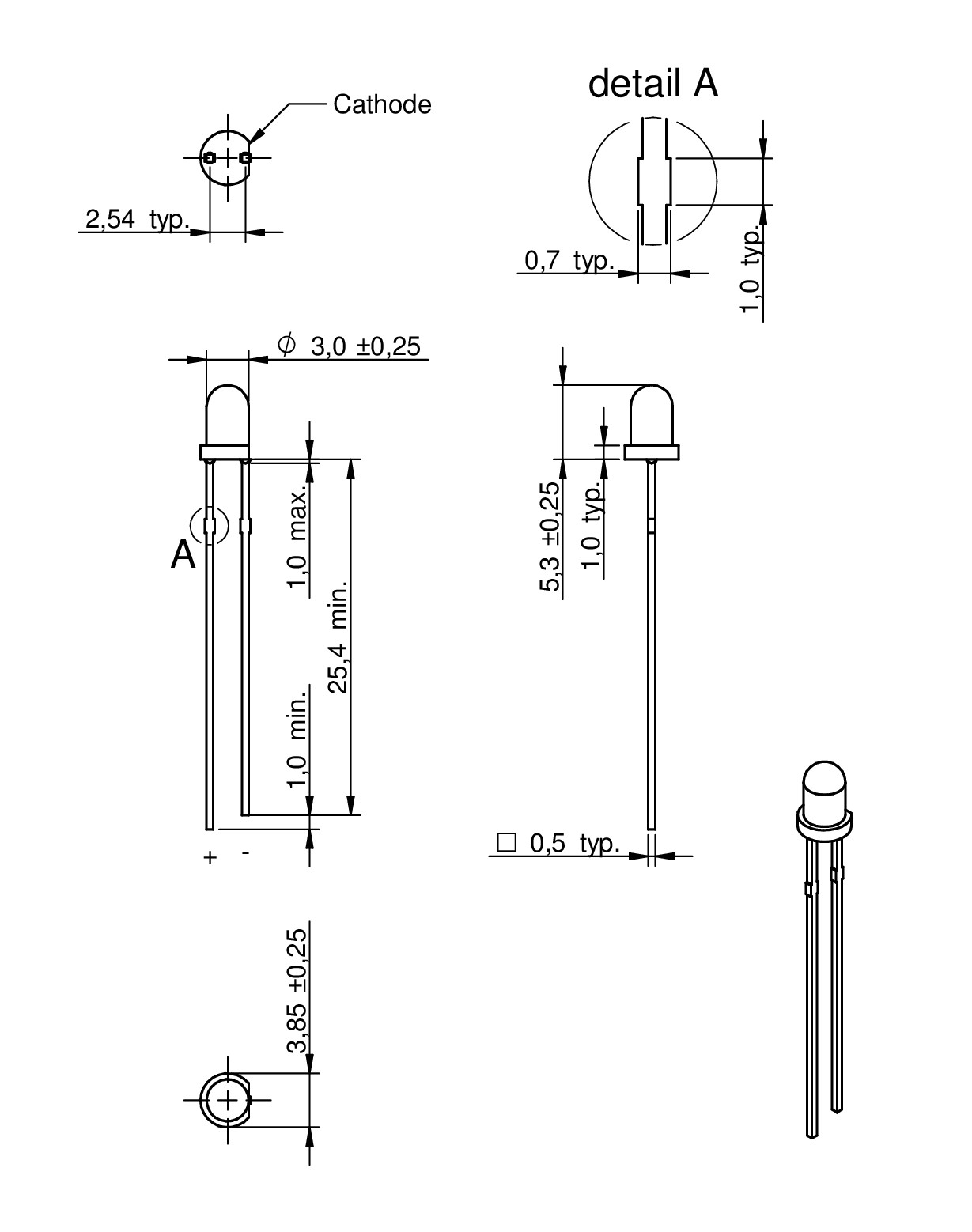

3 mm		THT

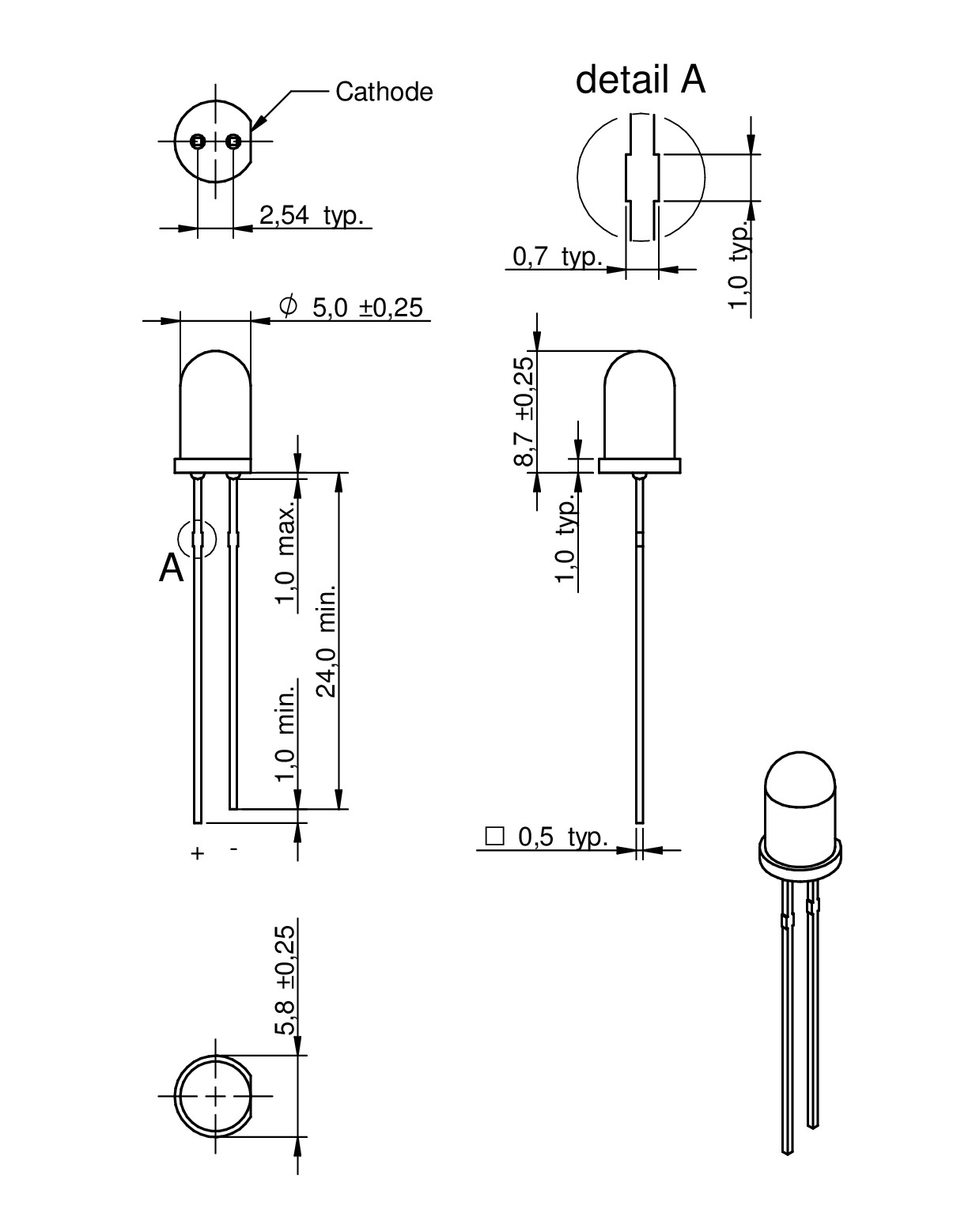

5 mm		THT

LTSpice-Dateien

LT
LTSpice_WL-TIRC (rev22a).zip
|
1.9 KB

Merkmale

Infrarot Emitter
Sehr hohe Strahlungsintensität
Standardgrößen 3 mm und 5 mm
Schnelle Schaltzeiten

Anwendung

Sensorik
Abstandsmessung
Fernbedienungen
Rauchmelder
Datenübertragung

Application Notes

ANO014 Signalübertragung mit IR-Dioden und Photodetektoren
PDF

Artikeldaten

Alle

3 mm

5 mm

Alle zurücksetzen

Artikeldaten filtern

Artikel in 2 Produktserien anzeigen

Artikel in 2 Produktserien

Alle zurücksetzen

Artikel Nr.	Datenblatt	Downloads	Status	λ_{Peak typ.}(nm)	λ_{Centroid max.}	I_{e typ.}(mW/sr)	V_{F typ.}(V)	2θ_{50% typ.}(°)	Chiptechnologie	MusterVerfügbarkeit & Muster
15400385F3590	SPEC850 nm, 845.0, 60 mW/sr	Verfügbarkeit –	Downloads7 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WL-TIRC (rev22c).IntLib \| 50 KB CDS Cadence_WL-TIRC (rev25a).zip \| 129.5 KB EAG Eagle_WL-TIRC (rev20a).lbr \| 17.4 KB KIC KiCad_WL-TIRC (rev26a).zip \| 33.2 KB CAD-Dateien ZIP IGS IGS_WL-TIRC_3mm (rev1).igs \| 245.1 KB STP STP_WL-TIRC_3mm (rev1).stp \| 76.5 KB Elektrische Modelle ZIP PSP PSpice_WL-TIRC (rev22a).zip \| 3.2 KB Alle 7 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Spitzen-Wellenlänge [typ.]850 nm	Schwerpunktwellenlänge [max.]845.0	(Ab)Strahlungsintensität [typ.]60 mW/sr	Durchlassspannung [typ.]1.5 V	Abstrahlwinkel Phi 0° [typ.]30 °	ChiptechnologieAlGaAs	–Verfügbarkeit prüfen
15400585F3590	SPEC850 nm, 845.0, 85 mW/sr	Verfügbarkeit –	Downloads7 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WL-TIRC (rev22c).IntLib \| 50 KB CDS Cadence_WL-TIRC (rev25a).zip \| 129.5 KB EAG Eagle_WL-TIRC (rev20a).lbr \| 17.4 KB KIC KiCad_WL-TIRC (rev26a).zip \| 33.2 KB CAD-Dateien ZIP IGS IGS_WL-TIRC_5mm (rev1).igs \| 234.3 KB STP STP_WL-TIRC_5mm (rev1).stp \| 74.2 KB Elektrische Modelle ZIP PSP PSpice_WL-TIRC (rev22a).zip \| 3.2 KB Alle 7 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Spitzen-Wellenlänge [typ.]850 nm	Schwerpunktwellenlänge [max.]845.0	(Ab)Strahlungsintensität [typ.]85 mW/sr	Durchlassspannung [typ.]1.5 V	Abstrahlwinkel Phi 0° [typ.]30 °	ChiptechnologieAlGaAs	–Verfügbarkeit prüfen
15400394F3590	SPEC940 nm, 940.0, 30 mW/sr	Verfügbarkeit –	Downloads7 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WL-TIRC (rev22c).IntLib \| 50 KB CDS Cadence_WL-TIRC (rev25a).zip \| 129.5 KB EAG Eagle_WL-TIRC (rev20a).lbr \| 17.4 KB KIC KiCad_WL-TIRC (rev26a).zip \| 33.2 KB CAD-Dateien ZIP IGS IGS_WL-TIRC_3mm (rev1).igs \| 245.1 KB STP STP_WL-TIRC_3mm (rev1).stp \| 76.5 KB Elektrische Modelle ZIP PSP PSpice_WL-TIRC (rev22a).zip \| 3.2 KB Alle 7 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Spitzen-Wellenlänge [typ.]940 nm	Schwerpunktwellenlänge [max.]940.0	(Ab)Strahlungsintensität [typ.]30 mW/sr	Durchlassspannung [typ.]1.3 V	Abstrahlwinkel Phi 0° [typ.]30 °	ChiptechnologieAlGaAs	–Verfügbarkeit prüfen
15400594F3590	SPEC940 nm, 940.0, 30 mW/sr	Verfügbarkeit –	Downloads7 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WL-TIRC (rev22c).IntLib \| 50 KB CDS Cadence_WL-TIRC (rev25a).zip \| 129.5 KB EAG Eagle_WL-TIRC (rev20a).lbr \| 17.4 KB KIC KiCad_WL-TIRC (rev26a).zip \| 33.2 KB CAD-Dateien ZIP IGS IGS_WL-TIRC_5mm (rev1).igs \| 234.3 KB STP STP_WL-TIRC_5mm (rev1).stp \| 74.2 KB Elektrische Modelle ZIP PSP PSpice_WL-TIRC (rev22a).zip \| 3.2 KB Alle 7 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Spitzen-Wellenlänge [typ.]940 nm	Schwerpunktwellenlänge [max.]940.0	(Ab)Strahlungsintensität [typ.]30 mW/sr	Durchlassspannung [typ.]1.3 V	Abstrahlwinkel Phi 0° [typ.]30 °	ChiptechnologieAlGaAs	–Verfügbarkeit prüfen

Videos

Würth Elektronik Webinar: Infrarot enthüllt - vom Datentransfer bis zur Biometrie.
