WL-SMSW SMT Mono-color Side View Waterclear

Bauform	L (mm)	B (mm)	H (mm)	Montageart

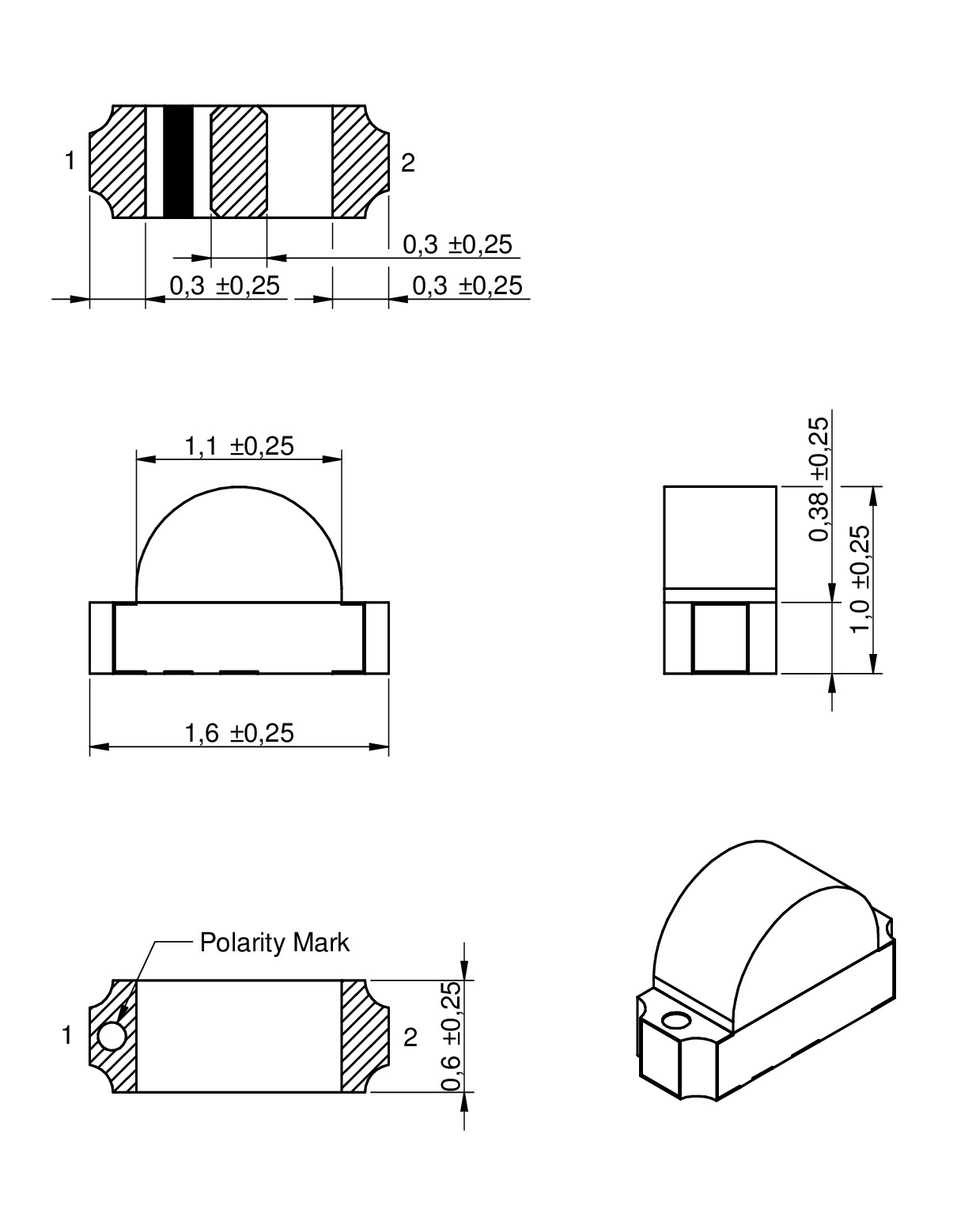

0603 Round	1.6	1	0.6	SMT

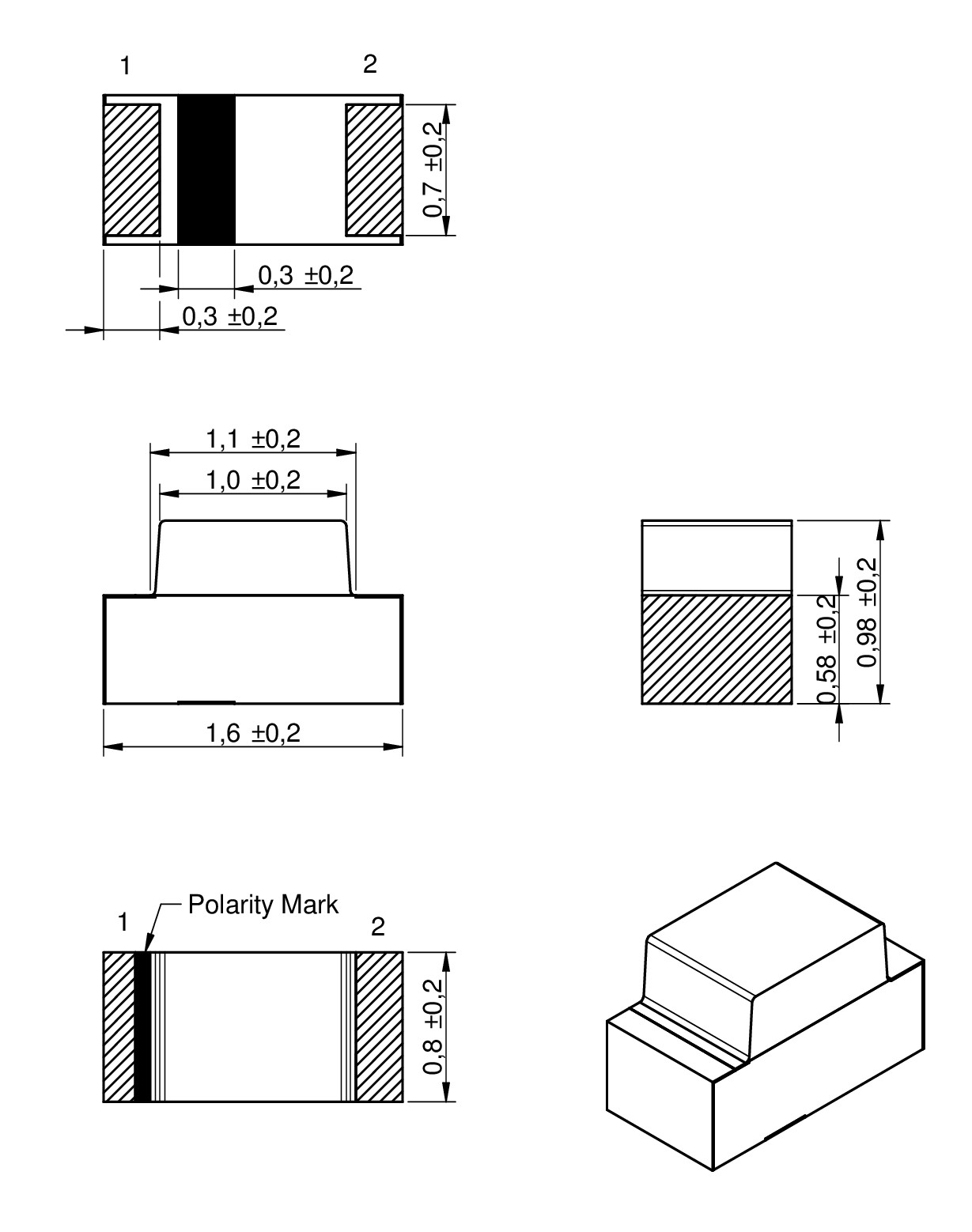

0603 Rectangular	1.6	0.98	0.8	SMT

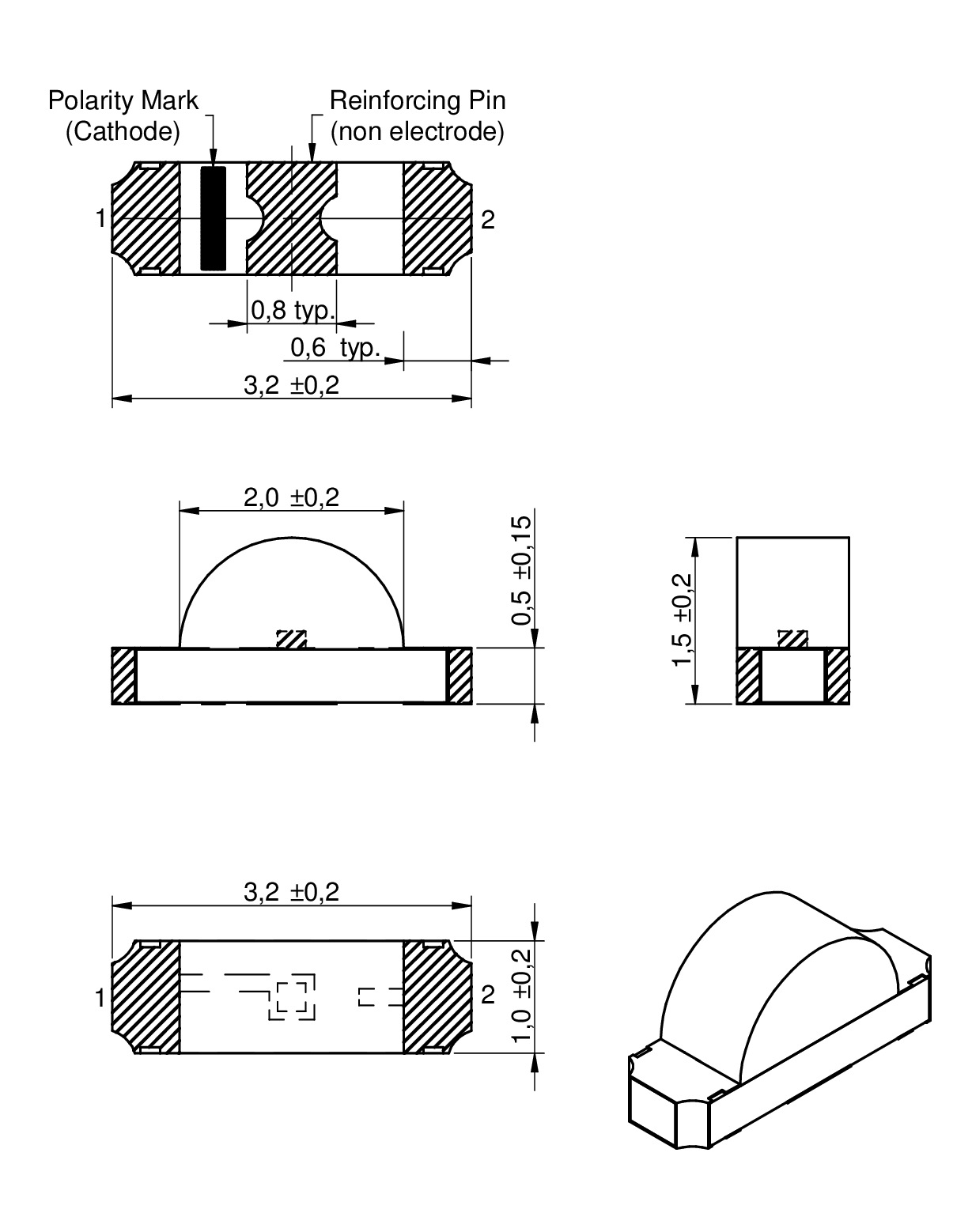

1204	3.2	1.5	1	SMT

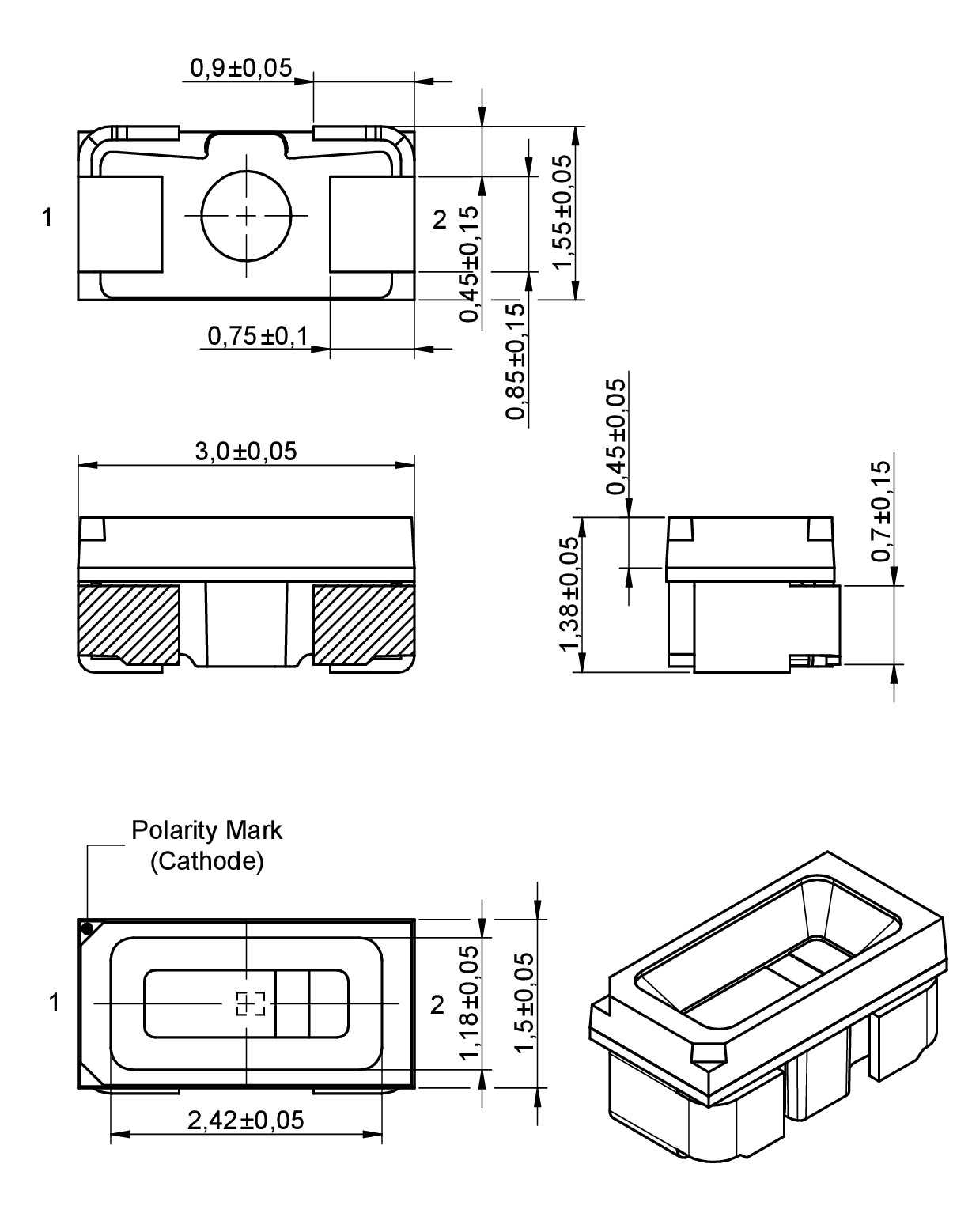

3014	3	1.32	1.45	SMT

LTSpice-Dateien

LT
LTSpice_WL-SMSW (rev22a).zip
|
2.2 KB

Merkmale

Hohe Zuverlässigkeit
Geringer Strombedarf
Keine UV/IR-Strahlung
Weiter Abstrahlungswinkel
Optimal für randbeleuchtete LED Bildschirme und Gegenlichtanzeigen
Ideal für Miniatur-Anwendungen
Kompatibel mit Bestückungsautomaten

Anwendung

Hintergrundbeleuchtung für LCD
Seitenbeleuchtungsanwendungen
Anzeige und Hintergrundbeleuchtung für Telekommunikation
Hintergrundbeleuchtung für ein Symbole, Schalter und Armaturenbrett
Allgemeine LED Beleuchtung

Artikeldaten

Alle

0603 Round

0603 Rectangular

1204

3014

Alle zurücksetzen

Artikeldaten filtern

Artikel in 4 Produktserien anzeigen

Artikel in 4 Produktserien

Alle zurücksetzen

Artikel Nr.	Datenblatt	Simulation	Downloads	Status	λ_{Dom typ.}(nm)	Emittierte Farbe	λ_{Peak typ.}(nm)	I_{V typ.}(mcd)	V_{F typ.}(V)	Chiptechnologie	2θ_{50% typ.}(°)	Demoboard	Design Kit	MusterVerfügbarkeit & Muster
155124BS73200	SPEC470 nm, Blau, 468 nm Anstehende PCN Aufgrund einer anstehenden PCN wird in Kürze eine Änderung am Bauteil durchgeführt. Anbei finden Sie die entsprechende PCN. Bei weiteren Fragen wenden Sie sich bitte an Ihren Vertriebsmitarbeiter. SPEC Datenblatt PCN PCN Dokument	Simulation	Verfügbarkeit –	Downloads7 Dateien EDA-Modelle: Bauteile ZIP ALT WL-SMSW (rev22b).IntLib \| 195.5 KB CDS Cadence_WL-SMSW (rev22a).zip \| 1000.8 KB EAG Eagle_WL-SMSW (rev22b).lbr \| 46.4 KB KIC KiCad_WL-SMSW (rev26b).zip \| 230.2 KB CAD-Dateien ZIP IGS Download_IGS_WL-SMSW-1204 (rev1).igs \| 704.3 KB STP Download_STP_WL-SMSW-1204 (rev1).stp \| 164.3 KB Elektrische Modelle ZIP PSP PSpice_WL-SMSW (rev22a).zip \| 7 KB Alle 7 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	dominante Wellenlänge [typ.]470 nm	Emittierte FarbeBlau	Spitzen-Wellenlänge [typ.]468 nm	Lichtstärke [typ.]150 mcd	Durchlassspannung [typ.]3.4 V	ChiptechnologieInGaN	Abstrahlwinkel Phi 0° [typ.]120 °	Demoboard 9999003	Design Kit –	–Verfügbarkeit prüfen
155124BS73200A	SPEC470 nm, Blau, 465 nm Anstehende PCN Aufgrund einer anstehenden PCN wird in Kürze eine Änderung am Bauteil durchgeführt. Anbei finden Sie die entsprechende PCN. Bei weiteren Fragen wenden Sie sich bitte an Ihren Vertriebsmitarbeiter. SPEC Datenblatt PCN PCN Dokument	Simulation	Verfügbarkeit –	Downloads7 Dateien EDA-Modelle: Bauteile ZIP ALT WL-SMSW (rev22b).IntLib \| 195.5 KB CDS Cadence_WL-SMSW (rev22a).zip \| 1000.8 KB EAG Eagle_WL-SMSW (rev22b).lbr \| 46.4 KB KIC KiCad_WL-SMSW (rev26b).zip \| 230.2 KB CAD-Dateien ZIP IGS Download_IGS_WL-SMSW-155124xx73200A (rev1).igs \| 721 KB STP Download_STP_WL-SMSW-155124xx73200A (rev1).stp \| 310.6 KB Elektrische Modelle ZIP PSP PSpice_WL-SMSW (rev22a).zip \| 7 KB Alle 7 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	dominante Wellenlänge [typ.]470 nm	Emittierte FarbeBlau	Spitzen-Wellenlänge [typ.]465 nm	Lichtstärke [typ.]120 mcd	Durchlassspannung [typ.]3.2 V	ChiptechnologieInGaN	Abstrahlwinkel Phi 0° [typ.]120 °	Demoboard –	Design Kit 150156	–Verfügbarkeit prüfen
155301BS73100	SPEC470 nm, Blau, 465 nm	Simulation	Verfügbarkeit –	Downloads7 Dateien EDA-Modelle: Bauteile ZIP ALT WL-SMSW (rev22b).IntLib \| 195.5 KB CDS Cadence_WL-SMSW (rev22a).zip \| 1000.8 KB EAG Eagle_WL-SMSW (rev22b).lbr \| 46.4 KB KIC KiCad_WL-SMSW (rev26b).zip \| 230.2 KB CAD-Dateien ZIP IGS Download_IGS_WL-SMSW_3014 (rev1).igs \| 1.1 MB STP Download_STP_WL-SMSW_3014 (rev1).stp \| 295.8 KB Elektrische Modelle ZIP PSP PSpice_WL-SMSW (rev22a).zip \| 7 KB Alle 7 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	dominante Wellenlänge [typ.]470 nm	Emittierte FarbeBlau	Spitzen-Wellenlänge [typ.]465 nm	Lichtstärke [typ.]400 mcd	Durchlassspannung [typ.]3.2 V	ChiptechnologieInGaN	Abstrahlwinkel Phi 0° [typ.]120 °	Demoboard –	Design Kit 150156	–Verfügbarkeit prüfen
155060BS73200	SPEC470 nm, Blau, 465 nm	Simulation	Verfügbarkeit –	Downloads8 Dateien EDA-Modelle: Bauteile ZIP ALT WL-SMSW (rev22b).IntLib \| 195.5 KB CDS Cadence_WL-SMSW (rev22a).zip \| 1000.8 KB EAG Eagle_WL-SMSW (rev22b).lbr \| 46.4 KB KIC KiCad_WL-SMSW (rev26b).zip \| 230.2 KB CAD-Dateien ZIP IGS Download_IGS_155060xx73200 (rev1).igs \| 759.5 KB STP Download_STEP_155060xx73200 (rev1).stp \| 190.8 KB Elektrische Modelle ZIP PSP PSpice_WL-SMSW (rev22a).zip \| 7 KB Zertifikate ZIP CER IR_LED_certificate_WL-SMSW-0603-ROUND (rev1).pdf \| 1.2 MB Alle 8 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	dominante Wellenlänge [typ.]470 nm	Emittierte FarbeBlau	Spitzen-Wellenlänge [typ.]465 nm	Lichtstärke [typ.]145 mcd	Durchlassspannung [typ.]3.2 V	ChiptechnologieInGaN	Abstrahlwinkel Phi 0° [typ.]120 °	Demoboard –	Design Kit 150156	–Verfügbarkeit prüfen
155060BS75300	SPEC470 nm, Blau, 465 nm	Simulation	Verfügbarkeit –	Downloads8 Dateien EDA-Modelle: Bauteile ZIP ALT WL-SMSW (rev22b).IntLib \| 195.5 KB CDS Cadence_WL-SMSW (rev22a).zip \| 1000.8 KB EAG Eagle_WL-SMSW (rev22b).lbr \| 46.4 KB KIC KiCad_WL-SMSW (rev26b).zip \| 230.2 KB CAD-Dateien ZIP IGS Download_IGS_155060xx75300 (rev1).igs \| 734.6 KB STP Download_STEP_155060xx75300 (rev1).stp \| 189 KB Elektrische Modelle ZIP PSP PSpice_WL-SMSW (rev22a).zip \| 7 KB Zertifikate ZIP CER IR_LEd_certificate_WL-SMSW-0603-RECTANGULAR (rev1).pdf \| 1.2 MB Alle 8 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	dominante Wellenlänge [typ.]470 nm	Emittierte FarbeBlau	Spitzen-Wellenlänge [typ.]465 nm	Lichtstärke [typ.]145 mcd	Durchlassspannung [typ.]3.2 V	ChiptechnologieInGaN	Abstrahlwinkel Phi 0° [typ.]140 °	Demoboard –	Design Kit 150156	–Verfügbarkeit prüfen
155124GS73200	SPEC525 nm, Grün, 520 nm Anstehende PCN Aufgrund einer anstehenden PCN wird in Kürze eine Änderung am Bauteil durchgeführt. Anbei finden Sie die entsprechende PCN. Bei weiteren Fragen wenden Sie sich bitte an Ihren Vertriebsmitarbeiter. SPEC Datenblatt PCN PCN Dokument	Simulation	Verfügbarkeit –	Downloads7 Dateien EDA-Modelle: Bauteile ZIP ALT WL-SMSW (rev22b).IntLib \| 195.5 KB CDS Cadence_WL-SMSW (rev22a).zip \| 1000.8 KB EAG Eagle_WL-SMSW (rev22b).lbr \| 46.4 KB KIC KiCad_WL-SMSW (rev26b).zip \| 230.2 KB CAD-Dateien ZIP IGS Download_IGS_WL-SMSW-1204 (rev1).igs \| 704.3 KB STP Download_STP_WL-SMSW-1204 (rev1).stp \| 164.3 KB Elektrische Modelle ZIP PSP PSpice_WL-SMSW (rev22a).zip \| 7 KB Alle 7 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	dominante Wellenlänge [typ.]525 nm	Emittierte FarbeGrün	Spitzen-Wellenlänge [typ.]520 nm	Lichtstärke [typ.]600 mcd	Durchlassspannung [typ.]3.3 V	ChiptechnologieInGaN	Abstrahlwinkel Phi 0° [typ.]120 °	Demoboard 9999003	Design Kit –	–Verfügbarkeit prüfen
155124GS73200A	SPEC525 nm, Grün, 520 nm Anstehende PCN Aufgrund einer anstehenden PCN wird in Kürze eine Änderung am Bauteil durchgeführt. Anbei finden Sie die entsprechende PCN. Bei weiteren Fragen wenden Sie sich bitte an Ihren Vertriebsmitarbeiter. SPEC Datenblatt PCN PCN Dokument	Simulation	Verfügbarkeit –	Downloads7 Dateien EDA-Modelle: Bauteile ZIP ALT WL-SMSW (rev22b).IntLib \| 195.5 KB CDS Cadence_WL-SMSW (rev22a).zip \| 1000.8 KB EAG Eagle_WL-SMSW (rev22b).lbr \| 46.4 KB KIC KiCad_WL-SMSW (rev26b).zip \| 230.2 KB CAD-Dateien ZIP IGS Download_IGS_WL-SMSW-155124xx73200A (rev1).igs \| 721 KB STP Download_STP_WL-SMSW-155124xx73200A (rev1).stp \| 310.6 KB Elektrische Modelle ZIP PSP PSpice_WL-SMSW (rev22a).zip \| 7 KB Alle 7 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	dominante Wellenlänge [typ.]525 nm	Emittierte FarbeGrün	Spitzen-Wellenlänge [typ.]520 nm	Lichtstärke [typ.]250 mcd	Durchlassspannung [typ.]3.3 V	ChiptechnologieInGaN	Abstrahlwinkel Phi 0° [typ.]120 °	Demoboard –	Design Kit 150156	–Verfügbarkeit prüfen
155301GS73100	SPEC525 nm, Grün, 515 nm	Simulation	Verfügbarkeit –	Downloads7 Dateien EDA-Modelle: Bauteile ZIP ALT WL-SMSW (rev22b).IntLib \| 195.5 KB CDS Cadence_WL-SMSW (rev22a).zip \| 1000.8 KB EAG Eagle_WL-SMSW (rev22b).lbr \| 46.4 KB KIC KiCad_WL-SMSW (rev26b).zip \| 230.2 KB CAD-Dateien ZIP IGS Download_IGS_WL-SMSW_3014 (rev1).igs \| 1.1 MB STP Download_STP_WL-SMSW_3014 (rev1).stp \| 295.8 KB Elektrische Modelle ZIP PSP PSpice_WL-SMSW (rev22a).zip \| 7 KB Alle 7 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	dominante Wellenlänge [typ.]525 nm	Emittierte FarbeGrün	Spitzen-Wellenlänge [typ.]515 nm	Lichtstärke [typ.]1500 mcd	Durchlassspannung [typ.]3.1 V	ChiptechnologieInGaN	Abstrahlwinkel Phi 0° [typ.]120 °	Demoboard –	Design Kit 150156	–Verfügbarkeit prüfen
155060GS73200	SPEC525 nm, Grün, 520 nm	Simulation	Verfügbarkeit –	Downloads8 Dateien EDA-Modelle: Bauteile ZIP ALT WL-SMSW (rev22b).IntLib \| 195.5 KB CDS Cadence_WL-SMSW (rev22a).zip \| 1000.8 KB EAG Eagle_WL-SMSW (rev22b).lbr \| 46.4 KB KIC KiCad_WL-SMSW (rev26b).zip \| 230.2 KB CAD-Dateien ZIP IGS Download_IGS_155060xx73200 (rev1).igs \| 759.5 KB STP Download_STEP_155060xx73200 (rev1).stp \| 190.8 KB Elektrische Modelle ZIP PSP PSpice_WL-SMSW (rev22a).zip \| 7 KB Zertifikate ZIP CER IR_LED_certificate_WL-SMSW-0603-ROUND (rev1).pdf \| 1.2 MB Alle 8 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	dominante Wellenlänge [typ.]525 nm	Emittierte FarbeGrün	Spitzen-Wellenlänge [typ.]520 nm	Lichtstärke [typ.]360 mcd	Durchlassspannung [typ.]3.3 V	ChiptechnologieInGaN	Abstrahlwinkel Phi 0° [typ.]120 °	Demoboard –	Design Kit 150156	–Verfügbarkeit prüfen
155060GS75300	SPEC525 nm, Grün, 515 nm	Simulation	Verfügbarkeit –	Downloads8 Dateien EDA-Modelle: Bauteile ZIP ALT WL-SMSW (rev22b).IntLib \| 195.5 KB CDS Cadence_WL-SMSW (rev22a).zip \| 1000.8 KB EAG Eagle_WL-SMSW (rev22b).lbr \| 46.4 KB KIC KiCad_WL-SMSW (rev26b).zip \| 230.2 KB CAD-Dateien ZIP IGS Download_IGS_155060xx75300 (rev1).igs \| 734.6 KB STP Download_STEP_155060xx75300 (rev1).stp \| 189 KB Elektrische Modelle ZIP PSP PSpice_WL-SMSW (rev22a).zip \| 7 KB Zertifikate ZIP CER IR_LED_certificate_WL-SMSW-0603-RECTANGULAR (rev1).pdf \| 1.2 MB Alle 8 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	dominante Wellenlänge [typ.]525 nm	Emittierte FarbeGrün	Spitzen-Wellenlänge [typ.]515 nm	Lichtstärke [typ.]560 mcd	Durchlassspannung [typ.]3.2 V	ChiptechnologieInGaN	Abstrahlwinkel Phi 0° [typ.]140 °	Demoboard –	Design Kit 150156	–Verfügbarkeit prüfen
155301VS73100	SPEC570 nm, Hellgrün, 572 nm	Simulation	Verfügbarkeit –	Downloads7 Dateien EDA-Modelle: Bauteile ZIP ALT WL-SMSW (rev22b).IntLib \| 195.5 KB CDS Cadence_WL-SMSW (rev22a).zip \| 1000.8 KB EAG Eagle_WL-SMSW (rev22b).lbr \| 46.4 KB KIC KiCad_WL-SMSW (rev26b).zip \| 230.2 KB CAD-Dateien ZIP IGS Download_IGS_WL-SMSW_3014 (rev1).igs \| 1.1 MB STP Download_STP_WL-SMSW_3014 (rev1).stp \| 295.8 KB Elektrische Modelle ZIP PSP PSpice_WL-SMSW (rev22a).zip \| 7 KB Alle 7 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	dominante Wellenlänge [typ.]570 nm	Emittierte FarbeHellgrün	Spitzen-Wellenlänge [typ.]572 nm	Lichtstärke [typ.]120 mcd	Durchlassspannung [typ.]2 V	ChiptechnologieAlInGaP	Abstrahlwinkel Phi 0° [typ.]120 °	Demoboard –	Design Kit 150156	–Verfügbarkeit prüfen
155060VS75300	SPEC570 nm, Hellgrün, 572 nm	Simulation	Verfügbarkeit –	Downloads8 Dateien EDA-Modelle: Bauteile ZIP ALT WL-SMSW (rev22b).IntLib \| 195.5 KB CDS Cadence_WL-SMSW (rev22a).zip \| 1000.8 KB EAG Eagle_WL-SMSW (rev22b).lbr \| 46.4 KB KIC KiCad_WL-SMSW (rev26b).zip \| 230.2 KB CAD-Dateien ZIP IGS Download_IGS_155060xx75300 (rev1).igs \| 734.6 KB STP Download_STEP_155060xx75300 (rev1).stp \| 189 KB Elektrische Modelle ZIP PSP PSpice_WL-SMSW (rev22a).zip \| 7 KB Zertifikate ZIP CER IR_LED_certificate_WL-SMSW-0603-RECTANGULAR (rev1).pdf \| 1.2 MB Alle 8 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	dominante Wellenlänge [typ.]570 nm	Emittierte FarbeHellgrün	Spitzen-Wellenlänge [typ.]572 nm	Lichtstärke [typ.]60 mcd	Durchlassspannung [typ.]2 V	ChiptechnologieAlInGaP	Abstrahlwinkel Phi 0° [typ.]140 °	Demoboard –	Design Kit 150156	–Verfügbarkeit prüfen
155124VS73200	SPEC573 nm, Hellgrün, 575 nm Anstehende PCN Aufgrund einer anstehenden PCN wird in Kürze eine Änderung am Bauteil durchgeführt. Anbei finden Sie die entsprechende PCN. Bei weiteren Fragen wenden Sie sich bitte an Ihren Vertriebsmitarbeiter. SPEC Datenblatt PCN PCN Dokument	Simulation	Verfügbarkeit –	Downloads7 Dateien EDA-Modelle: Bauteile ZIP ALT WL-SMSW (rev22b).IntLib \| 195.5 KB CDS Cadence_WL-SMSW (rev22a).zip \| 1000.8 KB EAG Eagle_WL-SMSW (rev22b).lbr \| 46.4 KB KIC KiCad_WL-SMSW (rev26b).zip \| 230.2 KB CAD-Dateien ZIP IGS Download_IGS_WL-SMSW-1204 (rev1).igs \| 704.3 KB STP Download_STP_WL-SMSW-1204 (rev1).stp \| 164.3 KB Elektrische Modelle ZIP PSP PSpice_WL-SMSW (rev22a).zip \| 7 KB Alle 7 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	dominante Wellenlänge [typ.]573 nm	Emittierte FarbeHellgrün	Spitzen-Wellenlänge [typ.]575 nm	Lichtstärke [typ.]50 mcd	Durchlassspannung [typ.]2 V	ChiptechnologieAlInGaP	Abstrahlwinkel Phi 0° [typ.]120 °	Demoboard 9999003	Design Kit –	–Verfügbarkeit prüfen
155124VS73200A	SPEC573 nm, Hellgrün, 575 nm Anstehende PCN Aufgrund einer anstehenden PCN wird in Kürze eine Änderung am Bauteil durchgeführt. Anbei finden Sie die entsprechende PCN. Bei weiteren Fragen wenden Sie sich bitte an Ihren Vertriebsmitarbeiter. SPEC Datenblatt PCN PCN Dokument	Simulation	Verfügbarkeit –	Downloads7 Dateien EDA-Modelle: Bauteile ZIP ALT WL-SMSW (rev22b).IntLib \| 195.5 KB CDS Cadence_WL-SMSW (rev22a).zip \| 1000.8 KB EAG Eagle_WL-SMSW (rev22b).lbr \| 46.4 KB KIC KiCad_WL-SMSW (rev26b).zip \| 230.2 KB CAD-Dateien ZIP IGS Download_IGS_WL-SMSW-155124xx73200A (rev1).igs \| 721 KB STP Download_STP_WL-SMSW-155124xx73200A (rev1).stp \| 310.6 KB Elektrische Modelle ZIP PSP PSpice_WL-SMSW (rev22a).zip \| 7 KB Alle 7 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	dominante Wellenlänge [typ.]573 nm	Emittierte FarbeHellgrün	Spitzen-Wellenlänge [typ.]575 nm	Lichtstärke [typ.]50 mcd	Durchlassspannung [typ.]2 V	ChiptechnologieAlInGaP	Abstrahlwinkel Phi 0° [typ.]120 °	Demoboard –	Design Kit 150156	–Verfügbarkeit prüfen
155060VS73200	SPEC573 nm, Hellgrün, 575 nm	Simulation	Verfügbarkeit –	Downloads8 Dateien EDA-Modelle: Bauteile ZIP ALT WL-SMSW (rev22b).IntLib \| 195.5 KB CDS Cadence_WL-SMSW (rev22a).zip \| 1000.8 KB EAG Eagle_WL-SMSW (rev22b).lbr \| 46.4 KB KIC KiCad_WL-SMSW (rev26b).zip \| 230.2 KB CAD-Dateien ZIP IGS Download_IGS_155060xx73200 (rev1).igs \| 759.5 KB STP Download_STEP_155060xx73200 (rev1).stp \| 190.8 KB Elektrische Modelle ZIP PSP PSpice_WL-SMSW (rev22a).zip \| 7 KB Zertifikate ZIP CER IR_LED_certificate_WL-SMSW-0603-ROUND (rev1).pdf \| 1.2 MB Alle 8 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	dominante Wellenlänge [typ.]573 nm	Emittierte FarbeHellgrün	Spitzen-Wellenlänge [typ.]575 nm	Lichtstärke [typ.]70 mcd	Durchlassspannung [typ.]2 V	ChiptechnologieAlInGaP	Abstrahlwinkel Phi 0° [typ.]120 °	Demoboard –	Design Kit 150156	–Verfügbarkeit prüfen
155124YS73200	SPEC589 nm, Gelb, 592 nm Anstehende PCN Aufgrund einer anstehenden PCN wird in Kürze eine Änderung am Bauteil durchgeführt. Anbei finden Sie die entsprechende PCN. Bei weiteren Fragen wenden Sie sich bitte an Ihren Vertriebsmitarbeiter. SPEC Datenblatt PCN PCN Dokument	Simulation	Verfügbarkeit –	Downloads7 Dateien EDA-Modelle: Bauteile ZIP ALT WL-SMSW (rev22b).IntLib \| 195.5 KB CDS Cadence_WL-SMSW (rev22a).zip \| 1000.8 KB EAG Eagle_WL-SMSW (rev22b).lbr \| 46.4 KB KIC KiCad_WL-SMSW (rev26b).zip \| 230.2 KB CAD-Dateien ZIP IGS Download_IGS_WL-SMSW-1204 (rev1).igs \| 704.3 KB STP Download_STP_WL-SMSW-1204 (rev1).stp \| 164.3 KB Elektrische Modelle ZIP PSP PSpice_WL-SMSW (rev22a).zip \| 7 KB Alle 7 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	dominante Wellenlänge [typ.]589 nm	Emittierte FarbeGelb	Spitzen-Wellenlänge [typ.]592 nm	Lichtstärke [typ.]130 mcd	Durchlassspannung [typ.]2 V	ChiptechnologieAlInGaP	Abstrahlwinkel Phi 0° [typ.]120 °	Demoboard 9999003	Design Kit –	–Verfügbarkeit prüfen
155124YS73200A	SPEC589 nm, Gelb, 591 nm Anstehende PCN Aufgrund einer anstehenden PCN wird in Kürze eine Änderung am Bauteil durchgeführt. Anbei finden Sie die entsprechende PCN. Bei weiteren Fragen wenden Sie sich bitte an Ihren Vertriebsmitarbeiter. SPEC Datenblatt PCN PCN Dokument	Simulation	Verfügbarkeit –	Downloads7 Dateien EDA-Modelle: Bauteile ZIP ALT WL-SMSW (rev22b).IntLib \| 195.5 KB CDS Cadence_WL-SMSW (rev22a).zip \| 1000.8 KB EAG Eagle_WL-SMSW (rev22b).lbr \| 46.4 KB KIC KiCad_WL-SMSW (rev26b).zip \| 230.2 KB CAD-Dateien ZIP IGS Download_IGS_WL-SMSW-155124xx73200A (rev1).igs \| 721 KB STP Download_STP_WL-SMSW-155124xx73200A (rev1).stp \| 310.6 KB Elektrische Modelle ZIP PSP PSpice_WL-SMSW (rev22a).zip \| 7 KB Alle 7 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	dominante Wellenlänge [typ.]589 nm	Emittierte FarbeGelb	Spitzen-Wellenlänge [typ.]591 nm	Lichtstärke [typ.]80 mcd	Durchlassspannung [typ.]2 V	ChiptechnologieAlInGaP	Abstrahlwinkel Phi 0° [typ.]120 °	Demoboard –	Design Kit 150156	–Verfügbarkeit prüfen
155060YS73200	SPEC589 nm, Gelb, 591 nm	Simulation	Verfügbarkeit –	Downloads8 Dateien EDA-Modelle: Bauteile ZIP ALT WL-SMSW (rev22b).IntLib \| 195.5 KB CDS Cadence_WL-SMSW (rev22a).zip \| 1000.8 KB EAG Eagle_WL-SMSW (rev22b).lbr \| 46.4 KB KIC KiCad_WL-SMSW (rev26b).zip \| 230.2 KB CAD-Dateien ZIP IGS Download_IGS_155060xx73200 (rev1).igs \| 759.5 KB STP Download_STEP_155060xx73200 (rev1).stp \| 190.8 KB Elektrische Modelle ZIP PSP PSpice_WL-SMSW (rev22a).zip \| 7 KB Zertifikate ZIP CER IR_LED_certificate_WL-SMSW-0603-ROUND (rev1).pdf \| 1.2 MB Alle 8 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	dominante Wellenlänge [typ.]589 nm	Emittierte FarbeGelb	Spitzen-Wellenlänge [typ.]591 nm	Lichtstärke [typ.]150 mcd	Durchlassspannung [typ.]2 V	ChiptechnologieAlInGaP	Abstrahlwinkel Phi 0° [typ.]120 °	Demoboard –	Design Kit 150156	–Verfügbarkeit prüfen
155301YS73100	SPEC590 nm, Gelb, 592 nm	Simulation	Verfügbarkeit –	Downloads7 Dateien EDA-Modelle: Bauteile ZIP ALT WL-SMSW (rev22b).IntLib \| 195.5 KB CDS Cadence_WL-SMSW (rev22a).zip \| 1000.8 KB EAG Eagle_WL-SMSW (rev22b).lbr \| 46.4 KB KIC KiCad_WL-SMSW (rev26b).zip \| 230.2 KB CAD-Dateien ZIP IGS Download_IGS_WL-SMSW_3014 (rev1).igs \| 1.1 MB STP Download_STP_WL-SMSW_3014 (rev1).stp \| 295.8 KB Elektrische Modelle ZIP PSP PSpice_WL-SMSW (rev22a).zip \| 7 KB Alle 7 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	dominante Wellenlänge [typ.]590 nm	Emittierte FarbeGelb	Spitzen-Wellenlänge [typ.]592 nm	Lichtstärke [typ.]300 mcd	Durchlassspannung [typ.]2 V	ChiptechnologieAlInGaP	Abstrahlwinkel Phi 0° [typ.]120 °	Demoboard –	Design Kit 150156	–Verfügbarkeit prüfen
155060YS75300	SPEC590 nm, Gelb, 595 nm	Simulation	Verfügbarkeit –	Downloads8 Dateien EDA-Modelle: Bauteile ZIP ALT WL-SMSW (rev22b).IntLib \| 195.5 KB CDS Cadence_WL-SMSW (rev22a).zip \| 1000.8 KB EAG Eagle_WL-SMSW (rev22b).lbr \| 46.4 KB KIC KiCad_WL-SMSW (rev26b).zip \| 230.2 KB CAD-Dateien ZIP IGS Download_IGS_155060xx75300 (rev1).igs \| 734.6 KB STP Download_STEP_155060xx75300 (rev1).stp \| 189 KB Elektrische Modelle ZIP PSP PSpice_WL-SMSW (rev22a).zip \| 7 KB Zertifikate ZIP CER IR_LED_certificate_WL-SMSW-0603-RECTANGULAR (rev1).pdf \| 964.2 KB Alle 8 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	dominante Wellenlänge [typ.]590 nm	Emittierte FarbeGelb	Spitzen-Wellenlänge [typ.]595 nm	Lichtstärke [typ.]150 mcd	Durchlassspannung [typ.]2 V	ChiptechnologieAlInGaP	Abstrahlwinkel Phi 0° [typ.]140 °	Demoboard –	Design Kit 150156	–Verfügbarkeit prüfen
155060AS73200	SPEC605 nm, Bernstein, 609 nm	Simulation	Verfügbarkeit –	Downloads8 Dateien EDA-Modelle: Bauteile ZIP ALT WL-SMSW (rev22b).IntLib \| 195.5 KB CDS Cadence_WL-SMSW (rev22a).zip \| 1000.8 KB EAG Eagle_WL-SMSW (rev22b).lbr \| 46.4 KB KIC KiCad_WL-SMSW (rev26b).zip \| 230.2 KB CAD-Dateien ZIP IGS Download_IGS_155060xx73200 (rev1).igs \| 759.5 KB STP Download_STEP_155060xx73200 (rev1).stp \| 190.8 KB Elektrische Modelle ZIP PSP PSpice_WL-SMSW (rev22a).zip \| 7 KB Zertifikate ZIP CER IR_LED_certificate_WL-SMSW-0603-ROUND (rev1).pdf \| 1.2 MB Alle 8 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	dominante Wellenlänge [typ.]605 nm	Emittierte FarbeBernstein	Spitzen-Wellenlänge [typ.]609 nm	Lichtstärke [typ.]120 mcd	Durchlassspannung [typ.]2 V	ChiptechnologieAlInGaP	Abstrahlwinkel Phi 0° [typ.]120 °	Demoboard –	Design Kit 150156	–Verfügbarkeit prüfen
155060AS75300	SPEC605 nm, Bernstein, 610 nm	Simulation	Verfügbarkeit –	Downloads8 Dateien EDA-Modelle: Bauteile ZIP ALT WL-SMSW (rev22b).IntLib \| 195.5 KB CDS Cadence_WL-SMSW (rev22a).zip \| 1000.8 KB EAG Eagle_WL-SMSW (rev22b).lbr \| 46.4 KB KIC KiCad_WL-SMSW (rev26b).zip \| 230.2 KB CAD-Dateien ZIP IGS Download_IGS_155060xx75300 (rev1).igs \| 734.6 KB STP Download_STEP_155060xx75300 (rev1).stp \| 189 KB Elektrische Modelle ZIP PSP PSpice_WL-SMSW (rev22a).zip \| 7 KB Zertifikate ZIP CER IR_LED_certficate_WL-SMSW-0603-RECTANGULAR (rev1).pdf \| 1.2 MB Alle 8 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	dominante Wellenlänge [typ.]605 nm	Emittierte FarbeBernstein	Spitzen-Wellenlänge [typ.]610 nm	Lichtstärke [typ.]120 mcd	Durchlassspannung [typ.]2 V	ChiptechnologieAlInGaP	Abstrahlwinkel Phi 0° [typ.]140 °	Demoboard –	Design Kit 150156	–Verfügbarkeit prüfen
155124RS73200	SPEC624 nm, Rot, 632 nm Anstehende PCN Aufgrund einer anstehenden PCN wird in Kürze eine Änderung am Bauteil durchgeführt. Anbei finden Sie die entsprechende PCN. Bei weiteren Fragen wenden Sie sich bitte an Ihren Vertriebsmitarbeiter. SPEC Datenblatt PCN PCN Dokument	Simulation	Verfügbarkeit –	Downloads7 Dateien EDA-Modelle: Bauteile ZIP ALT WL-SMSW (rev22b).IntLib \| 195.5 KB CDS Cadence_WL-SMSW (rev22a).zip \| 1000.8 KB EAG Eagle_WL-SMSW (rev22b).lbr \| 46.4 KB KIC KiCad_WL-SMSW (rev26b).zip \| 230.2 KB CAD-Dateien ZIP IGS Download_IGS_WL-SMSW-1204 (rev1).igs \| 704.3 KB STP Download_STP_WL-SMSW-1204 (rev1).stp \| 164.3 KB Elektrische Modelle ZIP PSP PSpice_WL-SMSW (rev22a).zip \| 7 KB Alle 7 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	dominante Wellenlänge [typ.]624 nm	Emittierte FarbeRot	Spitzen-Wellenlänge [typ.]632 nm	Lichtstärke [typ.]130 mcd	Durchlassspannung [typ.]2 V	ChiptechnologieAlInGaP	Abstrahlwinkel Phi 0° [typ.]120 °	Demoboard 9999003	Design Kit –	–Verfügbarkeit prüfen
155124RS73200A	SPEC624 nm, Rot, 632 nm Anstehende PCN Aufgrund einer anstehenden PCN wird in Kürze eine Änderung am Bauteil durchgeführt. Anbei finden Sie die entsprechende PCN. Bei weiteren Fragen wenden Sie sich bitte an Ihren Vertriebsmitarbeiter. SPEC Datenblatt PCN PCN Dokument	Simulation	Verfügbarkeit –	Downloads7 Dateien EDA-Modelle: Bauteile ZIP ALT WL-SMSW (rev22b).IntLib \| 195.5 KB CDS Cadence_WL-SMSW (rev22a).zip \| 1000.8 KB EAG Eagle_WL-SMSW (rev22b).lbr \| 46.4 KB KIC KiCad_WL-SMSW (rev26b).zip \| 230.2 KB CAD-Dateien ZIP IGS Download_IGS_WL-SMSW-155124xx73200A (rev1).igs \| 721 KB STP Download_STP_WL-SMSW-155124xx73200A (rev1).stp \| 310.6 KB Elektrische Modelle ZIP PSP PSpice_WL-SMSW (rev22a).zip \| 7 KB Alle 7 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	dominante Wellenlänge [typ.]624 nm	Emittierte FarbeRot	Spitzen-Wellenlänge [typ.]632 nm	Lichtstärke [typ.]70 mcd	Durchlassspannung [typ.]2 V	ChiptechnologieAlInGaP	Abstrahlwinkel Phi 0° [typ.]120 °	Demoboard –	Design Kit 150156	–Verfügbarkeit prüfen
155060RS73200	SPEC624 nm, Rot, 632 nm	Simulation	Verfügbarkeit –	Downloads8 Dateien EDA-Modelle: Bauteile ZIP ALT WL-SMSW (rev22b).IntLib \| 195.5 KB CDS Cadence_WL-SMSW (rev22a).zip \| 1000.8 KB EAG Eagle_WL-SMSW (rev22b).lbr \| 46.4 KB KIC KiCad_WL-SMSW (rev26b).zip \| 230.2 KB CAD-Dateien ZIP IGS Download_IGS_155060xx73200 (rev1).igs \| 759.5 KB STP Download_STEP_155060xx73200 (rev1).stp \| 190.8 KB Elektrische Modelle ZIP PSP PSpice_WL-SMSW (rev22a).zip \| 7 KB Zertifikate ZIP CER IR_LED_certificate_WL-SMSW-0603-ROUND (rev1).pdf \| 1.2 MB Alle 8 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	dominante Wellenlänge [typ.]624 nm	Emittierte FarbeRot	Spitzen-Wellenlänge [typ.]632 nm	Lichtstärke [typ.]150 mcd	Durchlassspannung [typ.]2 V	ChiptechnologieAlInGaP	Abstrahlwinkel Phi 0° [typ.]120 °	Demoboard –	Design Kit 150156	–Verfügbarkeit prüfen
155301RS73100	SPEC625 nm, Rot, 630 nm	Simulation	Verfügbarkeit –	Downloads7 Dateien EDA-Modelle: Bauteile ZIP ALT WL-SMSW (rev22b).IntLib \| 195.5 KB CDS Cadence_WL-SMSW (rev22a).zip \| 1000.8 KB EAG Eagle_WL-SMSW (rev22b).lbr \| 46.4 KB KIC KiCad_WL-SMSW (rev26b).zip \| 230.2 KB CAD-Dateien ZIP IGS Download_IGS_WL-SMSW_3014 (rev1).igs \| 1.1 MB STP Download_STP_WL-SMSW_3014 (rev1).stp \| 295.8 KB Elektrische Modelle ZIP PSP PSpice_WL-SMSW (rev22a).zip \| 7 KB Alle 7 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	dominante Wellenlänge [typ.]625 nm	Emittierte FarbeRot	Spitzen-Wellenlänge [typ.]630 nm	Lichtstärke [typ.]350 mcd	Durchlassspannung [typ.]2 V	ChiptechnologieAlInGaP	Abstrahlwinkel Phi 0° [typ.]120 °	Demoboard –	Design Kit 150156	–Verfügbarkeit prüfen
155060RS75300	SPEC625 nm, Rot, 630 nm	Simulation	Verfügbarkeit –	Downloads8 Dateien EDA-Modelle: Bauteile ZIP ALT WL-SMSW (rev22b).IntLib \| 195.5 KB CDS Cadence_WL-SMSW (rev22a).zip \| 1000.8 KB EAG Eagle_WL-SMSW (rev22b).lbr \| 46.4 KB KIC KiCad_WL-SMSW (rev26b).zip \| 230.2 KB CAD-Dateien ZIP IGS Download_IGS_155060xx75300 (rev1).igs \| 734.6 KB STP Download_STEP_155060xx75300 (rev1).stp \| 189 KB Elektrische Modelle ZIP PSP PSpice_WL-SMSW (rev22a).zip \| 7 KB Zertifikate ZIP CER IR_LED_certificate_WL-SMSW-0603-RECTANGULAR (rev1).pdf \| 1.2 MB Alle 8 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	dominante Wellenlänge [typ.]625 nm	Emittierte FarbeRot	Spitzen-Wellenlänge [typ.]630 nm	Lichtstärke [typ.]150 mcd	Durchlassspannung [typ.]2 V	ChiptechnologieAlInGaP	Abstrahlwinkel Phi 0° [typ.]140 °	Demoboard –	Design Kit 150156	–Verfügbarkeit prüfen
155060SS73200	SPEC630 nm, Superrot, 645 nm	Simulation	Verfügbarkeit –	Downloads8 Dateien EDA-Modelle: Bauteile ZIP ALT WL-SMSW (rev22b).IntLib \| 195.5 KB CDS Cadence_WL-SMSW (rev22a).zip \| 1000.8 KB EAG Eagle_WL-SMSW (rev22b).lbr \| 46.4 KB KIC KiCad_WL-SMSW (rev26b).zip \| 230.2 KB CAD-Dateien ZIP IGS Download_IGS_155060xx73200 (rev1).igs \| 759.5 KB STP Download_STEP_155060xx73200 (rev1).stp \| 190.8 KB Elektrische Modelle ZIP PSP PSpice_WL-SMSW (rev22a).zip \| 7 KB Zertifikate ZIP CER IR_LED_certificate_WL-SMSW-0603-ROUND (rev1).pdf \| 1.2 MB Alle 8 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	dominante Wellenlänge [typ.]630 nm	Emittierte FarbeSuperrot	Spitzen-Wellenlänge [typ.]645 nm	Lichtstärke [typ.]80 mcd	Durchlassspannung [typ.]2 V	ChiptechnologieAlInGaP	Abstrahlwinkel Phi 0° [typ.]120 °	Demoboard –	Design Kit 150156	–Verfügbarkeit prüfen
155060SS75300	SPEC630 nm, Superrot, 645 nm	Simulation	Verfügbarkeit –	Downloads8 Dateien EDA-Modelle: Bauteile ZIP ALT WL-SMSW (rev22b).IntLib \| 195.5 KB CDS Cadence_WL-SMSW (rev22a).zip \| 1000.8 KB EAG Eagle_WL-SMSW (rev22b).lbr \| 46.4 KB KIC KiCad_WL-SMSW (rev26b).zip \| 230.2 KB CAD-Dateien ZIP IGS Download_IGS_155060xx75300 (rev1).igs \| 734.6 KB STP Download_STEP_155060xx75300 (rev1).stp \| 189 KB Elektrische Modelle ZIP PSP PSpice_WL-SMSW (rev22a).zip \| 7 KB Zertifikate ZIP CER IR_LED_certificate_WL-SMSW-0603-RECTANGULAR (rev1).pdf \| 1.2 MB Alle 8 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	dominante Wellenlänge [typ.]630 nm	Emittierte FarbeSuperrot	Spitzen-Wellenlänge [typ.]645 nm	Lichtstärke [typ.]80 mcd	Durchlassspannung [typ.]2 V	ChiptechnologieAlInGaP	Abstrahlwinkel Phi 0° [typ.]140 °	Demoboard –	Design Kit 150156	–Verfügbarkeit prüfen
