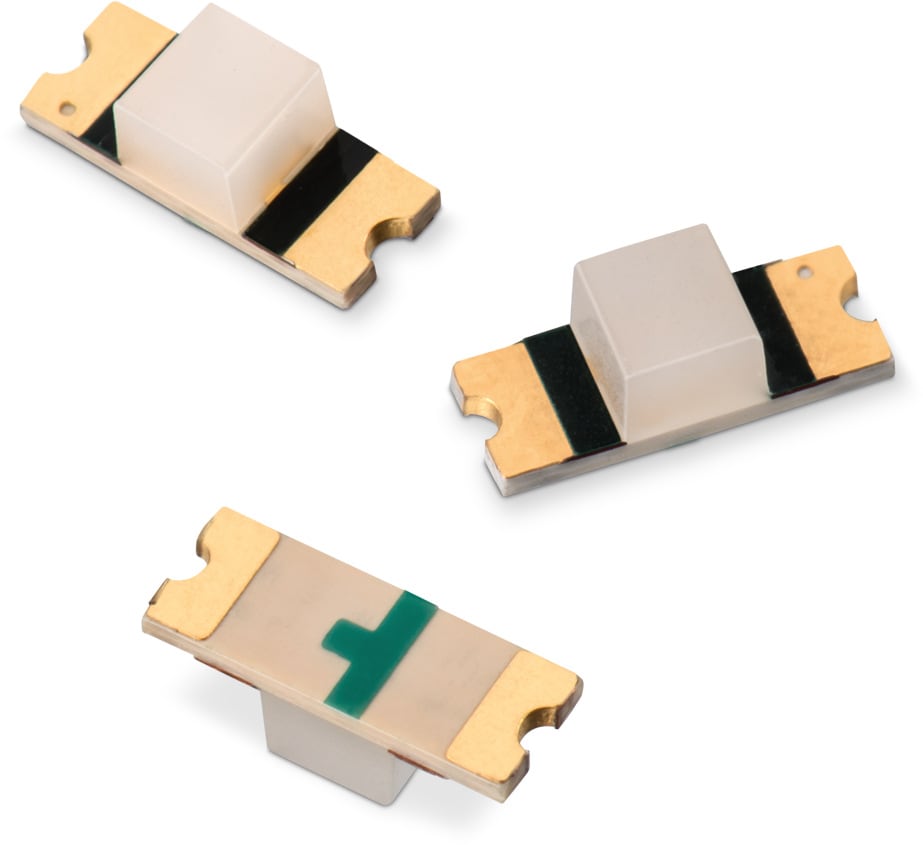

WL-SMRD SMT Mono-color Reverse Mount Diffused

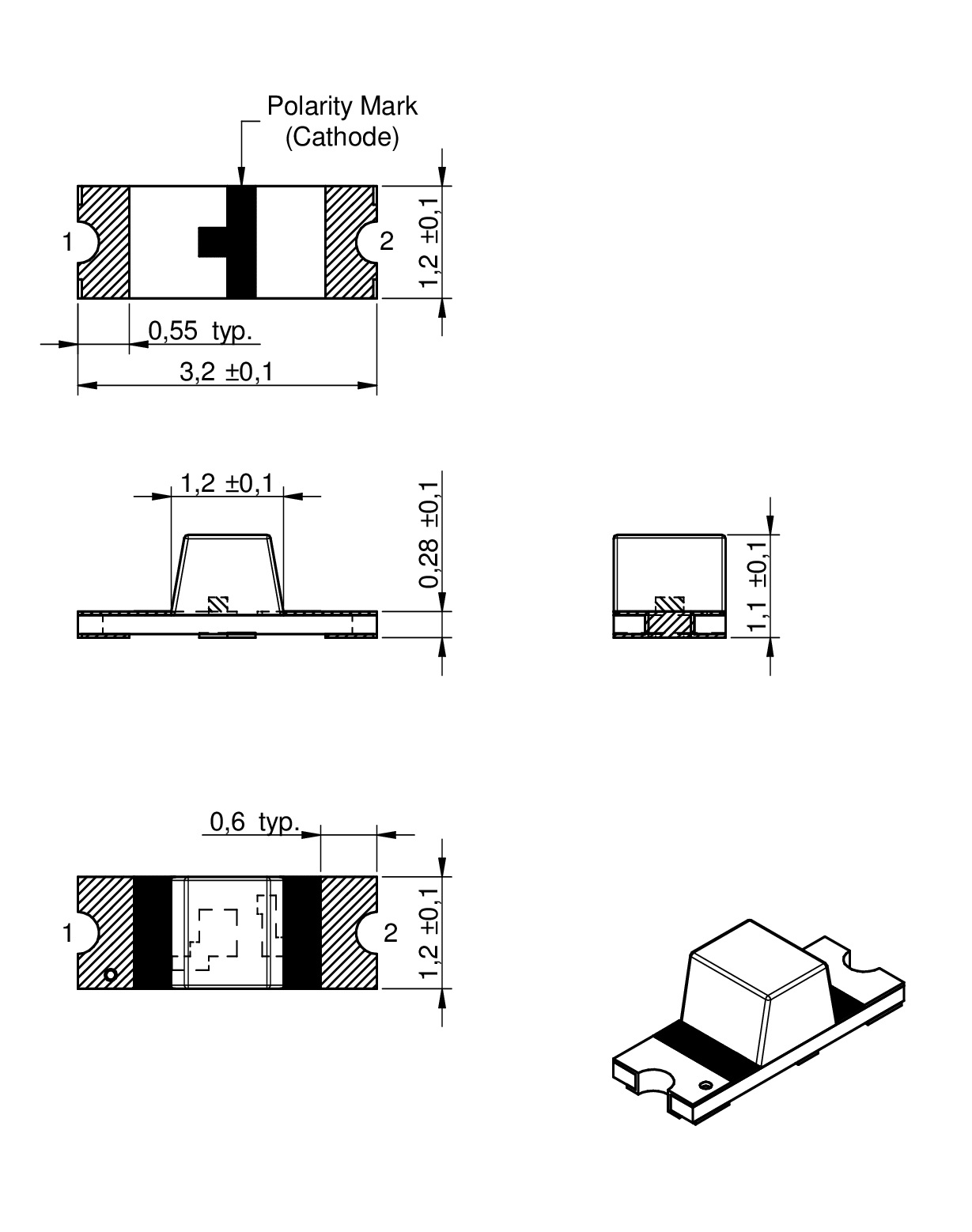

Bauform	Maße	L (mm)	B (mm)	H (mm)	Montageart
1205		3.2	1.2	1.1	SMT

LTSpice-Dateien

LT
LTSpice_WL-SMRD (rev22a).zip
|
1.9 KB

Merkmale

Kleine, schmale und platzsparende Baugröße
Ideal für Anwendungen mit begrenztem Platz
Weiter Abstrahlungswinkel
Geringer Energieverbrauch
Anschlussfläche nach industriellem Standard
Kleines Paket mit außergewöhnlicher Helligkeit
Kompatibel mit Bestückungsautomaten
Diffuse Linse

Anwendung

Frontanzeigeleuchten
LCD Hintergrundbeleuchtung
Hintergrundbeleuchtung von Tastaturen
Drucktasterhintergrundbeleuchtung
Symbol- und Schalterbeleuchtung
Allgemeinbeleuchtung

Artikeldaten

1205

Alle zurücksetzen

Artikeldaten filtern

Artikel in 1 Produktserien anzeigen

Artikel in 1 Produktserien

Alle zurücksetzen

Jetzt einloggen, um Verfügbarkeiten zu sehen und Verfügbarkeitsprognosen anzufragen. LOGIN

	Artikel Nr.	Datenblatt	Simulation	Downloads	Status	λ_{Dom typ.}(nm)	Emittierte Farbe	λ_{Peak typ.}(nm)	I_{V typ.}(mcd)	V_{F typ.}(V)	Chiptechnologie	2θ_{50% typ.}(°)	Demoboard	Design Kit	MusterVerfügbarkeit & Muster

Jetzt einloggen, um Verfügbarkeiten zu sehen und Verfügbarkeitsprognosen anzufragen. LOGIN
	156125BS57000	SPEC470 nm, Blau, 465 nm	Simulation	Verfügbarkeit –	Downloads7 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WL-SMRD (rev22b).IntLib \| 115.5 KB CDS CADENCE_WL-SMRD (rev25a).zip \| 295.5 KB EAG Eagle_WL-SMRD (rev22a).lbr \| 21.8 KB KIC KiCad_WL-SMRD (rev26a).zip \| 94.5 KB CAD-Dateien ZIP IGS Download_IGS_WL-SMRD-1205 (rev1).igs \| 769.1 KB STP Download_STP_WL-SMRD-1205 (rev1).stp \| 318.2 KB Elektrische Modelle ZIP PSP PSpice_WL-SMRD (rev22a).zip \| 3.3 KB Alle 7 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	dominante Wellenlänge [typ.]470 nm	Emittierte FarbeBlau	Spitzen-Wellenlänge [typ.]465 nm	Lichtstärke [typ.]80 mcd	Durchlassspannung [typ.]3.2 V	ChiptechnologieInGaN	Abstrahlwinkel Phi 0° [typ.]160 °	Demoboard 9999003	Design Kit 150156	–Verfügbarkeit prüfen
	156125GS57000	SPEC525 nm, Grün, 520 nm	Simulation	Verfügbarkeit –	Downloads7 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WL-SMRD (rev22b).IntLib \| 115.5 KB CDS CADENCE_WL-SMRD (rev25a).zip \| 295.5 KB EAG Eagle_WL-SMRD (rev22a).lbr \| 21.8 KB KIC KiCad_WL-SMRD (rev26a).zip \| 94.5 KB CAD-Dateien ZIP IGS Download_IGS_WL-SMRD-1205 (rev1).igs \| 769.1 KB STP Download_STP_WL-SMRD-1205 (rev1).stp \| 318.2 KB Elektrische Modelle ZIP PSP PSpice_WL-SMRD (rev22a).zip \| 3.3 KB Alle 7 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	dominante Wellenlänge [typ.]525 nm	Emittierte FarbeGrün	Spitzen-Wellenlänge [typ.]520 nm	Lichtstärke [typ.]200 mcd	Durchlassspannung [typ.]3.3 V	ChiptechnologieInGaN	Abstrahlwinkel Phi 0° [typ.]160 °	Demoboard 9999003	Design Kit 150156	–Verfügbarkeit prüfen
	156125VS57000	SPEC573 nm, Hellgrün, 575 nm	Simulation	Verfügbarkeit –	Downloads7 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WL-SMRD (rev22b).IntLib \| 115.5 KB CDS CADENCE_WL-SMRD (rev25a).zip \| 295.5 KB EAG Eagle_WL-SMRD (rev22a).lbr \| 21.8 KB KIC KiCad_WL-SMRD (rev26a).zip \| 94.5 KB CAD-Dateien ZIP IGS Download_IGS_WL-SMRD-1205 (rev1).igs \| 769.1 KB STP Download_STP_WL-SMRD-1205 (rev1).stp \| 318.2 KB Elektrische Modelle ZIP PSP PSpice_WL-SMRD (rev22a).zip \| 3.3 KB Alle 7 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	dominante Wellenlänge [typ.]573 nm	Emittierte FarbeHellgrün	Spitzen-Wellenlänge [typ.]575 nm	Lichtstärke [typ.]40 mcd	Durchlassspannung [typ.]2 V	ChiptechnologieAlInGaP	Abstrahlwinkel Phi 0° [typ.]160 °	Demoboard 9999003	Design Kit 150156	–Verfügbarkeit prüfen
	156125YS57000	SPEC589 nm, Gelb, 591 nm	Simulation	Verfügbarkeit –	Downloads7 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WL-SMRD (rev22b).IntLib \| 115.5 KB CDS CADENCE_WL-SMRD (rev25a).zip \| 295.5 KB EAG Eagle_WL-SMRD (rev22a).lbr \| 21.8 KB KIC KiCad_WL-SMRD (rev26a).zip \| 94.5 KB CAD-Dateien ZIP IGS Download_IGS_WL-SMRD-1205 (rev1).igs \| 769.1 KB STP Download_STP_WL-SMRD-1205 (rev1).stp \| 318.2 KB Elektrische Modelle ZIP PSP PSpice_WL-SMRD (rev22a).zip \| 3.3 KB Alle 7 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	dominante Wellenlänge [typ.]589 nm	Emittierte FarbeGelb	Spitzen-Wellenlänge [typ.]591 nm	Lichtstärke [typ.]70 mcd	Durchlassspannung [typ.]2 V	ChiptechnologieAlInGaP	Abstrahlwinkel Phi 0° [typ.]160 °	Demoboard 9999003	Design Kit 150156	–Verfügbarkeit prüfen
	156125RS57000	SPEC624 nm, Rot, 632 nm	Simulation	Verfügbarkeit –	Downloads7 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WL-SMRD (rev22b).IntLib \| 115.5 KB CDS CADENCE_WL-SMRD (rev25a).zip \| 295.5 KB EAG Eagle_WL-SMRD (rev22a).lbr \| 21.8 KB KIC KiCad_WL-SMRD (rev26a).zip \| 94.5 KB CAD-Dateien ZIP IGS Download_IGS_WL-SMRD-1205 (rev1).igs \| 769.1 KB STP Download_STP_WL-SMRD-1205 (rev1).stp \| 318.2 KB Elektrische Modelle ZIP PSP PSpice_WL-SMRD (rev22a).zip \| 3.3 KB Alle 7 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	dominante Wellenlänge [typ.]624 nm	Emittierte FarbeRot	Spitzen-Wellenlänge [typ.]632 nm	Lichtstärke [typ.]110 mcd	Durchlassspannung [typ.]2 V	ChiptechnologieAlInGaP	Abstrahlwinkel Phi 0° [typ.]160 °	Demoboard 9999003	Design Kit 150156	–Verfügbarkeit prüfen

Sortimente

Artikel dieser Produktserie finden Sie in den folgenden Sortimenten:

Design Kit Chip LED - Reverse Mount & Side View

Demoboard Visible LEDs
