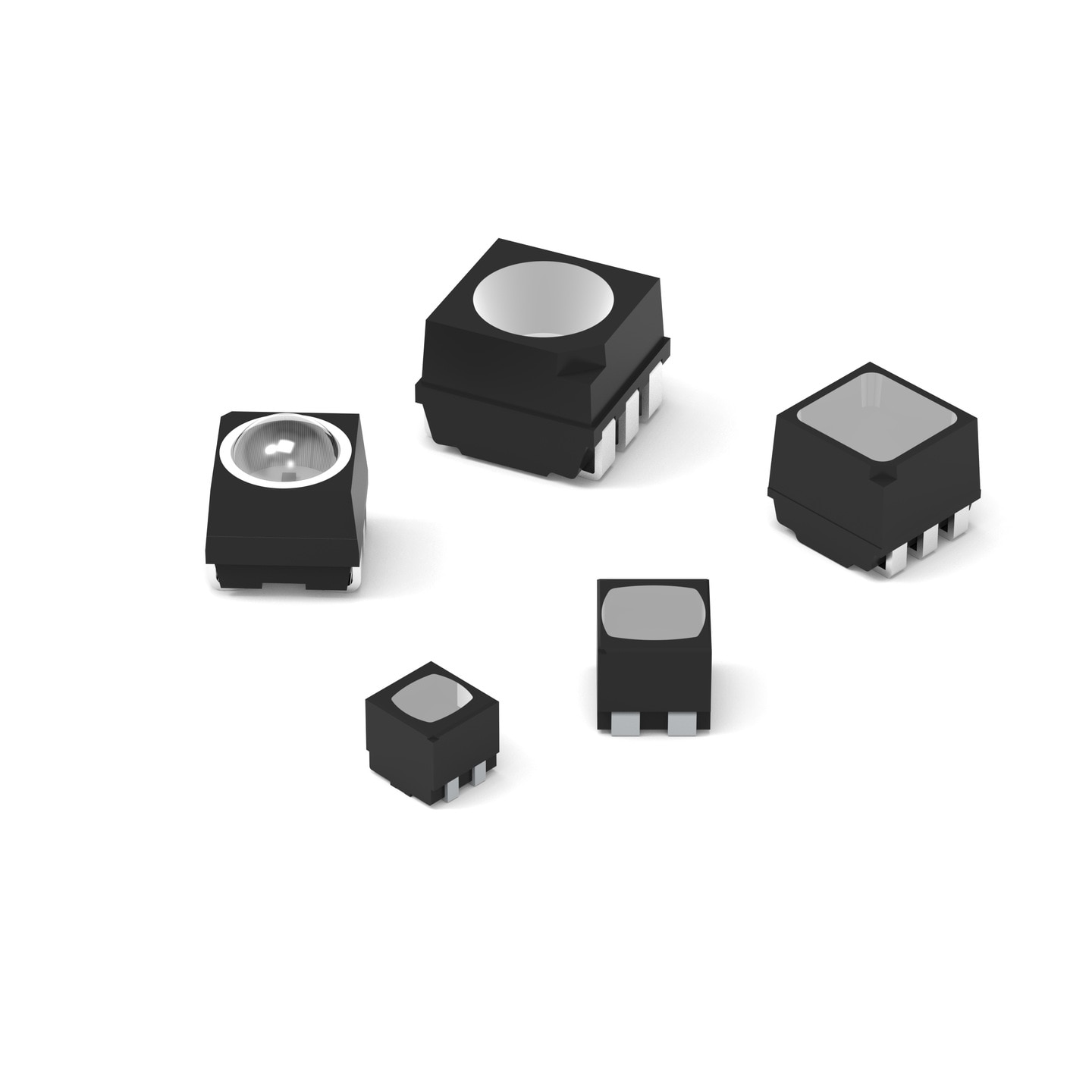

WL-SFTD SMT Full-color Top LED Diffused

Bauform	Maße	L (mm)	B (mm)	H (mm)	Montageart
1616		1.6	1.6	1.6	SMT
2022		2	2.2	1.9	SMT
2828		2.8	2.8	-	SMT

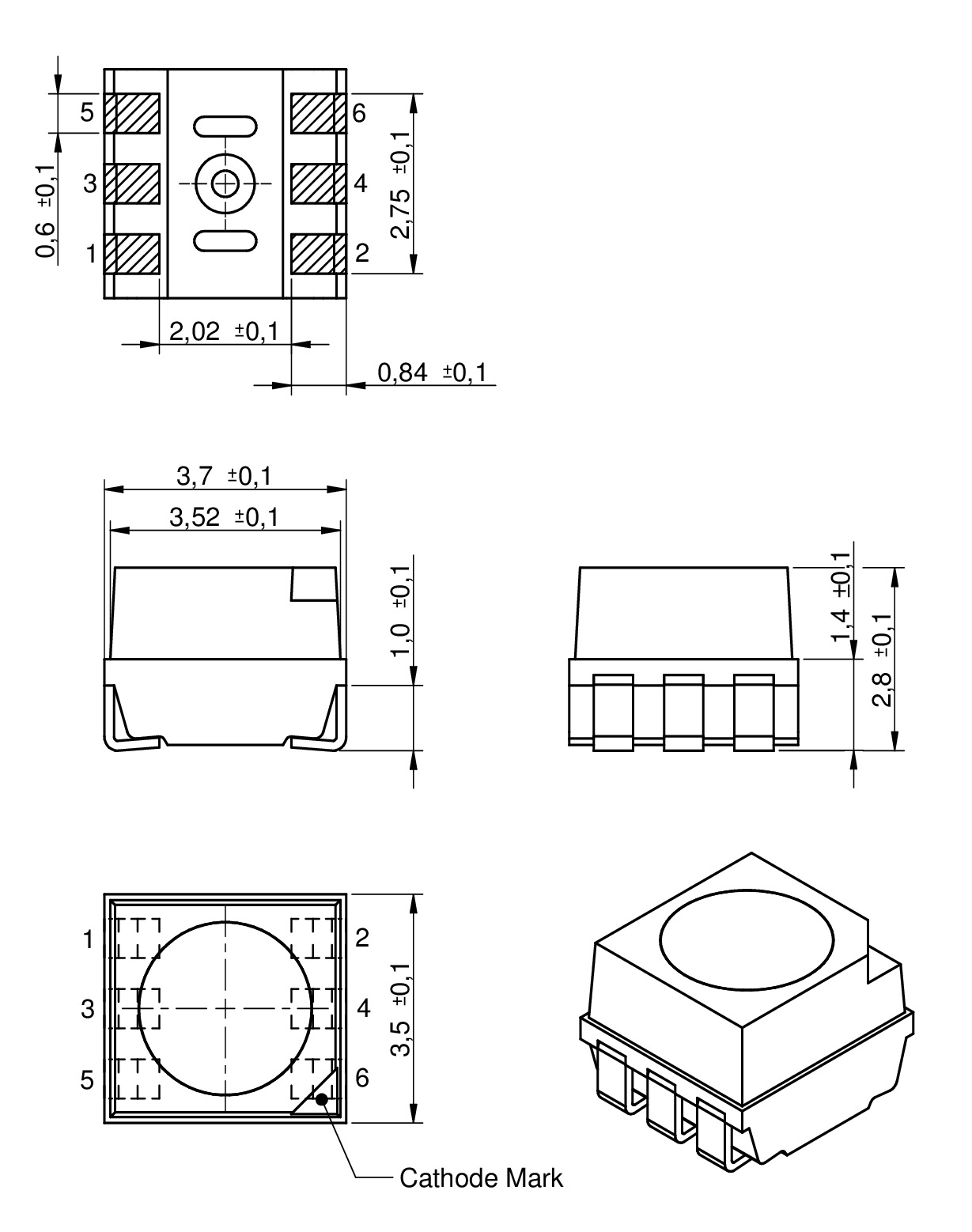

3535		3.7	3.5	2.8	SMT

LTSpice-Dateien

LT
LTSpice_WL-SFTD (rev25a).zip
|
5.2 KB

Merkmale

Industrielle Standard Bauform 3535
Matte und reflexionfreie Oberfläche
Hohe Zuverlässigkeit
Geringer Energieverbrauch
Geringer Strombedarf
MSL 5a
Wasserdicht IPx8 LED

Anwendung

Outdoor Vollfarb-Bildschirm
Dekorative Beleuchtung
Unterhaltung
LED-Bildschirm
Anzeige
Hintergrundbeleuchtung

Artikeldaten

Alle

1616

2022

2828

3535

Alle zurücksetzen

Artikeldaten filtern

Artikel in 4 Produktserien anzeigen

Artikel in 4 Produktserien

Alle zurücksetzen

	Artikel Nr.	Datenblatt	Downloads	Status	Emittierte Farbe	λ_{Peak B typ.}(nm)	λ_{Peak G typ.}(nm)	λ_{Peak R typ.}(nm)	λ_{Dom B typ.}(nm)	λ_{Dom G typ.}(nm)	λ_{Dom R typ.}(nm)	I_{V B typ.}(mcd)	I_{V G typ.}(mcd)	I_{V R typ.}(mcd)	V_{F B typ.}(V)	V_{F G typ.}(V)	V_{F R typ.}(V)	Chiptechnologie	2θ_{50% typ.}(°)	Design Kit	Demoboard	Muster
	150353M153300	Rot & Grün & Blau, 465 nm, 515 nm	Downloads7 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WL-SFTD (rev25a).IntLib \| 245 KB CDS Cadence_WL-SFTD (rev25a).zip \| 1.2 MB EAG Eagle_WL-SFTD (rev25a).lbr \| 52.8 KB CAD-Dateien ZIP 3D 3D_WL-SFTD_150353M153300 (rev1).pdf \| 111.9 KB IGS Download_IGS_150353M153300 (rev1).igs \| 1.3 MB STP Download_STP_150353M153300 (rev1).stp \| 503 KB Elektrische Modelle ZIP PSP PSpice_WL-SFTD (rev25a).zip \| 4.6 KB Alle 7 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Emittierte FarbeRot & Grün & Blau	Spitzen-Wellenlänge (Blau) [typ.]465 nm	Spitzen-Wellenlänge (Grün) [typ.]515 nm	Spitzen-Wellenlänge (Rot) [typ.]635 nm	dominante Wellenlänge (Blau) [typ.]470 nm	dominante Wellenlänge (Grün) [typ.]520 nm	dominante Wellenlänge (Rot) [typ.]625 nm	Lichtstärke (Blau) [typ.]400 mcd	Lichtstärke (Grün) [typ.]1900 mcd	Lichtstärke (Rot) [typ.]800 mcd	Durchlassspannung (Blau) [typ.]3.2 V	Durchlassspannung (Grün) [typ.]3.2 V	Durchlassspannung (Rot) [typ.]2 V	ChiptechnologieAlInGap + GaN	Abstrahlwinkel Phi 0° [typ.]120 °	Design Kit 150151	Demoboard 9999003
	150282M153310	Rot & Grün & Blau, 465 nm, 515 nm	Downloads25 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WL-SFTD (rev25a).IntLib \| 245 KB CDS Cadence_WL-SFTD (rev25a).zip \| 1.2 MB EAG Eagle_WL-SFTD (rev25a).lbr \| 52.8 KB CAD-Dateien ZIP IGS Download_IGS_150282M153310 (rev1).igs \| 1.2 MB STP Download_STEP_150282M153310 (rev1).stp \| 263.7 KB Elektrische Modelle ZIP PSP PSpice_WL-SFTD (rev25a).zip \| 4.6 KB Strahldaten ASA ASAP-and-APEX_dis_150282M153310_5M (rev1p0).zip \| 361.2 MB COD CodeV_ray_150282M153310_5M (rev1p0).zip \| 361.2 MB FRE Fred_dat_150282M153310_5M (rev1p0).zip \| 361.2 MB FRE Fred_txt_150282M153310_5M (rev1p0).zip \| 564.3 MB LIG LightTools_ray_150282M153310_5M (rev1p0).zip \| 361.2 MB LIG LightTools_txt_150282M153310_5M (rev1p0).zip \| 564.4 MB LUC LucidShape_ray_150282M153310_5M (rev1p0).zip \| 361.2 MB LUC LucidShape_txt_150282M153310_5M (rev1p0).zip \| 564.3 MB OPT OpTaliX_txt_150282M153310_5M (rev1p0).zip \| 564.4 MB OPT OptiCAD_dat_150282M153310_5M (rev1p0).zip \| 361.2 MB OPT OptiCAD_txt_150282M153310_5M (rev1p0).zip \| 564.3 MB OPT optalix_DIS_150282M153310_5M (rev1p0).zip \| 361.2 MB RIR Photopia_rir_150282M153310_5M (rev1p0).zip \| 361.2 MB SIM Simulux_ray_150282M153310_5M (rev1p0).zip \| 361.2 MB SPE Speos_ray_150282M153310_5M (rev1p0).zip \| 374.1 MB SRC Lucaray-maker_src_150282M153310_5M (rev1p0).zip \| 361.2 MB TRA TracePro_txt_150282M153310_5M (rev1p0).zip \| 564.3 MB ZEM ZemaxBin_dat_150282M153310_5M (rev1p0).zip \| 361.2 MB ZEM Zemax_dat_150282M153310_5M (rev1p0).zip \| 564.3 MB	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Emittierte FarbeRot & Grün & Blau	Spitzen-Wellenlänge (Blau) [typ.]465 nm	Spitzen-Wellenlänge (Grün) [typ.]515 nm	Spitzen-Wellenlänge (Rot) [typ.]635 nm	dominante Wellenlänge (Blau) [typ.]470 nm	dominante Wellenlänge (Grün) [typ.]520 nm	dominante Wellenlänge (Rot) [typ.]625 nm	Lichtstärke (Blau) [typ.]400 mcd	Lichtstärke (Grün) [typ.]1900 mcd	Lichtstärke (Rot) [typ.]800 mcd	Durchlassspannung (Blau) [typ.]3.2 V	Durchlassspannung (Grün) [typ.]3.2 V	Durchlassspannung (Rot) [typ.]2 V	ChiptechnologieAlInGap + GaN	Abstrahlwinkel Phi 0° [typ.]120 °	Design Kit –	Demoboard –
	150202M153130	Rot & Grün & Blau, 465 nm, 515 nm	Downloads25 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WL-SFTD (rev25a).IntLib \| 245 KB CDS Cadence_WL-SFTD (rev25a).zip \| 1.2 MB EAG Eagle_WL-SFTD (rev25a).lbr \| 52.8 KB CAD-Dateien ZIP IGS Download_IGS_150202M153130 (rev1).igs \| 715.1 KB STP Download_STEP_150202M153130 (rev1).stp \| 143.2 KB Elektrische Modelle ZIP PSP PSpice_WL-SFTD (rev25a).zip \| 4.6 KB Strahldaten ASA ASAP-and-APEX_dis_150202M153130_5M (rev1p0).zip \| 361.5 MB COD CodeV_ray_150202M153130_5M (rev1p0).zip \| 361.5 MB FRE Fred_dat_150202M153130_5M (rev1p0).zip \| 361.5 MB FRE Fred_txt_150202M153130_5M (rev1p0).zip \| 565.1 MB LIG LightTools_ray_150202M153130_5M (rev1p0).zip \| 361.5 MB LIG LightTools_txt_150202M153130_5M (rev1p0).zip \| 565.1 MB LUC LucidShape_ray_150202M153130_5M (rev1p0).zip \| 361.5 MB LUC LucidShape_txt_150202M153130_5M (rev1p0).zip \| 565.1 MB OPT OpTaliX_txt_150202M153130_5M (rev1p0).zip \| 565.1 MB OPT OptiCAD_dat_150202M153130_5M (rev1p0).zip \| 361.5 MB OPT OptiCAD_txt_150202M153130_5M (rev1p0).zip \| 565.1 MB OPT optalix_DIS_150202M153130_5M (rev1p0).zip \| 361.5 MB RIR Photopia_rir_150202M153130_5M (rev1p0).zip \| 361.5 MB SIM Simulux_ray_150202M153130_5M (rev1p0).zip \| 361.5 MB SPE Speos_ray_150202M153130_5M (rev1p0).zip \| 373.5 MB SRC Lucaray-maker_src_150202M153130_5M (rev1p0).zip \| 361.5 MB TRA TracePro_txt_150202M153130_5M (rev1p0).zip \| 565.1 MB ZEM ZemaxBin_dat_150202M153130_5M (rev1p0).zip \| 361.5 MB ZEM Zemax_dat_150202M153130_5M (rev1p0).zip \| 565.1 MB	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Emittierte FarbeRot & Grün & Blau	Spitzen-Wellenlänge (Blau) [typ.]465 nm	Spitzen-Wellenlänge (Grün) [typ.]515 nm	Spitzen-Wellenlänge (Rot) [typ.]635 nm	dominante Wellenlänge (Blau) [typ.]470 nm	dominante Wellenlänge (Grün) [typ.]520 nm	dominante Wellenlänge (Rot) [typ.]625 nm	Lichtstärke (Blau) [typ.]120 mcd	Lichtstärke (Grün) [typ.]750 mcd	Lichtstärke (Rot) [typ.]350 mcd	Durchlassspannung (Blau) [typ.]3.2 V	Durchlassspannung (Grün) [typ.]3.2 V	Durchlassspannung (Rot) [typ.]2 V	ChiptechnologieAlInGap + GaN	Abstrahlwinkel Phi 0° [typ.]120 °	Design Kit –	Demoboard –
	150161M153130	Rot & Grün & Blau, 465 nm, 515 nm	Downloads25 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WL-SFTD (rev25a).IntLib \| 245 KB CDS Cadence_WL-SFTD (rev25a).zip \| 1.2 MB EAG Eagle_WL-SFTD (rev25a).lbr \| 52.8 KB CAD-Dateien ZIP IGS Download_IGS_150161M153130 (rev1).igs \| 1.2 MB STP Download_STEP_150161M153130 (rev1).stp \| 247.4 KB Elektrische Modelle ZIP PSP PSpice_WL-SFTD (rev25a).zip \| 4.6 KB Strahldaten ASA ASAP-and-APEX_dis_150161M153130_5M (rev1p0).zip \| 361.8 MB COD CodeV_ray_150161M153130_5M (rev1p0).zip \| 361.8 MB FRE Fred_dat_150161M153130_5M (rev1p0).zip \| 361.8 MB FRE Fred_txt_150161M153130_5M (rev1p0).zip \| 566.6 MB LIG LightTools_ray_150161M153130_5M (rev1p0).zip \| 361.8 MB LIG LightTools_txt_150161M153130_5M (rev1p0).zip \| 566.7 MB LUC LucidShape_ray_150161M153130_5M (rev1p0).zip \| 361.8 MB LUC LucidShape_txt_150161M153130_5M (rev1p0).zip \| 566.6 MB OPT OpTaliX_txt_150161M153130_5M (rev1p0).zip \| 566.7 MB OPT OptiCAD_dat_150161M153130_5M (rev1p0).zip \| 361.8 MB OPT OptiCAD_txt_150161M153130_5M (rev1p0).zip \| 566.6 MB OPT optalix_DIS_150161M153130_5M (rev1p0).zip \| 361.8 MB RIR Photopia_rir_150161M153130_5M (rev1p0).zip \| 361.8 MB SIM Simulux_ray_150161M153130_5M (rev1p0).zip \| 361.8 MB SPE Speos_ray_150161M153130_5M (rev1p0).zip \| 374.1 MB SRC Lucaray-maker_src_150161M153130_5M (rev1p0).zip \| 362.4 MB TRA TracePro_txt_150161M153130_5M (rev1p0).zip \| 566.7 MB ZEM ZemaxBin_dat_150161M153130_5M (rev1p0).zip \| 361.8 MB ZEM Zemax_dat_150161M153130_5M (rev1p0).zip \| 527.9 MB	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Emittierte FarbeRot & Grün & Blau	Spitzen-Wellenlänge (Blau) [typ.]465 nm	Spitzen-Wellenlänge (Grün) [typ.]515 nm	Spitzen-Wellenlänge (Rot) [typ.]635 nm	dominante Wellenlänge (Blau) [typ.]470 nm	dominante Wellenlänge (Grün) [typ.]520 nm	dominante Wellenlänge (Rot) [typ.]625 nm	Lichtstärke (Blau) [typ.]60 mcd	Lichtstärke (Grün) [typ.]400 mcd	Lichtstärke (Rot) [typ.]200 mcd	Durchlassspannung (Blau) [typ.]3.2 V	Durchlassspannung (Grün) [typ.]3.2 V	Durchlassspannung (Rot) [typ.]2 V	ChiptechnologieAlInGap + GaN	Abstrahlwinkel Phi 0° [typ.]120 °	Design Kit –	Demoboard –
	150282M167310	Rot & Grün & Blau, 465 nm, 515 nm	Downloads7 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WL-SFTD (rev25a).IntLib \| 245 KB CDS Cadence_WL-SFTD (rev25a).zip \| 1.2 MB EAG Eagle_WL-SFTD (rev25a).lbr \| 52.8 KB CAD-Dateien ZIP 3D 3D_150282M167310 (rev1).pdf \| 133.4 KB IGS IGS_150282M167310 (rev1).igs \| 894.5 KB STP STP_150282M167310 (rev1).stp \| 220.2 KB Elektrische Modelle ZIP PSP PSpice_WL-SFTD (rev25a).zip \| 4.6 KB Alle 7 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Emittierte FarbeRot & Grün & Blau	Spitzen-Wellenlänge (Blau) [typ.]465 nm	Spitzen-Wellenlänge (Grün) [typ.]515 nm	Spitzen-Wellenlänge (Rot) [typ.]635 nm	dominante Wellenlänge (Blau) [typ.]470 nm	dominante Wellenlänge (Grün) [typ.]530 nm	dominante Wellenlänge (Rot) [typ.]620 nm	Lichtstärke (Blau) [typ.]600 mcd	Lichtstärke (Grün) [typ.]3000 mcd	Lichtstärke (Rot) [typ.]1200 mcd	Durchlassspannung (Blau) [typ.]3.2 V	Durchlassspannung (Grün) [typ.]3.2 V	Durchlassspannung (Rot) [typ.]2 V	ChiptechnologieAlInGap + GaN	Abstrahlwinkel Phi 0° [typ.]70 °	Design Kit –	Demoboard –

Sortimente

Artikel dieser Produktserie finden Sie in den folgenden Sortimenten:

Design Kit PLCC, THT und Keramik LEDs

Demoboard Visible LEDs
