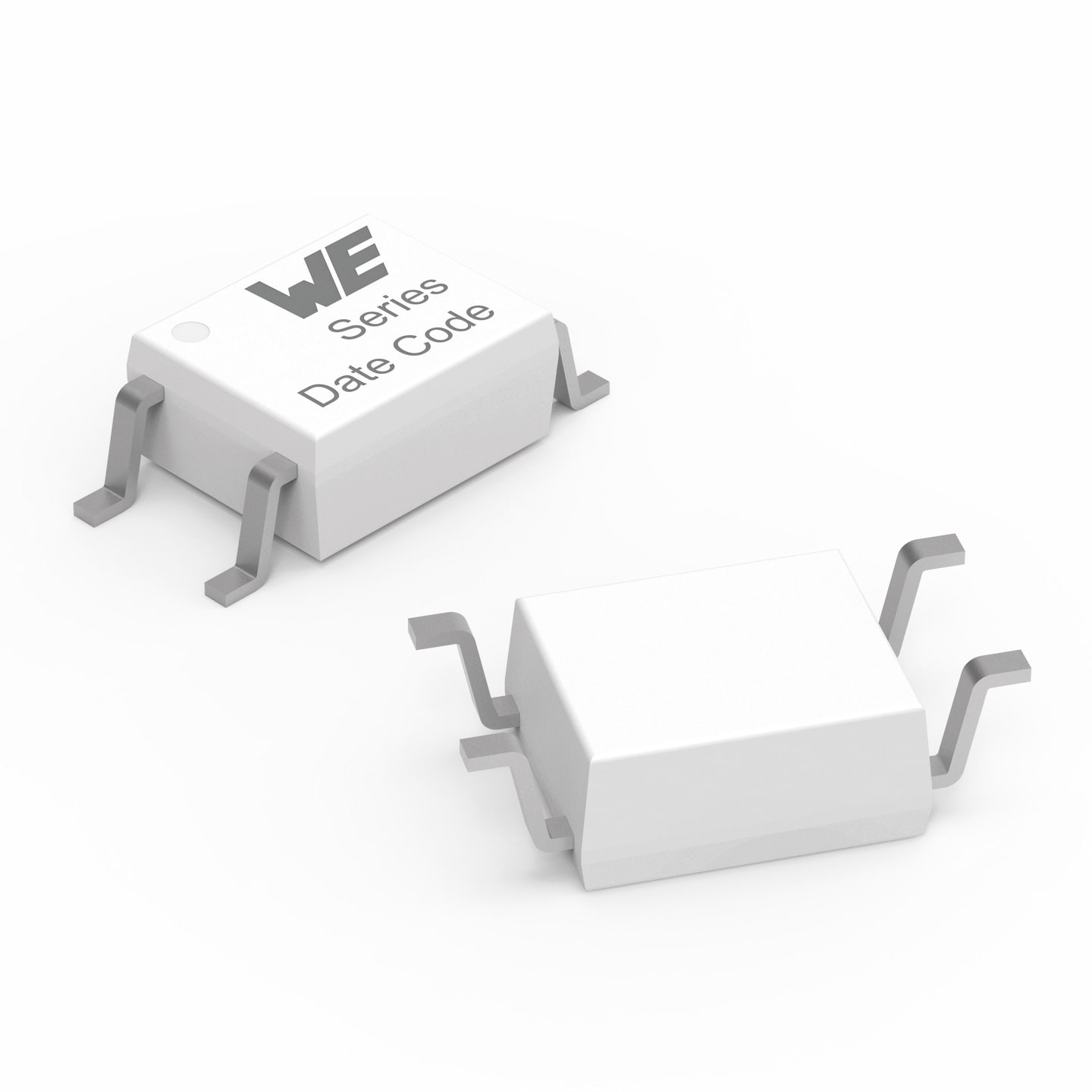

WL-OCTR Optokoppler Triac

Bauform	Seriendatenblatt	Maße	L (mm)	B (mm)	H (mm)
Zero Cross	SPEC		4.4	3.6	2
Random Phase	SPEC		4.4	3.6	2

LTSpice-Dateien

LT
LTSpice_WL-OCTR (rev25b).zip
|
58.5 KB

Merkmale

Zero-Cross und Non-Zero Cross (Random Phase) Typ
Unterschiedliche Triggerströme und Spitzensperrspannungen verfügbar
Hohe Isolationsspannung
VDE, UL und CQC zertifiziert

Anwendung

Haushaltsgeräte
AC-Motor-Treiber
Industrielle Steuerungen
Statische Leistungsschalter
Temperatursteuerungen
Lichtsteuerungen

Artikeldaten

Alle

Zero Cross

Random Phase

Alle zurücksetzen

Artikeldaten filtern

Artikel in 2 Produktserien anzeigen

Artikel in 2 Produktserien

Alle zurücksetzen

Artikel Nr.	Datenblatt	Simulation	Downloads	Status	Package	I_FT(mA)	V_{F typ.}(V)	V_DRM(V)	V_ISO(V (RMS))	Betriebstemperatur	Muster
14230634500	SOP4, Standard, 5 mA, 1.24 V	Simulation	Downloads7 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WL-OCTR (rev24b).IntLib \| 687.5 KB CDS Cadence_WL-OCTR (rev24a).zip \| 3.3 MB EAG Eagle_WL-OCTR (rev24a).lbr \| 113.1 KB KIC KiCad_WL-OCTR (rev25b).zip \| 1.1 MB CAD-Dateien ZIP 3D 3D_WL-OCTR_ZC_600V (rev1).pdf \| 168.3 KB IGS IGS_WL-OCTR_ZC_600V (rev1).igs \| 1.7 MB STP STP_WL-OCTR_ZC_600V (rev1).stp \| 487.8 KB Alle 7 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	PackageSOP4, Standard	Zündeingangsstrom [max.]5 mA	Durchlassspannung [typ.]1.24 V	Repetitive Spitzensperrspannung600 V	Isolationsspannung3750 V (RMS)	Betriebstemperatur -40 °C up to +100 °C
14230414500	SOP4, Standard, 15 mA, 1.24 V	Simulation	Downloads7 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WL-OCTR (rev24b).IntLib \| 687.5 KB CDS Cadence_WL-OCTR (rev24a).zip \| 3.3 MB EAG Eagle_WL-OCTR (rev24a).lbr \| 113.1 KB KIC KiCad_WL-OCTR (rev25b).zip \| 1.1 MB CAD-Dateien ZIP 3D 3D_WL-OCTR_ZC_400V (rev1).pdf \| 168.3 KB IGS IGS_WL-OCTR_ZC_400V (rev1).igs \| 1.7 MB STP STP_WL-OCTR_ZC_400V (rev1).stp \| 487.8 KB Alle 7 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	PackageSOP4, Standard	Zündeingangsstrom [max.]15 mA	Durchlassspannung [typ.]1.24 V	Repetitive Spitzensperrspannung400 V	Isolationsspannung3750 V (RMS)	Betriebstemperatur -40 °C up to +100 °C
14230424500	SOP4, Standard, 10 mA, 1.24 V	Simulation	Downloads7 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WL-OCTR (rev24b).IntLib \| 687.5 KB CDS Cadence_WL-OCTR (rev24a).zip \| 3.3 MB EAG Eagle_WL-OCTR (rev24a).lbr \| 113.1 KB KIC KiCad_WL-OCTR (rev25b).zip \| 1.1 MB CAD-Dateien ZIP 3D 3D_WL-OCTR_ZC_400V (rev1).pdf \| 168.3 KB IGS IGS_WL-OCTR_ZC_400V (rev1).igs \| 1.7 MB STP STP_WL-OCTR_ZC_400V (rev1).stp \| 487.8 KB Alle 7 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	PackageSOP4, Standard	Zündeingangsstrom [max.]10 mA	Durchlassspannung [typ.]1.24 V	Repetitive Spitzensperrspannung400 V	Isolationsspannung3750 V (RMS)	Betriebstemperatur -40 °C up to +100 °C
14230434500	SOP4, Standard, 5 mA, 1.24 V	Simulation	Downloads7 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WL-OCTR (rev24b).IntLib \| 687.5 KB CDS Cadence_WL-OCTR (rev24a).zip \| 3.3 MB EAG Eagle_WL-OCTR (rev24a).lbr \| 113.1 KB KIC KiCad_WL-OCTR (rev25b).zip \| 1.1 MB CAD-Dateien ZIP 3D 3D_WL-OCTR_ZC_400V (rev1).pdf \| 168.3 KB IGS IGS_WL-OCTR_ZC_400V (rev1).igs \| 1.7 MB STP STP_WL-OCTR_ZC_400V (rev1).stp \| 487.8 KB Alle 7 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	PackageSOP4, Standard	Zündeingangsstrom [max.]5 mA	Durchlassspannung [typ.]1.24 V	Repetitive Spitzensperrspannung400 V	Isolationsspannung3750 V (RMS)	Betriebstemperatur -40 °C up to +100 °C
14230614500	SOP4, Standard, 15 mA, 1.24 V	Simulation	Downloads7 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WL-OCTR (rev24b).IntLib \| 687.5 KB CDS Cadence_WL-OCTR (rev24a).zip \| 3.3 MB EAG Eagle_WL-OCTR (rev24a).lbr \| 113.1 KB KIC KiCad_WL-OCTR (rev25b).zip \| 1.1 MB CAD-Dateien ZIP 3D 3D_WL-OCTR_ZC_600V (rev1).pdf \| 168.3 KB IGS IGS_WL-OCTR_ZC_600V (rev1).igs \| 1.7 MB STP STP_WL-OCTR_ZC_600V (rev1).stp \| 487.8 KB Alle 7 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	PackageSOP4, Standard	Zündeingangsstrom [max.]15 mA	Durchlassspannung [typ.]1.24 V	Repetitive Spitzensperrspannung600 V	Isolationsspannung3750 V (RMS)	Betriebstemperatur -40 °C up to +100 °C
14230624500	SOP4, Standard, 10 mA, 1.24 V	Simulation	Downloads7 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WL-OCTR (rev24b).IntLib \| 687.5 KB CDS Cadence_WL-OCTR (rev24a).zip \| 3.3 MB EAG Eagle_WL-OCTR (rev24a).lbr \| 113.1 KB KIC KiCad_WL-OCTR (rev25b).zip \| 1.1 MB CAD-Dateien ZIP 3D 3D_WL-OCTR_ZC_600V (rev1).pdf \| 168.3 KB IGS IGS_WL-OCTR_ZC_600V (rev1).igs \| 1.7 MB STP STP_WL-OCTR_ZC_600V (rev1).stp \| 487.8 KB Alle 7 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	PackageSOP4, Standard	Zündeingangsstrom [max.]10 mA	Durchlassspannung [typ.]1.24 V	Repetitive Spitzensperrspannung600 V	Isolationsspannung3750 V (RMS)	Betriebstemperatur -40 °C up to +100 °C
14230124500	SOP4, Standard, 10 mA, 1.24 V	Simulation	Downloads7 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WL-OCTR (rev24b).IntLib \| 687.5 KB CDS Cadence_WL-OCTR (rev24a).zip \| 3.3 MB EAG Eagle_WL-OCTR (rev24a).lbr \| 113.1 KB KIC KiCad_WL-OCTR (rev25b).zip \| 1.1 MB CAD-Dateien ZIP 3D 3D_WL-OCTR_NVZ_250V (rev1).pdf \| 168.3 KB IGS IGS_WL-OCTR_NVZ_250V (rev1).igs \| 1.7 MB STP STP_WL-OCTR_NVZ_250V (rev1).stp \| 487.8 KB Alle 7 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	PackageSOP4, Standard	Zündeingangsstrom [max.]10 mA	Durchlassspannung [typ.]1.24 V	Repetitive Spitzensperrspannung250 V	Isolationsspannung3750 V (RMS)	Betriebstemperatur -40 °C up to +100 °C
14230134500	SOP4, Standard, 5 mA, 1.24 V	Simulation	Downloads7 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WL-OCTR (rev24b).IntLib \| 687.5 KB CDS Cadence_WL-OCTR (rev24a).zip \| 3.3 MB EAG Eagle_WL-OCTR (rev24a).lbr \| 113.1 KB KIC KiCad_WL-OCTR (rev25b).zip \| 1.1 MB CAD-Dateien ZIP 3D 3D_WL-OCTR_NVZ_250V (rev1).pdf \| 168.3 KB IGS IGS_WL-OCTR_NVZ_250V (rev1).igs \| 1.7 MB STP STP_WL-OCTR_NVZ_250V (rev1).stp \| 487.8 KB Alle 7 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	PackageSOP4, Standard	Zündeingangsstrom [max.]5 mA	Durchlassspannung [typ.]1.24 V	Repetitive Spitzensperrspannung250 V	Isolationsspannung3750 V (RMS)	Betriebstemperatur -40 °C up to +100 °C
14230214500	SOP4, Standard, 15 mA, 1.24 V	Simulation	Downloads7 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WL-OCTR (rev24b).IntLib \| 687.5 KB CDS Cadence_WL-OCTR (rev24a).zip \| 3.3 MB EAG Eagle_WL-OCTR (rev24a).lbr \| 113.1 KB KIC KiCad_WL-OCTR (rev25b).zip \| 1.1 MB CAD-Dateien ZIP 3D 3D_WL-OCTR_NVZ_400V (rev1).pdf \| 168.3 KB IGS IGS_WL-OCTR_NVZ_400V (rev1).igs \| 1.7 MB STP STP_WL-OCTR_NVZ_400V (rev1).stp \| 487.8 KB Alle 7 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	PackageSOP4, Standard	Zündeingangsstrom [max.]15 mA	Durchlassspannung [typ.]1.24 V	Repetitive Spitzensperrspannung400 V	Isolationsspannung3750 V (RMS)	Betriebstemperatur -40 °C up to +100 °C
14230224500	SOP4, Standard, 10 mA, 1.24 V	Simulation	Downloads7 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WL-OCTR (rev24b).IntLib \| 687.5 KB CDS Cadence_WL-OCTR (rev24a).zip \| 3.3 MB EAG Eagle_WL-OCTR (rev24a).lbr \| 113.1 KB KIC KiCad_WL-OCTR (rev25b).zip \| 1.1 MB CAD-Dateien ZIP 3D 3D_WL-OCTR_NVZ_400V (rev1).pdf \| 168.3 KB IGS IGS_WL-OCTR_NVZ_400V (rev1).igs \| 1.7 MB STP STP_WL-OCTR_NVZ_400V (rev1).stp \| 487.8 KB Alle 7 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	PackageSOP4, Standard	Zündeingangsstrom [max.]10 mA	Durchlassspannung [typ.]1.24 V	Repetitive Spitzensperrspannung400 V	Isolationsspannung3750 V (RMS)	Betriebstemperatur -40 °C up to +100 °C
14230234500	SOP4, Standard, 5 mA, 1.24 V	Simulation	Downloads7 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WL-OCTR (rev24b).IntLib \| 687.5 KB CDS Cadence_WL-OCTR (rev24a).zip \| 3.3 MB EAG Eagle_WL-OCTR (rev24a).lbr \| 113.1 KB KIC KiCad_WL-OCTR (rev25b).zip \| 1.1 MB CAD-Dateien ZIP 3D 3D_WL-OCTR_NVZ_400V (rev1).pdf \| 168.3 KB IGS IGS_WL-OCTR_NVZ_400V (rev1).igs \| 1.7 MB STP STP_WL-OCTR_NVZ_400V (rev1).stp \| 487.8 KB Alle 7 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	PackageSOP4, Standard	Zündeingangsstrom [max.]5 mA	Durchlassspannung [typ.]1.24 V	Repetitive Spitzensperrspannung400 V	Isolationsspannung3750 V (RMS)	Betriebstemperatur -40 °C up to +100 °C
14230514500	SOP4, Standard, 15 mA, 1.24 V	Simulation	Downloads7 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WL-OCTR (rev24b).IntLib \| 687.5 KB CDS Cadence_WL-OCTR (rev24a).zip \| 3.3 MB EAG Eagle_WL-OCTR (rev24a).lbr \| 113.1 KB KIC KiCad_WL-OCTR (rev25b).zip \| 1.1 MB CAD-Dateien ZIP 3D 3D_WL-OCTR_NZC_600V (rev1).pdf \| 168.3 KB IGS IGS_WL-OCTR_NZC_600V (rev1).igs \| 1.7 MB STP STP_WL-OCTR_NZC_600V (rev1).stp \| 487.8 KB Alle 7 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	PackageSOP4, Standard	Zündeingangsstrom [max.]15 mA	Durchlassspannung [typ.]1.24 V	Repetitive Spitzensperrspannung600 V	Isolationsspannung3750 V (RMS)	Betriebstemperatur -40 °C up to +100 °C
14230524500	SOP4, Standard, 10 mA, 1.24 V	Simulation	Downloads7 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WL-OCTR (rev24b).IntLib \| 687.5 KB CDS Cadence_WL-OCTR (rev24a).zip \| 3.3 MB EAG Eagle_WL-OCTR (rev24a).lbr \| 113.1 KB KIC KiCad_WL-OCTR (rev25b).zip \| 1.1 MB CAD-Dateien ZIP 3D 3D_WL-OCTR_NZC_600V (rev1).pdf \| 168.3 KB IGS IGS_WL-OCTR_NZC_600V (rev1).igs \| 1.7 MB STP STP_WL-OCTR_NZC_600V (rev1).stp \| 487.8 KB Alle 7 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	PackageSOP4, Standard	Zündeingangsstrom [max.]10 mA	Durchlassspannung [typ.]1.24 V	Repetitive Spitzensperrspannung600 V	Isolationsspannung3750 V (RMS)	Betriebstemperatur -40 °C up to +100 °C
14230534500	SOP4, Standard, 5 mA, 1.24 V	Simulation	Downloads7 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WL-OCTR (rev24b).IntLib \| 687.5 KB CDS Cadence_WL-OCTR (rev24a).zip \| 3.3 MB EAG Eagle_WL-OCTR (rev24a).lbr \| 113.1 KB KIC KiCad_WL-OCTR (rev25b).zip \| 1.1 MB CAD-Dateien ZIP 3D 3D_WL-OCTR_NZC_600V (rev1).pdf \| 168.3 KB IGS IGS_WL-OCTR_NZC_600V (rev1).igs \| 1.7 MB STP STP_WL-OCTR_NZC_600V (rev1).stp \| 487.8 KB Alle 7 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	PackageSOP4, Standard	Zündeingangsstrom [max.]5 mA	Durchlassspannung [typ.]1.24 V	Repetitive Spitzensperrspannung600 V	Isolationsspannung3750 V (RMS)	Betriebstemperatur -40 °C up to +100 °C
