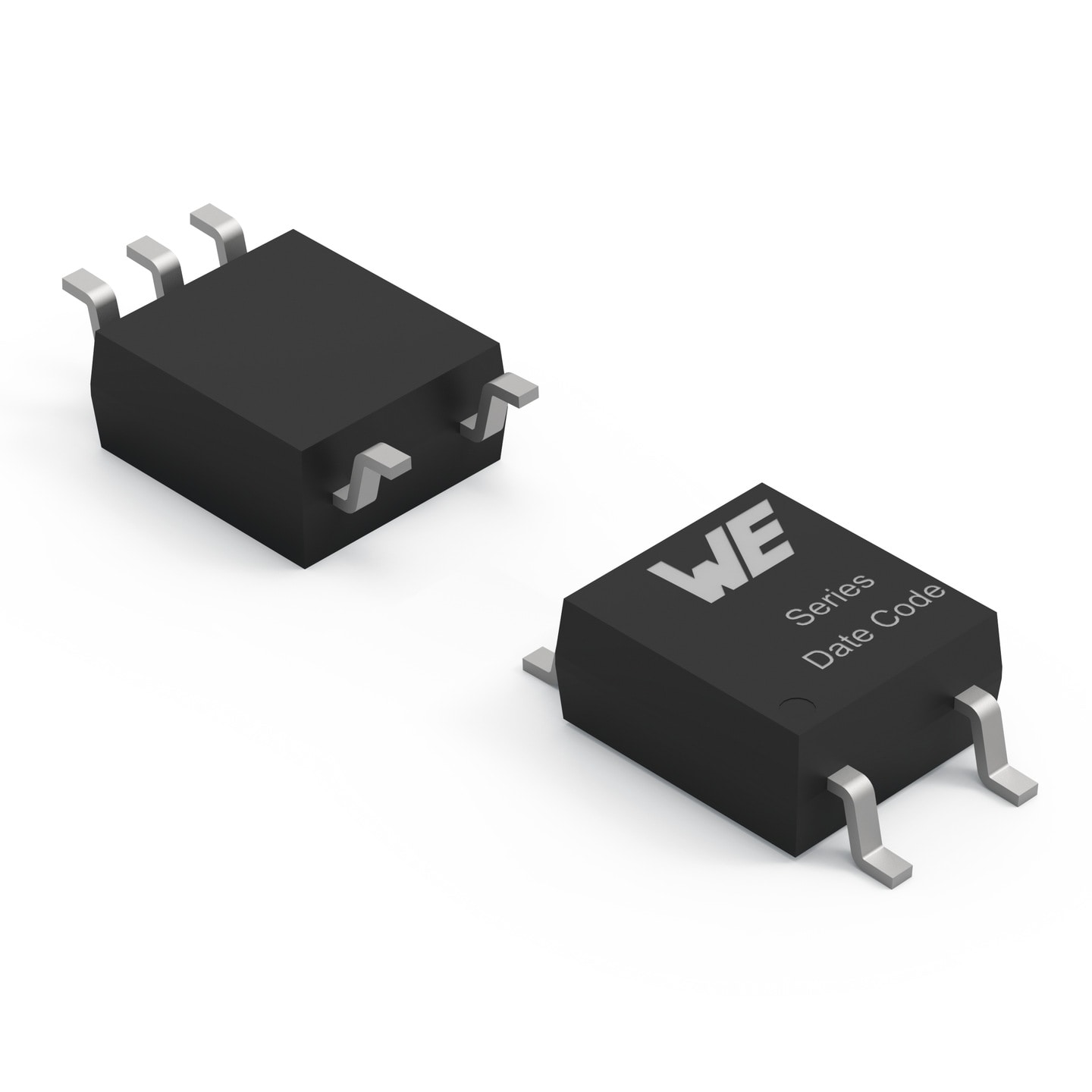

WL-OCHS SOP-5

NEU
WL-OCHS SOP-5
BauformMaßeL
(mm)		B
(mm)		H
(mm)
NEUSOP-5 1 MBd
 7 4.1 2.05
NEUSOP-5 10MBd
 4.55 4.1 2.1

Merkmale

  • Sehr hohe Übertragungsgeschwindigkeit - MHz bis Mbit/s Bereich
  • Präzises Schalten ohne große Verzögerung durch schnelle Schaltzeiten
  • Hohe Isolationsspannung VISO = 3750 & 5000 VRMS
  • Hohe Störsicherheit (EMV)

Anwendung

  • Digitale Signalübertragung mit hoher Geschwindigkeit
  • Schnittstellenisolierung (z. B. UART, SPI, RS-232, RS-485)
  • Schaltnetzteile und Leistungselektronik
  • Industrielle Steuerungen und Automatisierung
  • Mikrocontroller- und Embedded-Systeme

Application Notes

Artikeldaten

Alle
SOP-5 1 MBd
SOP-5 10MBd
Alle zurücksetzen
Artikeldaten filtern
Filtern nach
Alle löschen
 catalog.filterBar.article in 2 Produktserien anzeigen
 catalog.filterBar.article in 2 Produktserien
Alle zurücksetzen
Jetzt einloggen, um Verfügbarkeiten zu sehen und Verfügbarkeitsprognosen anzufragen. LOGIN
Artikel Nr.
Daten­blatt
Downloads
Status
Package
Testbedingung tPLH
tPLH(ns)
Testbedingung CMTILH
CMTILH(kV/µs)
ITh typ.(mA)
VISO(V (RMS))
Betriebstemperatur
MusterVerfügbarkeit & Muster
Jetzt einloggen, um Verfügbarkeiten zu sehen und Verfügbarkeitsprognosen anzufragen. LOGIN
143601155210
SPECSOP5, IF = 7.5 mA, VCC = 5.0 VCL = 15 pF, RL = 350 Ω, 41 ns
Verfügbarkeit
–
Downloads4 Dateien

Status Aktivi| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.
PackageSOP5
IF = 7.5 mA, VCC = 5.0 V
CL = 15 pF, RL = 350 Ω
High Level Ausbreitungsverzögerung [typ.]41 ns
IF = 0 mA, VCC = 5.0 V
VO = 2.0 V, RL = 350 Ω
|VCM| = 1000 VPeak
High Level Gleichtaktstörfestigkeit [min.]5 kV/µs
Schwellenstromstärke [typ.]2.5 mA
Isolationsspannung3750 V (RMS)
Betriebstemperatur -40 °C up to +85 °C
–Verfügbarkeit prüfen
143611155210
SPECSOP5, IF = 7.5 mA, VCC = 5.0 VCL = 15 pF, RL = 350 Ω, 41 ns
Verfügbarkeit
–
Downloads4 Dateien

Status Aktivi| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.
PackageSOP5
IF = 7.5 mA, VCC = 5.0 V
CL = 15 pF, RL = 350 Ω
High Level Ausbreitungsverzögerung [typ.]41 ns
IF = 0 mA, VCC = 5.0 V
VO = 2.0 V, RL = 350 Ω
|VCM| = 1000 VPeak
High Level Gleichtaktstörfestigkeit [min.]20 kV/µs
Schwellenstromstärke [typ.]2.5 mA
Isolationsspannung3750 V (RMS)
Betriebstemperatur -40 °C up to +85 °C
–Verfügbarkeit prüfen
143501155110
SPECSOP5, IF = 16 mA, VCC = 5.0 VRL = 1.9 kΩ, 150 ns
Verfügbarkeit
–
Downloads4 Dateien

Status Aktivi| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.
PackageSOP5
IF = 16 mA, VCC = 5.0 V
RL = 1.9 kΩ
High Level Ausbreitungsverzögerung [typ.]150 ns
IF = 0 mA, VCC = 5.0 V
CL = 15 pF, RL = 1.9 kΩ
|VCM| = 1000 VPeak
High Level Gleichtaktstörfestigkeit [min.]5 kV/µs
–
Isolationsspannung3750 V (RMS)
Betriebstemperatur -40 °C up to +110 °C
–Verfügbarkeit prüfen
143511155110
SPECSOP5, IF = 16 mA, VCC = 5.0 VRL = 1.9 kΩ, 150 ns
Verfügbarkeit
–
Downloads4 Dateien

Status Aktivi| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.
PackageSOP5
IF = 16 mA, VCC = 5.0 V
RL = 1.9 kΩ
High Level Ausbreitungsverzögerung [typ.]150 ns
IF = 0 mA, VCC = 5.0 V
CL = 15 pF, RL = 1.9 kΩ
|VCM| = 1000 VPeak
High Level Gleichtaktstörfestigkeit [min.]15 kV/µs
–
Isolationsspannung3750 V (RMS)
Betriebstemperatur -40 °C up to +110 °C
–Verfügbarkeit prüfen
