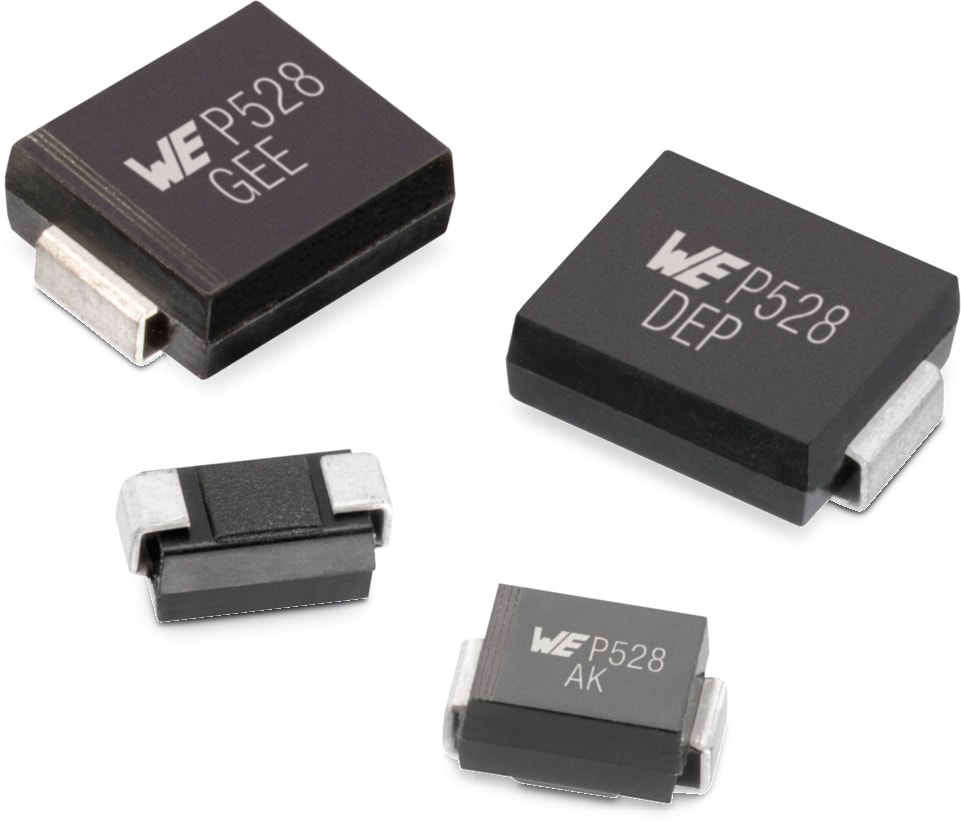

Bauform | Maße | L (mm) | W (mm) | H (mm) | Montageart | |
---|---|---|---|---|---|---|
DO-214AC 400W Unidirectional | 4.24 | 2.67 | 2.25 | SMT | ||
DO-214AC 400W Bidirectional | 4.24 | 2.67 | 2.25 | SMT | ||
DO-214AA 600W Unidirectional | 4.32 | 3.62 | 2.4 | SMT | ||
DO-214AA 600W Bidirectional | 4.32 | 3.62 | 2.4 | SMT | ||
DO-214AB 1500W Unidirectional | 6.86 | 5.91 | 2.5 | SMT | ||
DO-214AB 1500W Bidirectional | 6.86 | 5.91 | 2.5 | SMT | ||
DO-214AB 3000W Unidirectional | 6.86 | 5.91 | 2.5 | SMT | ||
DO-214AB 3000W Bidirectional | 6.86 | 5.91 | 2.5 | SMT |
Merkmale
- geringe Bauhöhe
- Glasspassivierter Chip
- Ausgezeichnetes Klemmverhalten
- Schnelle Ansprechzeit
- MSL Level 1, per J-STD-020
- Kunststoff Gehäuse hat UL 94 V-0
- Sicherheitszertifizierung UL 497B, E478010
Identisches Design:
- DO-214AC = SMAJ
- DO-214AA = SMBJ
- DO-214AB = SMCJ/SMDJ
Anwendung
- Ideal zum Schutz von I/O Schnittstellen, Busspannungen und anderen Schaltkreisen, von empfindlichen Elektronischem Equipment, gegen Überspannungen
Artikeldaten
Alle
DO-214AC 400W Unidirectional
DO-214AC 400W Bidirectional
DO-214AA 600W Unidirectional
DO-214AA 600W Bidirectional
DO-214AB 1500W Unidirectional
DO-214AB 1500W Bidirectional
DO-214AB 3000W Unidirectional
DO-214AB 3000W Bidirectional
Artikel Nr. | Datenblatt | Downloads | VDC (V) | VBR min. (V) | IPeak (A) | PDiss (W) | VClamp max. (V) | Design Kit | Muster |
---|---|---|---|---|---|---|---|---|---|
824521500 | SPEC | 6 Dateien | 5 | 6.7 | 65.3 | 600 | 9.2 | 824599 | |
824520500 | SPEC | 6 Dateien | 5 | 6.7 | 65.3 | 600 | 9.2 | 824599 | |
824541500 | SPEC | 6 Dateien | 5 | 6.7 | 163 | 1500 | 9.2 | 824598 | |
824540500 | SPEC | 6 Dateien | 5 | 6.7 | 163 | 1500 | 9.2 | 824598 | |
824551500 | SPEC | 6 Dateien | 5 | 6.7 | 326.1 | 3000 | 9.2 | 824598 | |
824550500 | SPEC | 6 Dateien | 5 | 6.7 | 326.1 | 3000 | 9.2 | 824598 | |
824501500 | SPEC | 6 Dateien | 5 | 6.7 | 43.5 | 400 | 9.2 | 824599 | |
824500500 | SPEC | 6 Dateien | 5 | 6.7 | 43.5 | 400 | 9.2 | 824599 | |
824521600 | SPEC | 6 Dateien | 6 | 7.02 | 58.3 | 600 | 10.3 | 824599 | |
824520600 | SPEC | 6 Dateien | 6 | 7.02 | 58.3 | 600 | 10.3 | 824599 | |
824541600 | SPEC | 6 Dateien | 6 | 7.02 | 145.7 | 1500 | 10.3 | 824598 | |
824540600 | SPEC | 6 Dateien | 6 | 7.02 | 145.7 | 1500 | 10.3 | 824598 | |
824551600 | SPEC | 6 Dateien | 6 | 7.02 | 291.3 | 3000 | 10.3 | 824598 | |
824550600 | SPEC | 6 Dateien | 6 | 7.02 | 291.3 | 3000 | 10.3 | 824598 | |
824501600 | SPEC | 6 Dateien | 6 | 7.02 | 38.8 | 400 | 10.3 | 824599 | |
824500600 | SPEC | 6 Dateien | 6 | 7.02 | 38.8 | 400 | 10.3 | 824599 | |
824521650 | SPEC | 6 Dateien | 6.5 | 7.6 | 53.6 | 600 | 11.2 | – | |
824520650 | SPEC | 6 Dateien | 6.5 | 7.6 | 53.6 | 600 | 11.2 | – | |
824541650 | SPEC | 6 Dateien | 6.5 | 7.6 | 134 | 1500 | 11.2 | – | |
824540650 | SPEC | 6 Dateien | 6.5 | 7.6 | 134 | 1500 | 11.2 | – | |
824551650 | SPEC | 6 Dateien | 6.5 | 7.6 | 267.9 | 3000 | 11.2 | – | |
824550650 | SPEC | 6 Dateien | 6.5 | 7.6 | 267.9 | 3000 | 11.2 | – | |
824501650 | SPEC | 6 Dateien | 6.5 | 7.6 | 35.7 | 400 | 11.2 | – | |
824500650 | SPEC | 6 Dateien | 6.5 | 7.6 | 35.7 | 400 | 11.2 | – | |
824521700 | SPEC | 6 Dateien | 7 | 8.19 | 50 | 600 | 12 | – | |
824520700 | SPEC | 6 Dateien | 7 | 8.19 | 50 | 600 | 12 | – | |
824541700 | SPEC | 6 Dateien | 7 | 8.19 | 125 | 1500 | 12 | – | |
824540700 | SPEC | 6 Dateien | 7 | 8.19 | 125 | 1500 | 12 | – | |
824551700 | SPEC | 6 Dateien | 7 | 8.19 | 250 | 3000 | 12 | – | |
824550700 | SPEC | 6 Dateien | 7 | 8.19 | 250 | 3000 | 12 | – | |
824501700 | SPEC | 6 Dateien | 7 | 8.19 | 33.3 | 400 | 12 | – | |
824500700 | SPEC | 6 Dateien | 7 | 8.19 | 33.3 | 400 | 12 | – | |
824521750 | SPEC | 6 Dateien | 7.5 | 8.77 | 46.6 | 600 | 12.9 | – | |
824520750 | SPEC | 6 Dateien | 7.5 | 8.77 | 46.6 | 600 | 12.9 | – | |
824541750 | SPEC | 6 Dateien | 7.5 | 8.77 | 116.3 | 1500 | 12.9 | – | |
824540750 | SPEC | 6 Dateien | 7.5 | 8.77 | 116.3 | 1500 | 12.9 | – | |
824551750 | SPEC | 6 Dateien | 7.5 | 8.77 | 232.6 | 3000 | 12.9 | – | |
824550750 | SPEC | 6 Dateien | 7.5 | 8.77 | 232.6 | 3000 | 12.9 | – | |
824501750 | SPEC | 6 Dateien | 7.5 | 8.77 | 31 | 400 | 12.9 | – | |
824500750 | SPEC | 6 Dateien | 7.5 | 8.77 | 31 | 400 | 12.9 | – | |
824521800 | SPEC | 6 Dateien | 8 | 9.36 | 44.2 | 600 | 13.6 | – | |
824520800 | SPEC | 6 Dateien | 8 | 9.36 | 44.2 | 600 | 13.6 | – | |
824541800 | SPEC | 6 Dateien | 8 | 9.36 | 110.3 | 1500 | 13.6 | – | |
824540800 | SPEC | 6 Dateien | 8 | 9.36 | 110.3 | 1500 | 13.6 | – | |
824551800 | SPEC | 6 Dateien | 8 | 9.36 | 220.6 | 3000 | 13.6 | – | |
824550800 | SPEC | 6 Dateien | 8 | 9.36 | 220.6 | 3000 | 13.6 | – | |
824501800 | SPEC | 6 Dateien | 8 | 9.36 | 29.4 | 400 | 13.6 | – | |
824500800 | SPEC | 6 Dateien | 8 | 9.36 | 29.4 | 400 | 13.6 | – | |
824521850 | SPEC | 6 Dateien | 8.5 | 9.92 | 41.7 | 600 | 14.4 | – | |
824520850 | SPEC | 6 Dateien | 8.5 | 9.92 | 41.7 | 600 | 14.4 | – | |
824541850 | SPEC | 6 Dateien | 8.5 | 9.92 | 104.2 | 1500 | 14.4 | – | |
824540850 | SPEC | 6 Dateien | 8.5 | 9.92 | 104.2 | 1500 | 14.4 | – | |
824551850 | SPEC | 6 Dateien | 8.5 | 9.92 | 208.3 | 3000 | 14.4 | – | |
824550850 | SPEC | 6 Dateien | 8.5 | 9.92 | 208.3 | 3000 | 14.4 | – | |
824501850 | SPEC | 6 Dateien | 8.5 | 9.92 | 27.8 | 400 | 14.4 | – | |
824500850 | SPEC | 6 Dateien | 8.5 | 9.92 | 27.8 | 400 | 14.4 | – | |
824521900 | SPEC | 6 Dateien | 9 | 10.55 | 39 | 600 | 15.4 | – | |
824520900 | SPEC | 6 Dateien | 9 | 10.55 | 39 | 600 | 15.4 | – | |
824541900 | SPEC | 6 Dateien | 9 | 10.55 | 97.4 | 1500 | 15.4 | – | |
824540900 | SPEC | 6 Dateien | 9 | 10.55 | 97.4 | 1500 | 15.4 | – | |
824551900 | SPEC | 6 Dateien | 9 | 10.55 | 194.8 | 3000 | 15.4 | – | |
824550900 | SPEC | 6 Dateien | 9 | 10.55 | 194.8 | 3000 | 15.4 | – | |
824501900 | SPEC | 6 Dateien | 9 | 10.55 | 26 | 400 | 15.4 | – | |
824500900 | SPEC | 6 Dateien | 9 | 10.55 | 26 | 400 | 15.4 | – | |
824521101 | SPEC | 6 Dateien | 10 | 11.7 | 35.3 | 600 | 17 | – | |
824520101 | SPEC | 6 Dateien | 10 | 11.7 | 35.3 | 600 | 17 | – | |
824541101 | SPEC | 6 Dateien | 10 | 11.7 | 88.3 | 1500 | 17 | – | |
824540101 | SPEC | 6 Dateien | 10 | 11.7 | 88.3 | 1500 | 17 | – | |
824551101 | SPEC | 6 Dateien | 10 | 11.7 | 176.5 | 3000 | 17 | – | |
824550101 | SPEC | 6 Dateien | 10 | 11.7 | 176.5 | 3000 | 17 | – | |
824501101 | SPEC | 6 Dateien | 10 | 11.7 | 23.5 | 400 | 17 | – | |
824500101 | SPEC | 6 Dateien | 10 | 11.7 | 23.5 | 400 | 17 | – | |
824521111 | SPEC | 6 Dateien | 11 | 12.85 | 33 | 600 | 18.2 | – | |
824520111 | SPEC | 6 Dateien | 11 | 12.85 | 33 | 600 | 18.2 | – | |
824541111 | SPEC | 6 Dateien | 11 | 12.85 | 82.5 | 1500 | 18.2 | – | |
824540111 | SPEC | 6 Dateien | 11 | 12.85 | 82.5 | 1500 | 18.2 | – | |
824551111 | SPEC | 6 Dateien | 11 | 12.85 | 164.8 | 3000 | 18.2 | – | |
824550111 | SPEC | 6 Dateien | 11 | 12.85 | 164.8 | 3000 | 18.2 | – | |
824501111 | SPEC | 6 Dateien | 11 | 12.85 | 22 | 400 | 18.2 | – | |
824500111 | SPEC | 6 Dateien | 11 | 12.85 | 22 | 400 | 18.2 | – | |
824521121 | SPEC | 6 Dateien | 12 | 14 | 30.2 | 600 | 19.9 | 824599 | |
824520121 | SPEC | 6 Dateien | 12 | 14 | 30.2 | 600 | 19.9 | 824599 | |
824541121 | SPEC | 6 Dateien | 12 | 14 | 75.4 | 1500 | 19.9 | 824598 | |
824540121 | SPEC | 6 Dateien | 12 | 14 | 75.4 | 1500 | 19.9 | 824598 | |
824551121 | SPEC | 6 Dateien | 12 | 14 | 150.8 | 3000 | 19.9 | 824598 | |
824550121 | SPEC | 6 Dateien | 12 | 14 | 150.8 | 3000 | 19.9 | 824598 | |
824501121 | SPEC | 6 Dateien | 12 | 14 | 20.1 | 400 | 19.9 | 824599 | |
824500121 | SPEC | 6 Dateien | 12 | 14 | 20.1 | 400 | 19.9 | 824599 | |
824521131 | SPEC | 6 Dateien | 13 | 15.15 | 28 | 600 | 21.5 | – | |
824520131 | SPEC | 6 Dateien | 13 | 15.15 | 28 | 600 | 21.5 | – | |
824541131 | SPEC | 6 Dateien | 13 | 15.15 | 69.8 | 1500 | 21.5 | – | |
824540131 | SPEC | 6 Dateien | 13 | 15.15 | 69.8 | 1500 | 21.5 | – | |
824551131 | SPEC | 6 Dateien | 13 | 15.15 | 139.5 | 3000 | 21.5 | – | |
824550131 | SPEC | 6 Dateien | 13 | 15.15 | 139.5 | 3000 | 21.5 | – | |
824501131 | SPEC | 6 Dateien | 13 | 15.15 | 18.6 | 400 | 21.5 | – | |
824500131 | SPEC | 6 Dateien | 13 | 15.15 | 18.6 | 400 | 21.5 | – | |
824521141 | SPEC | 6 Dateien | 14 | 16.4 | 25.9 | 600 | 23.2 | – | |
824520141 | SPEC | 6 Dateien | 14 | 16.4 | 25.9 | 600 | 23.2 | – | |
824541141 | SPEC | 6 Dateien | 14 | 16.4 | 64.7 | 1500 | 23.2 | – | |
824540141 | SPEC | 6 Dateien | 14 | 16.4 | 64.7 | 1500 | 23.2 | – | |
824551141 | SPEC | 6 Dateien | 14 | 16.4 | 129.3 | 3000 | 23.2 | – | |
824550141 | SPEC | 6 Dateien | 14 | 16.4 | 129.3 | 3000 | 23.2 | – | |
824501141 | SPEC | 6 Dateien | 14 | 16.4 | 17.2 | 400 | 23.2 | – | |
824500141 | SPEC | 6 Dateien | 14 | 16.4 | 17.2 | 400 | 23.2 | – | |
824500151 | SPEC | 6 Dateien | 15 | 17.6 | 16.4 | 400 | 24.2 | – | |
824501151 | SPEC | 6 Dateien | 15 | 17.6 | 16.4 | 400 | 24.4 | – | |
824520151 | SPEC | 6 Dateien | 15 | 17.6 | 24.6 | 600 | 24.4 | – | |
824521151 | SPEC | 6 Dateien | 15 | 17.6 | 24.6 | 600 | 24.4 | – | |
824540151 | SPEC | 6 Dateien | 15 | 17.6 | 61.5 | 1500 | 24.4 | – | |
824541151 | SPEC | 6 Dateien | 15 | 17.6 | 61.5 | 1500 | 24.4 | – | |
824550151 | SPEC | 6 Dateien | 15 | 17.6 | 123 | 3000 | 24.4 | – | |
824551151 | SPEC | 6 Dateien | 15 | 17.6 | 123 | 3000 | 24.4 | – | |
824500161 | SPEC | 6 Dateien | 16 | 18.75 | 15.4 | 400 | 26 | – | |
824501161 | SPEC | 6 Dateien | 16 | 18.75 | 15.4 | 400 | 26 | – | |
824520161 | SPEC | 6 Dateien | 16 | 18.75 | 23.1 | 600 | 26 | – | |
824521161 | SPEC | 6 Dateien | 16 | 18.75 | 23.1 | 600 | 26 | – | |
824540161 | SPEC | 6 Dateien | 16 | 18.75 | 57.7 | 1500 | 26 | – | |
824541161 | SPEC | 6 Dateien | 16 | 18.75 | 57.7 | 1500 | 26 | – | |
824550161 | SPEC | 6 Dateien | 16 | 18.75 | 115.4 | 3000 | 26 | – | |
824551161 | SPEC | 6 Dateien | 16 | 18.75 | 115.4 | 3000 | 26 | – | |
824500171 | SPEC | 6 Dateien | 17 | 19.9 | 14.5 | 400 | 27.6 | – | |
824501171 | SPEC | 6 Dateien | 17 | 19.9 | 14.5 | 400 | 27.6 | – | |
824520171 | SPEC | 6 Dateien | 17 | 19.9 | 21.8 | 600 | 27.6 | – | |
824521171 | SPEC | 6 Dateien | 17 | 19.9 | 21.8 | 600 | 27.6 | – | |
824540171 | SPEC | 6 Dateien | 17 | 19.9 | 54.4 | 1500 | 27.6 | – | |
824541171 | SPEC | 6 Dateien | 17 | 19.9 | 54.4 | 1500 | 27.6 | – | |
824550171 | SPEC | 6 Dateien | 17 | 19.9 | 108.7 | 3000 | 27.6 | – | |
824551171 | SPEC | 6 Dateien | 17 | 19.9 | 108.7 | 3000 | 27.6 | – | |
824500181 | SPEC | 6 Dateien | 18 | 21.05 | 13.7 | 400 | 29.2 | – | |
824501181 | SPEC | 6 Dateien | 18 | 21.05 | 13.7 | 400 | 29.2 | – | |
824520181 | SPEC | 6 Dateien | 18 | 21.05 | 20.6 | 600 | 29.2 | – | |
824521181 | SPEC | 6 Dateien | 18 | 21.05 | 20.6 | 600 | 29.2 | – | |
824540181 | SPEC | 6 Dateien | 18 | 21.05 | 51.4 | 1500 | 29.2 | – | |
824541181 | SPEC | 6 Dateien | 18 | 21.05 | 51.4 | 1500 | 29.2 | – | |
824550181 | SPEC | 6 Dateien | 18 | 21.05 | 102.7 | 3000 | 29.2 | – | |
824551181 | SPEC | 6 Dateien | 18 | 21.05 | 102.7 | 3000 | 29.2 | – | |
824521201 | SPEC | 6 Dateien | 20 | 23.35 | 18.6 | 600 | 32.4 | – | |
824520201 | SPEC | 6 Dateien | 20 | 23.35 | 18.6 | 600 | 32.4 | – | |
824541201 | SPEC | 6 Dateien | 20 | 23.35 | 46.3 | 1500 | 32.4 | – | |
824540201 | SPEC | 6 Dateien | 20 | 23.35 | 46.3 | 1500 | 32.4 | – | |
824551201 | SPEC | 6 Dateien | 20 | 23.35 | 92.6 | 3000 | 32.4 | – | |
824550201 | SPEC | 6 Dateien | 20 | 23.35 | 92.6 | 3000 | 32.4 | – | |
824501201 | SPEC | 6 Dateien | 20 | 23.35 | 12.3 | 400 | 32.4 | – | |
824500201 | SPEC | 6 Dateien | 20 | 23.35 | 12.3 | 400 | 32.4 | – | |
824521221 | SPEC | 6 Dateien | 22 | 25.65 | 16.9 | 600 | 35.5 | – | |
824520221 | SPEC | 6 Dateien | 22 | 25.65 | 16.9 | 600 | 35.5 | – | |
824541221 | SPEC | 6 Dateien | 22 | 25.65 | 42.3 | 1500 | 35.5 | – | |
824540221 | SPEC | 6 Dateien | 22 | 25.65 | 42.3 | 1500 | 35.5 | – | |
824551221 | SPEC | 6 Dateien | 22 | 25.65 | 84.5 | 3000 | 35.5 | – | |
824550221 | SPEC | 6 Dateien | 22 | 25.65 | 84.5 | 3000 | 35.5 | – | |
824501221 | SPEC | 6 Dateien | 22 | 25.65 | 11.3 | 400 | 35.5 | – | |
824500221 | SPEC | 6 Dateien | 22 | 25.65 | 11.3 | 400 | 35.5 | – | |
824521241 | SPEC | 6 Dateien | 24 | 28.1 | 15.5 | 600 | 38.9 | 824599 | |
824520241 | SPEC | 6 Dateien | 24 | 28.1 | 15.5 | 600 | 38.9 | 824599 | |
824541241 | SPEC | 6 Dateien | 24 | 28.1 | 38.6 | 1500 | 38.9 | 824598 | |
824540241 | SPEC | 6 Dateien | 24 | 28.1 | 38.6 | 1500 | 38.9 | 824598 | |
824551241 | SPEC | 6 Dateien | 24 | 28.1 | 77.1 | 3000 | 38.9 | 824598 | |
824550241 | SPEC | 6 Dateien | 24 | 28.1 | 77.1 | 3000 | 38.9 | 824598 | |
824501241 | SPEC | 6 Dateien | 24 | 28.1 | 10.3 | 400 | 38.9 | 824599 | |
824500241 | SPEC | 6 Dateien | 24 | 28.1 | 10.3 | 400 | 38.9 | 824599 | |
824521261 | SPEC | 6 Dateien | 26 | 30.4 | 14.3 | 600 | 42.1 | 824599 | |
824520261 | SPEC | 6 Dateien | 26 | 30.4 | 14.3 | 600 | 42.1 | 824599 | |
824541261 | SPEC | 6 Dateien | 26 | 30.4 | 35.7 | 1500 | 42.1 | 824598 | |
824540261 | SPEC | 6 Dateien | 26 | 30.4 | 35.7 | 1500 | 42.1 | 824598 | |
824551261 | SPEC | 6 Dateien | 26 | 30.4 | 71.3 | 3000 | 42.1 | 824598 | |
824550261 | SPEC | 6 Dateien | 26 | 30.4 | 71.3 | 3000 | 42.1 | 824598 | |
824501261 | SPEC | 6 Dateien | 26 | 30.4 | 9.5 | 400 | 42.1 | 824599 | |
824500261 | SPEC | 6 Dateien | 26 | 30.4 | 9.5 | 400 | 42.1 | 824599 | |
824521281 | SPEC | 6 Dateien | 28 | 32.75 | 13.3 | 600 | 45.4 | – | |
824520281 | SPEC | 6 Dateien | 28 | 32.75 | 13.3 | 600 | 45.4 | – | |
824541281 | SPEC | 6 Dateien | 28 | 32.75 | 33.1 | 1500 | 45.4 | – | |
824540281 | SPEC | 6 Dateien | 28 | 32.75 | 33.1 | 1500 | 45.4 | – | |
824551281 | SPEC | 6 Dateien | 28 | 32.75 | 66.1 | 3000 | 45.4 | – | |
824550281 | SPEC | 6 Dateien | 28 | 32.75 | 66.1 | 3000 | 45.4 | – | |
824501281 | SPEC | 6 Dateien |
