WE-TPB Dreiphasen Stromkompensierte Netzdrossel

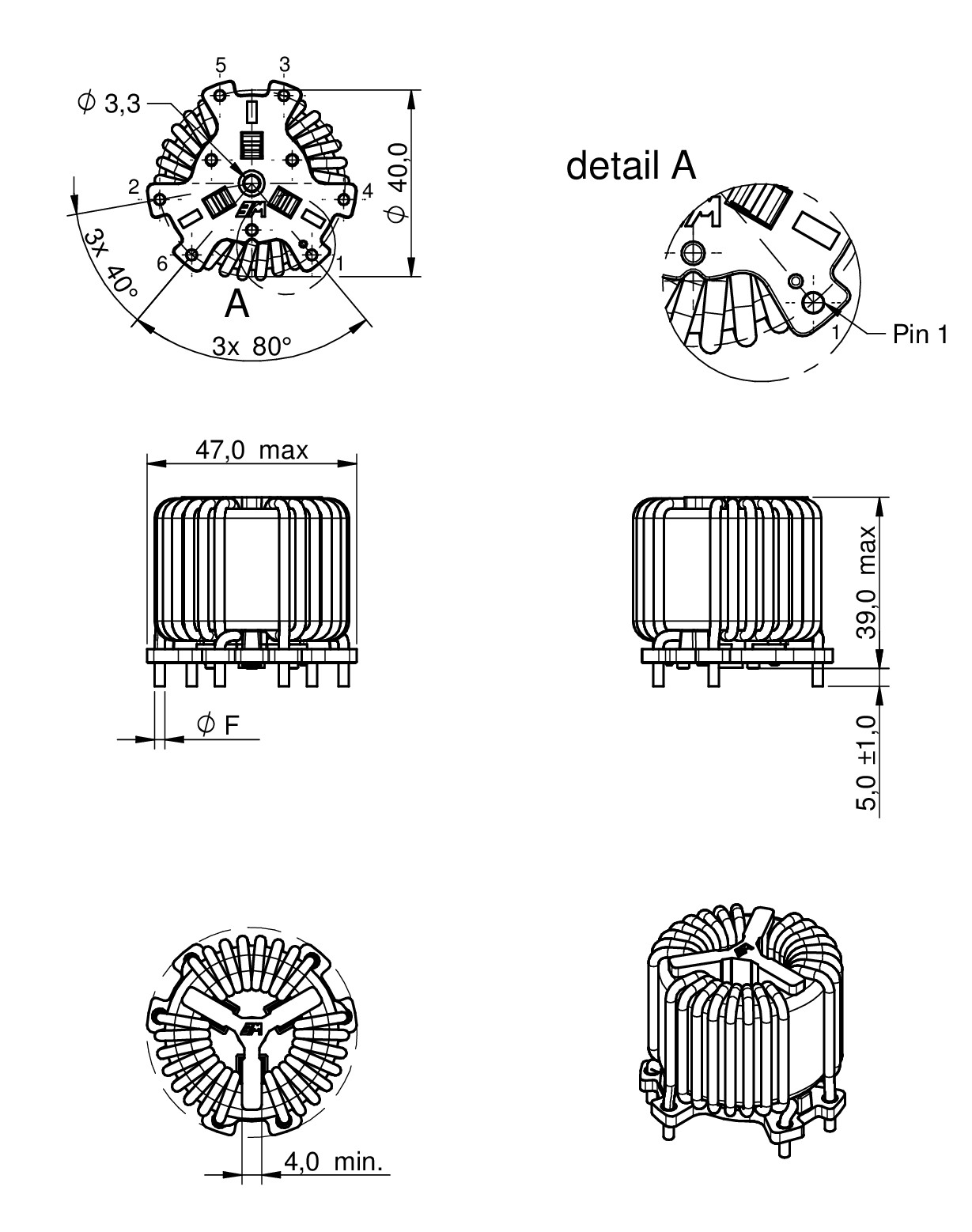

Bauform	Maße	H (mm)	Montageart	Ø OD (mm)
3XL		39	THT	47

LTSpice-Dateien

LT
LTSpice_WE-TPB (rev25a).zip
|
80.1 KB

Merkmale

Einsatz bis 500 VAC Nennspannung
Verwendung von hochpermeablen MnZn-Ferritkernmaterial
Isolation durch Verwendung von Kunststofftrennsteg
Auslegung nach EN 60938-2Luft und Kriegstrecken ≥ 5 mm
Nennströme bis 24 A
Frequenzbereich der Entstörung: 1 kHz bis 1 MHz
Betriebstemperatur: -40 °C bis +125 °C
Brennbarkeit gemäß UL 94 V-0
Klimakategorie 40/125/21

Anwendung

Leistungselektronik
Eingangsfilter bei Netzanwendungen
Motorentstörung
Gleichtaktstörunterdückung
Frequenzumrichter
Stromversorgungen
Ladestationen

Artikeldaten

3XL

Alle zurücksetzen

Artikeldaten filtern

Artikel in 1 Produktserien anzeigen

Artikel in 1 Produktserien

Alle zurücksetzen

Artikel Nr.	Datenblatt	Simulation	Downloads	Status	I_R(A)	L(mH)	V_R(V (AC))	V_T(V (AC))	Material	Muster
744833005240	24 A, 0.52 mH, 500 V (AC)	Simulation	Downloads10 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-TPB (rev22a).IntLib \| 1.4 MB CDS Cadence_WE-TPB (rev18a).zip \| 8.1 MB EAG Eagle_WE-TPB (rev19a).lbr \| 29.5 KB KIC KiCad_WE-TPB (rev25b).zip \| 18.1 MB ZUK Cadstar_WE-TPB (rev19a).zip \| 7.4 KB CAD-Dateien ZIP IGS Download_IGS_WE-TPB-3XL-744833005240 (rev1).igs \| 6.4 MB STP Download_STP_WE-TPB-3XL-744833005240 (rev1).stp \| 1.2 MB Elektrische Modelle ZIP ADS ADS_WE-TPB (rev24a).zip \| 2.7 MB PSP PSpice_WE-TPB (rev25a).zip \| 82.1 KB S S-PARAMETER_WE-TPB (rev19a).zip \| 962.8 KB Alle 10 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Nennstrom24 A	Induktivität0.52 mH	Nennspannung500 V (AC)	Prüfspannung2500 V (AC)	MaterialMnZn
744833011180	18 A, 1.1 mH, 500 V (AC)	Simulation	Downloads10 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-TPB (rev22a).IntLib \| 1.4 MB CDS Cadence_WE-TPB (rev18a).zip \| 8.1 MB EAG Eagle_WE-TPB (rev19a).lbr \| 29.5 KB KIC KiCad_WE-TPB (rev25b).zip \| 18.1 MB ZUK Cadstar_WE-TPB (rev19a).zip \| 7.4 KB CAD-Dateien ZIP IGS Download_IGS_WE-TPB-3XL-744833011180 (rev1).igs \| 6.1 MB STP Download_STP_WE-TPB-3XL-744833011180 (rev1).stp \| 1.2 MB Elektrische Modelle ZIP ADS ADS_WE-TPB (rev24a).zip \| 2.7 MB PSP PSpice_WE-TPB (rev25a).zip \| 82.1 KB S S-PARAMETER_WE-TPB (rev19a).zip \| 962.8 KB Alle 10 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Nennstrom18 A	Induktivität1.1 mH	Nennspannung500 V (AC)	Prüfspannung2500 V (AC)	MaterialMnZn
744833027110	11 A, 2.7 mH, 500 V (AC)	Simulation	Downloads10 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-TPB (rev22a).IntLib \| 1.4 MB CDS Cadence_WE-TPB (rev18a).zip \| 8.1 MB EAG Eagle_WE-TPB (rev19a).lbr \| 29.5 KB KIC KiCad_WE-TPB (rev25b).zip \| 18.1 MB ZUK Cadstar_WE-TPB (rev19a).zip \| 7.4 KB CAD-Dateien ZIP IGS Download_IGS_WE-TPB-3XL-744833027110 (rev1).igs \| 6.1 MB STP Download_STP_WE-TPB-3XL-744833027110 (rev1).stp \| 1.2 MB Elektrische Modelle ZIP ADS ADS_WE-TPB (rev24a).zip \| 2.7 MB PSP PSpice_WE-TPB (rev25a).zip \| 82.1 KB S S-PARAMETER_WE-TPB (rev19a).zip \| 962.8 KB Alle 10 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Nennstrom11 A	Induktivität2.7 mH	Nennspannung500 V (AC)	Prüfspannung2500 V (AC)	MaterialMnZn
744833052100	10 A, 5.2 mH, 500 V (AC)	Simulation	Downloads10 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-TPB (rev22a).IntLib \| 1.4 MB CDS Cadence_WE-TPB (rev18a).zip \| 8.1 MB EAG Eagle_WE-TPB (rev19a).lbr \| 29.5 KB KIC KiCad_WE-TPB (rev25b).zip \| 18.1 MB ZUK Cadstar_WE-TPB (rev19a).zip \| 7.4 KB CAD-Dateien ZIP IGS Download_IGS_WE-TPB-3XL-744833052100 (rev1).igs \| 6.1 MB STP Download_STP_WE-TPB-3XL-744833052100 (rev1).stp \| 1.2 MB Elektrische Modelle ZIP ADS ADS_WE-TPB (rev24a).zip \| 2.7 MB PSP PSpice_WE-TPB (rev25a).zip \| 82.1 KB S S-PARAMETER_WE-TPB (rev19a).zip \| 962.8 KB Alle 10 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Nennstrom10 A	Induktivität5.2 mH	Nennspannung500 V (AC)	Prüfspannung2500 V (AC)	MaterialMnZn
744833084075	7.5 A, 8.4 mH, 500 V (AC)	Simulation	Downloads10 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-TPB (rev22a).IntLib \| 1.4 MB CDS Cadence_WE-TPB (rev18a).zip \| 8.1 MB EAG Eagle_WE-TPB (rev19a).lbr \| 29.5 KB KIC KiCad_WE-TPB (rev25b).zip \| 18.1 MB ZUK Cadstar_WE-TPB (rev19a).zip \| 7.4 KB CAD-Dateien ZIP IGS Download_IGS_WE-TPB-3XL-744833084075 (rev1).igs \| 6.1 MB STP Download_STP_WE-TPB-3XL-744833084075 (rev1).stp \| 1.2 MB Elektrische Modelle ZIP ADS ADS_WE-TPB (rev24a).zip \| 2.7 MB PSP PSpice_WE-TPB (rev25a).zip \| 82.1 KB S S-PARAMETER_WE-TPB (rev19a).zip \| 962.8 KB Alle 10 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Nennstrom7.5 A	Induktivität8.4 mH	Nennspannung500 V (AC)	Prüfspannung2500 V (AC)	MaterialMnZn
744833120060	6 A, 12 mH, 500 V (AC)	Simulation	Downloads10 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-TPB (rev22a).IntLib \| 1.4 MB CDS Cadence_WE-TPB (rev18a).zip \| 8.1 MB EAG Eagle_WE-TPB (rev19a).lbr \| 29.5 KB KIC KiCad_WE-TPB (rev25b).zip \| 18.1 MB ZUK Cadstar_WE-TPB (rev19a).zip \| 7.4 KB CAD-Dateien ZIP IGS Download_IGS_WE-TPB-3XL-744833120060 (rev1).igs \| 6.1 MB STP Download_STP_WE-PBF_3XL_744833120060 (rev1).stp \| 1.2 MB Elektrische Modelle ZIP ADS ADS_WE-TPB (rev24a).zip \| 2.7 MB PSP PSpice_WE-TPB (rev25a).zip \| 82.1 KB S S-PARAMETER_WE-TPB (rev19a).zip \| 962.8 KB Alle 10 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Nennstrom6 A	Induktivität12 mH	Nennspannung500 V (AC)	Prüfspannung2500 V (AC)	MaterialMnZn
