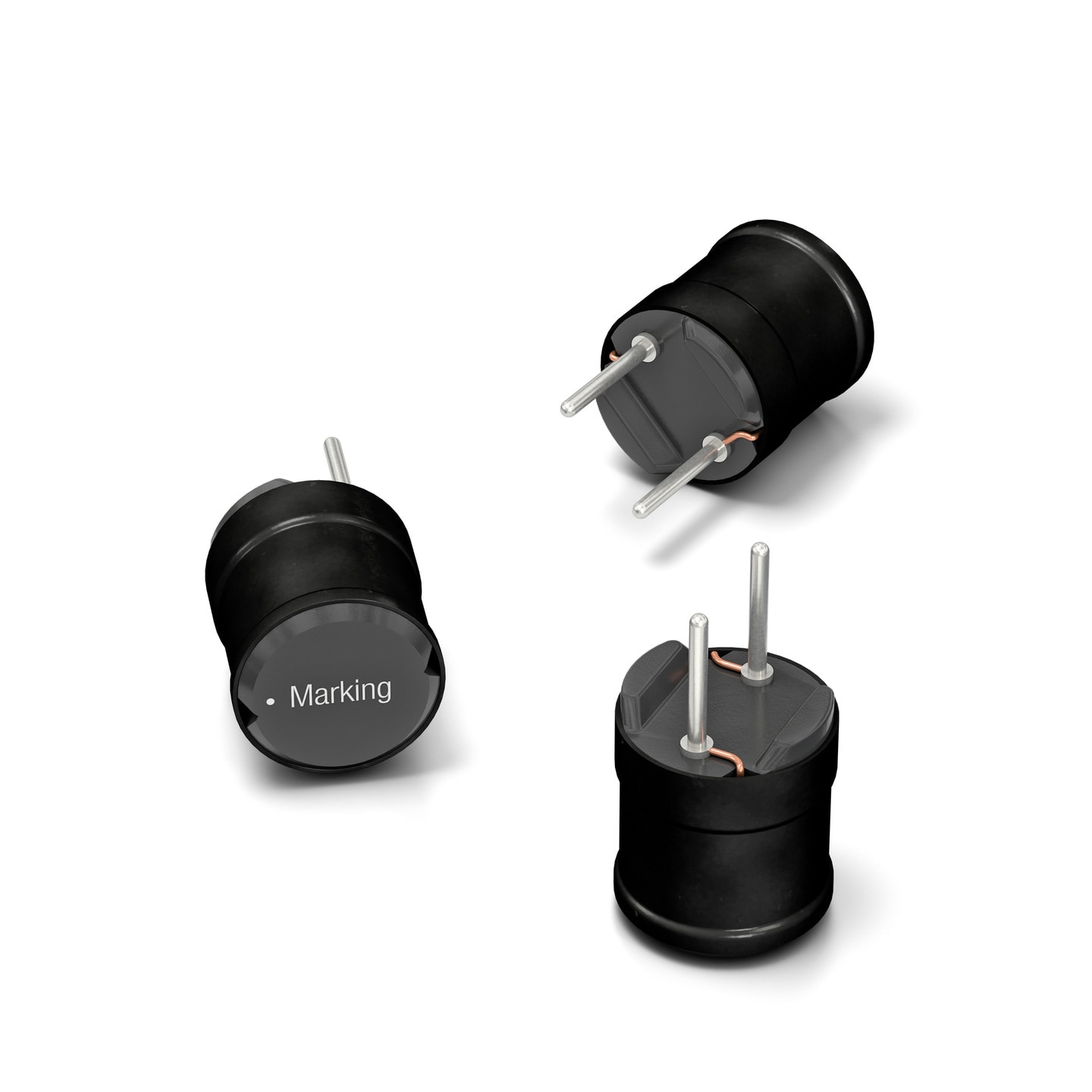

WE-TI Tonneninduktivität

Ungeschirmt

Bauform Maße 3DL
(mm)
W
(mm)
H
(mm)
Montageart

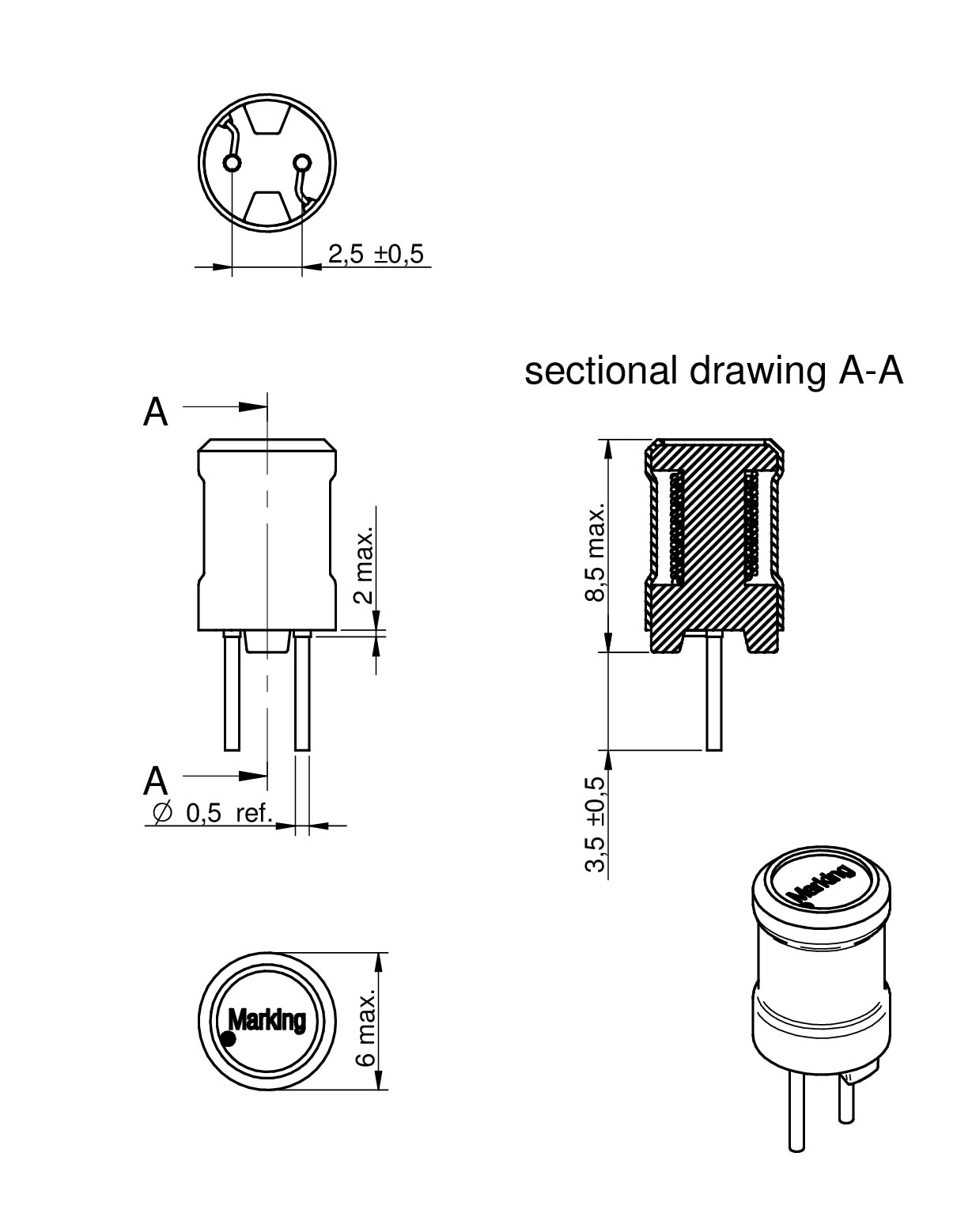

5075 6 6 8.5 THT

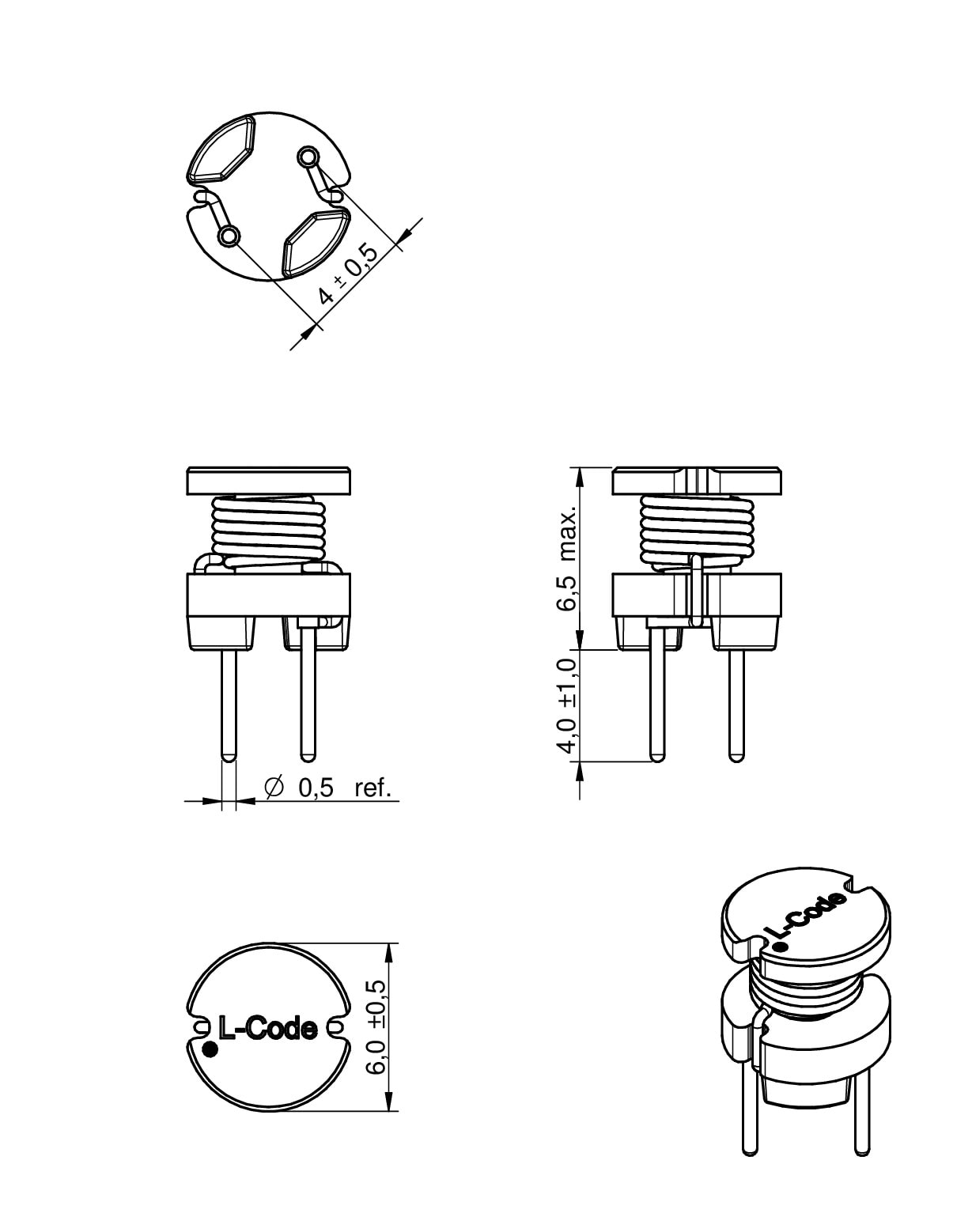

6065 6 6 6.5 THT
8055 8.5 8.5 5.5 THT

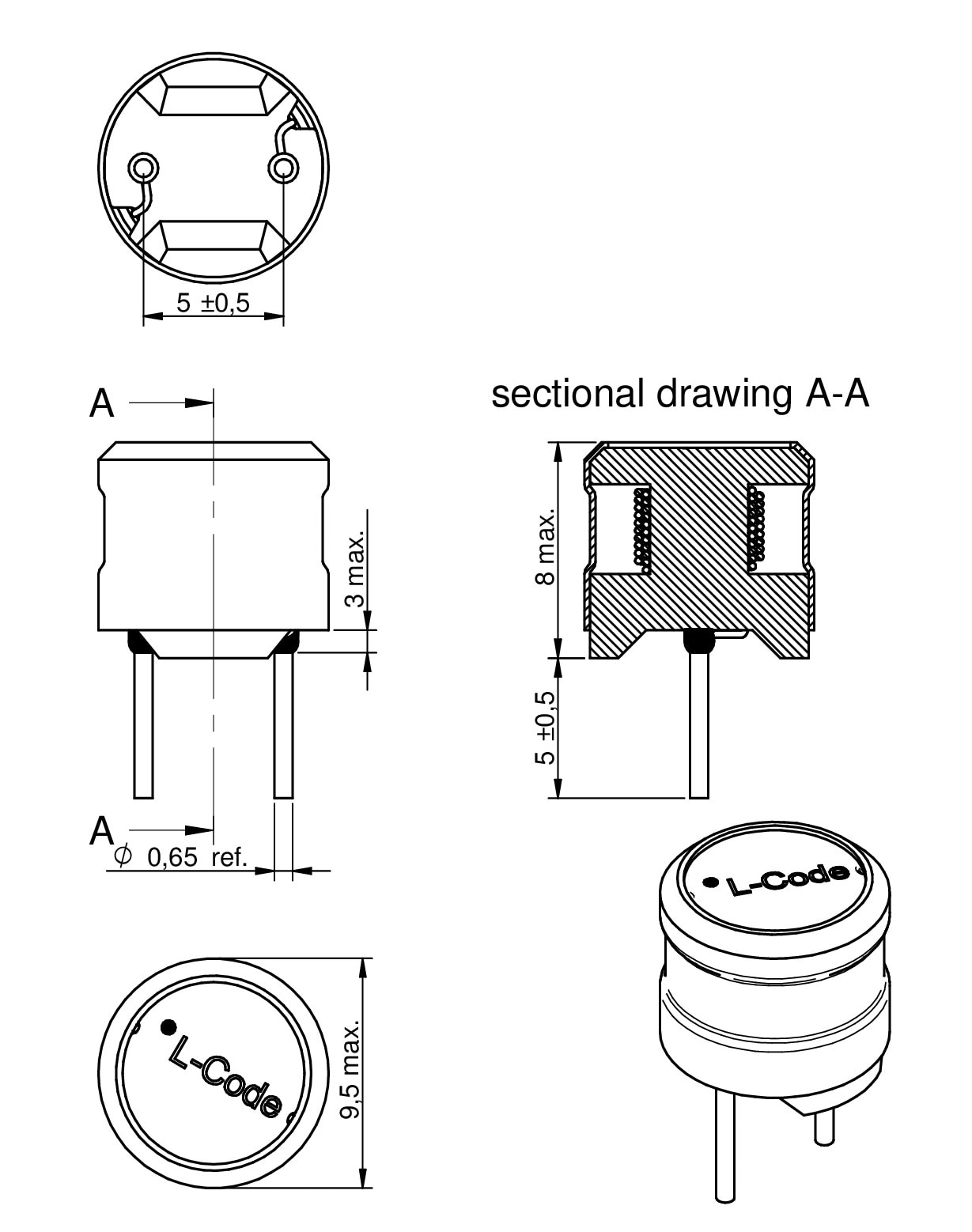

8075 9.5 9.5 8 THT

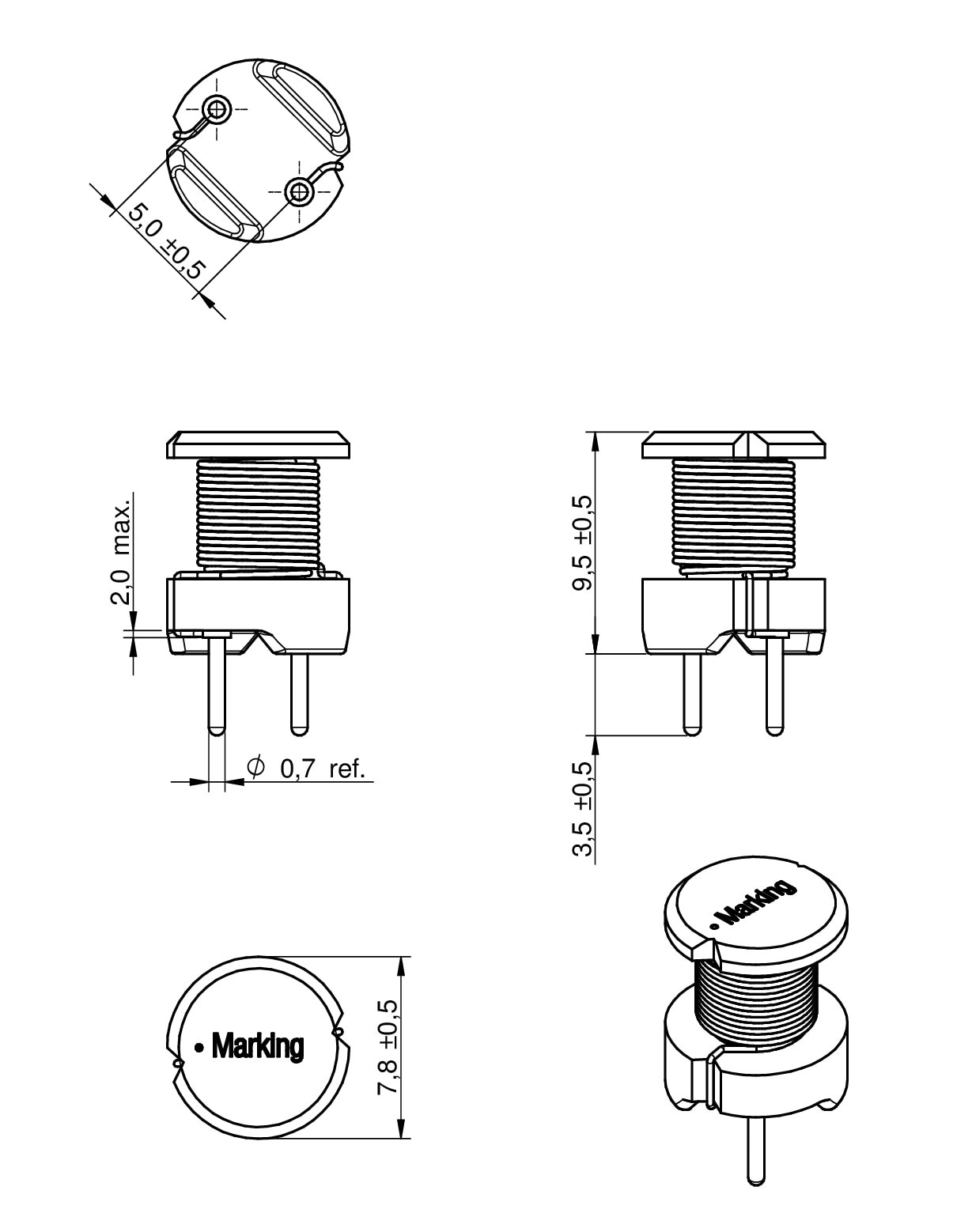

8095 7.8 7.8 9.5 THT
8012 9.5 9.5 13.5 THT

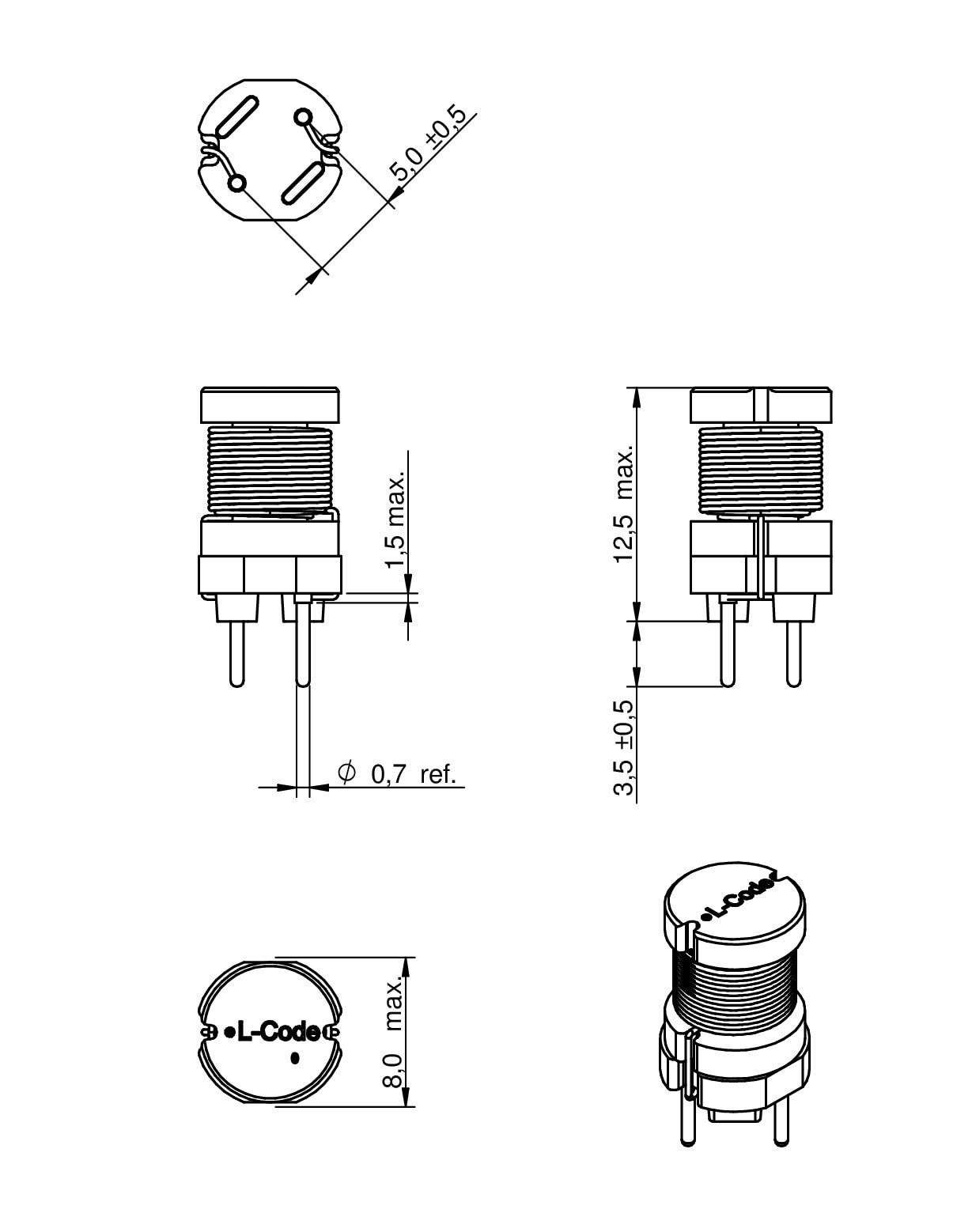

8012B 8 8 12.5 THT

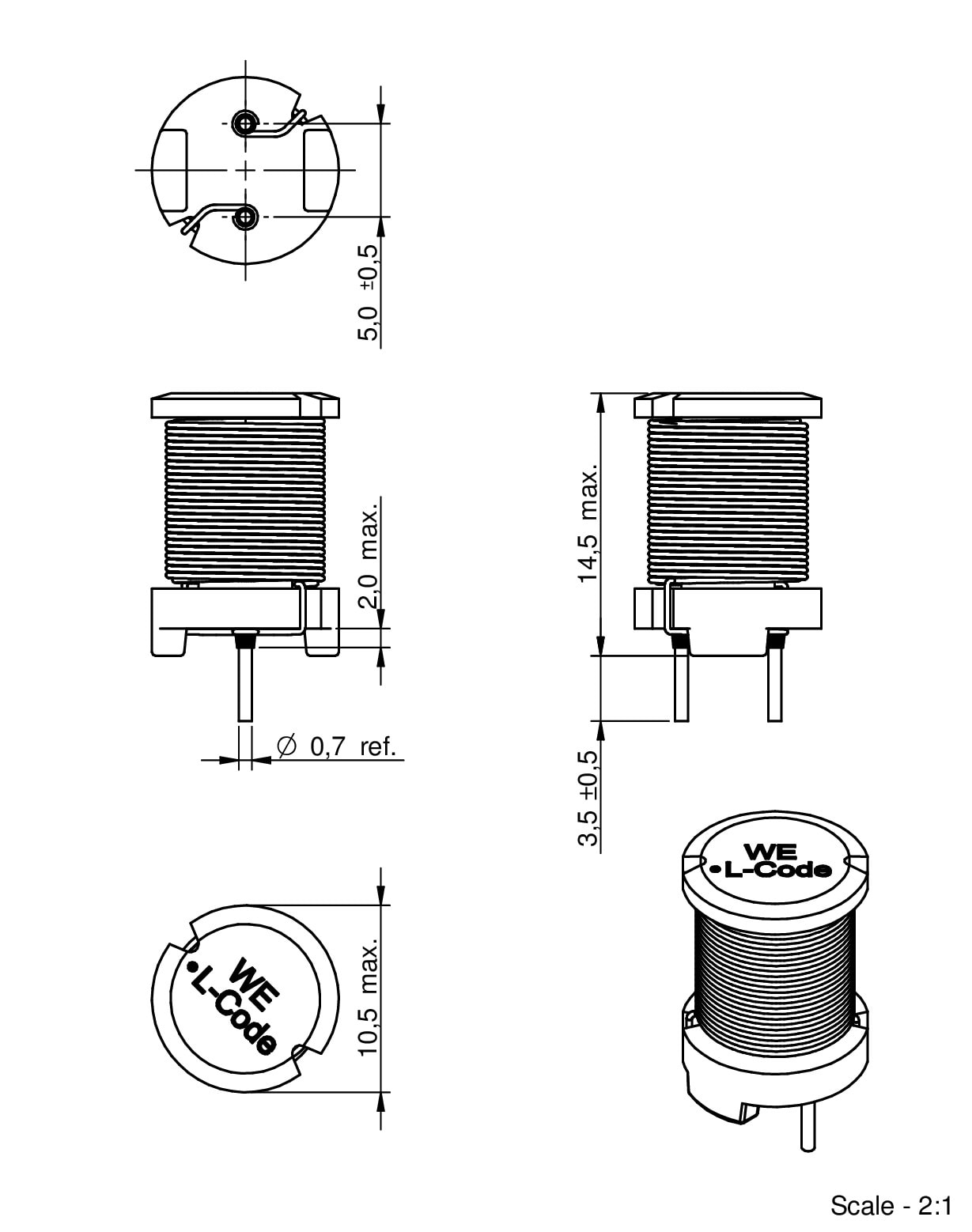

1014 10.5 10.5 14.5 THT

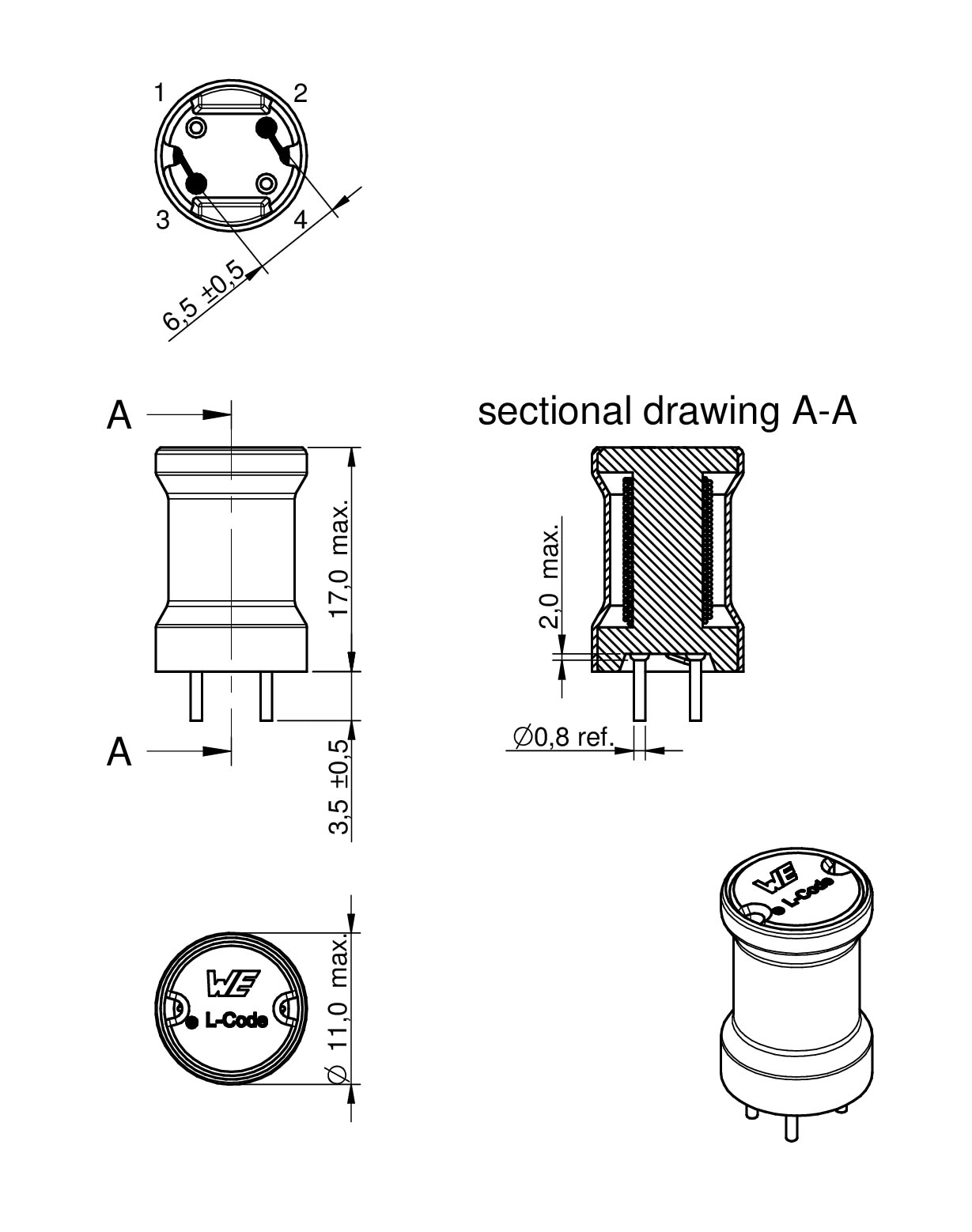

1016 11 11 17 THT

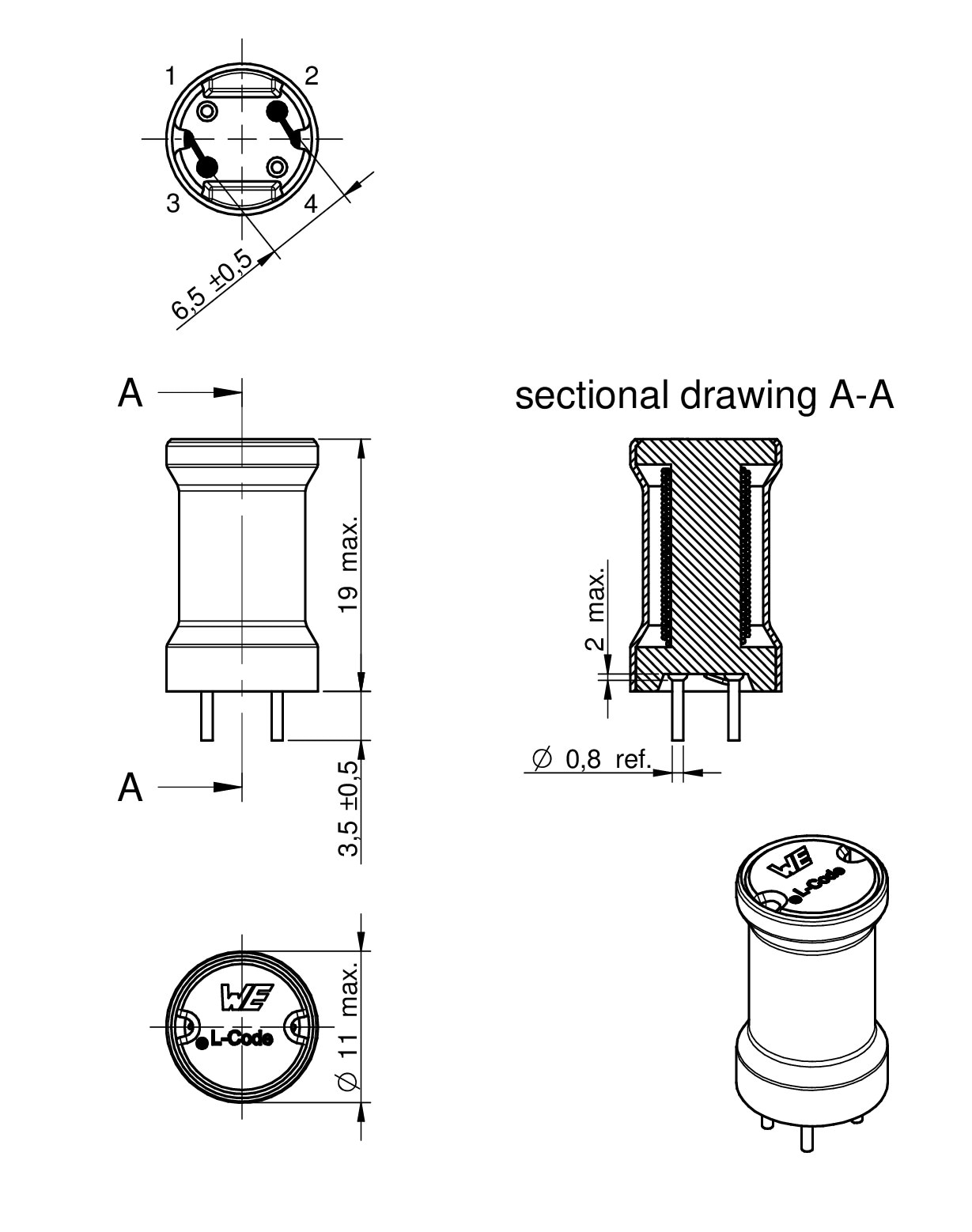

1018 11 11 19 THT

Merkmale

  • Radiale Induktivität in Tonnenbauform
  • Hochaussteuerbares Kernmaterial
  • Kleine Bauform
  • Strombelastbarkeit bis 8,5 A
  • Kundenspezifische Ausführungen auf Anfrage

Anwendung

  • Funkentstörung
  • NF-Schaltungen, Schaltregler, Spannungswandler
  • Spannungsversorgungsfilter
  • EMV-Filter

Artikeldaten

Alle
5075
6065
8055
8075
8095
8012
8012B
1014
1016
1018
Artikel Nr. Daten­blatt Simu­lation DownloadsL
(µH)
IR
(A)
ISAT
(A)
RDC max.
(Ω)
fres
(MHz)
VersionDesign Kit Muster
7447462010SPEC

Anstehende PCN

Aufgrund einer anstehenden PCN wird sich in Kürze das Datenblatt des ausgewählten Produktes ändern. Anbei finden Sie das neue Datenblatt, sowie das noch gültige Datenblatt. Bei weiteren Fragen wenden Sie sich bitte an Ihren Vertriebsmitarbeiter.

8 Dateien 1 8.5 8 0.015 140 Schrumpfschlauch744741
7447720010SPEC
8 Dateien 1 6.9 15 0.0135 195 Standard
744732015SPEC
8 Dateien 1.5 7 9 0.01 122 Schrumpfschlauch
7447462022SPEC

Anstehende PCN

Aufgrund einer anstehenden PCN wird sich in Kürze das Datenblatt des ausgewählten Produktes ändern. Anbei finden Sie das neue Datenblatt, sowie das noch gültige Datenblatt. Bei weiteren Fragen wenden Sie sich bitte an Ihren Vertriebsmitarbeiter.

8 Dateien 2.2 6.3 4.3 0.02 65 Schrumpfschlauch744741
7447720022SPEC
8 Dateien 2.2 5.3 10 0.018 120 Standard
7447462033SPEC

Anstehende PCN

Aufgrund einer anstehenden PCN wird sich in Kürze das Datenblatt des ausgewählten Produktes ändern. Anbei finden Sie das neue Datenblatt, sowie das noch gültige Datenblatt. Bei weiteren Fragen wenden Sie sich bitte an Ihren Vertriebsmitarbeiter.

8 Dateien 3.3 4.7 4 0.025 48 Schrumpfschlauch
7447720033SPEC
8 Dateien 3.3 5 8.5 0.024 95 Standard
7447462047SPEC
8 Dateien 4.7 4.2 3.7 0.03 40 Schrumpfschlauch744741
7447720047SPEC
8 Dateien 4.7 4.5 7.2 0.03 70 Standard
7447462068SPEC
8 Dateien 6.8 3.3 3 0.034 32 Schrumpfschlauch
744779068SPEC

Anstehende PCN

Aufgrund einer anstehenden PCN wird sich in Kürze das Datenblatt des ausgewählten Produktes ändern. Anbei finden Sie das neue Datenblatt, sowie das noch gültige Datenblatt. Bei weiteren Fragen wenden Sie sich bitte an Ihren Vertriebsmitarbeiter.

8 Dateien 6.8 2.2 2.8 0.035 39.7 Standard
7447720068SPEC
8 Dateien 6.8 3.9 6 0.032 36 Standard
7447462100SPEC
8 Dateien 10 2.5 2.6 0.08 28 Schrumpfschlauch744741
744779100SPEC

Anstehende PCN

Aufgrund einer anstehenden PCN wird sich in Kürze das Datenblatt des ausgewählten Produktes ändern. Anbei finden Sie das neue Datenblatt, sowie das noch gültige Datenblatt. Bei weiteren Fragen wenden Sie sich bitte an Ihren Vertriebsmitarbeiter.

8 Dateien 10 1.85 2.1 0.05 27.7 Standard744741
744732100SPEC
8 Dateien 10 4 4 0.033 27 Schrumpfschlauch744741
7447452100SPEC

Anstehende PCN

Aufgrund einer anstehenden PCN wird sich in Kürze das Datenblatt des ausgewählten Produktes ändern. Anbei finden Sie das neue Datenblatt, sowie das noch gültige Datenblatt. Bei weiteren Fragen wenden Sie sich bitte an Ihren Vertriebsmitarbeiter.

8 Dateien 10 4.7 4.5 0.02 18.6 Schrumpfschlauch744743
7447720100SPEC
8 Dateien 10 3.5 4.9 0.043 18 Standard
7447720150SPEC
8 Dateien 15 3.2 4 0.048 16 Standard
7447720180SPEC
8 Dateien 18 3.1 3.7 0.053 15 Standard
7447720200SPEC
8 Dateien 20 3.1 3.5 0.054 15 Standard
7447462220SPEC

Anstehende PCN

Aufgrund einer anstehenden PCN wird sich in Kürze das Datenblatt des ausgewählten Produktes ändern. Anbei finden Sie das neue Datenblatt, sowie das noch gültige Datenblatt. Bei weiteren Fragen wenden Sie sich bitte an Ihren Vertriebsmitarbeiter.

8 Dateien 22 1.8 1.7 0.13 15 Schrumpfschlauch744741
7447720220SPEC
8 Dateien 22 3 3.3 0.055 13 Standard
7447462330SPEC
8 Dateien 33 1.4 1.4 0.22 14 Schrumpfschlauch
7447720330SPEC
8 Dateien 33 2.5 2.7 0.066 11 Standard
7447720390SPEC
8 Dateien 39 2.2 2.5 0.1 10 Standard
7447462470SPEC
8 Dateien 47 1.18 1.2 0.34 10.6 Schrumpfschlauch744741
7447790470SPEC
8 Dateien 47 1.45 1.1 0.16 10.2 Standard744741
744732470SPEC
8 Dateien 47 1.8 1.9 0.14 9.6 Schrumpfschlauch
7447720470SPEC
8 Dateien 47 2 2.3 0.12 9.1 Standard
7447720560SPEC
8 Dateien 56 1.9 2.1 0.13 8.2 Standard
7447462680SPEC
8 Dateien 68 0.8 1 0.4 7.5 Schrumpfschlauch
744779168SPEC

Anstehende PCN

Aufgrund einer anstehenden PCN wird sich in Kürze das Datenblatt des ausgewählten Produktes ändern. Anbei finden Sie das neue Datenblatt, sowie das noch gültige Datenblatt. Bei weiteren Fragen wenden Sie sich bitte an Ihren Vertriebsmitarbeiter.

8 Dateien 68 1.4 0.72 0.28 9.4 Standard744741
7447480680SPEC
8 Dateien 68 2.9 3.5 0.08 6 Standard
7447720680SPEC
8 Dateien 68 1.8 1.9 0.16 6.7 Standard
7447462820SPEC
8 Dateien 82 0.8 0.9 0.47 7.2 Schrumpfschlauch
7447720820SPEC
8 Dateien 82 1.6 1.7 0.19 6.2 Standard
7447462101SPEC
8 Dateien 100 0.8 0.8 0.65 7.1 Schrumpfschlauch744741
744741101SPEC
8 Dateien 100 1.1 0.9 1 9.4 Schrumpfschlauch744741
7447452101SPEC
8 Dateien 100 1.8 1.5 0.16 4.8 Schrumpfschlauch744743
744743101SPEC

Anstehende PCN

Aufgrund einer anstehenden PCN wird sich in Kürze das Datenblatt des ausgewählten Produktes ändern. Anbei finden Sie das neue Datenblatt, sowie das noch gültige Datenblatt. Bei weiteren Fragen wenden Sie sich bitte an Ihren Vertriebsmitarbeiter.

8 Dateien 100 1.5 1.6 0.3 5.1 Standard
7447480101SPEC
8 Dateien 100 2.4 2.5 0.125 4.1 Standard744743
7447221101SPEC
11 Dateien 100 2.45 2.75 0.1 4 Schrumpfschlauch
7447231101SPEC
11 Dateien 100 2.6 3.1 0.09 3.6 Schrumpfschlauch
7447720101SPEC
8 Dateien 100 1.3 1.6 0.22 6.1 Standard
744732121SPEC
8 Dateien 120 1 1.1 0.38 6.1 Schrumpfschlauch744741
7447720121SPEC
8 Dateien 120 1.3 1.4 0.28 5.4 Standard
7447720151SPEC
8 Dateien 150 1.1 1.1 0.35 4.5 Standard
7447480151SPEC
8 Dateien 150 2 2.1 0.18 3.1 Standard
7447720181SPEC
8 Dateien 180 1 1 0.43 3.8 Standard
7447462221SPEC

Anstehende PCN

Aufgrund einer anstehenden PCN wird sich in Kürze das Datenblatt des ausgewählten Produktes ändern. Anbei finden Sie das neue Datenblatt, sowie das noch gültige Datenblatt. Bei weiteren Fragen wenden Sie sich bitte an Ihren Vertriebsmitarbeiter.

8 Dateien 220 0.5 0.5 1.2 4.2 Schrumpfschlauch744741
7447790221SPEC

Anstehende PCN

Aufgrund einer anstehenden PCN wird sich in Kürze das Datenblatt des ausgewählten Produktes ändern. Anbei finden Sie das neue Datenblatt, sowie das noch gültige Datenblatt. Bei weiteren Fragen wenden Sie sich bitte an Ihren Vertriebsmitarbeiter.

8 Dateien 220 0.6 0.5 0.8 4.6 Standard
744741221SPEC
8 Dateien 220 0.66 0.75 1.5 5 Schrumpfschlauch744741
744732221SPEC
8 Dateien 220 0.75 1.2 0.7 4.8 Schrumpfschlauch
7447452221SPEC

Anstehende PCN

Aufgrund einer anstehenden PCN wird sich in Kürze das Datenblatt des ausgewählten Produktes ändern. Anbei finden Sie das neue Datenblatt, sowie das noch gültige Datenblatt. Bei weiteren Fragen wenden Sie sich bitte an Ihren Vertriebsmitarbeiter.

8 Dateien 220 1.2 1.05 0.29 3.1 Schrumpfschlauch
744743221SPEC

Anstehende PCN

Aufgrund einer anstehenden PCN wird sich in Kürze das Datenblatt des ausgewählten Produktes ändern. Anbei finden Sie das neue Datenblatt, sowie das noch gültige Datenblatt. Bei weiteren Fragen wenden Sie sich bitte an Ihren Vertriebsmitarbeiter.

8 Dateien 220 0.96 1.2 0.55 3.9 Standard
7447480221SPEC
8 Dateien 220 1.6 1.75 0.26 2.3 Standard744743
7447221221SPEC
11 Dateien 220 1.65 1.9 0.22 2.5 Schrumpfschlauch
7447231221SPEC
11 Dateien 220 1.75 2.1 0.2 2.4 Schrumpfschlauch
7447720221SPEC
8 Dateien 220 1 1 0.45 3.8 Standard
7447412331SPEC
8 Dateien 330 0.5 0.6 2 4.4 Schrumpfschlauch
744732331SPEC
8 Dateien 330 0.6 1 1.2 3.9 Schrumpfschlauch744741
7447452331SPEC

Anstehende PCN

Aufgrund einer anstehenden PCN wird sich in Kürze das Datenblatt des ausgewählten Produktes ändern. Anbei finden Sie das neue Datenblatt, sowie das noch gültige Datenblatt. Bei weiteren Fragen wenden Sie sich bitte an Ihren Vertriebsmitarbeiter.

8 Dateien 330 1.1 0.85 0.47 2.4 Schrumpfschlauch744743
744743331SPEC
8 Dateien 330 0.74 1 1.2 2.8 Standard
7447480331SPEC
8 Dateien 330 1.4 1.6 0.33 2.2 Standard
7447221331SPEC
11 Dateien 330 1.35 1.55 0.32 2 Schrumpfschlauch
7447231331SPEC
11 Dateien 330 1.4 1.75 0.29 1.9 Schrumpfschlauch
7447720331SPEC
8 Dateien 330 0.82 0.88 0.7 3.1 Standard
7447452391SPEC

Anstehende PCN

Aufgrund einer anstehenden PCN wird sich in Kürze das Datenblatt des ausgewählten Produktes ändern. Anbei finden Sie das neue Datenblatt, sowie das noch gültige Datenblatt. Bei weiteren Fragen wenden Sie sich bitte an Ihren Vertriebsmitarbeiter.

8 Dateien 390 1 0.8 0.52 2.2 Schrumpfschlauch
7447462471SPEC

Anstehende PCN

Aufgrund einer anstehenden PCN wird sich in Kürze das Datenblatt des ausgewählten Produktes ändern. Anbei finden Sie das neue Datenblatt, sowie das noch gültige Datenblatt. Bei weiteren Fragen wenden Sie sich bitte an Ihren Vertriebsmitarbeiter.

8 Dateien 470 0.35 0.4 2.4 2.9 Schrumpfschlauch744741
744741471SPEC
8 Dateien 470 0.44 0.4 3 3.4 Schrumpfschlauch744741
744732471SPEC
8 Dateien 470 0.45 0.9 1.7 2.8 Schrumpfschlauch
744743471SPEC

Anstehende PCN

Aufgrund einer anstehenden PCN wird sich in Kürze das Datenblatt des ausgewählten Produktes ändern. Anbei finden Sie das neue Datenblatt, sowie das noch gültige Datenblatt. Bei weiteren Fragen wenden Sie sich bitte an Ihren Vertriebsmitarbeiter.

8 Dateien 470 0.58 0.8 1.5 2.1 Standard
7447480471SPEC
8 Dateien 470 1.15 1.15 0.52 1.8 Standard744743
7447221471SPEC
11 Dateien 470 1.1 1.3 0.46 1.6 Schrumpfschlauch
7447231471SPEC
11 Dateien 470 1.2 1.5 0.41 1.6 Schrumpfschlauch
7447720471SPEC
8 Dateien 470 0.66 0.73 0.97 2.4 Standard
7447452561SPEC
8 Dateien 560 0.81 0.75 0.85 1.9 Schrumpfschlauch
7447720561SPEC
8 Dateien 560 0.61 0.7 1.22 2.3 Standard
7447480561SPEC
8 Dateien 560 1 1.1 0.65 1.6 Standard
7447462681SPEC
8 Dateien 680 0.25 0.3 3.7 2.4 Schrumpfschlauch
7447412681SPEC
8 Dateien 680 0.33 0.35 4 2.9 Schrumpfschlauch
744732681SPEC
8 Dateien 680 0.42 0.75 2.2 2.3 Schrumpfschlauch
7447480681SPEC
8 Dateien 680 0.9 1 0.79 1.5 Standard
7447221681SPEC
11 Dateien 680 0.9 1.1 0.67 1.3 Schrumpfschlauch
7447231681SPEC
11 Dateien 680 1 1.2 0.59 1.3 Schrumpfschlauch
7447720681SPEC
8 Dateien 680 0.52 0.61 1.37 2.1 Standard
7447452821SPEC
8 Dateien 820 0.7 0.6 1.2 1.5 Schrumpfschlauch
7447720821SPEC
8 Dateien 820 0.51 0.55 1.7 2 Standard
7447720901SPEC
8 Dateien 900 0.5 0.52 2.02 1.8 Standard
7447462102SPEC

Anstehende PCN

Aufgrund einer anstehenden PCN wird sich in Kürze das Datenblatt des ausgewählten Produktes ändern. Anbei finden Sie das neue Datenblatt, sowie das noch gültige Datenblatt. Bei weiteren Fragen wenden Sie sich bitte an Ihren Vertriebsmitarbeiter.

8 Dateien 1000 0.25 0.27 6 1.8 Schrumpfschlauch744741
744741102SPEC
8 Dateien 1000 0.29 0.3 6 2.3 Schrumpfschlauch744741
744732102SPEC
8 Dateien 1000 0.33 0.6 3.4 1.8 Schrumpfschlauch744741
7447452102SPEC
8 Dateien 1000 0.6 0.55 1.55 1.4 Schrumpfschlauch744743
744743102SPEC

Anstehende PCN

Aufgrund einer anstehenden PCN wird sich in Kürze das Datenblatt des ausgewählten Produktes ändern. Anbei finden Sie das neue Datenblatt, sowie das noch gültige Datenblatt. Bei weiteren Fragen wenden Sie sich bitte an Ihren Vertriebsmitarbeiter.

8 Dateien 1000 0.42 0.55 2.5 1.6 Standard
7447480102SPEC
8 Dateien 1000 0.8 0.8 1.15 1.1 Standard744743
7447221102SPEC
11 Dateien 1000 0.75 0.9 0.98 1 Schrumpfschlauch
7447231102SPEC
11 Dateien 1000 0.8 1 0.86 1.1 Schrumpfschlauch
7447720102SPEC
8 Dateien 1000 0.44 0.51 2.15 1.6 Standard
7447720122SPEC
8 Dateien 1200 0.42 0.42 2.39 1.5 Standard
7447480122SPEC
8 Dateien 1200 0.7 0.75 1.4 1 Standard
7447462152SPEC

Anstehende PCN

Aufgrund einer anstehenden PCN wird sich in Kürze das Datenblatt des ausgewählten Produktes ändern. Anbei finden Sie das neue Datenblatt, sowie das noch gültige Datenblatt. Bei weiteren Fragen wenden Sie sich bitte an Ihren Vertriebsmitarbeiter.

8 Dateien 1500 0.19 0.2 8 1.4 Schrumpfschlauch
744732152SPEC
8 Dateien 1500 0.29 0.5 4.7 1.75 Schrumpfschlauch
7447452152SPEC
8 Dateien 1500 0.5 0.43 2.1 1.37 Schrumpfschlauch
7447480152SPEC
8 Dateien 1500 0.68 0.6 1.8 0.95 Standard
7447720152SPEC
8 Dateien 1500 0.37 0.42 3 1.3 Standard
7447720182SPEC
8 Dateien 1800 0.32 0.39 4.51 1.3 Standard
7447462222SPEC
8 Dateien 2200 0.16 0.18 15 1.2 Schrumpfschlauch
744741222SPEC
8 Dateien 2200 0.21 0.2 11 1.6 Schrumpfschlauch744741
7447720222SPEC
8 Dateien 2200 0.29 0.35 4.73 1.1 Standard
7447452222SPEC
8 Dateien 2200 0.4 0.4 2.9 0.95 Schrumpfschlauch
7447480222SPEC
8 Dateien 2200 0.48 0.56 2.5 0.83 Standard
7447221222SPEC
11 Dateien 2200 0.5 0.61 2.1 0.65 Schrumpfschlauch
7447231222SPEC
11 Dateien 2200 0.54 0.7 1.9 0.72 Schrumpfschlauch
7447480332SPEC
8 Dateien 3300 0.36 0.4 4 0.65 Standard744743
7447221332SPEC
11 Dateien 3300 0.4 0.5 3.2 0.5 Schrumpfschlauch
7447231332SPEC
11 Dateien 3300 0.43 0.55 2.8 0.58 Schrumpfschlauch
7447720332SPEC
8 Dateien 3300 0.24 0.29 6.7 0.98 Standard
744730392SPEC
8 Dateien 3900 0.18 0.2 12 1.04 Standard
7447720392SPEC
8 Dateien 3900 0.22 0.27 8.05 0.88 Standard
7447452392SPEC

Anstehende PCN

Aufgrund einer anstehenden PCN wird sich in Kürze das Datenblatt des ausgewählten Produktes ändern. Anbei finden Sie das neue Datenblatt, sowie das noch gültige Datenblatt. Bei weiteren Fragen wenden Sie sich bitte an Ihren Vertriebsmitarbeiter.

8 Dateien 3900 0.28 0.25 4.8 0.85 Schrumpfschlauch
744741472SPEC
8 Dateien 4700 0.15 0.15 25 1.3 Schrumpfschlauch744741
7447721047SPEC
8 Dateien 4700 0.2 15 0.95 Standard
7447452472SPEC

Anstehende PCN

Aufgrund einer anstehenden PCN wird sich in Kürze das Datenblatt des ausgewählten Produktes ändern. Anbei finden Sie das neue Datenblatt, sowie das noch gültige Datenblatt. Bei weiteren Fragen wenden Sie sich bitte an Ihren Vertriebsmitarbeiter.

8 Dateien 4700 0.23 0.2 7 0.55 Schrumpfschlauch744743
7447221472SPEC
11 Dateien 4700 0.34 0.42 4.6 0.41 Schrumpfschlauch
7447231472SPEC
11 Dateien 4700 0.36 0.47 4 0.48 Schrumpfschlauch
7447720472SPEC
8 Dateien 4700 0.21 0.24 9.5 0.83 Standard
7447480562SPEC
8 Dateien 5600 0.32 0.34 5.8 0.5 Standard
7447221682SPEC
11 Dateien 6800 0.28 0.35 6.6 0.33 Schrumpfschlauch
7447231682SPEC
