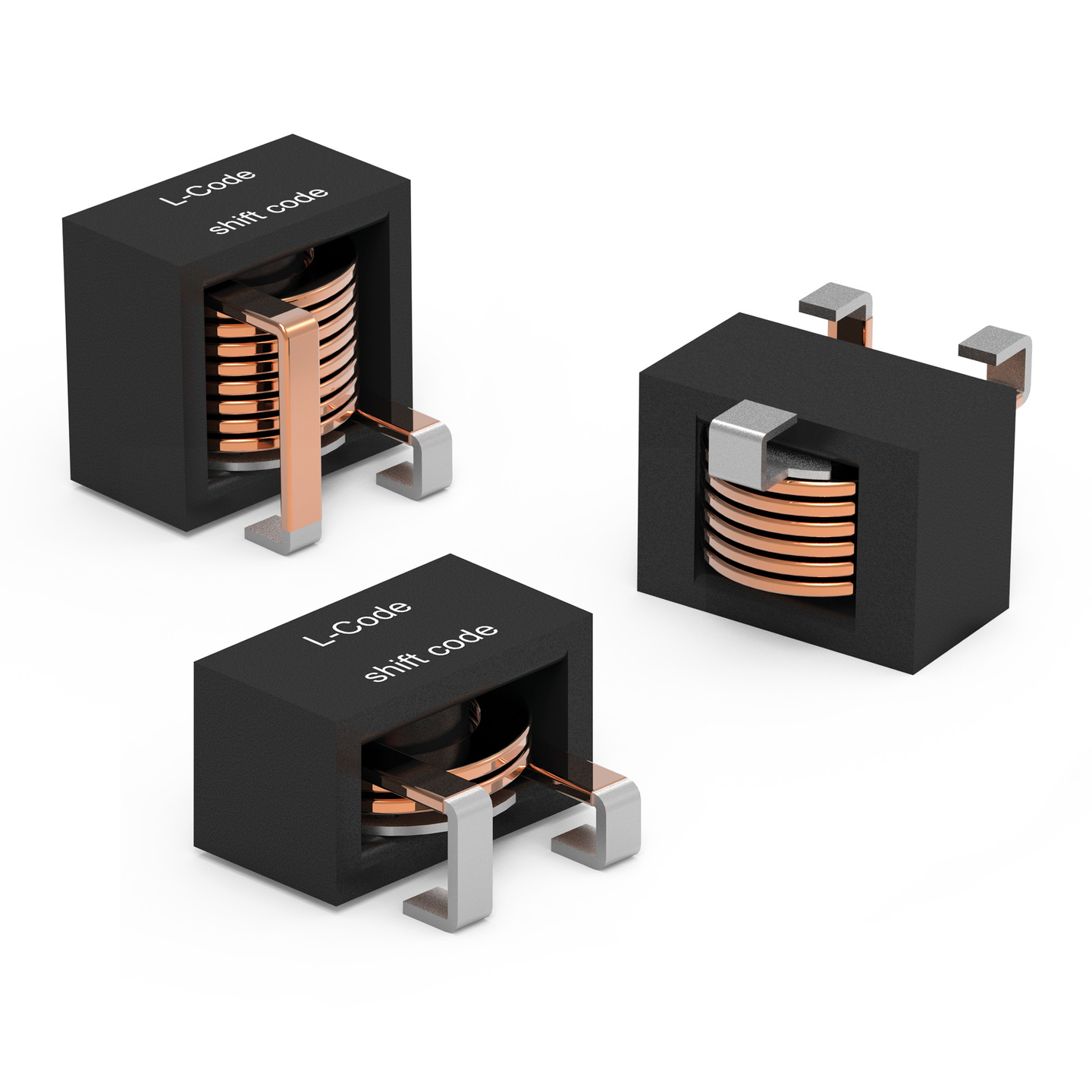

WE-SFIA SMT‑Flachdrahtinduktivität für Automotive‑Anwendungen

LTSpice-Dateien

LT
LTSpice_WE-SFIA (rev26a).zip
|
1.8 KB

Merkmale

3 Bauhöhen (2010, 2013, 2016) für maximale Designflexibilität
Hohe Sättigungsströme für Anwendungen mit hohen Ripple‑Strömen
Flachdraht‑Konstruktion
Sehr geringer Gleichstromwiderstand (DCR) für reduzierte Wärmeentwicklung
Betriebstemperatur: –40 °C bis +180 °C

Anwendung

Nicht isolierte Schaltnetzteile (Non‑isolated Switch Mode Power Supply)
DC‑DC‑Wandler
Hochstrominduktivität zur Ausgangsfilterung
High‑End‑Audio‑Leistungsinduktivität für Kfz‑Audiosysteme

Artikeldaten

Alle

Size 2013

Size 2010

Size 2016

Alle zurücksetzen

Artikeldaten filtern

Artikel in 3 Produktserien anzeigen

Artikel in 3 Produktserien

Alle zurücksetzen

Artikel Nr.	Datenblatt	Downloads	Status	L(µH)	I_RP,40K(A)	I_SAT,30%(A)	R_{DC typ.}(mΩ)	R_{DC max.}(mΩ)	Montageart	MusterVerfügbarkeit & Muster
784364210033	SPEC0.33 µH, 49 A, 158 A	Verfügbarkeit –	Downloads9 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-SFIA (rev26a).IntLib \| 451.5 KB CDS Cadence_WE-SFIA (rev26a).zip \| 3.2 MB EAG Eagle_WE-SFIA (rev26a).lbr \| 25.9 KB KIC KiCad_WE-SFIA (rev26b).zip \| 428.1 KB CAD-Dateien ZIP 3D 3D_WE-SFIA-2010 (rev1).pdf \| 528.9 KB IGS IGS_WE-SFIA-2010 (rev1).igs \| 2 MB STP STP_WE-SFIA-2010 (rev1).stp \| 606.1 KB Elektrische Modelle ZIP PSP PSpice_WE-SFIA (rev26a).zip \| 4.2 KB SCS Spectre_WE-SFIA (rev26a).mod \| 3.4 KB Alle 9 Dateien als ZIP herunterladen ZIP	Status Neui\| Produkt ist neu im Portfolio und Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Induktivität0.33 µH	Performance Nennstrom49 A	Sättigungsstrom @ 30%158 A	Gleichstromwiderstand1 mΩ	Gleichstromwiderstand1.1 mΩ	MontageartSMT	–Verfügbarkeit prüfen
784364210047	SPEC0.47 µH, 49 A, 124 A	Verfügbarkeit –	Downloads9 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-SFIA (rev26a).IntLib \| 451.5 KB CDS Cadence_WE-SFIA (rev26a).zip \| 3.2 MB EAG Eagle_WE-SFIA (rev26a).lbr \| 25.9 KB KIC KiCad_WE-SFIA (rev26b).zip \| 428.1 KB CAD-Dateien ZIP 3D 3D_WE-SFIA-2010 (rev1).pdf \| 528.9 KB IGS IGS_WE-SFIA-2010 (rev1).igs \| 2 MB STP STP_WE-SFIA-2010 (rev1).stp \| 606.1 KB Elektrische Modelle ZIP PSP PSpice_WE-SFIA (rev26a).zip \| 4.2 KB SCS Spectre_WE-SFIA (rev26a).mod \| 3.4 KB Alle 9 Dateien als ZIP herunterladen ZIP	Status Neui\| Produkt ist neu im Portfolio und Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Induktivität0.47 µH	Performance Nennstrom49 A	Sättigungsstrom @ 30%124 A	Gleichstromwiderstand1 mΩ	Gleichstromwiderstand1.1 mΩ	MontageartSMT	–Verfügbarkeit prüfen
784364210068	SPEC0.68 µH, 49 A, 83 A	Verfügbarkeit –	Downloads9 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-SFIA (rev26a).IntLib \| 451.5 KB CDS Cadence_WE-SFIA (rev26a).zip \| 3.2 MB EAG Eagle_WE-SFIA (rev26a).lbr \| 25.9 KB KIC KiCad_WE-SFIA (rev26b).zip \| 428.1 KB CAD-Dateien ZIP 3D 3D_WE-SFIA-2010 (rev1).pdf \| 528.9 KB IGS IGS_WE-SFIA-2010 (rev1).igs \| 2 MB STP STP_WE-SFIA-2010 (rev1).stp \| 606.1 KB Elektrische Modelle ZIP PSP PSpice_WE-SFIA (rev26a).zip \| 4.2 KB SCS Spectre_WE-SFIA (rev26a).mod \| 3.4 KB Alle 9 Dateien als ZIP herunterladen ZIP	Status Neui\| Produkt ist neu im Portfolio und Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Induktivität0.68 µH	Performance Nennstrom49 A	Sättigungsstrom @ 30%83 A	Gleichstromwiderstand1 mΩ	Gleichstromwiderstand1.1 mΩ	MontageartSMT	–Verfügbarkeit prüfen
784364210082	SPEC0.82 µH, 34.5 A, 130 A	Verfügbarkeit –	Downloads9 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-SFIA (rev26a).IntLib \| 451.5 KB CDS Cadence_WE-SFIA (rev26a).zip \| 3.2 MB EAG Eagle_WE-SFIA (rev26a).lbr \| 25.9 KB KIC KiCad_WE-SFIA (rev26b).zip \| 428.1 KB CAD-Dateien ZIP 3D 3D_WE-SFIA-2013 (rev1).pdf \| 928.6 KB IGS IGS_WE-SFIA-2013 (rev1).igs \| 2.2 MB STP STP_WE-SFIA-2013 (rev1).stp \| 708 KB Elektrische Modelle ZIP PSP PSpice_WE-SFIA (rev26a).zip \| 4.2 KB SCS Spectre_WE-SFIA (rev26a).mod \| 3.4 KB Alle 9 Dateien als ZIP herunterladen ZIP	Status Neui\| Produkt ist neu im Portfolio und Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Induktivität0.82 µH	Performance Nennstrom34.5 A	Sättigungsstrom @ 30%130 A	Gleichstromwiderstand1.9 mΩ	Gleichstromwiderstand2.09 mΩ	MontageartSMT	–Verfügbarkeit prüfen
784364210100	SPEC1 µH, 34.5 A, 101 A	Verfügbarkeit –	Downloads9 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-SFIA (rev26a).IntLib \| 451.5 KB CDS Cadence_WE-SFIA (rev26a).zip \| 3.2 MB EAG Eagle_WE-SFIA (rev26a).lbr \| 25.9 KB KIC KiCad_WE-SFIA (rev26b).zip \| 428.1 KB CAD-Dateien ZIP 3D 3D_WE-SFIA-2013 (rev1).pdf \| 928.6 KB IGS IGS_WE-SFIA-2013 (rev1).igs \| 2.2 MB STP STP_WE-SFIA-2013 (rev1).stp \| 708 KB Elektrische Modelle ZIP PSP PSpice_WE-SFIA (rev26a).zip \| 4.2 KB SCS Spectre_WE-SFIA (rev26a).mod \| 3.4 KB Alle 9 Dateien als ZIP herunterladen ZIP	Status Neui\| Produkt ist neu im Portfolio und Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Induktivität1 µH	Performance Nennstrom34.5 A	Sättigungsstrom @ 30%101 A	Gleichstromwiderstand1.9 mΩ	Gleichstromwiderstand2.09 mΩ	MontageartSMT	–Verfügbarkeit prüfen
784364210150	SPEC1.5 µH, 34.5 A, 71 A	Verfügbarkeit –	Downloads9 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-SFIA (rev26a).IntLib \| 451.5 KB CDS Cadence_WE-SFIA (rev26a).zip \| 3.2 MB EAG Eagle_WE-SFIA (rev26a).lbr \| 25.9 KB KIC KiCad_WE-SFIA (rev26b).zip \| 428.1 KB CAD-Dateien ZIP 3D 3D_WE-SFIA-2013 (rev1).pdf \| 928.6 KB IGS IGS_WE-SFIA-2013 (rev1).igs \| 2.2 MB STP STP_WE-SFIA-2013 (rev1).stp \| 708 KB Elektrische Modelle ZIP PSP PSpice_WE-SFIA (rev26a).zip \| 4.2 KB SCS Spectre_WE-SFIA (rev26a).mod \| 3.4 KB Alle 9 Dateien als ZIP herunterladen ZIP	Status Neui\| Produkt ist neu im Portfolio und Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Induktivität1.5 µH	Performance Nennstrom34.5 A	Sättigungsstrom @ 30%71 A	Gleichstromwiderstand1.9 mΩ	Gleichstromwiderstand2.09 mΩ	MontageartSMT	–Verfügbarkeit prüfen
784364210220	SPEC2.2 µH, 34.5 A, 51 A	Verfügbarkeit –	Downloads9 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-SFIA (rev26a).IntLib \| 451.5 KB CDS Cadence_WE-SFIA (rev26a).zip \| 3.2 MB EAG Eagle_WE-SFIA (rev26a).lbr \| 25.9 KB KIC KiCad_WE-SFIA (rev26b).zip \| 428.1 KB CAD-Dateien ZIP 3D 3D_WE-SFIA-2013 (rev1).pdf \| 928.6 KB IGS IGS_WE-SFIA-2013 (rev1).igs \| 2.2 MB STP STP_WE-SFIA-2013 (rev1).stp \| 708 KB Elektrische Modelle ZIP PSP PSpice_WE-SFIA (rev26a).zip \| 4.2 KB SCS Spectre_WE-SFIA (rev26a).mod \| 3.4 KB Alle 9 Dateien als ZIP herunterladen ZIP	Status Neui\| Produkt ist neu im Portfolio und Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Induktivität2.2 µH	Performance Nennstrom34.5 A	Sättigungsstrom @ 30%51 A	Gleichstromwiderstand1.9 mΩ	Gleichstromwiderstand2.09 mΩ	MontageartSMT	–Verfügbarkeit prüfen
784364210360	SPEC3.6 µH, 22.5 A, 44 A	Verfügbarkeit –	Downloads9 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-SFIA (rev26a).IntLib \| 451.5 KB CDS Cadence_WE-SFIA (rev26a).zip \| 3.2 MB EAG Eagle_WE-SFIA (rev26a).lbr \| 25.9 KB KIC KiCad_WE-SFIA (rev26b).zip \| 428.1 KB CAD-Dateien ZIP 3D 3D_WE-SFIA-2016 (rev1).pdf \| 1.8 MB IGS IGS_WE-SFIA-2016 (rev1).igs \| 2.4 MB STP STP_WE-SFIA-2016 (rev1).stp \| 798.1 KB Elektrische Modelle ZIP PSP PSpice_WE-SFIA (rev26a).zip \| 4.2 KB SCS Spectre_WE-SFIA (rev26a).mod \| 3.4 KB Alle 9 Dateien als ZIP herunterladen ZIP	Status Neui\| Produkt ist neu im Portfolio und Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Induktivität3.6 µH	Performance Nennstrom22.5 A	Sättigungsstrom @ 30%44 A	Gleichstromwiderstand2.8 mΩ	Gleichstromwiderstand3.08 mΩ	MontageartSMT	–Verfügbarkeit prüfen
784364210400	SPEC4 µH, 22.5 A, 40 A	Verfügbarkeit –	Downloads9 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-SFIA (rev26a).IntLib \| 451.5 KB CDS Cadence_WE-SFIA (rev26a).zip \| 3.2 MB EAG Eagle_WE-SFIA (rev26a).lbr \| 25.9 KB KIC KiCad_WE-SFIA (rev26b).zip \| 428.1 KB CAD-Dateien ZIP 3D 3D_WE-SFIA-2016 (rev1).pdf \| 1.8 MB IGS IGS_WE-SFIA-2016 (rev1).igs \| 2.4 MB STP STP_WE-SFIA-2016 (rev1).stp \| 798.1 KB Elektrische Modelle ZIP PSP PSpice_WE-SFIA (rev26a).zip \| 4.2 KB SCS Spectre_WE-SFIA (rev26a).mod \| 3.4 KB Alle 9 Dateien als ZIP herunterladen ZIP	Status Neui\| Produkt ist neu im Portfolio und Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Induktivität4 µH	Performance Nennstrom22.5 A	Sättigungsstrom @ 30%40 A	Gleichstromwiderstand2.8 mΩ	Gleichstromwiderstand3.08 mΩ	MontageartSMT	–Verfügbarkeit prüfen
784364210470	SPEC4.7 µH, 22.5 A, 35 A	Verfügbarkeit –	Downloads9 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-SFIA (rev26a).IntLib \| 451.5 KB CDS Cadence_WE-SFIA (rev26a).zip \| 3.2 MB EAG Eagle_WE-SFIA (rev26a).lbr \| 25.9 KB KIC KiCad_WE-SFIA (rev26b).zip \| 428.1 KB CAD-Dateien ZIP 3D 3D_WE-SFIA-2016 (rev1).pdf \| 1.8 MB IGS IGS_WE-SFIA-2016 (rev1).igs \| 2.4 MB STP STP_WE-SFIA-2016 (rev1).stp \| 798.1 KB Elektrische Modelle ZIP PSP PSpice_WE-SFIA (rev26a).zip \| 4.2 KB SCS Spectre_WE-SFIA (rev26a).mod \| 3.4 KB Alle 9 Dateien als ZIP herunterladen ZIP	Status Neui\| Produkt ist neu im Portfolio und Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Induktivität4.7 µH	Performance Nennstrom22.5 A	Sättigungsstrom @ 30%35 A	Gleichstromwiderstand2.8 mΩ	Gleichstromwiderstand3.08 mΩ	MontageartSMT	–Verfügbarkeit prüfen
