WE-PDA SMT-Speicherdrossel | Automotive | Würth Elektronik Produktkatalog

Bauform	Seriendatenblatt	L (mm)	B (mm)	H (mm)	Montageart
7332	SPEC	7.3	7.3	3.2	SMT
7345	SPEC	7.3	7.3	4	SMT
1260	SPEC	12	12	6	SMT
1050	SPEC	10	10	5	SMT

LTSpice-Dateien

LT
LTSpice_WE-PDA (rev26a).zip
|
3.5 KB

Merkmale

Magnetisch geschirmt, d.h. geringes Streufeld
Sehr geringe Eigenverluste bis in hohe Schaltfrequenzbereich
Breites Induktivitätsspektrum bei jeder Serie verfügbar
Kernmaterial: NiZn
Drahtanbindung: Schweißtechnologie
Automotive approved
Baugröße 1050: Betriebstemperatur -50°C bis +150°C
Baugröße 7332, 7345, 1260: Betriebstemperatur -40°C bis +125°C

Anwendung

Multimedia Applikationen
Schaltregler im Bereich kleiner Betriebsspannungen
Integrierte DC/DC- Wandler
Ideal für Schaltregler mit extrem hohem Wirkungsgrad
Kunststoffbase: Aufgrund der verbesserten Konstruktion sind diese bei vibrations- und schockbeanspruchten Applikationen zu empfehlen

Artikeldaten

Alle

7332

7345

1260

1050

Alle zurücksetzen

Artikeldaten filtern

Artikel in 4 Produktserien anzeigen

Artikel in 4 Produktserien

Alle zurücksetzen

Artikel Nr.	Datenblatt	Simulation	Downloads	Status	L(µH)	I_R(A)	I_SAT(A)	R_{DC max.}(mΩ)	f_res(MHz)	Montageart	Design Kit
784778010	1 µH, 3.5 A, 7 A	Simulation	Downloads9 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-PDA (rev26a).IntLib \| 688 KB CDS Cadence_WE-PDA (rev26a).zip \| 5 MB EAG Eagle_WE-PDA (rev26a).lbr \| 57.4 KB KIC KiCad_WE-PDA (rev26a).zip \| 1.7 MB ZUK Cadstar_WE-PDA (rev21a).zip \| 8.8 KB CAD-Dateien ZIP IGS WE-PDA_7332_PDA (rev1).igs \| 3 MB STP WE-PDA_7332_PDA (rev1).stp \| 1.1 MB Elektrische Modelle ZIP PSP PSpice_WE-PDA (rev26a).zip \| 11.9 KB SCS Spectre_WE-PDA (rev24a).mod \| 19.9 KB Alle 9 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Induktivität1 µH	Nennstrom3.5 A	Sättigungsstrom7 A	Gleichstromwiderstand36 mΩ	Eigenresonanzfrequenz183.7 MHz	MontageartSMT	Design Kit –
784777010	1 µH, 3.7 A, 8 A	Simulation	Downloads9 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-PDA (rev26a).IntLib \| 688 KB CDS Cadence_WE-PDA (rev26a).zip \| 5 MB EAG Eagle_WE-PDA (rev26a).lbr \| 57.4 KB KIC KiCad_WE-PDA (rev26a).zip \| 1.7 MB ZUK Cadstar_WE-PDA (rev21a).zip \| 8.8 KB CAD-Dateien ZIP IGS WE-PDA_7345_PDA (rev1).igs \| 2.6 MB STP WE-PDA_7345_PDA (rev1).stp \| 984.7 KB Elektrische Modelle ZIP PSP PSpice_WE-PDA (rev26a).zip \| 11.9 KB SCS Spectre_WE-PDA (rev24a).mod \| 19.9 KB Alle 9 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Induktivität1 µH	Nennstrom3.7 A	Sättigungsstrom8 A	Gleichstromwiderstand38.5 mΩ	Eigenresonanzfrequenz195 MHz	MontageartSMT	Design Kit –
784771010	1 µH, 9 A, 16.5 A	Simulation	Downloads9 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-PDA (rev26a).IntLib \| 688 KB CDS Cadence_WE-PDA (rev26a).zip \| 5 MB EAG Eagle_WE-PDA (rev26a).lbr \| 57.4 KB KIC KiCad_WE-PDA (rev26a).zip \| 1.7 MB ZUK Cadstar_WE-PDA (rev21a).zip \| 8.8 KB CAD-Dateien ZIP IGS WE-PDA_1260_PDA (rev1).igs \| 5.1 MB STP WE-PDA_1260_PDA (rev1).stp \| 1.8 MB Elektrische Modelle ZIP PSP PSpice_WE-PDA (rev26a).zip \| 11.9 KB SCS Spectre_WE-PDA (rev24a).mod \| 19.9 KB Alle 9 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Induktivität1 µH	Nennstrom9 A	Sättigungsstrom16.5 A	Gleichstromwiderstand8.5 mΩ	Eigenresonanzfrequenz139.4 MHz	MontageartSMT	Design Kit 78477101
784778022	2.2 µH, 3.1 A, 5 A	Simulation	Downloads9 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-PDA (rev26a).IntLib \| 688 KB CDS Cadence_WE-PDA (rev26a).zip \| 5 MB EAG Eagle_WE-PDA (rev26a).lbr \| 57.4 KB KIC KiCad_WE-PDA (rev26a).zip \| 1.7 MB ZUK Cadstar_WE-PDA (rev21a).zip \| 8.8 KB CAD-Dateien ZIP IGS WE-PDA_7332_PDA (rev1).igs \| 3 MB STP WE-PDA_7332_PDA (rev1).stp \| 1.1 MB Elektrische Modelle ZIP PSP PSpice_WE-PDA (rev26a).zip \| 11.9 KB SCS Spectre_WE-PDA (rev24a).mod \| 19.9 KB Alle 9 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Induktivität2.2 µH	Nennstrom3.1 A	Sättigungsstrom5 A	Gleichstromwiderstand50 mΩ	Eigenresonanzfrequenz110.5 MHz	MontageartSMT	Design Kit –
784777022	2.2 µH, 2.7 A, 5.25 A	Simulation	Downloads9 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-PDA (rev26a).IntLib \| 688 KB CDS Cadence_WE-PDA (rev26a).zip \| 5 MB EAG Eagle_WE-PDA (rev26a).lbr \| 57.4 KB KIC KiCad_WE-PDA (rev26a).zip \| 1.7 MB ZUK Cadstar_WE-PDA (rev21a).zip \| 8.8 KB CAD-Dateien ZIP IGS WE-PDA_7345_PDA (rev1).igs \| 2.6 MB STP WE-PDA_7345_PDA (rev1).stp \| 984.7 KB Elektrische Modelle ZIP PSP PSpice_WE-PDA (rev26a).zip \| 11.9 KB SCS Spectre_WE-PDA (rev24a).mod \| 19.9 KB Alle 9 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Induktivität2.2 µH	Nennstrom2.7 A	Sättigungsstrom5.25 A	Gleichstromwiderstand61 mΩ	Eigenresonanzfrequenz95.2 MHz	MontageartSMT	Design Kit –
784771022	2.2 µH, 7.2 A, 10.5 A	Simulation	Downloads9 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-PDA (rev26a).IntLib \| 688 KB CDS Cadence_WE-PDA (rev26a).zip \| 5 MB EAG Eagle_WE-PDA (rev26a).lbr \| 57.4 KB KIC KiCad_WE-PDA (rev26a).zip \| 1.7 MB ZUK Cadstar_WE-PDA (rev21a).zip \| 8.8 KB CAD-Dateien ZIP IGS WE-PDA_1260_PDA (rev1).igs \| 5.1 MB STP WE-PDA_1260_PDA (rev1).stp \| 1.8 MB Elektrische Modelle ZIP PSP PSpice_WE-PDA (rev26a).zip \| 11.9 KB SCS Spectre_WE-PDA (rev24a).mod \| 19.9 KB Alle 9 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Induktivität2.2 µH	Nennstrom7.2 A	Sättigungsstrom10.5 A	Gleichstromwiderstand12.5 mΩ	Eigenresonanzfrequenz82.7 MHz	MontageartSMT	Design Kit –
784778033	3.3 µH, 2.65 A, 3.7 A	Simulation	Downloads9 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-PDA (rev26a).IntLib \| 688 KB CDS Cadence_WE-PDA (rev26a).zip \| 5 MB EAG Eagle_WE-PDA (rev26a).lbr \| 57.4 KB KIC KiCad_WE-PDA (rev26a).zip \| 1.7 MB ZUK Cadstar_WE-PDA (rev21a).zip \| 8.8 KB CAD-Dateien ZIP IGS WE-PDA_7332_PDA (rev1).igs \| 3 MB STP WE-PDA_7332_PDA (rev1).stp \| 1.1 MB Elektrische Modelle ZIP PSP PSpice_WE-PDA (rev26a).zip \| 11.9 KB SCS Spectre_WE-PDA (rev24a).mod \| 19.9 KB Alle 9 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Induktivität3.3 µH	Nennstrom2.65 A	Sättigungsstrom3.7 A	Gleichstromwiderstand65 mΩ	Eigenresonanzfrequenz71.3 MHz	MontageartSMT	Design Kit –
784777033	3.3 µH, 2.5 A, 4.7 A	Simulation	Downloads9 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-PDA (rev26a).IntLib \| 688 KB CDS Cadence_WE-PDA (rev26a).zip \| 5 MB EAG Eagle_WE-PDA (rev26a).lbr \| 57.4 KB KIC KiCad_WE-PDA (rev26a).zip \| 1.7 MB ZUK Cadstar_WE-PDA (rev21a).zip \| 8.8 KB CAD-Dateien ZIP IGS WE-PDA_7345_PDA (rev1).igs \| 2.6 MB STP WE-PDA_7345_PDA (rev1).stp \| 984.7 KB Elektrische Modelle ZIP PSP PSpice_WE-PDA (rev26a).zip \| 11.9 KB SCS Spectre_WE-PDA (rev24a).mod \| 19.9 KB Alle 9 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Induktivität3.3 µH	Nennstrom2.5 A	Sättigungsstrom4.7 A	Gleichstromwiderstand70 mΩ	Eigenresonanzfrequenz87.5 MHz	MontageartSMT	Design Kit –
784771033	3.3 µH, 6.5 A, 9 A	Simulation	Downloads9 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-PDA (rev26a).IntLib \| 688 KB CDS Cadence_WE-PDA (rev26a).zip \| 5 MB EAG Eagle_WE-PDA (rev26a).lbr \| 57.4 KB KIC KiCad_WE-PDA (rev26a).zip \| 1.7 MB ZUK Cadstar_WE-PDA (rev21a).zip \| 8.8 KB CAD-Dateien ZIP IGS WE-PDA_1260_PDA (rev1).igs \| 5.1 MB STP WE-PDA_1260_PDA (rev1).stp \| 1.8 MB Elektrische Modelle ZIP PSP PSpice_WE-PDA (rev26a).zip \| 11.9 KB SCS Spectre_WE-PDA (rev24a).mod \| 19.9 KB Alle 9 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Induktivität3.3 µH	Nennstrom6.5 A	Sättigungsstrom9 A	Gleichstromwiderstand14.5 mΩ	Eigenresonanzfrequenz68.1 MHz	MontageartSMT	Design Kit –
7847714033	3.3 µH, 7.11 A, 9.4 A	Simulation	Downloads9 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-PDA (rev26a).IntLib \| 688 KB CDS Cadence_WE-PDA (rev26a).zip \| 5 MB EAG Eagle_WE-PDA (rev26a).lbr \| 57.4 KB KIC KiCad_WE-PDA (rev26a).zip \| 1.7 MB CAD-Dateien ZIP 3D Download_3D_WE-PDA-1050 (rev1).pdf \| 526 KB IGS Download_IGS_WE-PDA-1050 (rev1).igs \| 2 MB STP Download_STP_WE-PDA-1050 (rev1).stp \| 1 MB Elektrische Modelle ZIP PSP PSpice_WE-PDA (rev26a).zip \| 11.9 KB SCS Spectre_WE-PDA (rev24a).mod \| 19.9 KB Alle 9 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Induktivität3.3 µH	Nennstrom7.11 A	Sättigungsstrom9.4 A	Gleichstromwiderstand15 mΩ	Eigenresonanzfrequenz29 MHz	MontageartSMT	Design Kit 78477101
784778047	4.7 µH, 2.4 A, 3.1 A	Simulation	Downloads9 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-PDA (rev26a).IntLib \| 688 KB CDS Cadence_WE-PDA (rev26a).zip \| 5 MB EAG Eagle_WE-PDA (rev26a).lbr \| 57.4 KB KIC KiCad_WE-PDA (rev26a).zip \| 1.7 MB ZUK Cadstar_WE-PDA (rev21a).zip \| 8.8 KB CAD-Dateien ZIP IGS WE-PDA_7332_PDA (rev1).igs \| 3 MB STP WE-PDA_7332_PDA (rev1).stp \| 1.1 MB Elektrische Modelle ZIP PSP PSpice_WE-PDA (rev26a).zip \| 11.9 KB SCS Spectre_WE-PDA (rev24a).mod \| 19.9 KB Alle 9 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Induktivität4.7 µH	Nennstrom2.4 A	Sättigungsstrom3.1 A	Gleichstromwiderstand79 mΩ	Eigenresonanzfrequenz52 MHz	MontageartSMT	Design Kit –
784777047	4.7 µH, 2.35 A, 3.7 A	Simulation	Downloads9 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-PDA (rev26a).IntLib \| 688 KB CDS Cadence_WE-PDA (rev26a).zip \| 5 MB EAG Eagle_WE-PDA (rev26a).lbr \| 57.4 KB KIC KiCad_WE-PDA (rev26a).zip \| 1.7 MB ZUK Cadstar_WE-PDA (rev21a).zip \| 8.8 KB CAD-Dateien ZIP IGS WE-PDA_7345_PDA (rev1).igs \| 2.6 MB STP WE-PDA_7345_PDA (rev1).stp \| 984.7 KB Elektrische Modelle ZIP PSP PSpice_WE-PDA (rev26a).zip \| 11.9 KB SCS Spectre_WE-PDA (rev24a).mod \| 19.9 KB Alle 9 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Induktivität4.7 µH	Nennstrom2.35 A	Sättigungsstrom3.7 A	Gleichstromwiderstand84 mΩ	Eigenresonanzfrequenz64.7 MHz	MontageartSMT	Design Kit –
784771047	4.7 µH, 6.2 A, 8 A	Simulation	Downloads9 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-PDA (rev26a).IntLib \| 688 KB CDS Cadence_WE-PDA (rev26a).zip \| 5 MB EAG Eagle_WE-PDA (rev26a).lbr \| 57.4 KB KIC KiCad_WE-PDA (rev26a).zip \| 1.7 MB ZUK Cadstar_WE-PDA (rev21a).zip \| 8.8 KB CAD-Dateien ZIP IGS WE-PDA_1260_PDA (rev1).igs \| 5.1 MB STP WE-PDA_1260_PDA (rev1).stp \| 1.8 MB Elektrische Modelle ZIP PSP PSpice_WE-PDA (rev26a).zip \| 11.9 KB SCS Spectre_WE-PDA (rev24a).mod \| 19.9 KB Alle 9 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Induktivität4.7 µH	Nennstrom6.2 A	Sättigungsstrom8 A	Gleichstromwiderstand17.5 mΩ	Eigenresonanzfrequenz49.8 MHz	MontageartSMT	Design Kit –
7847714047	4.7 µH, 6.81 A, 8.2 A	Simulation	Downloads9 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-PDA (rev26a).IntLib \| 688 KB CDS Cadence_WE-PDA (rev26a).zip \| 5 MB EAG Eagle_WE-PDA (rev26a).lbr \| 57.4 KB KIC KiCad_WE-PDA (rev26a).zip \| 1.7 MB CAD-Dateien ZIP 3D Download_3D_WE-PDA-1050 (rev1).pdf \| 526 KB IGS Download_IGS_WE-PDA-1050 (rev1).igs \| 2 MB STP Download_STP_WE-PDA-1050 (rev1).stp \| 1 MB Elektrische Modelle ZIP PSP PSpice_WE-PDA (rev26a).zip \| 11.9 KB SCS Spectre_WE-PDA (rev24a).mod \| 19.9 KB Alle 9 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Induktivität4.7 µH	Nennstrom6.81 A	Sättigungsstrom8.2 A	Gleichstromwiderstand17 mΩ	Eigenresonanzfrequenz25 MHz	MontageartSMT	Design Kit –
784778068	6.8 µH, 2.3 A, 2.5 A	Simulation	Downloads9 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-PDA (rev26a).IntLib \| 688 KB CDS Cadence_WE-PDA (rev26a).zip \| 5 MB EAG Eagle_WE-PDA (rev26a).lbr \| 57.4 KB KIC KiCad_WE-PDA (rev26a).zip \| 1.7 MB ZUK Cadstar_WE-PDA (rev21a).zip \| 8.8 KB CAD-Dateien ZIP IGS WE-PDA_7332_PDA (rev1).igs \| 3 MB STP WE-PDA_7332_PDA (rev1).stp \| 1.1 MB Elektrische Modelle ZIP PSP PSpice_WE-PDA (rev26a).zip \| 11.9 KB SCS Spectre_WE-PDA (rev24a).mod \| 19.9 KB Alle 9 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Induktivität6.8 µH	Nennstrom2.3 A	Sättigungsstrom2.5 A	Gleichstromwiderstand94 mΩ	Eigenresonanzfrequenz40.7 MHz	MontageartSMT	Design Kit –
784777068	6.8 µH, 2.2 A, 3.2 A	Simulation	Downloads9 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-PDA (rev26a).IntLib \| 688 KB CDS Cadence_WE-PDA (rev26a).zip \| 5 MB EAG Eagle_WE-PDA (rev26a).lbr \| 57.4 KB KIC KiCad_WE-PDA (rev26a).zip \| 1.7 MB ZUK Cadstar_WE-PDA (rev21a).zip \| 8.8 KB CAD-Dateien ZIP IGS WE-PDA_7345_PDA (rev1).igs \| 2.6 MB STP WE-PDA_7345_PDA (rev1).stp \| 984.7 KB Elektrische Modelle ZIP PSP PSpice_WE-PDA (rev26a).zip \| 11.9 KB SCS Spectre_WE-PDA (rev24a).mod \| 19.9 KB Alle 9 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Induktivität6.8 µH	Nennstrom2.2 A	Sättigungsstrom3.2 A	Gleichstromwiderstand98 mΩ	Eigenresonanzfrequenz47.3 MHz	MontageartSMT	Design Kit –
784771068	6.8 µH, 5.5 A, 6 A	Simulation	Downloads9 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-PDA (rev26a).IntLib \| 688 KB CDS Cadence_WE-PDA (rev26a).zip \| 5 MB EAG Eagle_WE-PDA (rev26a).lbr \| 57.4 KB KIC KiCad_WE-PDA (rev26a).zip \| 1.7 MB ZUK Cadstar_WE-PDA (rev21a).zip \| 8.8 KB CAD-Dateien ZIP IGS WE-PDA_1260_PDA (rev1).igs \| 5.1 MB STP WE-PDA_1260_PDA (rev1).stp \| 1.8 MB Elektrische Modelle ZIP PSP PSpice_WE-PDA (rev26a).zip \| 11.9 KB SCS Spectre_WE-PDA (rev24a).mod \| 19.9 KB Alle 9 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Induktivität6.8 µH	Nennstrom5.5 A	Sättigungsstrom6 A	Gleichstromwiderstand21.5 mΩ	Eigenresonanzfrequenz25.5 MHz	MontageartSMT	Design Kit 78477101
784778082	8.2 µH, 2.2 A, 2.4 A	Simulation	Downloads9 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-PDA (rev26a).IntLib \| 688 KB CDS Cadence_WE-PDA (rev26a).zip \| 5 MB EAG Eagle_WE-PDA (rev26a).lbr \| 57.4 KB KIC KiCad_WE-PDA (rev26a).zip \| 1.7 MB ZUK Cadstar_WE-PDA (rev21a).zip \| 8.8 KB CAD-Dateien ZIP IGS WE-PDA_7332_PDA (rev1).igs \| 3 MB STP WE-PDA_7332_PDA (rev1).stp \| 1.1 MB Elektrische Modelle ZIP PSP PSpice_WE-PDA (rev26a).zip \| 11.9 KB SCS Spectre_WE-PDA (rev24a).mod \| 19.9 KB Alle 9 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Induktivität8.2 µH	Nennstrom2.2 A	Sättigungsstrom2.4 A	Gleichstromwiderstand103 mΩ	Eigenresonanzfrequenz36.9 MHz	MontageartSMT	Design Kit –
784777082	8.2 µH, 2 A, 2.8 A	Simulation	Downloads9 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-PDA (rev26a).IntLib \| 688 KB CDS Cadence_WE-PDA (rev26a).zip \| 5 MB EAG Eagle_WE-PDA (rev26a).lbr \| 57.4 KB KIC KiCad_WE-PDA (rev26a).zip \| 1.7 MB ZUK Cadstar_WE-PDA (rev21a).zip \| 8.8 KB CAD-Dateien ZIP IGS WE-PDA_7345_PDA (rev1).igs \| 2.6 MB STP WE-PDA_7345_PDA (rev1).stp \| 984.7 KB Elektrische Modelle ZIP PSP PSpice_WE-PDA (rev26a).zip \| 11.9 KB SCS Spectre_WE-PDA (rev24a).mod \| 19.9 KB Alle 9 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Induktivität8.2 µH	Nennstrom2 A	Sättigungsstrom2.8 A	Gleichstromwiderstand117 mΩ	Eigenresonanzfrequenz36.7 MHz	MontageartSMT	Design Kit –
784771082	8.2 µH, 5.05 A, 5.5 A	Simulation	Downloads9 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-PDA (rev26a).IntLib \| 688 KB CDS Cadence_WE-PDA (rev26a).zip \| 5 MB EAG Eagle_WE-PDA (rev26a).lbr \| 57.4 KB KIC KiCad_WE-PDA (rev26a).zip \| 1.7 MB ZUK Cadstar_WE-PDA (rev21a).zip \| 8.8 KB CAD-Dateien ZIP IGS WE-PDA_1260_PDA (rev1).igs \| 5.1 MB STP WE-PDA_1260_PDA (rev1).stp \| 1.8 MB Elektrische Modelle ZIP PSP PSpice_WE-PDA (rev26a).zip \| 11.9 KB SCS Spectre_WE-PDA (rev24a).mod \| 19.9 KB Alle 9 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Induktivität8.2 µH	Nennstrom5.05 A	Sättigungsstrom5.5 A	Gleichstromwiderstand24 mΩ	Eigenresonanzfrequenz25.2 MHz	MontageartSMT	Design Kit –
784778100	10 µH, 1.85 A, 2.2 A	Simulation	Downloads9 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-PDA (rev26a).IntLib \| 688 KB CDS Cadence_WE-PDA (rev26a).zip \| 5 MB EAG Eagle_WE-PDA (rev26a).lbr \| 57.4 KB KIC KiCad_WE-PDA (rev26a).zip \| 1.7 MB ZUK Cadstar_WE-PDA (rev21a).zip \| 8.8 KB CAD-Dateien ZIP IGS WE-PDA_7332_PDA (rev1).igs \| 3 MB STP WE-PDA_7332_PDA (rev1).stp \| 1.1 MB Elektrische Modelle ZIP PSP PSpice_WE-PDA (rev26a).zip \| 11.9 KB SCS Spectre_WE-PDA (rev24a).mod \| 19.9 KB Alle 9 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Induktivität10 µH	Nennstrom1.85 A	Sättigungsstrom2.2 A	Gleichstromwiderstand126 mΩ	Eigenresonanzfrequenz34.1 MHz	MontageartSMT	Design Kit –
784777100	10 µH, 1.9 A, 2.6 A	Simulation	Downloads9 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-PDA (rev26a).IntLib \| 688 KB CDS Cadence_WE-PDA (rev26a).zip \| 5 MB EAG Eagle_WE-PDA (rev26a).lbr \| 57.4 KB KIC KiCad_WE-PDA (rev26a).zip \| 1.7 MB ZUK Cadstar_WE-PDA (rev21a).zip \| 8.8 KB CAD-Dateien ZIP IGS WE-PDA_7345_PDA (rev1).igs \| 2.6 MB STP WE-PDA_7345_PDA (rev1).stp \| 984.7 KB Elektrische Modelle ZIP PSP PSpice_WE-PDA (rev26a).zip \| 11.9 KB SCS Spectre_WE-PDA (rev24a).mod \| 19.9 KB Alle 9 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Induktivität10 µH	Nennstrom1.9 A	Sättigungsstrom2.6 A	Gleichstromwiderstand126 mΩ	Eigenresonanzfrequenz32.5 MHz	MontageartSMT	Design Kit –
784771100	10 µH, 5 A, 5.25 A	Simulation	Downloads9 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-PDA (rev26a).IntLib \| 688 KB CDS Cadence_WE-PDA (rev26a).zip \| 5 MB EAG Eagle_WE-PDA (rev26a).lbr \| 57.4 KB KIC KiCad_WE-PDA (rev26a).zip \| 1.7 MB ZUK Cadstar_WE-PDA (rev21a).zip \| 8.8 KB CAD-Dateien ZIP IGS WE-PDA_1260_PDA (rev1).igs \| 5.1 MB STP WE-PDA_1260_PDA (rev1).stp \| 1.8 MB Elektrische Modelle ZIP PSP PSpice_WE-PDA (rev26a).zip \| 11.9 KB SCS Spectre_WE-PDA (rev24a).mod \| 19.9 KB Alle 9 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Induktivität10 µH	Nennstrom5 A	Sättigungsstrom5.25 A	Gleichstromwiderstand26.5 mΩ	Eigenresonanzfrequenz22.3 MHz	MontageartSMT	Design Kit 78477101
7847714100	10 µH, 5.12 A, 5.6 A	Simulation	Downloads9 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-PDA (rev26a).IntLib \| 688 KB CDS Cadence_WE-PDA (rev26a).zip \| 5 MB EAG Eagle_WE-PDA (rev26a).lbr \| 57.4 KB KIC KiCad_WE-PDA (rev26a).zip \| 1.7 MB CAD-Dateien ZIP 3D Download_3D_WE-PDA-1050 (rev1).pdf \| 526 KB IGS Download_IGS_WE-PDA-1050 (rev1).igs \| 2 MB STP Download_STP_WE-PDA-1050 (rev1).stp \| 1 MB Elektrische Modelle ZIP PSP PSpice_WE-PDA (rev26a).zip \| 11.9 KB SCS Spectre_WE-PDA (rev24a).mod \| 19.9 KB Alle 9 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Induktivität10 µH	Nennstrom5.12 A	Sättigungsstrom5.6 A	Gleichstromwiderstand32 mΩ	Eigenresonanzfrequenz16.75 MHz	MontageartSMT	Design Kit 78477101
784778220	22 µH, 1.55 A, 1.6 A	Simulation	Downloads9 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-PDA (rev26a).IntLib \| 688 KB CDS Cadence_WE-PDA (rev26a).zip \| 5 MB EAG Eagle_WE-PDA (rev26a).lbr \| 57.4 KB KIC KiCad_WE-PDA (rev26a).zip \| 1.7 MB ZUK Cadstar_WE-PDA (rev21a).zip \| 8.8 KB CAD-Dateien ZIP IGS WE-PDA_7332_PDA (rev1).igs \| 3 MB STP WE-PDA_7332_PDA (rev1).stp \| 1.1 MB Elektrische Modelle ZIP PSP PSpice_WE-PDA (rev26a).zip \| 11.9 KB SCS Spectre_WE-PDA (rev24a).mod \| 19.9 KB Alle 9 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Induktivität22 µH	Nennstrom1.55 A	Sättigungsstrom1.6 A	Gleichstromwiderstand187 mΩ	Eigenresonanzfrequenz17.2 MHz	MontageartSMT	Design Kit –
784777220	22 µH, 1.4 A, 1.8 A	Simulation	Downloads9 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-PDA (rev26a).IntLib \| 688 KB CDS Cadence_WE-PDA (rev26a).zip \| 5 MB EAG Eagle_WE-PDA (rev26a).lbr \| 57.4 KB KIC KiCad_WE-PDA (rev26a).zip \| 1.7 MB ZUK Cadstar_WE-PDA (rev21a).zip \| 8.8 KB CAD-Dateien ZIP IGS WE-PDA_7345_PDA (rev1).igs \| 2.6 MB STP WE-PDA_7345_PDA (rev1).stp \| 984.7 KB Elektrische Modelle ZIP PSP PSpice_WE-PDA (rev26a).zip \| 11.9 KB SCS Spectre_WE-PDA (rev24a).mod \| 19.9 KB Alle 9 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Induktivität22 µH	Nennstrom1.4 A	Sättigungsstrom1.8 A	Gleichstromwiderstand215 mΩ	Eigenresonanzfrequenz18.5 MHz	MontageartSMT	Design Kit –
784771220	22 µH, 3.2 A, 3.5 A	Simulation	Downloads9 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-PDA (rev26a).IntLib \| 688 KB CDS Cadence_WE-PDA (rev26a).zip \| 5 MB EAG Eagle_WE-PDA (rev26a).lbr \| 57.4 KB KIC KiCad_WE-PDA (rev26a).zip \| 1.7 MB ZUK Cadstar_WE-PDA (rev21a).zip \| 8.8 KB CAD-Dateien ZIP IGS WE-PDA_1260_PDA (rev1).igs \| 5.1 MB STP WE-PDA_1260_PDA (rev1).stp \| 1.8 MB Elektrische Modelle ZIP PSP PSpice_WE-PDA (rev26a).zip \| 11.9 KB SCS Spectre_WE-PDA (rev24a).mod \| 19.9 KB Alle 9 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Induktivität22 µH	Nennstrom3.2 A	Sättigungsstrom3.5 A	Gleichstromwiderstand40 mΩ	Eigenresonanzfrequenz14.9 MHz	MontageartSMT	Design Kit 78477101
7847714220	22 µH, 3.13 A, 3.7 A	Simulation	Downloads9 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-PDA (rev26a).IntLib \| 688 KB CDS Cadence_WE-PDA (rev26a).zip \| 5 MB EAG Eagle_WE-PDA (rev26a).lbr \| 57.4 KB KIC KiCad_WE-PDA (rev26a).zip \| 1.7 MB CAD-Dateien ZIP 3D Download_3D_WE-PDA-1050 (rev1).pdf \| 526 KB IGS Download_IGS_WE-PDA-1050 (rev1).igs \| 2 MB STP Download_STP_WE-PDA-1050 (rev1).stp \| 1 MB Elektrische Modelle ZIP PSP PSpice_WE-PDA (rev26a).zip \| 11.9 KB SCS Spectre_WE-PDA (rev24a).mod \| 19.9 KB Alle 9 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Induktivität22 µH	Nennstrom3.13 A	Sättigungsstrom3.7 A	Gleichstromwiderstand75 mΩ	Eigenresonanzfrequenz9.6 MHz	MontageartSMT	Design Kit 78477101
784771330	33 µH, 2.8 A, 2.9 A	Simulation	Downloads9 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-PDA (rev26a).IntLib \| 688 KB CDS Cadence_WE-PDA (rev26a).zip \| 5 MB EAG Eagle_WE-PDA (rev26a).lbr \| 57.4 KB KIC KiCad_WE-PDA (rev26a).zip \| 1.7 MB ZUK Cadstar_WE-PDA (rev21a).zip \| 8.8 KB CAD-Dateien ZIP IGS WE-PDA_1260_PDA (rev1).igs \| 5.1 MB STP WE-PDA_1260_PDA (rev1).stp \| 1.8 MB Elektrische Modelle ZIP PSP PSpice_WE-PDA (rev26a).zip \| 11.9 KB SCS Spectre_WE-PDA (rev24a).mod \| 19.9 KB Alle 9 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Induktivität33 µH	Nennstrom2.8 A	Sättigungsstrom2.9 A	Gleichstromwiderstand62.5 mΩ	Eigenresonanzfrequenz11.5 MHz	MontageartSMT	Design Kit –
7847714330	33 µH, 2.92 A, 3 A	Simulation	Downloads9 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-PDA (rev26a).IntLib \| 688 KB CDS Cadence_WE-PDA (rev26a).zip \| 5 MB EAG Eagle_WE-PDA (rev26a).lbr \| 57.4 KB KIC KiCad_WE-PDA (rev26a).zip \| 1.7 MB CAD-Dateien ZIP 3D Download_3D_WE-PDA-1050 (rev1).pdf \| 526 KB IGS Download_IGS_WE-PDA-1050 (rev1).igs \| 2 MB STP Download_STP_WE-PDA-1050 (rev1).stp \| 1 MB Elektrische Modelle ZIP PSP PSpice_WE-PDA (rev26a).zip \| 11.9 KB SCS Spectre_WE-PDA (rev24a).mod \| 19.9 KB Alle 9 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Induktivität33 µH	Nennstrom2.92 A	Sättigungsstrom3 A	Gleichstromwiderstand95 mΩ	Eigenresonanzfrequenz8.4 MHz	MontageartSMT	Design Kit 78477101
784778470	47 µH, 1.1 A, 1.05 A	Simulation	Downloads9 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-PDA (rev26a).IntLib \| 688 KB CDS Cadence_WE-PDA (rev26a).zip \| 5 MB EAG Eagle_WE-PDA (rev26a).lbr \| 57.4 KB KIC KiCad_WE-PDA (rev26a).zip \| 1.7 MB ZUK Cadstar_WE-PDA (rev21a).zip \| 8.8 KB CAD-Dateien ZIP IGS WE-PDA_7332_PDA (rev1).igs \| 3 MB STP WE-PDA_7332_PDA (rev1).stp \| 1.1 MB Elektrische Modelle ZIP PSP PSpice_WE-PDA (rev26a).zip \| 11.9 KB SCS Spectre_WE-PDA (rev24a).mod \| 19.9 KB Alle 9 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Induktivität47 µH	Nennstrom1.1 A	Sättigungsstrom1.05 A	Gleichstromwiderstand348 mΩ	Eigenresonanzfrequenz13.5 MHz	MontageartSMT	Design Kit –
784777470	47 µH, 1.15 A, 1.25 A	Simulation	Downloads9 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-PDA (rev26a).IntLib \| 688 KB CDS Cadence_WE-PDA (rev26a).zip \| 5 MB EAG Eagle_WE-PDA (rev26a).lbr \| 57.4 KB KIC KiCad_WE-PDA (rev26a).zip \| 1.7 MB ZUK Cadstar_WE-PDA (rev21a).zip \| 8.8 KB CAD-Dateien ZIP IGS WE-PDA_7345_PDA (rev1).igs \| 2.6 MB STP WE-PDA_7345_PDA (rev1).stp \| 984.7 KB Elektrische Modelle ZIP PSP PSpice_WE-PDA (rev26a).zip \| 11.9 KB SCS Spectre_WE-PDA (rev24a).mod \| 19.9 KB Alle 9 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Induktivität47 µH	Nennstrom1.15 A	Sättigungsstrom1.25 A	Gleichstromwiderstand300 mΩ	Eigenresonanzfrequenz10 MHz	MontageartSMT	Design Kit –
784771470	47 µH, 2.3 A, 2.5 A	Simulation	Downloads9 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-PDA (rev26a).IntLib \| 688 KB CDS Cadence_WE-PDA (rev26a).zip \| 5 MB EAG Eagle_WE-PDA (rev26a).lbr \| 57.4 KB KIC KiCad_WE-PDA (rev26a).zip \| 1.7 MB ZUK Cadstar_WE-PDA (rev21a).zip \| 8.8 KB CAD-Dateien ZIP IGS WE-PDA_1260_PDA (rev1).igs \| 5.1 MB STP WE-PDA_1260_PDA (rev1).stp \| 1.8 MB Elektrische Modelle ZIP PSP PSpice_WE-PDA (rev26a).zip \| 11.9 KB SCS Spectre_WE-PDA (rev24a).mod \| 19.9 KB Alle 9 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Induktivität47 µH	Nennstrom2.3 A	Sättigungsstrom2.5 A	Gleichstromwiderstand77 mΩ	Eigenresonanzfrequenz10.1 MHz	MontageartSMT	Design Kit 78477101
7847714470	47 µH, 2.26 A, 2.45 A	Simulation	Downloads9 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-PDA (rev26a).IntLib \| 688 KB CDS Cadence_WE-PDA (rev26a).zip \| 5 MB EAG Eagle_WE-PDA (rev26a).lbr \| 57.4 KB KIC KiCad_WE-PDA (rev26a).zip \| 1.7 MB CAD-Dateien ZIP 3D Download_3D_WE-PDA-1050 (rev1).pdf \| 526 KB IGS Download_IGS_WE-PDA-1050 (rev1).igs \| 2 MB STP Download_STP_WE-PDA-1050 (rev1).stp \| 1 MB Elektrische Modelle ZIP PSP PSpice_WE-PDA (rev26a).zip \| 11.9 KB SCS Spectre_WE-PDA (rev24a).mod \| 19.9 KB Alle 9 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Induktivität47 µH	Nennstrom2.26 A	Sättigungsstrom2.45 A	Gleichstromwiderstand148 mΩ	Eigenresonanzfrequenz6.4 MHz	MontageartSMT	Design Kit 78477101
784771680	68 µH, 1.8 A, 2 A	Simulation	Downloads9 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-PDA (rev26a).IntLib \| 688 KB CDS Cadence_WE-PDA (rev26a).zip \| 5 MB EAG Eagle_WE-PDA (rev26a).lbr \| 57.4 KB KIC KiCad_WE-PDA (rev26a).zip \| 1.7 MB ZUK Cadstar_WE-PDA (rev21a).zip \| 8.8 KB CAD-Dateien ZIP IGS WE-PDA_1260_PDA (rev1).igs \| 5.1 MB STP WE-PDA_1260_PDA (rev1).stp \| 1.8 MB Elektrische Modelle ZIP PSP PSpice_WE-PDA (rev26a).zip \| 11.9 KB SCS Spectre_WE-PDA (rev24a).mod \| 19.9 KB Alle 9 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Induktivität68 µH	Nennstrom1.8 A	Sättigungsstrom2 A	Gleichstromwiderstand138 mΩ	Eigenresonanzfrequenz8 MHz	MontageartSMT	Design Kit –
7847714680	68 µH, 1.85 A, 1.9 A	Simulation	Downloads9 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-PDA (rev26a).IntLib \| 688 KB CDS Cadence_WE-PDA (rev26a).zip \| 5 MB EAG Eagle_WE-PDA (rev26a).lbr \| 57.4 KB KIC KiCad_WE-PDA (rev26a).zip \| 1.7 MB CAD-Dateien ZIP 3D Download_3D_WE-PDA-1050 (rev1).pdf \| 526 KB IGS Download_IGS_WE-PDA-1050 (rev1).igs \| 2 MB STP Download_STP_WE-PDA-1050 (rev1).stp \| 1 MB Elektrische Modelle ZIP PSP PSpice_WE-PDA (rev26a).zip \| 11.9 KB SCS Spectre_WE-PDA (rev24a).mod \| 19.9 KB Alle 9 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Induktivität68 µH	Nennstrom1.85 A	Sättigungsstrom1.9 A	Gleichstromwiderstand176.4 mΩ	Eigenresonanzfrequenz5.53 MHz	MontageartSMT	Design Kit 78477101
784778101	100 µH, 0.72 A, 0.75 A	Simulation	Downloads9 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-PDA (rev26a).IntLib \| 688 KB CDS Cadence_WE-PDA (rev26a).zip \| 5 MB EAG Eagle_WE-PDA (rev26a).lbr \| 57.4 KB KIC KiCad_WE-PDA (rev26a).zip \| 1.7 MB ZUK Cadstar_WE-PDA (rev21a).zip \| 8.8 KB CAD-Dateien ZIP IGS WE-PDA_7332_PDA (rev1).igs \| 3 MB STP WE-PDA_7332_PDA (rev1).stp \| 1.1 MB Elektrische Modelle ZIP PSP PSpice_WE-PDA (rev26a).zip \| 11.9 KB SCS Spectre_WE-PDA (rev24a).mod \| 19.9 KB Alle 9 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Induktivität100 µH	Nennstrom0.72 A	Sättigungsstrom0.75 A	Gleichstromwiderstand720 mΩ	Eigenresonanzfrequenz9.7 MHz	MontageartSMT	Design Kit –
784777101	100 µH, 0.72 A, 0.8 A	Simulation	Downloads9 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-PDA (rev26a).IntLib \| 688 KB CDS Cadence_WE-PDA (rev26a).zip \| 5 MB EAG Eagle_WE-PDA (rev26a).lbr \| 57.4 KB KIC KiCad_WE-PDA (rev26a).zip \| 1.7 MB ZUK Cadstar_WE-PDA (rev21a).zip \| 8.8 KB CAD-Dateien ZIP IGS WE-PDA_7345_PDA (rev1).igs \| 2.6 MB STP WE-PDA_7345_PDA (rev1).stp \| 984.7 KB Elektrische Modelle ZIP PSP PSpice_WE-PDA (rev26a).zip \| 11.9 KB SCS Spectre_WE-PDA (rev24a).mod \| 19.9 KB Alle 9 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Induktivität100 µH	Nennstrom0.72 A	Sättigungsstrom0.8 A	Gleichstromwiderstand470 mΩ	Eigenresonanzfrequenz7.5 MHz	MontageartSMT	Design Kit –
784771101	100 µH, 1.5 A, 1.7 A	Simulation	Downloads9 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-PDA (rev26a).IntLib \| 688 KB CDS Cadence_WE-PDA (rev26a).zip \| 5 MB EAG Eagle_WE-PDA (rev26a).lbr \| 57.4 KB KIC KiCad_WE-PDA (rev26a).zip \| 1.7 MB ZUK Cadstar_WE-PDA (rev21a).zip \| 8.8 KB CAD-Dateien ZIP IGS WE-PDA_1260_PDA (rev1).igs \| 5.1 MB STP WE-PDA_1260_PDA (rev1).stp \| 1.8 MB Elektrische Modelle ZIP PSP PSpice_WE-PDA (rev26a).zip \| 11.9 KB SCS Spectre_WE-PDA (rev24a).mod \| 19.9 KB Alle 9 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Induktivität100 µH	Nennstrom1.5 A	Sättigungsstrom1.7 A	Gleichstromwiderstand174 mΩ	Eigenresonanzfrequenz6.5 MHz	MontageartSMT	Design Kit 78477101
7847714101	100 µH, 1.43 A, 1.6 A	Simulation	Downloads9 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-PDA (rev26a).IntLib \| 688 KB CDS Cadence_WE-PDA (rev26a).zip \| 5 MB EAG Eagle_WE-PDA (rev26a).lbr \| 57.4 KB KIC KiCad_WE-PDA (rev26a).zip \| 1.7 MB CAD-Dateien ZIP 3D Download_3D_WE-PDA-1050 (rev1).pdf \| 526 KB IGS Download_IGS_WE-PDA-1050 (rev1).igs \| 2 MB STP Download_STP_WE-PDA-1050 (rev1).stp \| 1 MB Elektrische Modelle ZIP PSP PSpice_WE-PDA (rev26a).zip \| 11.9 KB SCS Spectre_WE-PDA (rev24a).mod \| 19.9 KB Alle 9 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Induktivität100 µH	Nennstrom1.43 A	Sättigungsstrom1.6 A	Gleichstromwiderstand294 mΩ	Eigenresonanzfrequenz4.4 MHz	MontageartSMT	Design Kit 78477101
784778221	220 µH, 0.48 A, 0.5 A	Simulation	Downloads9 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-PDA (rev26a).IntLib \| 688 KB CDS Cadence_WE-PDA (rev26a).zip \| 5 MB EAG Eagle_WE-PDA (rev26a).lbr \| 57.4 KB KIC KiCad_WE-PDA (rev26a).zip \| 1.7 MB ZUK Cadstar_WE-PDA (rev21a).zip \| 8.8 KB CAD-Dateien ZIP IGS WE-PDA_7332_PDA (rev1).igs \| 3 MB STP WE-PDA_7332_PDA (rev1).stp \| 1.1 MB Elektrische Modelle ZIP PSP PSpice_WE-PDA (rev26a).zip \| 11.9 KB SCS Spectre_WE-PDA (rev24a).mod \| 19.9 KB Alle 9 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Induktivität220 µH	Nennstrom0.48 A	Sättigungsstrom0.5 A	Gleichstromwiderstand1620 mΩ	Eigenresonanzfrequenz6.1 MHz	MontageartSMT	Design Kit –
784777221	220 µH, 0.5 A, 0.55 A	Simulation	Downloads9 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-PDA (rev26a).IntLib \| 688 KB CDS Cadence_WE-PDA (rev26a).zip \| 5 MB EAG Eagle_WE-PDA (rev26a).lbr \| 57.4 KB KIC KiCad_WE-PDA (rev26a).zip \| 1.7 MB ZUK Cadstar_WE-PDA (rev21a).zip \| 8.8 KB CAD-Dateien ZIP IGS WE-PDA_7345_PDA (rev1).igs \| 2.6 MB STP WE-PDA_7345_PDA (rev1).stp \| 984.7 KB Elektrische Modelle ZIP PSP PSpice_WE-PDA (rev26a).zip \| 11.9 KB SCS Spectre_WE-PDA (rev24a).mod \| 19.9 KB Alle 9 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Induktivität220 µH	Nennstrom0.5 A	Sättigungsstrom0.55 A	Gleichstromwiderstand1135 mΩ	Eigenresonanzfrequenz3.9 MHz	MontageartSMT	Design Kit –
784771221	220 µH, 0.99 A, 1.1 A	Simulation	Downloads9 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-PDA (rev26a).IntLib \| 688 KB CDS Cadence_WE-PDA (rev26a).zip \| 5 MB EAG Eagle_WE-PDA (rev26a).lbr \| 57.4 KB KIC KiCad_WE-PDA (rev26a).zip \| 1.7 MB ZUK Cadstar_WE-PDA (rev21a).zip \| 8.8 KB CAD-Dateien ZIP IGS WE-PDA_1260_PDA (rev1).igs \| 5.1 MB STP WE-PDA_1260_PDA (rev1).stp \| 1.8 MB Elektrische Modelle ZIP PSP PSpice_WE-PDA (rev26a).zip \| 11.9 KB SCS Spectre_WE-PDA (rev24a).mod \| 19.9 KB Alle 9 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Induktivität220 µH	Nennstrom0.99 A	Sättigungsstrom1.1 A	Gleichstromwiderstand348 mΩ	Eigenresonanzfrequenz3.9 MHz	MontageartSMT	Design Kit –
7847714221	220 µH, 1.05 A, 1.2 A	Simulation	Downloads9 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-PDA (rev26a).IntLib \| 688 KB CDS Cadence_WE-PDA (rev26a).zip \| 5 MB EAG Eagle_WE-PDA (rev26a).lbr \| 57.4 KB KIC KiCad_WE-PDA (rev26a).zip \| 1.7 MB CAD-Dateien ZIP 3D Download_3D_WE-PDA-1050 (rev1).pdf \| 526 KB IGS Download_IGS_WE-PDA-1050 (rev1).igs \| 2 MB STP Download_STP_WE-PDA-1050 (rev1).stp \| 1 MB Elektrische Modelle ZIP PSP PSpice_WE-PDA (rev26a).zip \| 11.9 KB SCS Spectre_WE-PDA (rev24a).mod \| 19.9 KB Alle 9 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Induktivität220 µH	Nennstrom1.05 A	Sättigungsstrom1.2 A	Gleichstromwiderstand708 mΩ	Eigenresonanzfrequenz2.9 MHz	MontageartSMT	Design Kit 78477101
784771331	330 µH, 0.8 A, 0.9 A	Simulation	Downloads9 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-PDA (rev26a).IntLib \| 688 KB CDS Cadence_WE-PDA (rev26a).zip \| 5 MB EAG Eagle_WE-PDA (rev26a).lbr \| 57.4 KB KIC KiCad_WE-PDA (rev26a).zip \| 1.7 MB ZUK Cadstar_WE-PDA (rev21a).zip \| 8.8 KB CAD-Dateien ZIP IGS WE-PDA_1260_PDA (rev1).igs \| 5.1 MB STP WE-PDA_1260_PDA (rev1).stp \| 1.8 MB Elektrische Modelle ZIP PSP PSpice_WE-PDA (rev26a).zip \| 11.9 KB SCS Spectre_WE-PDA (rev24a).mod \| 19.9 KB Alle 9 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Induktivität330 µH	Nennstrom0.8 A	Sättigungsstrom0.9 A	Gleichstromwiderstand594 mΩ	Eigenresonanzfrequenz3.3 MHz	MontageartSMT	Design Kit 78477101
784777331	330 µH, 0.4 A, 0.45 A	Simulation	Downloads9 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-PDA (rev26a).IntLib \| 688 KB CDS Cadence_WE-PDA (rev26a).zip \| 5 MB EAG Eagle_WE-PDA (rev26a).lbr \| 57.4 KB KIC KiCad_WE-PDA (rev26a).zip \| 1.7 MB ZUK Cadstar_WE-PDA (rev21a).zip \| 8.8 KB CAD-Dateien ZIP IGS WE-PDA_7345_PDA (rev1).igs \| 2.6 MB STP WE-PDA_7345_PDA (rev1).stp \| 984.7 KB Elektrische Modelle ZIP PSP PSpice_WE-PDA (rev26a).zip \| 11.9 KB SCS Spectre_WE-PDA (rev24a).mod \| 19.9 KB Alle 9 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Induktivität330 µH	Nennstrom0.4 A	Sättigungsstrom0.45 A	Gleichstromwiderstand1872 mΩ	Eigenresonanzfrequenz4.2 MHz	MontageartSMT	Design Kit –
7847714331	330 µH, 0.9 A, 1 A	Simulation	Downloads9 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-PDA (rev26a).IntLib \| 688 KB CDS Cadence_WE-PDA (rev26a).zip \| 5 MB EAG Eagle_WE-PDA (rev26a).lbr \| 57.4 KB KIC KiCad_WE-PDA (rev26a).zip \| 1.7 MB CAD-Dateien ZIP 3D Download_3D_WE-PDA-1050 (rev1).pdf \| 526 KB IGS Download_IGS_WE-PDA-1050 (rev1).igs \| 2 MB STP Download_STP_WE-PDA-1050 (rev1).stp \| 1 MB Elektrische Modelle ZIP PSP PSpice_WE-PDA (rev26a).zip \| 11.9 KB SCS Spectre_WE-PDA (rev24a).mod \| 19.9 KB Alle 9 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Induktivität330 µH	Nennstrom0.9 A	Sättigungsstrom1 A	Gleichstromwiderstand900 mΩ	Eigenresonanzfrequenz2.4 MHz	MontageartSMT	Design Kit –
784778471	470 µH, 0.3 A, 0.35 A	Simulation	Downloads9 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-PDA (rev26a).IntLib \| 688 KB CDS Cadence_WE-PDA (rev26a).zip \| 5 MB EAG Eagle_WE-PDA (rev26a).lbr \| 57.4 KB KIC KiCad_WE-PDA (rev26a).zip \| 1.7 MB ZUK Cadstar_WE-PDA (rev21a).zip \| 8.8 KB CAD-Dateien ZIP IGS WE-PDA_7332_PDA (rev1).igs \| 3 MB STP WE-PDA_7332_PDA (rev1).stp \| 1.1 MB Elektrische Modelle ZIP PSP PSpice_WE-PDA (rev26a).zip \| 11.9 KB SCS Spectre_WE-PDA (rev24a).mod \| 19.9 KB Alle 9 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Induktivität470 µH	Nennstrom0.3 A	Sättigungsstrom0.35 A	Gleichstromwiderstand3300 mΩ	Eigenresonanzfrequenz3.9 MHz	MontageartSMT	Design Kit –
784777471	470 µH, 0.35 A, 0.38 A	Simulation	Downloads9 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-PDA (rev26a).IntLib \| 688 KB CDS Cadence_WE-PDA (rev26a).zip \| 5 MB EAG Eagle_WE-PDA (rev26a).lbr \| 57.4 KB KIC KiCad_WE-PDA (rev26a).zip \| 1.7 MB ZUK Cadstar_WE-PDA (rev21a).zip \| 8.8 KB CAD-Dateien ZIP IGS WE-PDA_7345_PDA (rev1).igs \| 2.6 MB STP WE-PDA_7345_PDA (rev1).stp \| 984.7 KB Elektrische Modelle ZIP PSP PSpice_WE-PDA (rev26a).zip \| 11.9 KB SCS Spectre_WE-PDA (rev24a).mod \| 19.9 KB Alle 9 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Induktivität470 µH	Nennstrom0.35 A	Sättigungsstrom0.38 A	Gleichstromwiderstand2720 mΩ	Eigenresonanzfrequenz2.9 MHz	MontageartSMT	Design Kit –
784771471	470 µH, 0.65 A, 0.75 A	Simulation	Downloads9 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-PDA (rev26a).IntLib \| 688 KB CDS Cadence_WE-PDA (rev26a).zip \| 5 MB EAG Eagle_WE-PDA (rev26a).lbr \| 57.4 KB KIC KiCad_WE-PDA (rev26a).zip \| 1.7 MB ZUK Cadstar_WE-PDA (rev21a).zip \| 8.8 KB CAD-Dateien ZIP IGS WE-PDA_1260_PDA (rev1).igs \| 5.1 MB STP WE-PDA_1260_PDA (rev1).stp \| 1.8 MB Elektrische Modelle ZIP PSP PSpice_WE-PDA (rev26a).zip \| 11.9 KB SCS Spectre_WE-PDA (rev24a).mod \| 19.9 KB Alle 9 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Induktivität470 µH	Nennstrom0.65 A	Sättigungsstrom0.75 A	Gleichstromwiderstand706 mΩ	Eigenresonanzfrequenz2.9 MHz	MontageartSMT	Design Kit –
784778102	1000 µH, 0.23 A, 0.25 A	Simulation	Downloads9 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-PDA (rev26a).IntLib \| 688 KB CDS Cadence_WE-PDA (rev26a).zip \| 5 MB EAG Eagle_WE-PDA (rev26a).lbr \| 57.4 KB KIC KiCad_WE-PDA (rev26a).zip \| 1.7 MB ZUK Cadstar_WE-PDA (rev21a).zip \| 8.8 KB CAD-Dateien ZIP IGS WE-PDA_7332_PDA (rev1).igs \| 3 MB STP WE-PDA_7332_PDA (rev1).stp \| 1.1 MB Elektrische Modelle ZIP PSP PSpice_WE-PDA (rev26a).zip \| 11.9 KB SCS Spectre_WE-PDA (rev24a).mod \| 19.9 KB Alle 9 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Induktivität1000 µH	Nennstrom0.23 A	Sättigungsstrom0.25 A	Gleichstromwiderstand7200 mΩ	Eigenresonanzfrequenz2.5 MHz	MontageartSMT	Design Kit –
784777102	1000 µH, 0.25 A, 0.28 A	Simulation	Downloads9 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-PDA (rev26a).IntLib \| 688 KB CDS Cadence_WE-PDA (rev26a).zip \| 5 MB EAG Eagle_WE-PDA (rev26a).lbr \| 57.4 KB KIC KiCad_WE-PDA (rev26a).zip \| 1.7 MB ZUK Cadstar_WE-PDA (rev21a).zip \| 8.8 KB CAD-Dateien ZIP IGS WE-PDA_7345_PDA (rev1).igs \| 2.6 MB STP WE-PDA_7345_PDA (rev1).stp \| 984.7 KB Elektrische Modelle ZIP PSP PSpice_WE-PDA (rev26a).zip \| 11.9 KB SCS Spectre_WE-PDA (rev24a).mod \| 19.9 KB Alle 9 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Induktivität1000 µH	Nennstrom0.25 A	Sättigungsstrom0.28 A	Gleichstromwiderstand5750 mΩ	Eigenresonanzfrequenz2 MHz	MontageartSMT	Design Kit –
784771102	1000 µH, 0.48 A, 0.53 A	Simulation	Downloads9 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-PDA (rev26a).IntLib \| 688 KB CDS Cadence_WE-PDA (rev26a).zip \| 5 MB EAG Eagle_WE-PDA (rev26a).lbr \| 57.4 KB KIC KiCad_WE-PDA (rev26a).zip \| 1.7 MB ZUK Cadstar_WE-PDA (rev21a).zip \| 8.8 KB CAD-Dateien ZIP IGS WE-PDA_1260_PDA (rev1).igs \| 5.1 MB STP WE-PDA_1260_PDA (rev1).stp \| 1.8 MB Elektrische Modelle ZIP PSP PSpice_WE-PDA (rev26a).zip \| 11.9 KB SCS Spectre_WE-PDA (rev24a).mod \| 19.9 KB Alle 9 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Induktivität1000 µH	Nennstrom0.48 A	Sättigungsstrom0.53 A	Gleichstromwiderstand1705 mΩ	Eigenresonanzfrequenz1.9 MHz	MontageartSMT	Design Kit –

Einfach aber effizient

Der WE-PDA ist ein Hochleistungsinduktor für die Automobilindustrie, der für seine Zuverlässigkeit und Beständigkeit unter verschiedenen Betriebsbedingungen bekannt ist. Der Herstellungsprozess ist für alle Größen automatisiert.

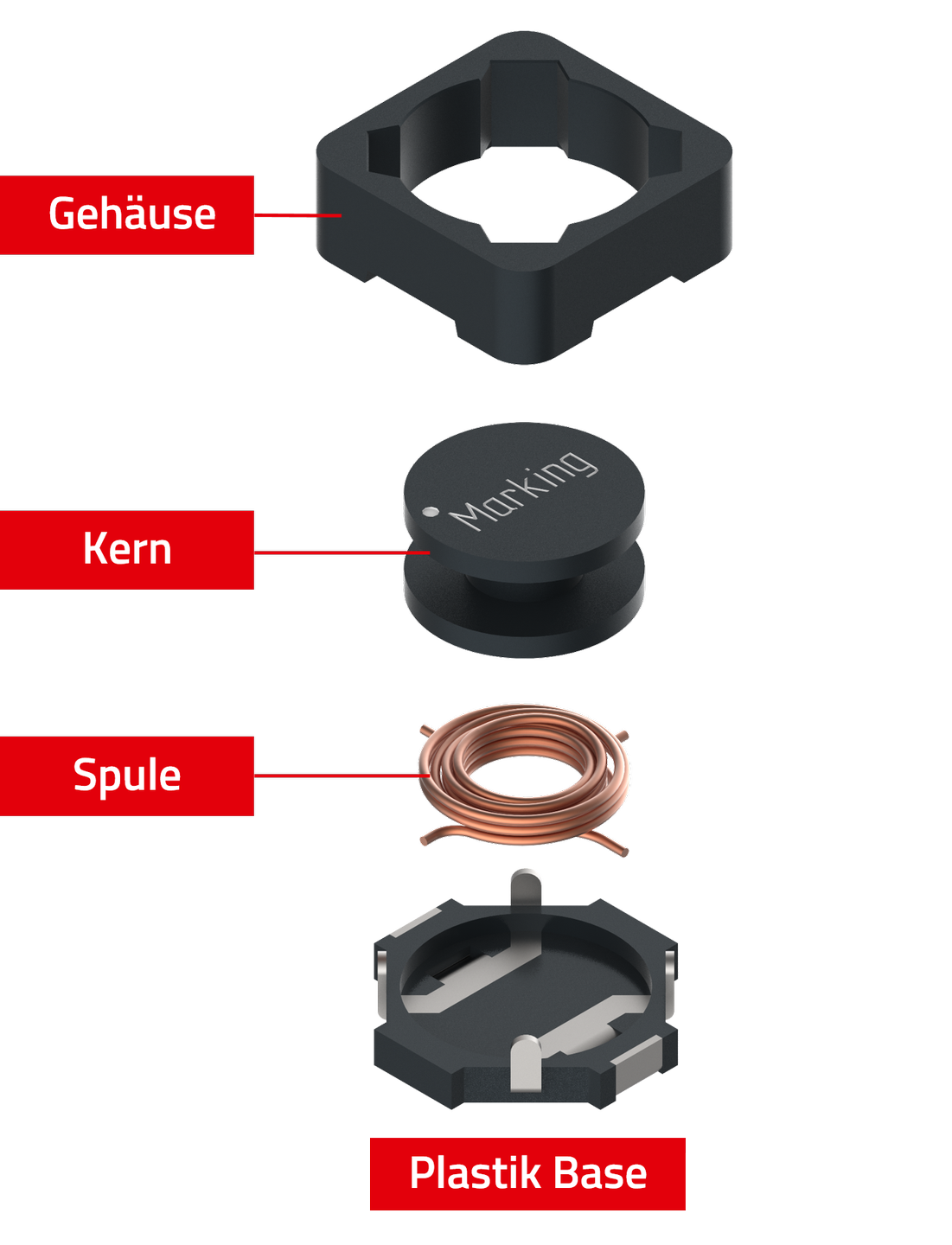

Vier sorgfältig ausgewählte Komponenten sorgen dafür, dass die Leistungsinduktivität die Anforderungen für eine hohe Leistung erfüllt.Der Kunststoffsockel ist für jede Größe unterschiedlich und verbindet die Komponente mit der Leiterplatte, um mechanische Stabilität zu erreichen. Die Wicklungen bestehen aus Kupfer mit sehr niedrigem RDC und RAC, um Konsistenz und Effizienz zu gewährleisten. Der WE-PDA hat einen schweißgesteuerten Prozess, der ideal für die Prozessstabilität ist.Der Kern ist das Herzstück des WE-PDA und besteht aus NiZn für eine hohe Durchschlagsfestigkeit und ist auch mit MnZn-Material erhältlich, wodurch die Spule hohe Sättigungsströme und geringe Kernverluste liefern kann, während eine fortschrittliche Abschirmungstechnologie mit einem äußeren Luftspalt nicht nur unerwünschtes Rauschen und elektromagnetische Störungen reduziert, sondern auch Wirbelstromverluste in den Wicklungen vermeidet.

Alle Komponenten und Materialien arbeiten zusammen, um die Beständigkeit gegen thermische Alterung für hohe Zuverlässigkeit und langfristige Nutzbarkeit zu gewährleisten.

Baugrößen

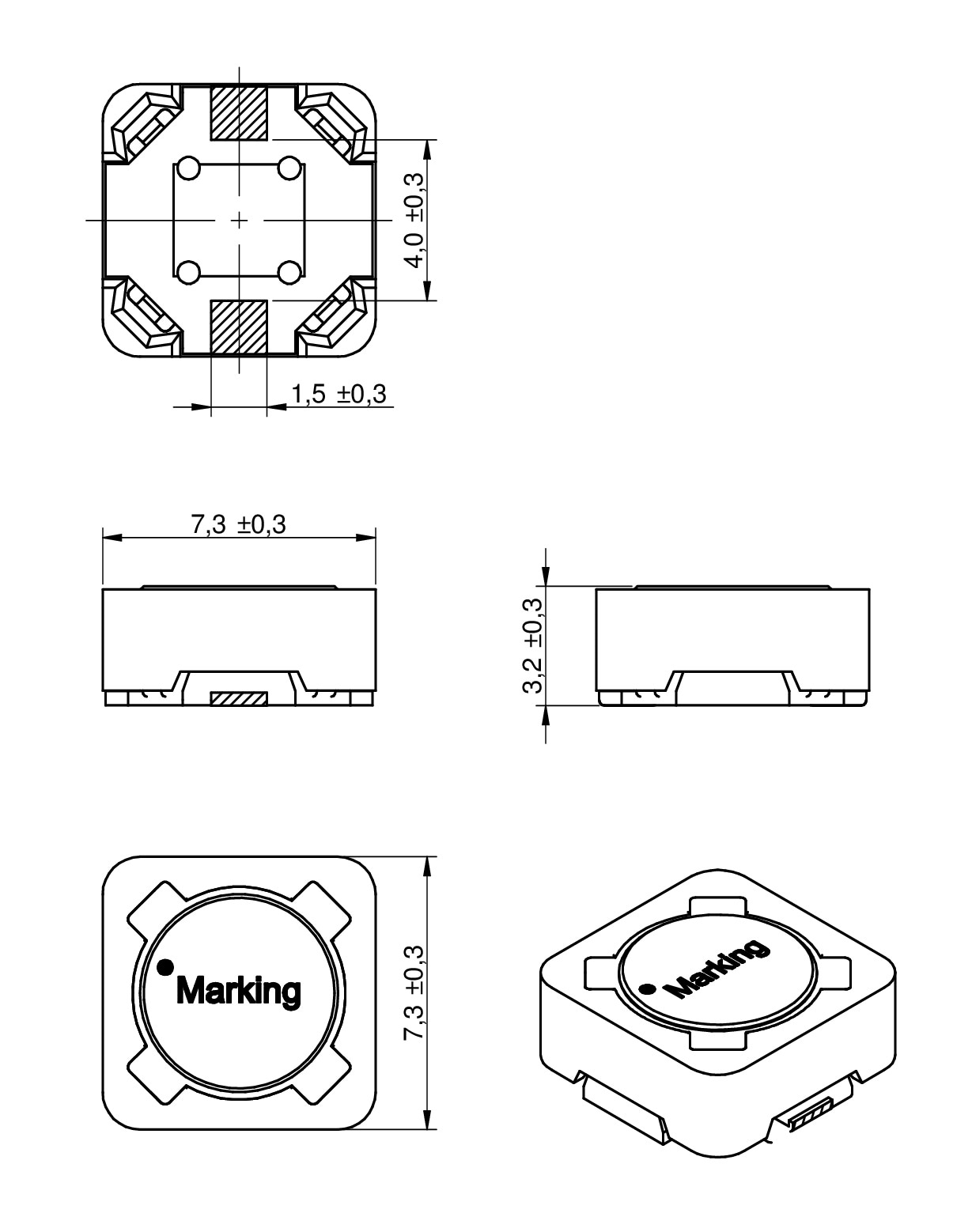

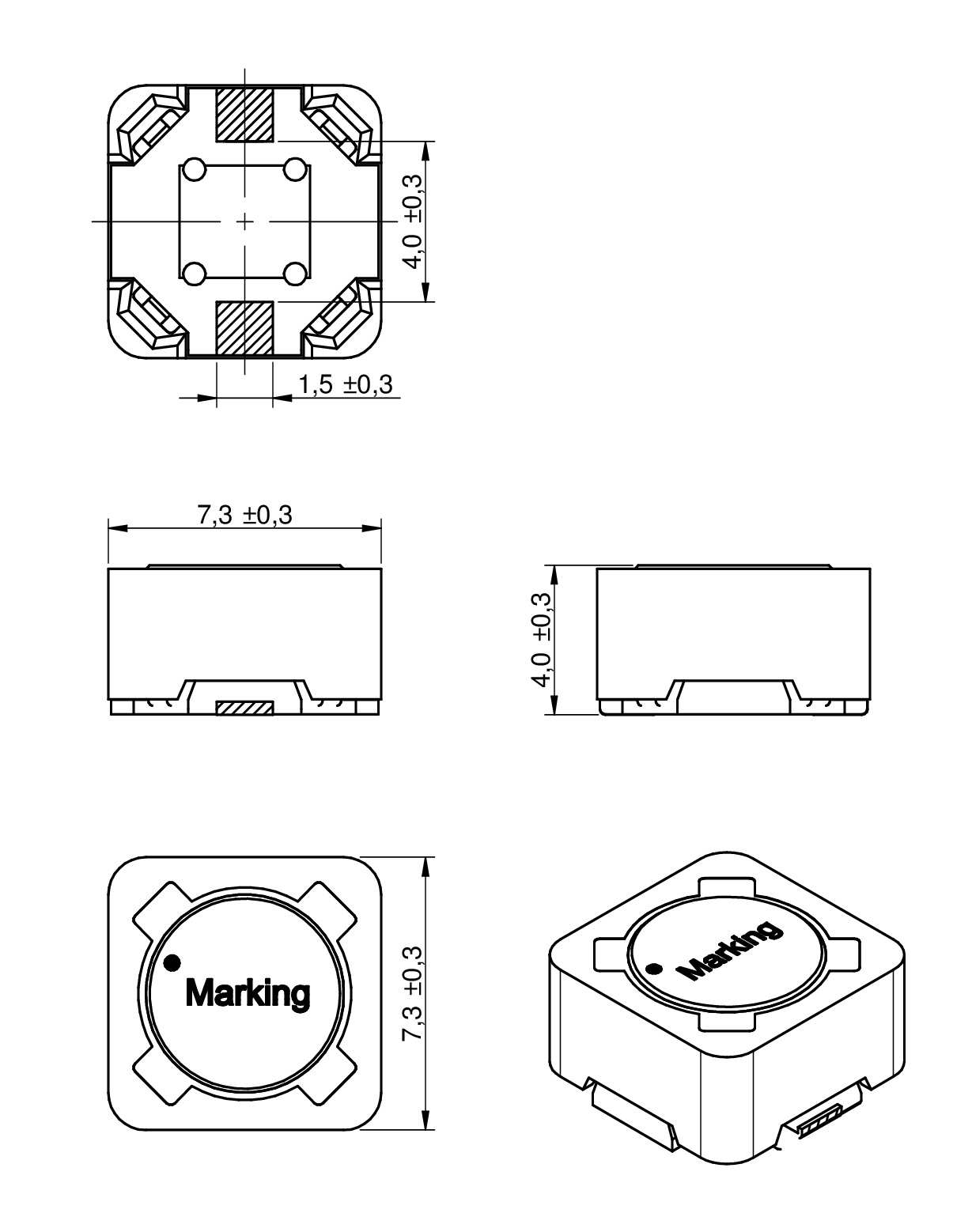

WE- PDA 7332, 7345

NiZn Kernmaterial <br>AEC-Q200</br>-40 bis +125 °C — NiZn Kernmaterial
AEC-Q200
-40 bis +125 °C

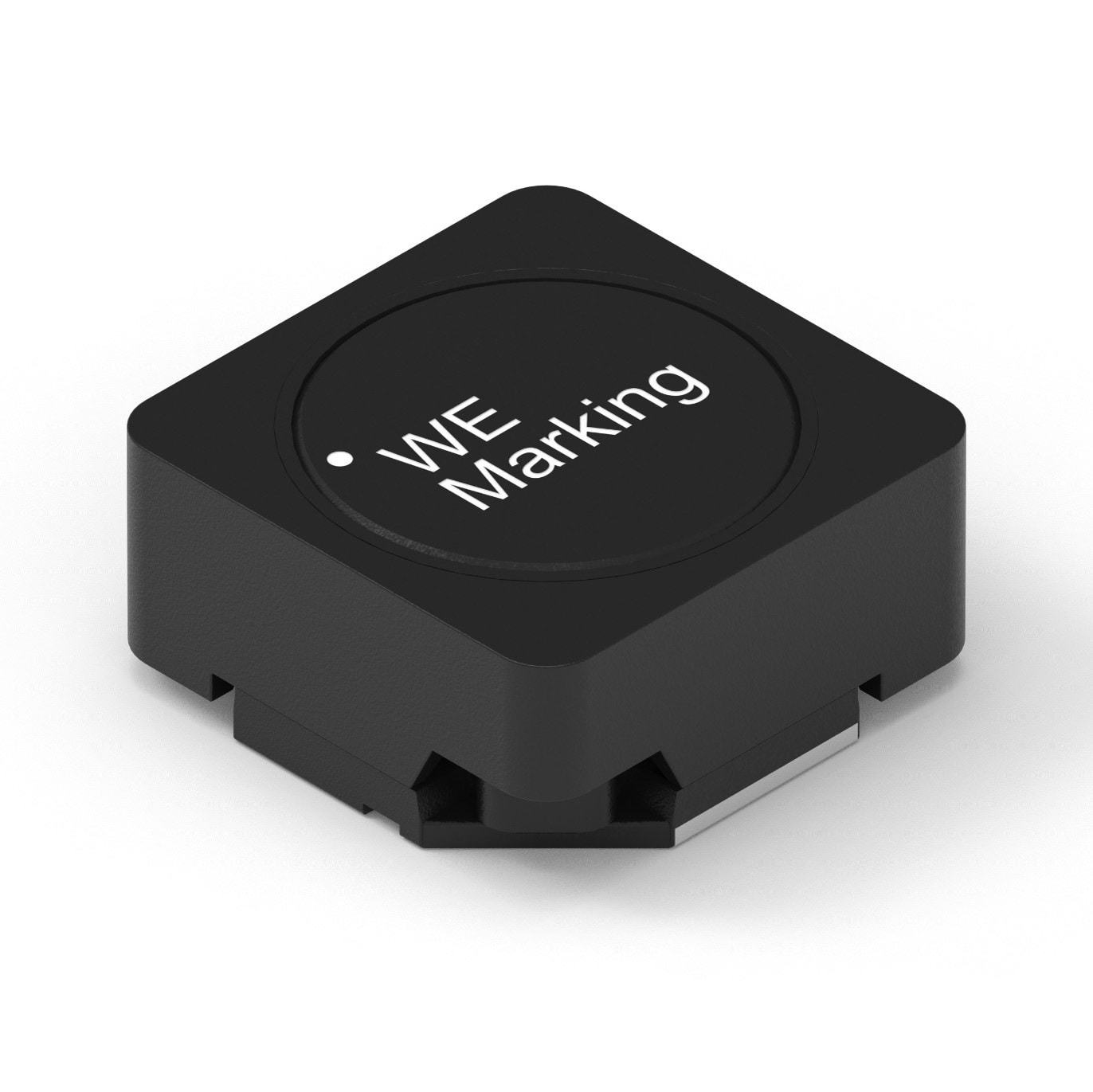

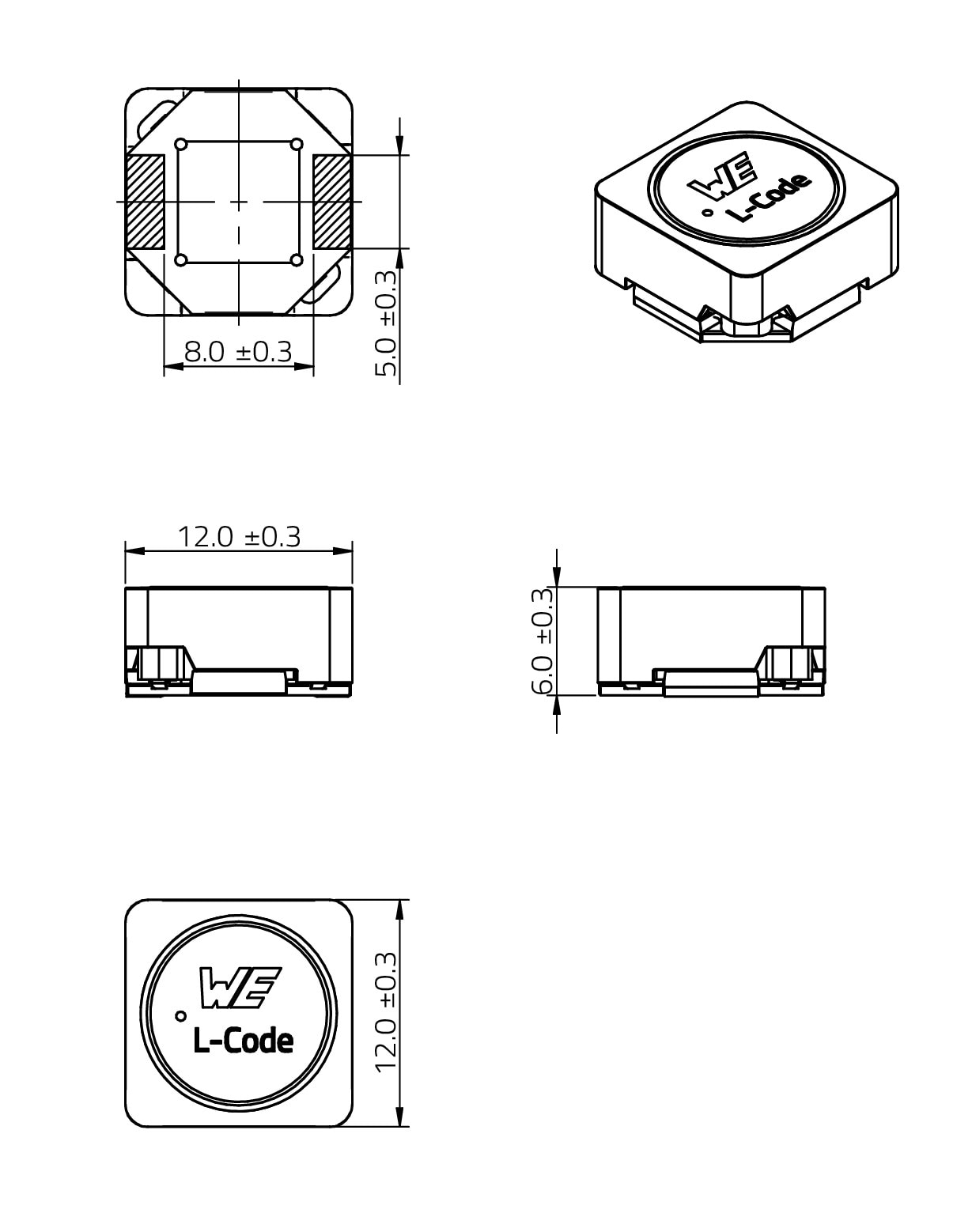

WE-PDA 1260

NiZn Kernmaterial<br>AEC-Q200</br>-40 bis zu +125 °C — NiZn Kernmaterial
AEC-Q200
-40 bis zu +125 °C

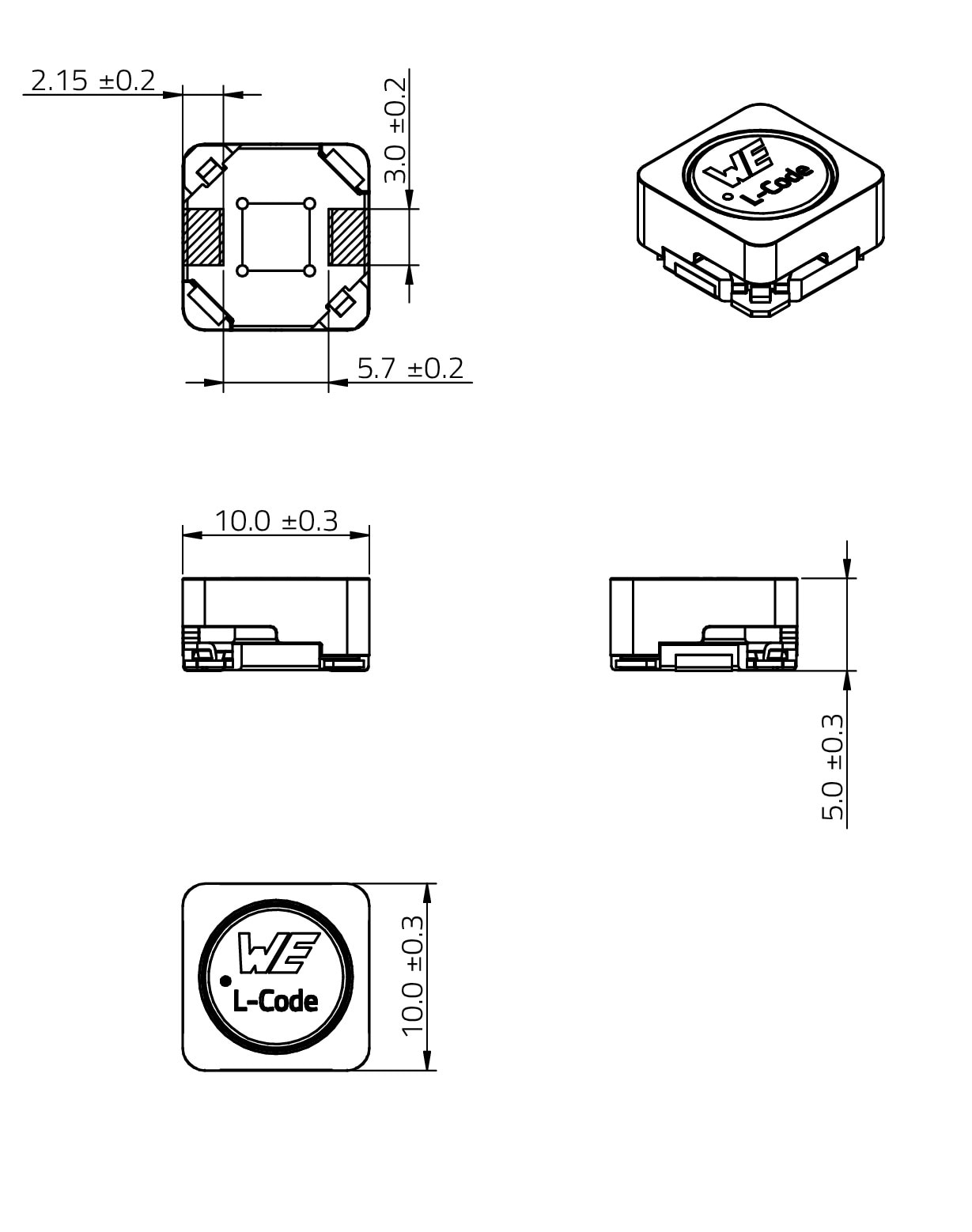

WE-PDA 1050

MnZn Kernmaterial <br>AEC-Q200</br>-50 bis zu +150 °C — MnZn Kernmaterial
AEC-Q200
-50 bis zu +150 °C

REDEXPERT loss simulation

Find the best inductor!

REDEXPERT has the world’s most accurate AC loss model, which even includes the DC-bias current. With dedicated DC-DC topologies or the generic loss simulator, you can accurately determine the AC and DC losses for your converter. The model includes the core material, shape and winding structure of the inductor. REDEXPERT recommends suitable inductors and allows you to add more filters to find the best inductor for your application.
