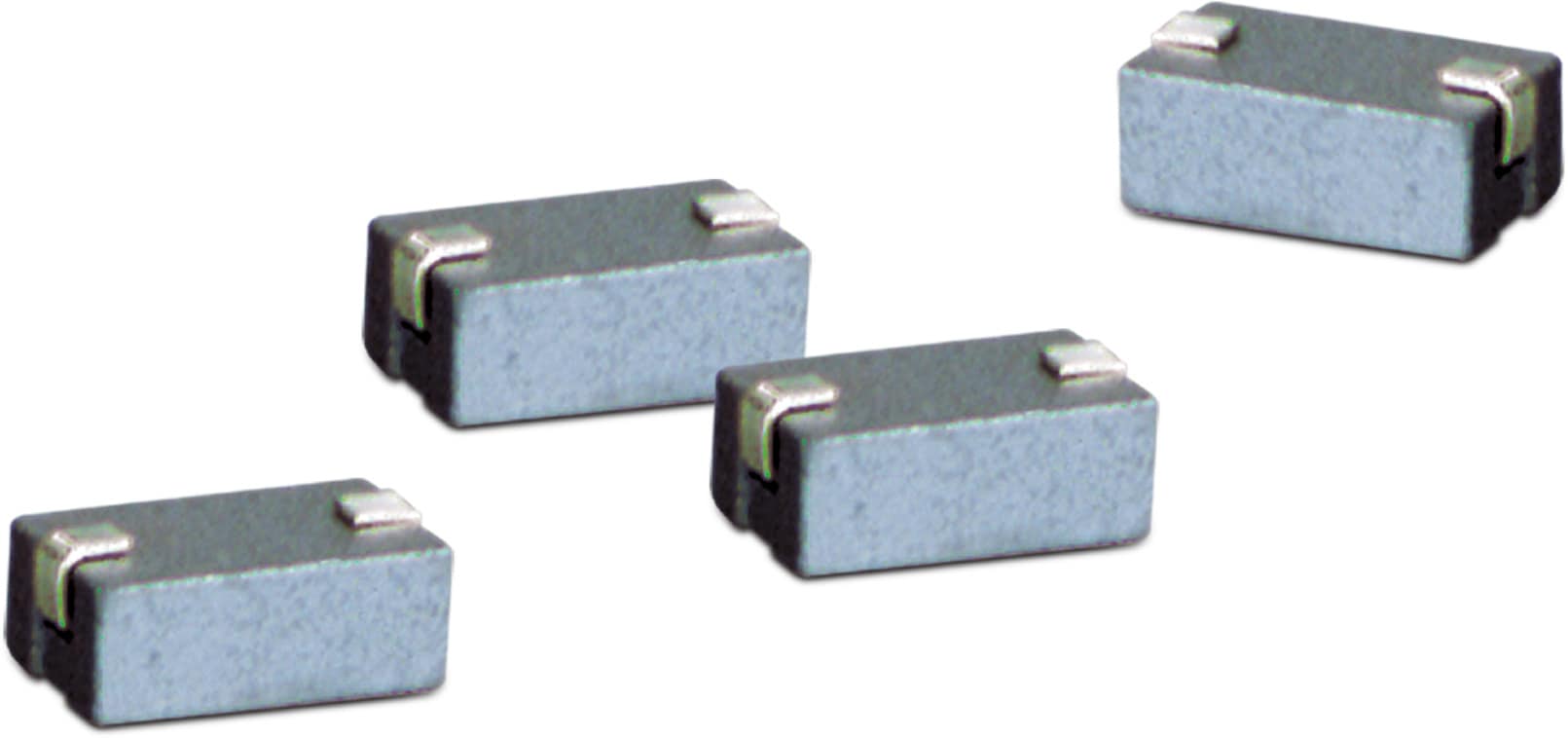

WE-PBF Flachdraht-Hochstrom SMT-Ferrit

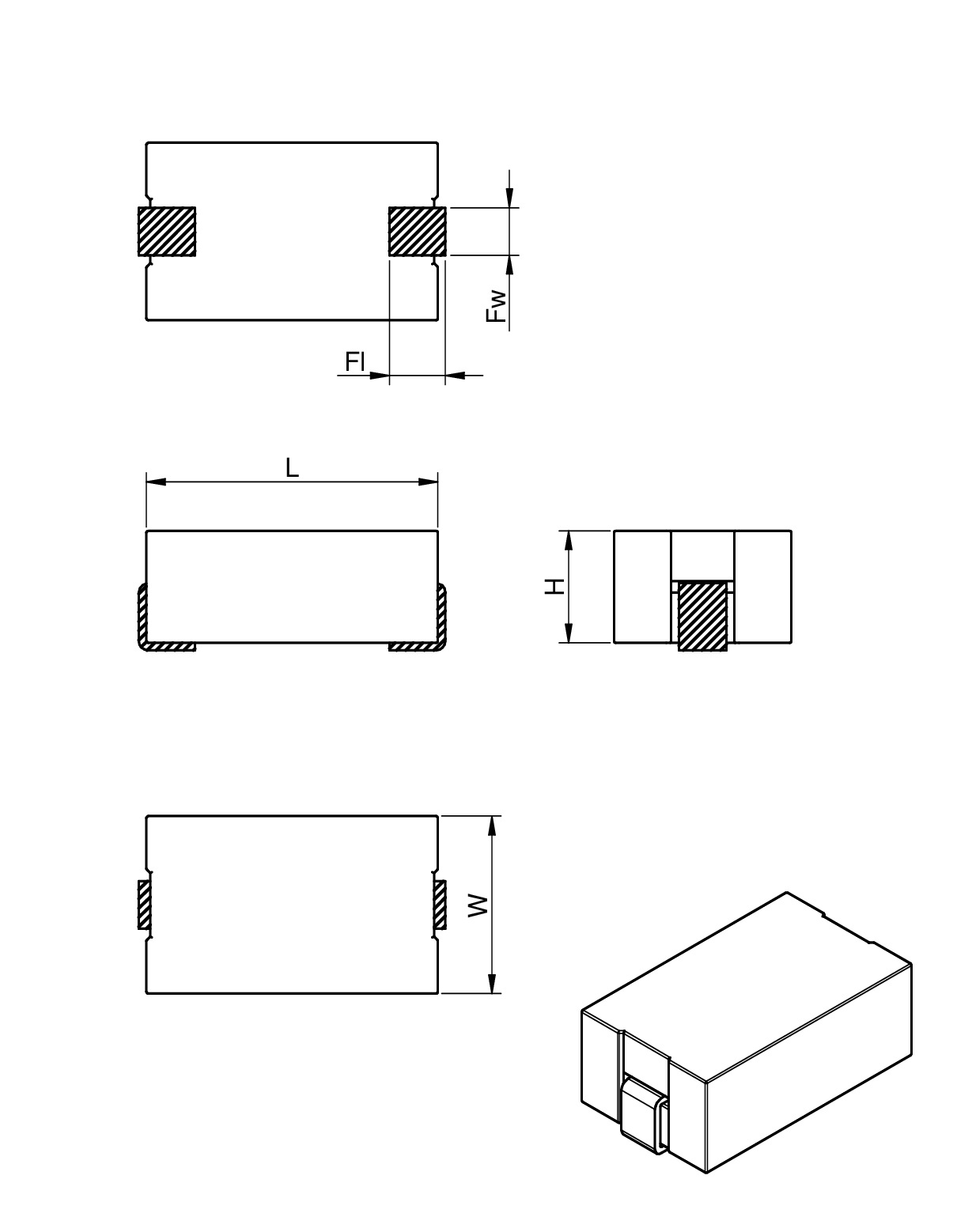

Bauform	Maße	L (mm)	B (mm)	H (mm)	Fl (mm)	Montageart
3029		3.1	2.9	2.41	0.8	SMT
4030		-	3	-	-	SMT
8530		8.5	3	2.55	1.45	SMT
7847		7.8	4.75	3	1.45	SMT

LTSpice-Dateien

Merkmale

Flachdraht
Strombelastbarkeit 18 A
Verklebte Variante: Hohe mechanische Stabilität
Betriebstemperatur: –55 ºC bis +125 ºC

Anwendung

Spannungszuleitungen mit hohen Ladeströmen
Verklebte Variante: Speziell für vibrationsbeanspruchte Anwendungen

Artikeldaten

Alle

3029

4030

8530

7847

Alle zurücksetzen

Artikeldaten filtern

Artikel in 4 Produktserien anzeigen

Artikel in 4 Produktserien

Alle zurücksetzen

Jetzt einloggen, um Verfügbarkeiten zu sehen und Verfügbarkeitsprognosen anzufragen. LOGIN

	Artikel Nr.	Datenblatt	Simulation	Downloads	Status	Z @ 100 MHz(Ω)	I_R(A)	R_{DC max.}(mΩ)	Z @ 25 MHz(Ω)	L(mm)	B(mm)	H(mm)	Version	Design Kit	MusterVerfügbarkeit & Muster

Jetzt einloggen, um Verfügbarkeiten zu sehen und Verfügbarkeitsprognosen anzufragen. LOGIN
	7427933	SPEC39 Ω, 14 A, 0.6 mΩ Anstehende PCN Aufgrund einer anstehenden PCN wird sich in Kürze das Datenblatt des ausgewählten Produktes ändern. Anbei finden Sie das neue Datenblatt, sowie das noch gültige Datenblatt. Bei weiteren Fragen wenden Sie sich bitte an Ihren Vertriebsmitarbeiter. SPEC Datenblatt gültig bis 16.10.2026 SPEC Datenblatt gültig ab 17.10.2026 PCN PCN Dokument	Simulation	Verfügbarkeit –	Downloads9 Dateien ALT Altium_WE-PBF (rev22c).IntLib \| 130 KB CDS Cadence_WE-PBF (rev22a).zip \| 439.4 KB EAG Eagle_WE-PBF (rev21a).lbr \| 27.4 KB KIC KiCad_WE-PBF (rev26b).zip \| 107.3 KB ZUK Cadstar_WE-PBF (rev21a).zip \| 6.8 KB IGS Download_IGS_WE-PBF-3029-7427933 (rev1).igs \| 651.4 KB STP Download_STP_WE-PBF-3029-7427933 (rev1).stp \| 124.1 KB PSP PSpice_WE-PBF (rev22a).zip \| 3.7 KB S S-PARAMETER_WE-PBF (rev19a).zip \| 3.5 MB	Status AktivProduktion ist aktiv. Erwartete Lebenszeit: >10 Jahre. iProduktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Impedanz @ 100 MHz39 Ω	Nennstrom14 A	Gleichstromwiderstand0.6 mΩ	Impedanz @ 25 MHz23 Ω	Länge3.1 mm	Breite2.9 mm	Höhe2.41 mm	VersionNicht Verklebt	Design Kit –	–Verfügbarkeit prüfen
	7427930	SPEC42 Ω, 16 A, 0.6 mΩ	Simulation	Verfügbarkeit –	Downloads9 Dateien ALT Altium_WE-PBF (rev22c).IntLib \| 130 KB CDS Cadence_WE-PBF (rev22a).zip \| 439.4 KB EAG Eagle_WE-PBF (rev21a).lbr \| 27.4 KB KIC KiCad_WE-PBF (rev26b).zip \| 107.3 KB ZUK Cadstar_WE-PBF (rev21a).zip \| 6.8 KB IGS 7427930 (rev1).igs \| 396.7 KB STP 7427930 (rev1).stp \| 113.8 KB PSP PSpice_WE-PBF (rev22a).zip \| 3.7 KB S S-PARAMETER_WE-PBF (rev19a).zip \| 3.5 MB	Status AktivProduktion ist aktiv. Erwartete Lebenszeit: >10 Jahre. iProduktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Impedanz @ 100 MHz42 Ω	Nennstrom16 A	Gleichstromwiderstand0.6 mΩ	Impedanz @ 25 MHz28 Ω	Länge5 mm	Breite3 mm	Höhe2.55 mm	VersionNicht Verklebt	Design Kit 742791 742793	–Verfügbarkeit prüfen
	74279390	SPEC42 Ω, 16 A, 0.6 mΩ	Simulation	Verfügbarkeit –	Downloads9 Dateien ALT Altium_WE-PBF (rev22c).IntLib \| 130 KB CDS Cadence_WE-PBF (rev22a).zip \| 439.4 KB EAG Eagle_WE-PBF (rev21a).lbr \| 27.4 KB KIC KiCad_WE-PBF (rev26b).zip \| 107.3 KB ZUK Cadstar_WE-PBF (rev21a).zip \| 6.8 KB IGS Download_IGS_74279390 (rev1).igs \| 350.4 KB STP Download_STP_74279390 (rev1).stp \| 72 KB PSP PSpice_WE-PBF (rev22a).zip \| 3.7 KB S S-PARAMETER_WE-PBF (rev19a).zip \| 3.5 MB	Status AktivProduktion ist aktiv. Erwartete Lebenszeit: >10 Jahre. iProduktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Impedanz @ 100 MHz42 Ω	Nennstrom16 A	Gleichstromwiderstand0.6 mΩ	Impedanz @ 25 MHz28 Ω	Länge4 mm	Breite3 mm	Höhe2.55 mm	VersionVerklebt	Design Kit –	–Verfügbarkeit prüfen
	7427934	SPEC42 Ω, 15 A, 0.6 mΩ	Simulation	Verfügbarkeit –	Downloads9 Dateien ALT Altium_WE-PBF (rev22c).IntLib \| 130 KB CDS Cadence_WE-PBF (rev22a).zip \| 439.4 KB EAG Eagle_WE-PBF (rev21a).lbr \| 27.4 KB KIC KiCad_WE-PBF (rev26b).zip \| 107.3 KB ZUK Cadstar_WE-PBF (rev21a).zip \| 6.8 KB IGS Download_IGS_WE-PBF-4030-7427934 (rev1).igs \| 491.3 KB STP Download_STP_WE-PBF-4030-7427934 (rev1).stp \| 97.6 KB PSP PSpice_WE-PBF (rev22a).zip \| 3.7 KB S S-PARAMETER_WE-PBF (rev19a).zip \| 3.5 MB	Status AktivProduktion ist aktiv. Erwartete Lebenszeit: >10 Jahre. iProduktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Impedanz @ 100 MHz42 Ω	Nennstrom15 A	Gleichstromwiderstand0.6 mΩ	Impedanz @ 25 MHz28 Ω	Länge4.8 mm	Breite3 mm	Höhe2.5 mm	VersionNicht Verklebt	Design Kit –	–Verfügbarkeit prüfen
	7427931	SPEC91 Ω, 17 A, 0.9 mΩ	Simulation	Verfügbarkeit –	Downloads9 Dateien ALT Altium_WE-PBF (rev22c).IntLib \| 130 KB CDS Cadence_WE-PBF (rev22a).zip \| 439.4 KB EAG Eagle_WE-PBF (rev21a).lbr \| 27.4 KB KIC KiCad_WE-PBF (rev26b).zip \| 107.3 KB ZUK Cadstar_WE-PBF (rev21a).zip \| 6.8 KB IGS 7427931 (rev1).igs \| 420.4 KB STP 7427931 (rev1).stp \| 127.4 KB PSP PSpice_WE-PBF (rev22a).zip \| 3.7 KB S S-PARAMETER_WE-PBF (rev19a).zip \| 3.5 MB	Status AktivProduktion ist aktiv. Erwartete Lebenszeit: >10 Jahre. iProduktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Impedanz @ 100 MHz91 Ω	Nennstrom17 A	Gleichstromwiderstand0.9 mΩ	Impedanz @ 25 MHz58 Ω	Länge8.5 mm	Breite3 mm	Höhe2.55 mm	VersionNicht Verklebt	Design Kit 742791 742793	–Verfügbarkeit prüfen
	74279391	SPEC91 Ω, 17 A, 0.9 mΩ	Simulation	Verfügbarkeit –	Downloads9 Dateien ALT Altium_WE-PBF (rev22c).IntLib \| 130 KB CDS Cadence_WE-PBF (rev22a).zip \| 439.4 KB EAG Eagle_WE-PBF (rev21a).lbr \| 27.4 KB KIC KiCad_WE-PBF (rev26b).zip \| 107.3 KB ZUK Cadstar_WE-PBF (rev21a).zip \| 6.8 KB IGS Download_IGS_74279391 (rev1).igs \| 367.6 KB STP Download_STP_74279391 (rev1).stp \| 76.9 KB PSP PSpice_WE-PBF (rev22a).zip \| 3.7 KB S S-PARAMETER_WE-PBF (rev19a).zip \| 3.5 MB	Status AktivProduktion ist aktiv. Erwartete Lebenszeit: >10 Jahre. iProduktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Impedanz @ 100 MHz91 Ω	Nennstrom17 A	Gleichstromwiderstand0.9 mΩ	Impedanz @ 25 MHz58 Ω	Länge8.5 mm	Breite3 mm	Höhe2.55 mm	VersionVerklebt	Design Kit –	–Verfügbarkeit prüfen
	7427932	SPEC98 Ω, 18 A, 0.9 mΩ	Simulation	Verfügbarkeit –	Downloads9 Dateien ALT Altium_WE-PBF (rev22c).IntLib \| 130 KB CDS Cadence_WE-PBF (rev22a).zip \| 439.4 KB EAG Eagle_WE-PBF (rev21a).lbr \| 27.4 KB KIC KiCad_WE-PBF (rev26b).zip \| 107.3 KB ZUK Cadstar_WE-PBF (rev21a).zip \| 6.8 KB IGS 7427932 (rev1).igs \| 639.5 KB STP 7427932 (rev1).stp \| 170.7 KB PSP PSpice_WE-PBF (rev22a).zip \| 3.7 KB S S-PARAMETER_WE-PBF (rev19a).zip \| 3.5 MB	Status AktivProduktion ist aktiv. Erwartete Lebenszeit: >10 Jahre. iProduktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Impedanz @ 100 MHz98 Ω	Nennstrom18 A	Gleichstromwiderstand0.9 mΩ	Impedanz @ 25 MHz65 Ω	Länge7.8 mm	Breite4.75 mm	Höhe3 mm	VersionNicht Verklebt	Design Kit 742791 742793	–Verfügbarkeit prüfen
	74279392	SPEC98 Ω, 18 A, 0.9 mΩ	Simulation	Verfügbarkeit –	Downloads9 Dateien ALT Altium_WE-PBF (rev22c).IntLib \| 130 KB CDS Cadence_WE-PBF (rev22a).zip \| 439.4 KB EAG Eagle_WE-PBF (rev21a).lbr \| 27.4 KB KIC KiCad_WE-PBF (rev26b).zip \| 107.3 KB ZUK Cadstar_WE-PBF (rev21a).zip \| 6.8 KB IGS Download_IGS_74279392 (rev1).igs \| 565.8 KB STP Download_STP_74279392 (rev1).stp \| 111.6 KB PSP PSpice_WE-PBF (rev22a).zip \| 3.7 KB S S-PARAMETER_WE-PBF (rev19a).zip \| 3.5 MB	Status AktivProduktion ist aktiv. Erwartete Lebenszeit: >10 Jahre. iProduktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Impedanz @ 100 MHz98 Ω	Nennstrom18 A	Gleichstromwiderstand0.9 mΩ	Impedanz @ 25 MHz65 Ω	Länge7.8 mm	Breite4.75 mm	Höhe3 mm	VersionVerklebt	Design Kit –	–Verfügbarkeit prüfen
