WE-HEPA Hocheffiziente Leistungsdrossel

Bauform	Maße	L (mm)	W (mm)	H (mm)
5030		4.8	4.8	2.8

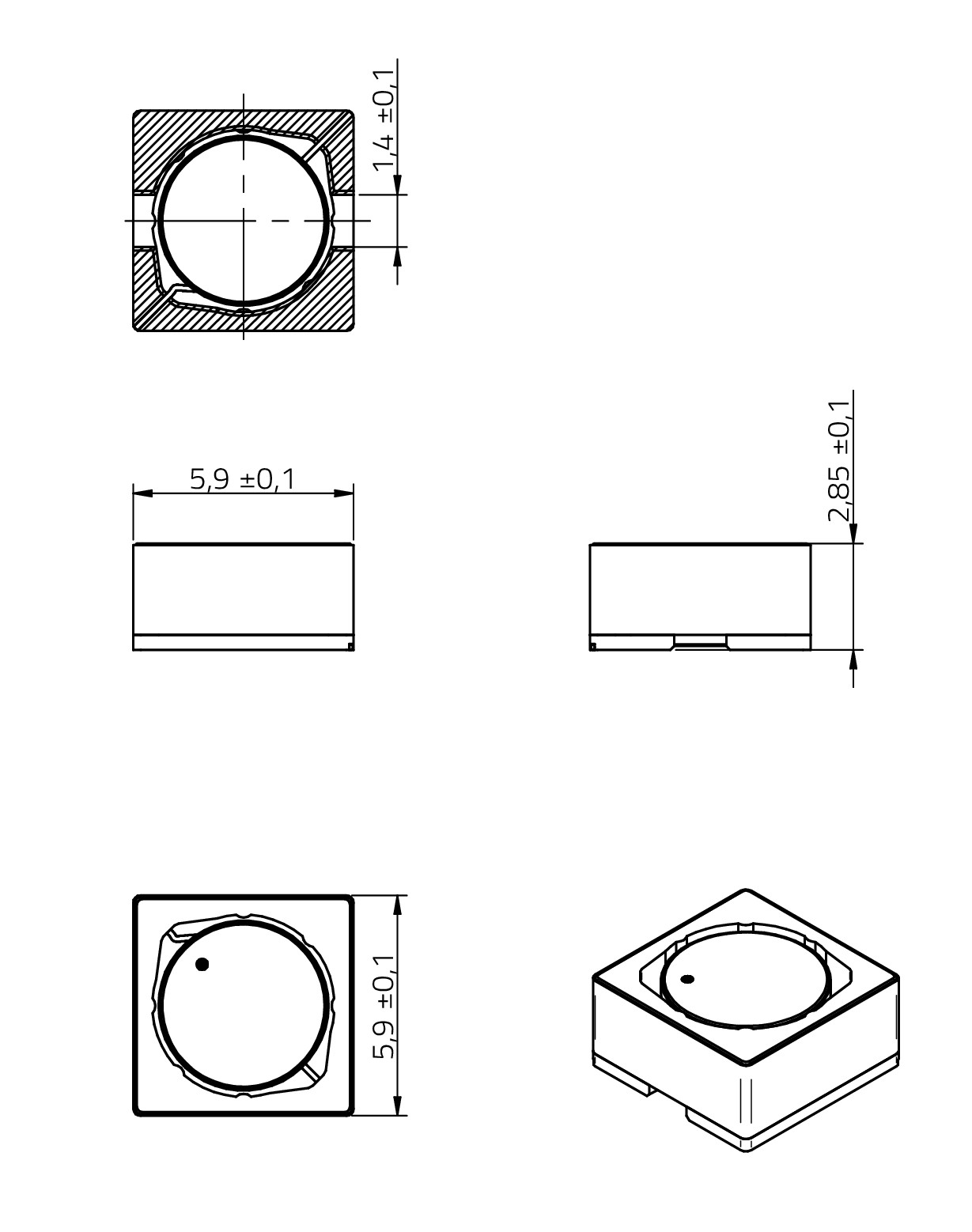

6030		5.9	5.9	2.85

Datenblatt

SPEC
Seriesdatasheet_WE-HEPA_V1 (rev1).pdf
|
2.3 MB

LTSpice-Dateien

LT
LTSpice_WE-HEPA (rev23a).zip
|
2.1 KB

Merkmale

Magnetisch abgeschirmt
Betriebstemperatur: - 40°C bis zu +150°C
AECQ-200 Grade 1

Anwendung

Filteranwendungen
Led-Scheinwerfer (DC/DC-Wandler, Steuerungssystem)
Elektrofahrzeug (Batteriemanagementsystem, Wechselrichter, DC/DC)
Navigationssystem

Artikeldaten

Alle

5030

6030

Artikel Nr.	Datenblatt	Downloads	Status	L (µH)	Tol. L	I_R (A)	I_SAT,10% (A)	R_{DC max.} (mΩ)	f_res (MHz)	Design Kit	Muster
