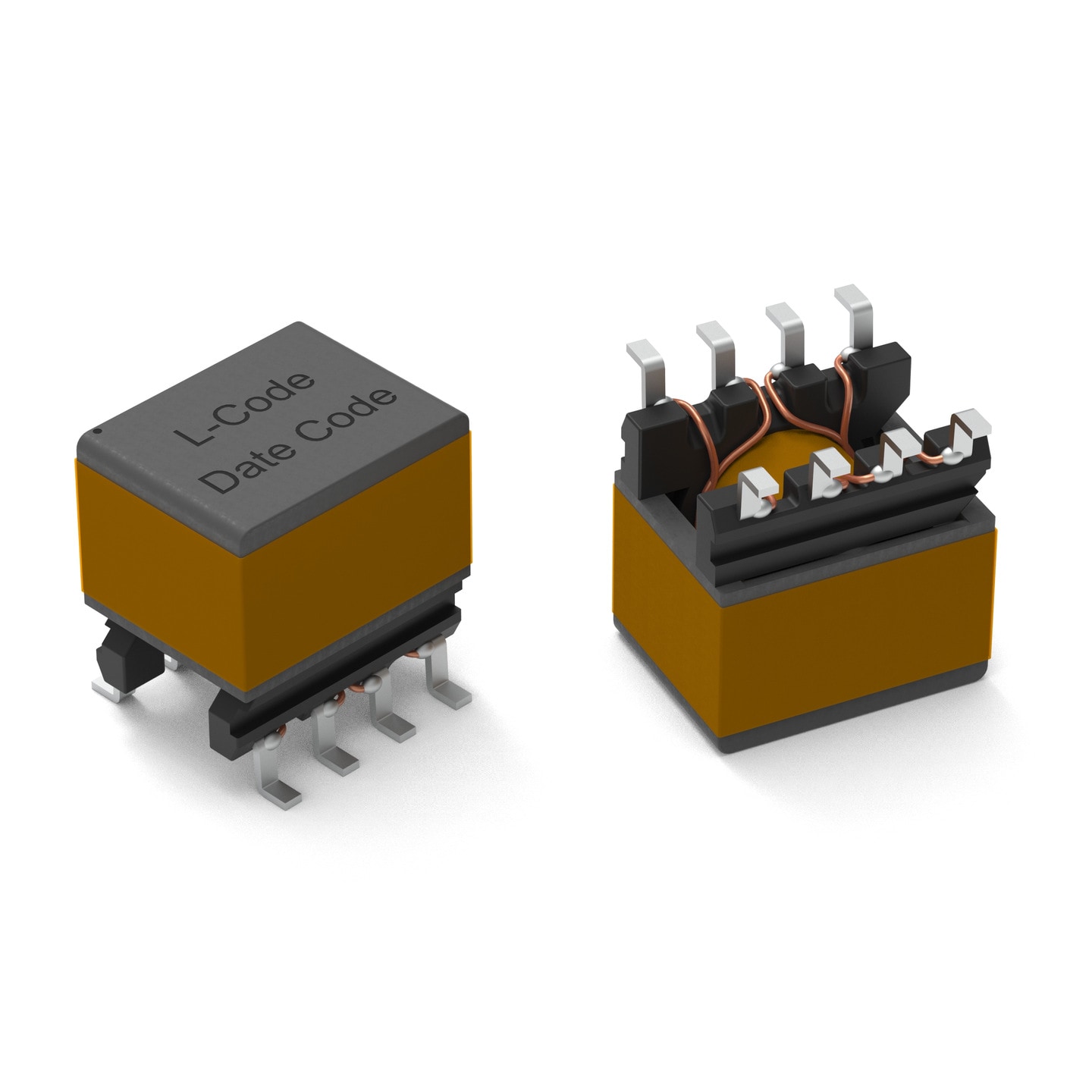

WE-GDTI Gate-Drive-Übertrager

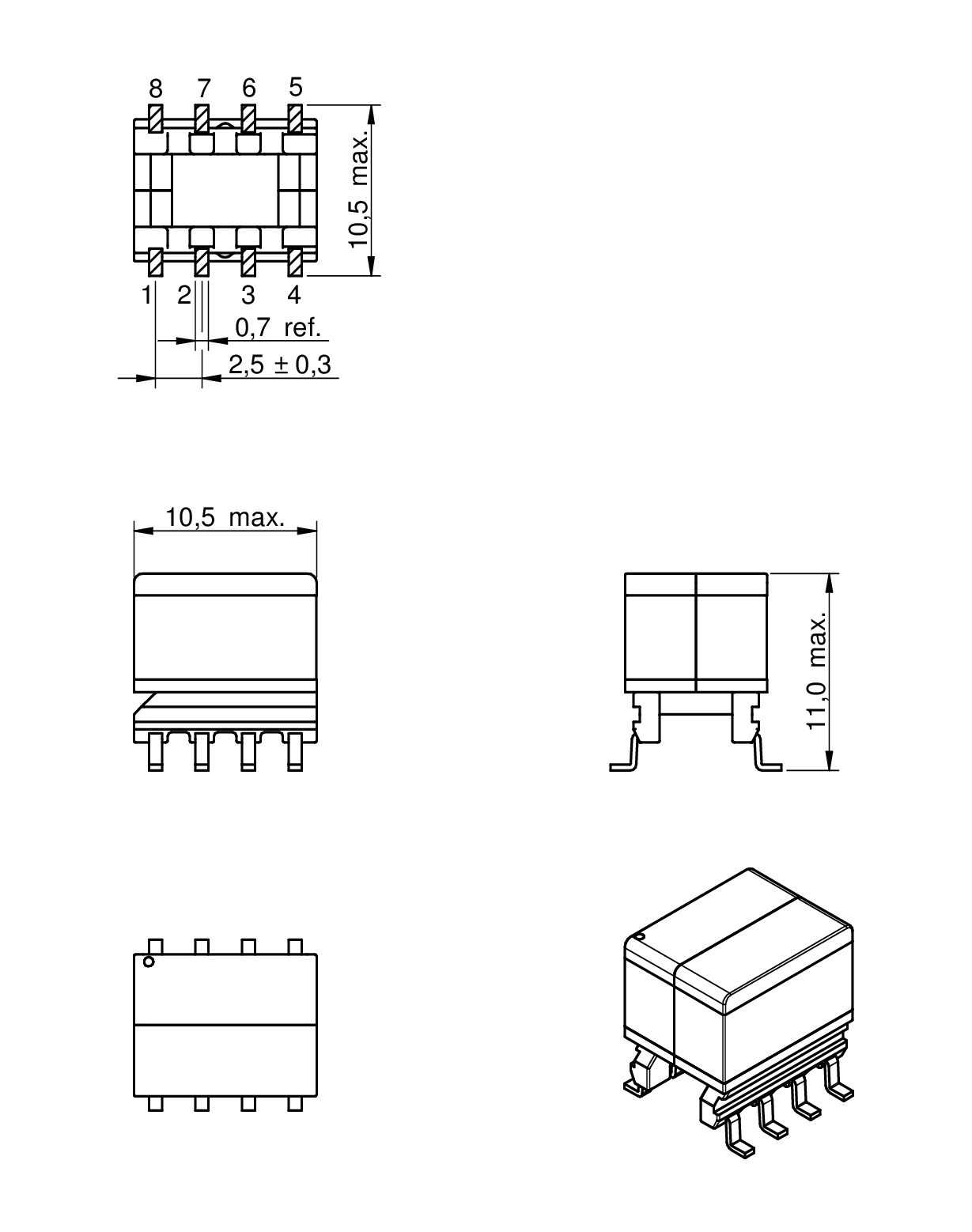

Bauform	Maße	3D	L (mm)	W (mm)	H (mm)	Montageart
EP7			10.5	10.5	11	SMT

LTSpice-Dateien

LT
LTSpice_WE-GDTI (rev22a).zip
|
5.1 KB

Merkmale

Exzellente Leistung bei kleiner Bauform (EP7)
1 oder 2 Sekundärwicklungen
6 Übersetzungen
2500 VAC Prüfspannung
Basisisolierungen für Betriebsspannungen bis 250 VRMS

Anwendung

Für Signal und Leistungsanwendungen
Speziell für Gate Drive Anwendungen in energieeffizienten Schaltnetzteilen entwickelt
Synchroner Sperrwandler

Artikeldaten

EP7

Artikel Nr.	Datenblatt	Downloads	Status	n	L (µH)	∫Udt (µVs)	V_T (V (AC))	C_{WW 1} (pF)	L_S (µH)	Bauform	Muster
760301301	SPEC	7 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-GDTI (rev22b).IntLib \| 119.5 KB CDS Cadence_WE-GDTI (rev19a).zip \| 675.5 KB EAG Eagle_WE-GDTI (rev19a).lbr \| 24.8 KB ZUK Cadstar_WE-GDTI (rev19a).zip \| 6.4 KB CAD-Dateien ZIP IGS WE-GDTI_EP7_GDTI (rev1).igs \| 2.6 MB STP WE-GDTI_EP7_GDTI (rev1).stp \| 683.4 KB Elektrische Modelle ZIP PSP PSpice_WE-GDTI (rev22a).zip \| 4.1 KB Alle 7 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	1:1:1	750	102	2500	11	4	EP7
760301302	SPEC Anstehende PCN Aufgrund einer anstehenden PCN wird sich in Kürze das Datenblatt des ausgewählten Produktes ändern. Anbei finden Sie das neue Datenblatt, sowie das noch gültige Datenblatt. Bei weiteren Fragen wenden Sie sich bitte an Ihren Vertriebsmitarbeiter. SPEC Datenblatt gültig bis 01.09.2025 SPEC Datenblatt gültig ab 02.09.2025 PCN PCN Dokument	7 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-GDTI (rev22b).IntLib \| 119.5 KB CDS Cadence_WE-GDTI (rev19a).zip \| 675.5 KB EAG Eagle_WE-GDTI (rev19a).lbr \| 24.8 KB ZUK Cadstar_WE-GDTI (rev19a).zip \| 6.4 KB CAD-Dateien ZIP IGS WE-GDTI_EP7_GDTI (rev1).igs \| 2.6 MB STP WE-GDTI_EP7_GDTI (rev1).stp \| 683.4 KB Elektrische Modelle ZIP PSP PSpice_WE-GDTI (rev22a).zip \| 4.1 KB Alle 7 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	1:1	750	102	2500	11	4	EP7
760301305	SPEC Anstehende PCN Aufgrund einer anstehenden PCN wird sich in Kürze das Datenblatt des ausgewählten Produktes ändern. Anbei finden Sie das neue Datenblatt, sowie das noch gültige Datenblatt. Bei weiteren Fragen wenden Sie sich bitte an Ihren Vertriebsmitarbeiter. SPEC Datenblatt gültig bis 01.09.2025 SPEC Datenblatt gültig ab 02.09.2025 PCN PCN Dokument	7 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-GDTI (rev22b).IntLib \| 119.5 KB CDS Cadence_WE-GDTI (rev19a).zip \| 675.5 KB EAG Eagle_WE-GDTI (rev19a).lbr \| 24.8 KB ZUK Cadstar_WE-GDTI (rev19a).zip \| 6.4 KB CAD-Dateien ZIP IGS WE-GDTI_EP7_GDTI (rev1).igs \| 2.6 MB STP WE-GDTI_EP7_GDTI (rev1).stp \| 683.4 KB Elektrische Modelle ZIP PSP PSpice_WE-GDTI (rev22a).zip \| 4.1 KB Alle 7 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	1.5:1:1	735	99	2500	11	3.5	EP7
760301303	SPEC Anstehende PCN Aufgrund einer anstehenden PCN wird sich in Kürze das Datenblatt des ausgewählten Produktes ändern. Anbei finden Sie das neue Datenblatt, sowie das noch gültige Datenblatt. Bei weiteren Fragen wenden Sie sich bitte an Ihren Vertriebsmitarbeiter. SPEC Datenblatt gültig bis 01.09.2025 SPEC Datenblatt gültig ab 02.09.2025 PCN PCN Dokument	7 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-GDTI (rev22b).IntLib \| 119.5 KB CDS Cadence_WE-GDTI (rev19a).zip \| 675.5 KB EAG Eagle_WE-GDTI (rev19a).lbr \| 24.8 KB ZUK Cadstar_WE-GDTI (rev19a).zip \| 6.4 KB CAD-Dateien ZIP IGS WE-GDTI_EP7_GDTI (rev1).igs \| 2.6 MB STP WE-GDTI_EP7_GDTI (rev1).stp \| 683.4 KB Elektrische Modelle ZIP PSP PSpice_WE-GDTI (rev22a).zip \| 4.1 KB Alle 7 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	2:1:1	750	102	2500	11	4	EP7
760301304	SPEC Anstehende PCN Aufgrund einer anstehenden PCN wird sich in Kürze das Datenblatt des ausgewählten Produktes ändern. Anbei finden Sie das neue Datenblatt, sowie das noch gültige Datenblatt. Bei weiteren Fragen wenden Sie sich bitte an Ihren Vertriebsmitarbeiter. SPEC Datenblatt gültig bis 01.09.2025 SPEC Datenblatt gültig ab 02.09.2025 PCN PCN Dokument	7 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-GDTI (rev22b).IntLib \| 119.5 KB CDS Cadence_WE-GDTI (rev19a).zip \| 675.5 KB EAG Eagle_WE-GDTI (rev19a).lbr \| 24.8 KB ZUK Cadstar_WE-GDTI (rev19a).zip \| 6.4 KB CAD-Dateien ZIP IGS WE-GDTI_EP7_GDTI (rev1).igs \| 2.6 MB STP WE-GDTI_EP7_GDTI (rev1).stp \| 683.4 KB Elektrische Modelle ZIP PSP PSpice_WE-GDTI (rev22a).zip \| 4.1 KB Alle 7 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	2.5:1:1	1080	120	2500	11	5	EP7
760301306	SPEC Anstehende PCN Aufgrund einer anstehenden PCN wird sich in Kürze das Datenblatt des ausgewählten Produktes ändern. Anbei finden Sie das neue Datenblatt, sowie das noch gültige Datenblatt. Bei weiteren Fragen wenden Sie sich bitte an Ihren Vertriebsmitarbeiter. SPEC Datenblatt gültig bis 01.09.2025 SPEC Datenblatt gültig ab 02.09.2025 PCN PCN Dokument	7 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-GDTI (rev22b).IntLib \| 119.5 KB CDS Cadence_WE-GDTI (rev19a).zip \| 675.5 KB EAG Eagle_WE-GDTI (rev19a).lbr \| 24.8 KB ZUK Cadstar_WE-GDTI (rev19a).zip \| 6.4 KB CAD-Dateien ZIP IGS WE-GDTI_EP7_GDTI (rev1).igs \| 2.6 MB STP WE-GDTI_EP7_GDTI (rev1).stp \| 683.4 KB Elektrische Modelle ZIP PSP PSpice_WE-GDTI (rev22a).zip \| 4.1 KB Alle 7 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	3:1:1	1800	140	2500	11	7.5	EP7
