WE-FC Stromkompensierte Netzdrossel

Bauform	Maße	L (mm)	B (mm)	H (mm)	Material	Montageart

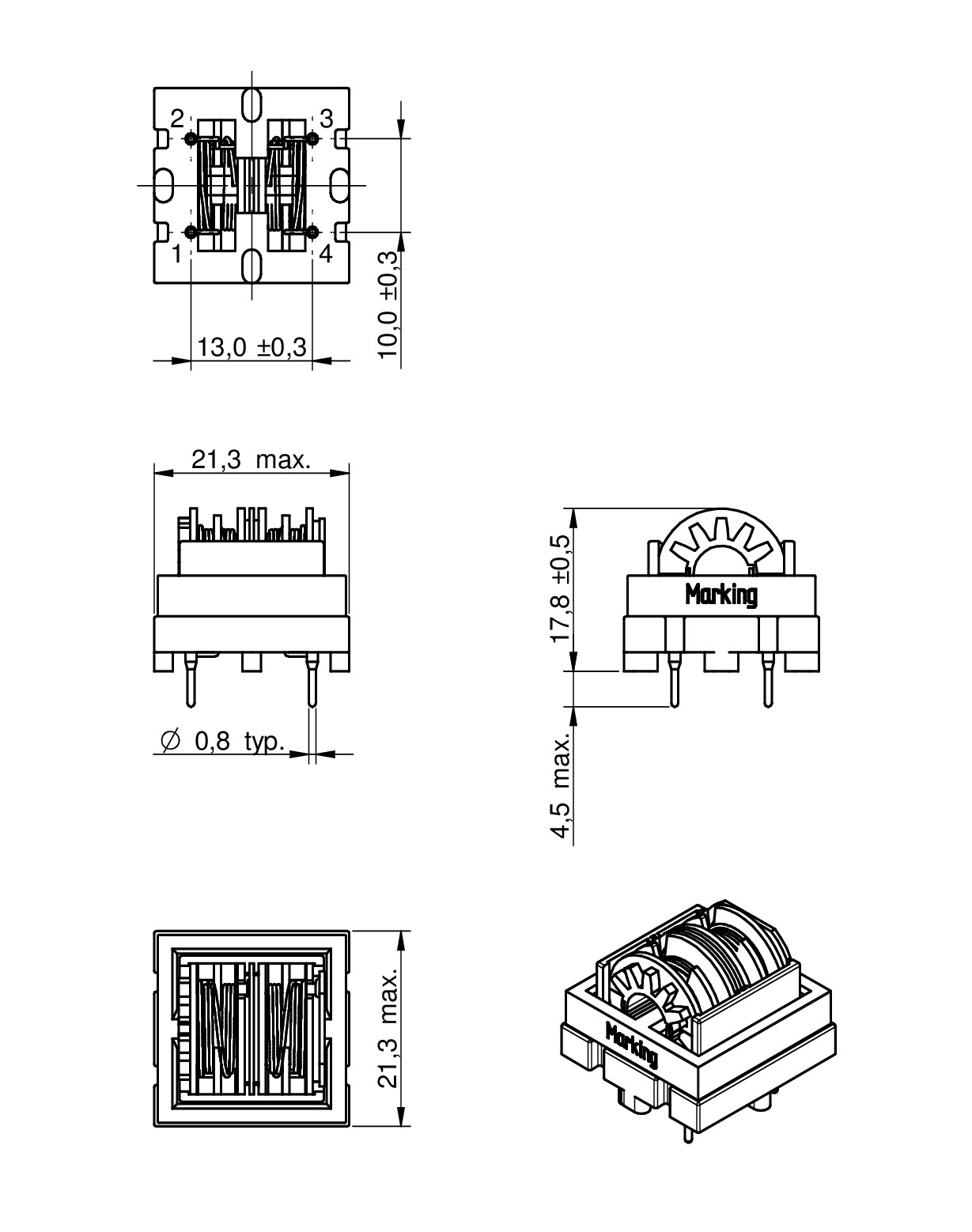

ET20H		21.3	21.3	17.8	MnZn	THT

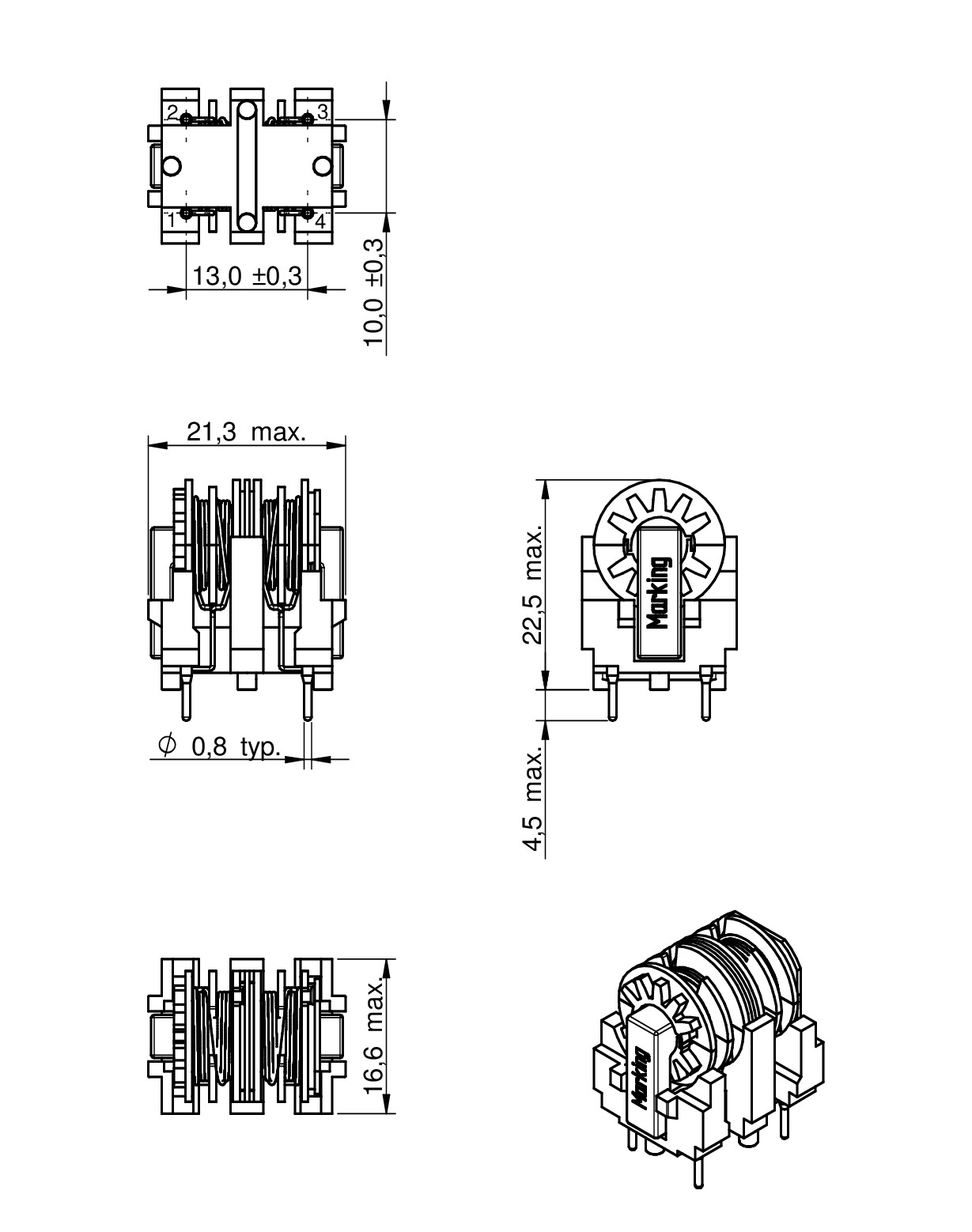

UT20V		21.3	16.6	22.5	MnZn	THT

LTSpice-Dateien

LT
LTSpice_WE-FC (rev22a).zip
|
4.7 KB

Merkmale

Geschlossener Rechteck-Ferritkern
Zweikammerwicklung für exzellente Hochfrequenzleistungen
Ca. 1% Streuinduktivität zur symmetrischen Entstörung
Brennbarkeit gemäß UL 94 V-0
Klimakategorie 40/125/21

Anwendung

Netzfilter
Schaltnetzteile
Weiße Ware

Artikeldaten

Alle

ET20H

UT20V

Alle zurücksetzen

Artikeldaten filtern

Artikel in 2 Produktserien anzeigen

Artikel in 2 Produktserien

Alle zurücksetzen

Artikel Nr.	Datenblatt	Simulation	Downloads	Status	I_R(A)	L(mH)	R_{DC max.}(Ω)	V_R(V (AC))	V_T(V (AC))	Material	L(mm)	B(mm)	H(mm)	Montageart	Design Kit
7448640395	2.6 A, 1.1 mH, 0.08 Ω	Simulation	Downloads10 Dateien EDA-Modelle: Bauteile ZIP ALT WE-FC (rev22a).IntLib \| 482 KB CDS Cadence_WE-FC (rev23a).zip \| 3.7 MB EAG Eagle_WE-FC (rev22b).lbr \| 30.4 KB KIC KiCad_WE-FC (rev25b).zip \| 7.8 MB ZUK Cadstar_WE-FC (rev19a).zip \| 6.7 KB CAD-Dateien ZIP IGS WE-FC_ET20V (rev1).igs \| 5.2 MB STP WE-FC_ET20V (rev1).stp \| 1.7 MB Elektrische Modelle ZIP ADS ADS_WE-FC (rev24a).zip \| 7.5 MB PSP PSpice_WE-FC (rev22a).zip \| 10 KB S S-Parameter_7448640395 (rev20a).s4p \| 311 KB Alle 10 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Nennstrom2.6 A	Induktivität1.1 mH	Gleichstromwiderstand0.08 Ω	Nennspannung250 V (AC)	Prüfspannung2000 V (AC)	MaterialMnZn	Länge21.3 mm	Breite21.3 mm	Höhe17.8 mm	MontageartTHT	Design Kit 744864
7448640396	1.65 A, 2.7 mH, 0.17 Ω	Simulation	Downloads10 Dateien EDA-Modelle: Bauteile ZIP ALT WE-FC (rev22a).IntLib \| 482 KB CDS Cadence_WE-FC (rev23a).zip \| 3.7 MB EAG Eagle_WE-FC (rev22b).lbr \| 30.4 KB KIC KiCad_WE-FC (rev25b).zip \| 7.8 MB ZUK Cadstar_WE-FC (rev19a).zip \| 6.7 KB CAD-Dateien ZIP IGS WE-FC_ET20V (rev1).igs \| 5.2 MB STP WE-FC_ET20V (rev1).stp \| 1.7 MB Elektrische Modelle ZIP ADS ADS_WE-FC (rev24a).zip \| 7.5 MB PSP PSpice_WE-FC (rev22a).zip \| 10 KB S S-Parameter_7448640396 (rev20a).s4p \| 312 KB Alle 10 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Nennstrom1.65 A	Induktivität2.7 mH	Gleichstromwiderstand0.17 Ω	Nennspannung250 V (AC)	Prüfspannung2000 V (AC)	MaterialMnZn	Länge21.3 mm	Breite21.3 mm	Höhe17.8 mm	MontageartTHT	Design Kit –
7448640397	1.3 A, 3.9 mH, 0.26 Ω	Simulation	Downloads10 Dateien EDA-Modelle: Bauteile ZIP ALT WE-FC (rev22a).IntLib \| 482 KB CDS Cadence_WE-FC (rev23a).zip \| 3.7 MB EAG Eagle_WE-FC (rev22b).lbr \| 30.4 KB KIC KiCad_WE-FC (rev25b).zip \| 7.8 MB ZUK Cadstar_WE-FC (rev19a).zip \| 6.7 KB CAD-Dateien ZIP IGS WE-FC_ET20V (rev1).igs \| 5.2 MB STP WE-FC_ET20V (rev1).stp \| 1.7 MB Elektrische Modelle ZIP ADS ADS_WE-FC (rev24a).zip \| 7.5 MB PSP PSpice_WE-FC (rev22a).zip \| 10 KB S S-Parameter_7448640397 (rev20a).s4p \| 312.8 KB Alle 10 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Nennstrom1.3 A	Induktivität3.9 mH	Gleichstromwiderstand0.26 Ω	Nennspannung250 V (AC)	Prüfspannung2000 V (AC)	MaterialMnZn	Länge21.3 mm	Breite21.3 mm	Höhe17.8 mm	MontageartTHT	Design Kit –
7448640398	1.2 A, 4.9 mH, 0.29 Ω	Simulation	Downloads10 Dateien EDA-Modelle: Bauteile ZIP ALT WE-FC (rev22a).IntLib \| 482 KB CDS Cadence_WE-FC (rev23a).zip \| 3.7 MB EAG Eagle_WE-FC (rev22b).lbr \| 30.4 KB KIC KiCad_WE-FC (rev25b).zip \| 7.8 MB ZUK Cadstar_WE-FC (rev19a).zip \| 6.7 KB CAD-Dateien ZIP IGS WE-FC_ET20V (rev1).igs \| 5.2 MB STP WE-FC_ET20V (rev1).stp \| 1.7 MB Elektrische Modelle ZIP ADS ADS_WE-FC (rev24a).zip \| 7.5 MB PSP PSpice_WE-FC (rev22a).zip \| 10 KB S S-Parameter_7448640398 (rev20a).s4p \| 313.5 KB Alle 10 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Nennstrom1.2 A	Induktivität4.9 mH	Gleichstromwiderstand0.29 Ω	Nennspannung250 V (AC)	Prüfspannung2000 V (AC)	MaterialMnZn	Länge21.3 mm	Breite21.3 mm	Höhe17.8 mm	MontageartTHT	Design Kit 744864
7448640399	1.15 A, 5.9 mH, 0.32 Ω	Simulation	Downloads10 Dateien EDA-Modelle: Bauteile ZIP ALT WE-FC (rev22a).IntLib \| 482 KB CDS Cadence_WE-FC (rev23a).zip \| 3.7 MB EAG Eagle_WE-FC (rev22b).lbr \| 30.4 KB KIC KiCad_WE-FC (rev25b).zip \| 7.8 MB ZUK Cadstar_WE-FC (rev19a).zip \| 6.7 KB CAD-Dateien ZIP IGS WE-FC_ET20V (rev1).igs \| 5.2 MB STP WE-FC_ET20V (rev1).stp \| 1.7 MB Elektrische Modelle ZIP ADS ADS_WE-FC (rev24a).zip \| 7.5 MB PSP PSpice_WE-FC (rev22a).zip \| 10 KB S S-Parameter_7448640399 (rev20a).s4p \| 313.9 KB Alle 10 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Nennstrom1.15 A	Induktivität5.9 mH	Gleichstromwiderstand0.32 Ω	Nennspannung250 V (AC)	Prüfspannung2000 V (AC)	MaterialMnZn	Länge21.3 mm	Breite21.3 mm	Höhe17.8 mm	MontageartTHT	Design Kit –
7448640400	0.95 A, 7.1 mH, 0.46 Ω	Simulation	Downloads10 Dateien EDA-Modelle: Bauteile ZIP ALT WE-FC (rev22a).IntLib \| 482 KB CDS Cadence_WE-FC (rev23a).zip \| 3.7 MB EAG Eagle_WE-FC (rev22b).lbr \| 30.4 KB KIC KiCad_WE-FC (rev25b).zip \| 7.8 MB ZUK Cadstar_WE-FC (rev19a).zip \| 6.7 KB CAD-Dateien ZIP IGS WE-FC_ET20V (rev1).igs \| 5.2 MB STP WE-FC_ET20V (rev1).stp \| 1.7 MB Elektrische Modelle ZIP ADS ADS_WE-FC (rev24a).zip \| 7.5 MB PSP PSpice_WE-FC (rev22a).zip \| 10 KB S S-Parameter_7448640400 (rev20a).s4p \| 314.8 KB Alle 10 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Nennstrom0.95 A	Induktivität7.1 mH	Gleichstromwiderstand0.46 Ω	Nennspannung250 V (AC)	Prüfspannung2000 V (AC)	MaterialMnZn	Länge21.3 mm	Breite21.3 mm	Höhe17.8 mm	MontageartTHT	Design Kit –
7448640401	0.9 A, 9.4 mH, 0.55 Ω	Simulation	Downloads10 Dateien EDA-Modelle: Bauteile ZIP ALT WE-FC (rev22a).IntLib \| 482 KB CDS Cadence_WE-FC (rev23a).zip \| 3.7 MB EAG Eagle_WE-FC (rev22b).lbr \| 30.4 KB KIC KiCad_WE-FC (rev25b).zip \| 7.8 MB ZUK Cadstar_WE-FC (rev19a).zip \| 6.7 KB CAD-Dateien ZIP IGS WE-FC_ET20V (rev1).igs \| 5.2 MB STP WE-FC_ET20V (rev1).stp \| 1.7 MB Elektrische Modelle ZIP ADS ADS_WE-FC (rev24a).zip \| 7.5 MB PSP PSpice_WE-FC (rev22a).zip \| 10 KB S S-Parameter_7448640401 (rev20a).s4p \| 315.4 KB Alle 10 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Nennstrom0.9 A	Induktivität9.4 mH	Gleichstromwiderstand0.55 Ω	Nennspannung250 V (AC)	Prüfspannung2000 V (AC)	MaterialMnZn	Länge21.3 mm	Breite21.3 mm	Höhe17.8 mm	MontageartTHT	Design Kit –
7448640402	0.7 A, 15 mH, 0.83 Ω	Simulation	Downloads10 Dateien EDA-Modelle: Bauteile ZIP ALT WE-FC (rev22a).IntLib \| 482 KB CDS Cadence_WE-FC (rev23a).zip \| 3.7 MB EAG Eagle_WE-FC (rev22b).lbr \| 30.4 KB KIC KiCad_WE-FC (rev25b).zip \| 7.8 MB ZUK Cadstar_WE-FC (rev19a).zip \| 6.7 KB CAD-Dateien ZIP IGS WE-FC_ET20V (rev1).igs \| 5.2 MB STP WE-FC_ET20V (rev1).stp \| 1.7 MB Elektrische Modelle ZIP ADS ADS_WE-FC (rev24a).zip \| 7.5 MB PSP PSpice_WE-FC (rev22a).zip \| 10 KB S S-Parameter_7448640402 (rev20a).s4p \| 316.7 KB Alle 10 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Nennstrom0.7 A	Induktivität15 mH	Gleichstromwiderstand0.83 Ω	Nennspannung250 V (AC)	Prüfspannung2000 V (AC)	MaterialMnZn	Länge21.3 mm	Breite21.3 mm	Höhe17.8 mm	MontageartTHT	Design Kit 744864
7448640403	0.55 A, 24 mH, 1.35 Ω	Simulation	Downloads10 Dateien EDA-Modelle: Bauteile ZIP ALT WE-FC (rev22a).IntLib \| 482 KB CDS Cadence_WE-FC (rev23a).zip \| 3.7 MB EAG Eagle_WE-FC (rev22b).lbr \| 30.4 KB KIC KiCad_WE-FC (rev25b).zip \| 7.8 MB ZUK Cadstar_WE-FC (rev19a).zip \| 6.7 KB CAD-Dateien ZIP IGS WE-FC_ET20V (rev1).igs \| 5.2 MB STP WE-FC_ET20V (rev1).stp \| 1.7 MB Elektrische Modelle ZIP ADS ADS_WE-FC (rev24a).zip \| 7.5 MB PSP PSpice_WE-FC (rev22a).zip \| 10 KB S S-Parameter_7448640403 (rev20a).s4p \| 318.2 KB Alle 10 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Nennstrom0.55 A	Induktivität24 mH	Gleichstromwiderstand1.35 Ω	Nennspannung250 V (AC)	Prüfspannung2000 V (AC)	MaterialMnZn	Länge21.3 mm	Breite21.3 mm	Höhe17.8 mm	MontageartTHT	Design Kit –
7448640404	0.45 A, 30 mH, 1.85 Ω	Simulation	Downloads10 Dateien EDA-Modelle: Bauteile ZIP ALT WE-FC (rev22a).IntLib \| 482 KB CDS Cadence_WE-FC (rev23a).zip \| 3.7 MB EAG Eagle_WE-FC (rev22b).lbr \| 30.4 KB KIC KiCad_WE-FC (rev25b).zip \| 7.8 MB ZUK Cadstar_WE-FC (rev19a).zip \| 6.7 KB CAD-Dateien ZIP IGS WE-FC_ET20V (rev1).igs \| 5.2 MB STP WE-FC_ET20V (rev1).stp \| 1.7 MB Elektrische Modelle ZIP ADS ADS_WE-FC (rev24a).zip \| 7.5 MB PSP PSpice_WE-FC (rev22a).zip \| 10 KB S S-Parameter_7448640404 (rev20a).s4p \| 319.4 KB Alle 10 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Nennstrom0.45 A	Induktivität30 mH	Gleichstromwiderstand1.85 Ω	Nennspannung250 V (AC)	Prüfspannung2000 V (AC)	MaterialMnZn	Länge21.3 mm	Breite21.3 mm	Höhe17.8 mm	MontageartTHT	Design Kit –
7448640405	0.45 A, 42 mH, 2.3 Ω	Simulation	Downloads10 Dateien EDA-Modelle: Bauteile ZIP ALT WE-FC (rev22a).IntLib \| 482 KB CDS Cadence_WE-FC (rev23a).zip \| 3.7 MB EAG Eagle_WE-FC (rev22b).lbr \| 30.4 KB KIC KiCad_WE-FC (rev25b).zip \| 7.8 MB ZUK Cadstar_WE-FC (rev19a).zip \| 6.7 KB CAD-Dateien ZIP IGS WE-FC_ET20V (rev1).igs \| 5.2 MB STP WE-FC_ET20V (rev1).stp \| 1.7 MB Elektrische Modelle ZIP ADS ADS_WE-FC (rev24a).zip \| 7.5 MB PSP PSpice_WE-FC (rev22a).zip \| 10 KB S S-Parameter_7448640405 (rev20a).s4p \| 320 KB Alle 10 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Nennstrom0.45 A	Induktivität42 mH	Gleichstromwiderstand2.3 Ω	Nennspannung250 V (AC)	Prüfspannung2000 V (AC)	MaterialMnZn	Länge21.3 mm	Breite21.3 mm	Höhe17.8 mm	MontageartTHT	Design Kit 744864
7448640406	2.65 A, 1.1 mH, 0.08 Ω	Simulation	Downloads10 Dateien EDA-Modelle: Bauteile ZIP ALT WE-FC (rev22a).IntLib \| 482 KB CDS Cadence_WE-FC (rev23a).zip \| 3.7 MB EAG Eagle_WE-FC (rev22b).lbr \| 30.4 KB KIC KiCad_WE-FC (rev25b).zip \| 7.8 MB ZUK Cadstar_WE-FC (rev19a).zip \| 6.7 KB CAD-Dateien ZIP IGS WE-FC_UT20V (rev1).igs \| 5.1 MB STP WE-FC_UT20V (rev1).stp \| 1.7 MB Elektrische Modelle ZIP ADS ADS_WE-FC (rev24a).zip \| 7.5 MB PSP PSpice_WE-FC (rev22a).zip \| 10 KB S S-Parameter_7448640406 (rev20a).s4p \| 311.1 KB Alle 10 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Nennstrom2.65 A	Induktivität1.1 mH	Gleichstromwiderstand0.08 Ω	Nennspannung250 V (AC)	Prüfspannung2000 V (AC)	MaterialMnZn	Länge21.3 mm	Breite16.6 mm	Höhe22.5 mm	MontageartTHT	Design Kit –
7448640407	2.2 A, 1.5 mH, 0.12 Ω	Simulation	Downloads10 Dateien EDA-Modelle: Bauteile ZIP ALT WE-FC (rev22a).IntLib \| 482 KB CDS Cadence_WE-FC (rev23a).zip \| 3.7 MB EAG Eagle_WE-FC (rev22b).lbr \| 30.4 KB KIC KiCad_WE-FC (rev25b).zip \| 7.8 MB ZUK Cadstar_WE-FC (rev19a).zip \| 6.7 KB CAD-Dateien ZIP IGS WE-FC_UT20V (rev1).igs \| 5.1 MB STP WE-FC_UT20V (rev1).stp \| 1.7 MB Elektrische Modelle ZIP ADS ADS_WE-FC (rev24a).zip \| 7.5 MB PSP PSpice_WE-FC (rev22a).zip \| 10 KB S S-Parameter_7448640407 (rev20a).s4p \| 311 KB Alle 10 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Nennstrom2.2 A	Induktivität1.5 mH	Gleichstromwiderstand0.12 Ω	Nennspannung250 V (AC)	Prüfspannung2000 V (AC)	MaterialMnZn	Länge21.3 mm	Breite16.6 mm	Höhe22.5 mm	MontageartTHT	Design Kit 744864
7448640408	2 A, 2.3 mH, 0.14 Ω	Simulation	Downloads10 Dateien EDA-Modelle: Bauteile ZIP ALT WE-FC (rev22a).IntLib \| 482 KB CDS Cadence_WE-FC (rev23a).zip \| 3.7 MB EAG Eagle_WE-FC (rev22b).lbr \| 30.4 KB KIC KiCad_WE-FC (rev25b).zip \| 7.8 MB ZUK Cadstar_WE-FC (rev19a).zip \| 6.7 KB CAD-Dateien ZIP IGS WE-FC_UT20V (rev1).igs \| 5.1 MB STP WE-FC_UT20V (rev1).stp \| 1.7 MB Elektrische Modelle ZIP ADS ADS_WE-FC (rev24a).zip \| 7.5 MB PSP PSpice_WE-FC (rev22a).zip \| 10 KB S S-Parameter_7448640408 (rev20a).s4p \| 311.6 KB Alle 10 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Nennstrom2 A	Induktivität2.3 mH	Gleichstromwiderstand0.14 Ω	Nennspannung250 V (AC)	Prüfspannung2000 V (AC)	MaterialMnZn	Länge21.3 mm	Breite16.6 mm	Höhe22.5 mm	MontageartTHT	Design Kit –
7448640409	1.6 A, 2.8 mH, 0.2 Ω	Simulation	Downloads10 Dateien EDA-Modelle: Bauteile ZIP ALT WE-FC (rev22a).IntLib \| 482 KB CDS Cadence_WE-FC (rev23a).zip \| 3.7 MB EAG Eagle_WE-FC (rev22b).lbr \| 30.4 KB KIC KiCad_WE-FC (rev25b).zip \| 7.8 MB ZUK Cadstar_WE-FC (rev19a).zip \| 6.7 KB CAD-Dateien ZIP IGS WE-FC_UT20V (rev1).igs \| 5.1 MB STP WE-FC_UT20V (rev1).stp \| 1.7 MB Elektrische Modelle ZIP ADS ADS_WE-FC (rev24a).zip \| 7.5 MB PSP PSpice_WE-FC (rev22a).zip \| 10 KB S S-Parameter_7448640409 (rev20a).s4p \| 312.1 KB Alle 10 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Nennstrom1.6 A	Induktivität2.8 mH	Gleichstromwiderstand0.2 Ω	Nennspannung250 V (AC)	Prüfspannung2000 V (AC)	MaterialMnZn	Länge21.3 mm	Breite16.6 mm	Höhe22.5 mm	MontageartTHT	Design Kit 744864
7448640410	1.55 A, 3.6 mH, 0.22 Ω	Simulation	Downloads10 Dateien EDA-Modelle: Bauteile ZIP ALT WE-FC (rev22a).IntLib \| 482 KB CDS Cadence_WE-FC (rev23a).zip \| 3.7 MB EAG Eagle_WE-FC (rev22b).lbr \| 30.4 KB KIC KiCad_WE-FC (rev25b).zip \| 7.8 MB ZUK Cadstar_WE-FC (rev19a).zip \| 6.7 KB CAD-Dateien ZIP IGS WE-FC_UT20V (rev1).igs \| 5.1 MB STP WE-FC_UT20V (rev1).stp \| 1.7 MB Elektrische Modelle ZIP ADS ADS_WE-FC (rev24a).zip \| 7.5 MB PSP PSpice_WE-FC (rev22a).zip \| 10 KB S S-Parameter_7448640410 (rev20a).s4p \| 312.4 KB Alle 10 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Nennstrom1.55 A	Induktivität3.6 mH	Gleichstromwiderstand0.22 Ω	Nennspannung250 V (AC)	Prüfspannung2000 V (AC)	MaterialMnZn	Länge21.3 mm	Breite16.6 mm	Höhe22.5 mm	MontageartTHT	Design Kit –
7448640411	1.5 A, 4.3 mH, 0.24 Ω	Simulation	Downloads10 Dateien EDA-Modelle: Bauteile ZIP ALT WE-FC (rev22a).IntLib \| 482 KB CDS Cadence_WE-FC (rev23a).zip \| 3.7 MB EAG Eagle_WE-FC (rev22b).lbr \| 30.4 KB KIC KiCad_WE-FC (rev25b).zip \| 7.8 MB ZUK Cadstar_WE-FC (rev19a).zip \| 6.7 KB CAD-Dateien ZIP IGS WE-FC_UT20V (rev1).igs \| 5.1 MB STP WE-FC_UT20V (rev1).stp \| 1.7 MB Elektrische Modelle ZIP ADS ADS_WE-FC (rev24a).zip \| 7.5 MB PSP PSpice_WE-FC (rev22a).zip \| 10 KB S S-Parameter_7448640411 (rev20a).s4p \| 312.9 KB Alle 10 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Nennstrom1.5 A	Induktivität4.3 mH	Gleichstromwiderstand0.24 Ω	Nennspannung250 V (AC)	Prüfspannung2000 V (AC)	MaterialMnZn	Länge21.3 mm	Breite16.6 mm	Höhe22.5 mm	MontageartTHT	Design Kit –
7448640412	1.25 A, 5 mH, 0.31 Ω	Simulation	Downloads10 Dateien EDA-Modelle: Bauteile ZIP ALT WE-FC (rev22a).IntLib \| 482 KB CDS Cadence_WE-FC (rev23a).zip \| 3.7 MB EAG Eagle_WE-FC (rev22b).lbr \| 30.4 KB KIC KiCad_WE-FC (rev25b).zip \| 7.8 MB ZUK Cadstar_WE-FC (rev19a).zip \| 6.7 KB CAD-Dateien ZIP IGS WE-FC_UT20V (rev1).igs \| 5.1 MB STP WE-FC_UT20V (rev1).stp \| 1.7 MB Elektrische Modelle ZIP ADS ADS_WE-FC (rev24a).zip \| 7.5 MB PSP PSpice_WE-FC (rev22a).zip \| 10 KB S S-Parameter_7448640412 (rev20a).s4p \| 313.5 KB Alle 10 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Nennstrom1.25 A	Induktivität5 mH	Gleichstromwiderstand0.31 Ω	Nennspannung250 V (AC)	Prüfspannung2000 V (AC)	MaterialMnZn	Länge21.3 mm	Breite16.6 mm	Höhe22.5 mm	MontageartTHT	Design Kit –
7448640413	1.05 A, 7.2 mH, 0.48 Ω	Simulation	Downloads10 Dateien EDA-Modelle: Bauteile ZIP ALT WE-FC (rev22a).IntLib \| 482 KB CDS Cadence_WE-FC (rev23a).zip \| 3.7 MB EAG Eagle_WE-FC (rev22b).lbr \| 30.4 KB KIC KiCad_WE-FC (rev25b).zip \| 7.8 MB ZUK Cadstar_WE-FC (rev19a).zip \| 6.7 KB CAD-Dateien ZIP IGS WE-FC_UT20V (rev1).igs \| 5.1 MB STP WE-FC_UT20V (rev1).stp \| 1.7 MB Elektrische Modelle ZIP ADS ADS_WE-FC (rev24a).zip \| 7.5 MB PSP PSpice_WE-FC (rev22a).zip \| 10 KB S S-Parameter_7448640413 (rev20a).s4p \| 314.6 KB Alle 10 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Nennstrom1.05 A	Induktivität7.2 mH	Gleichstromwiderstand0.48 Ω	Nennspannung250 V (AC)	Prüfspannung2000 V (AC)	MaterialMnZn	Länge21.3 mm	Breite16.6 mm	Höhe22.5 mm	MontageartTHT	Design Kit 744864
7448640414	0.97 A, 8.8 mH, 0.54 Ω	Simulation	Downloads10 Dateien EDA-Modelle: Bauteile ZIP ALT WE-FC (rev22a).IntLib \| 482 KB CDS Cadence_WE-FC (rev23a).zip \| 3.7 MB EAG Eagle_WE-FC (rev22b).lbr \| 30.4 KB KIC KiCad_WE-FC (rev25b).zip \| 7.8 MB ZUK Cadstar_WE-FC (rev19a).zip \| 6.7 KB CAD-Dateien ZIP IGS WE-FC_UT20V (rev1).igs \| 5.1 MB STP WE-FC_UT20V (rev1).stp \| 1.7 MB Elektrische Modelle ZIP ADS ADS_WE-FC (rev24a).zip \| 7.5 MB PSP PSpice_WE-FC (rev22a).zip \| 10 KB S S-Parameter_7448640414 (rev20a).s4p \| 315.1 KB Alle 10 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Nennstrom0.97 A	Induktivität8.8 mH	Gleichstromwiderstand0.54 Ω	Nennspannung250 V (AC)	Prüfspannung2000 V (AC)	MaterialMnZn	Länge21.3 mm	Breite16.6 mm	Höhe22.5 mm	MontageartTHT	Design Kit –
7448640415	0.8 A, 13 mH, 0.81 Ω	Simulation	Downloads10 Dateien EDA-Modelle: Bauteile ZIP ALT WE-FC (rev22a).IntLib \| 482 KB CDS Cadence_WE-FC (rev23a).zip \| 3.7 MB EAG Eagle_WE-FC (rev22b).lbr \| 30.4 KB KIC KiCad_WE-FC (rev25b).zip \| 7.8 MB ZUK Cadstar_WE-FC (rev19a).zip \| 6.7 KB CAD-Dateien ZIP IGS WE-FC_UT20V (rev1).igs \| 5.1 MB STP WE-FC_UT20V (rev1).stp \| 1.7 MB Elektrische Modelle ZIP ADS ADS_WE-FC (rev24a).zip \| 7.5 MB PSP PSpice_WE-FC (rev22a).zip \| 10 KB S S-Parameter_7448640415 (rev20a).s4p \| 316.3 KB Alle 10 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Nennstrom0.8 A	Induktivität13 mH	Gleichstromwiderstand0.81 Ω	Nennspannung250 V (AC)	Prüfspannung2000 V (AC)	MaterialMnZn	Länge21.3 mm	Breite16.6 mm	Höhe22.5 mm	MontageartTHT	Design Kit –
7448640416	0.6 A, 24 mH, 1.38 Ω	Simulation	Downloads10 Dateien EDA-Modelle: Bauteile ZIP ALT WE-FC (rev22a).IntLib \| 482 KB CDS Cadence_WE-FC (rev23a).zip \| 3.7 MB EAG Eagle_WE-FC (rev22b).lbr \| 30.4 KB KIC KiCad_WE-FC (rev25b).zip \| 7.8 MB ZUK Cadstar_WE-FC (rev19a).zip \| 6.7 KB CAD-Dateien ZIP IGS WE-FC_UT20V (rev1).igs \| 5.1 MB STP WE-FC_UT20V (rev1).stp \| 1.7 MB Elektrische Modelle ZIP ADS ADS_WE-FC (rev24a).zip \| 7.5 MB PSP PSpice_WE-FC (rev22a).zip \| 10 KB S S-Parameter_7448640416 (rev20a).s4p \| 318.3 KB Alle 10 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Nennstrom0.6 A	Induktivität24 mH	Gleichstromwiderstand1.38 Ω	Nennspannung250 V (AC)	Prüfspannung2000 V (AC)	MaterialMnZn	Länge21.3 mm	Breite16.6 mm	Höhe22.5 mm	MontageartTHT	Design Kit –
7448640417	0.52 A, 29 mH, 1.87 Ω	Simulation	Downloads10 Dateien EDA-Modelle: Bauteile ZIP ALT WE-FC (rev22a).IntLib \| 482 KB CDS Cadence_WE-FC (rev23a).zip \| 3.7 MB EAG Eagle_WE-FC (rev22b).lbr \| 30.4 KB KIC KiCad_WE-FC (rev25b).zip \| 7.8 MB ZUK Cadstar_WE-FC (rev19a).zip \| 6.7 KB CAD-Dateien ZIP IGS WE-FC_UT20V (rev1).igs \| 5.1 MB STP WE-FC_UT20V (rev1).stp \| 1.7 MB Elektrische Modelle ZIP ADS ADS_WE-FC (rev24a).zip \| 7.5 MB PSP PSpice_WE-FC (rev22a).zip \| 10 KB S S-Parameter_7448640417 (rev20a).s4p \| 319.2 KB Alle 10 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Nennstrom0.52 A	Induktivität29 mH	Gleichstromwiderstand1.87 Ω	Nennspannung250 V (AC)	Prüfspannung2000 V (AC)	MaterialMnZn	Länge21.3 mm	Breite16.6 mm	Höhe22.5 mm	MontageartTHT	Design Kit 744864
7448640418	0.4 A, 43 mH, 2.88 Ω	Simulation	Downloads10 Dateien EDA-Modelle: Bauteile ZIP ALT WE-FC (rev22a).IntLib \| 482 KB CDS Cadence_WE-FC (rev23a).zip \| 3.7 MB EAG Eagle_WE-FC (rev22b).lbr \| 30.4 KB KIC KiCad_WE-FC (rev25b).zip \| 7.8 MB ZUK Cadstar_WE-FC (rev19a).zip \| 6.7 KB CAD-Dateien ZIP IGS WE-FC_UT20V (rev1).igs \| 5.1 MB STP WE-FC_UT20V (rev1).stp \| 1.7 MB Elektrische Modelle ZIP ADS ADS_WE-FC (rev24a).zip \| 7.5 MB PSP PSpice_WE-FC (rev22a).zip \| 10 KB S S-Parameter_7448640418 (rev20a).s4p \| 320.4 KB Alle 10 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Nennstrom0.4 A	Induktivität43 mH	Gleichstromwiderstand2.88 Ω	Nennspannung250 V (AC)	Prüfspannung2000 V (AC)	MaterialMnZn	Länge21.3 mm	Breite16.6 mm	Höhe22.5 mm	MontageartTHT	Design Kit –

Sortimente

Artikel dieser Produktserie finden Sie in den folgenden Sortimenten:

Design Kit WE-FC / WE-TFC Stromkompensierte Netzdrosseln
