WE-ExB Stromkompensierte Netzdrossel

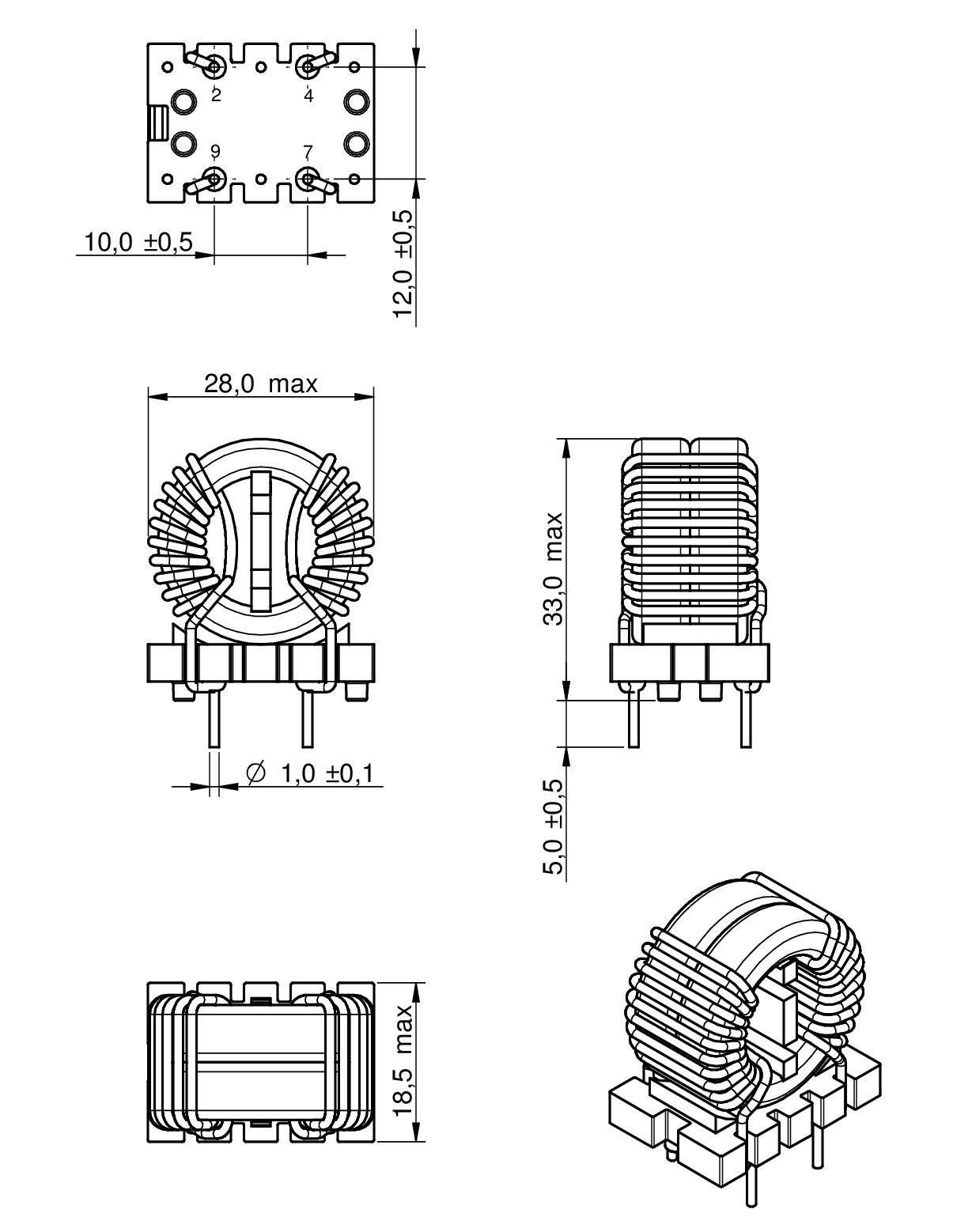

Bauform	Maße	L (mm)	B (mm)	H (mm)	Montageart
Type L		28	18.5	33	THT

LTSpice-Dateien

LT
LTSpice_WE-ExB (rev22a).zip
|
2.6 KB

Merkmale

MnZn und NiZn Kernmaterial
Entstörung in einem breiten Frequenzspektrum (100 kHz bis 100 MHz)
Kombinierter Entstör- und Burst-Filter
Störfestigkeitserhöhung
Klimakategorie 40/125/21
Brennbarkeit gemäß UL 94 V-0

Anwendung

EMV Filter
Netzfilter
Leistungselektronik
Motorentstörung
Gleichtaktfilter

Artikeldaten

Type L

Alle zurücksetzen

Artikeldaten filtern

Artikel in 1 Produktserien anzeigen

Artikel in 1 Produktserien

Alle zurücksetzen

Artikel Nr.	Datenblatt	Simulation	Downloads	Status	I_R(A)	L(µH)	R_{DC max.}(mΩ)	V_R(V (AC))	V_T(V (AC))	L(mm)	B(mm)	H(mm)	Montageart	Design Kit
744844101	14 A, 100 µH, 6 mΩ	Simulation	Downloads9 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-ExB (rev22a).IntLib \| 196.5 KB CDS Cadence_WE-ExB (rev24a).zip \| 2.6 MB EAG Eagle_WE-EXB (rev19a).lbr \| 15.6 KB KIC KiCad_WE-ExB (rev25b).zip \| 4.4 MB ZUK Cadstar_WE-ExB (rev19a).zip \| 5.7 KB CAD-Dateien ZIP IGS Download_IGS_744844xxx (rev1).igs \| 2.3 MB STP Download_STP_744844xxx (rev1).stp \| 1.7 MB Elektrische Modelle ZIP PSP PSpice_WE-ExB (rev24a).zip \| 4.6 KB S S-PARAMETER_WE-ExB (rev20a).zip \| 606.8 KB Alle 9 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Nennstrom14 A	Induktivität100 µH	Gleichstromwiderstand6 mΩ	Nennspannung250 V (AC)	Prüfspannung1500 V (AC)	Länge28 mm	Breite18.5 mm	Höhe33 mm	MontageartTHT	Design Kit 744824
744844102	4.5 A, 1000 µH, 42 mΩ	Simulation	Downloads9 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-ExB (rev22a).IntLib \| 196.5 KB CDS Cadence_WE-ExB (rev24a).zip \| 2.6 MB EAG Eagle_WE-EXB (rev19a).lbr \| 15.6 KB KIC KiCad_WE-ExB (rev25b).zip \| 4.4 MB ZUK Cadstar_WE-ExB (rev19a).zip \| 5.7 KB CAD-Dateien ZIP IGS Download_IGS_744844xxx (rev1).igs \| 2.3 MB STP Download_STP_744844xxx (rev1).stp \| 1.7 MB Elektrische Modelle ZIP PSP PSpice_WE-ExB (rev24a).zip \| 4.6 KB S S-PARAMETER_WE-ExB (rev20a).zip \| 606.8 KB Alle 9 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Nennstrom4.5 A	Induktivität1000 µH	Gleichstromwiderstand42 mΩ	Nennspannung250 V (AC)	Prüfspannung1500 V (AC)	Länge28 mm	Breite18.5 mm	Höhe33 mm	MontageartTHT	Design Kit 744824
744844221	12 A, 220 µH, 9 mΩ	Simulation	Downloads9 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-ExB (rev22a).IntLib \| 196.5 KB CDS Cadence_WE-ExB (rev24a).zip \| 2.6 MB EAG Eagle_WE-EXB (rev19a).lbr \| 15.6 KB KIC KiCad_WE-ExB (rev25b).zip \| 4.4 MB ZUK Cadstar_WE-ExB (rev19a).zip \| 5.7 KB CAD-Dateien ZIP IGS Download_IGS_744844xxx (rev1).igs \| 2.3 MB STP Download_STP_744844xxx (rev1).stp \| 1.7 MB Elektrische Modelle ZIP PSP PSpice_WE-ExB (rev24a).zip \| 4.6 KB S S-PARAMETER_WE-ExB (rev20a).zip \| 606.8 KB Alle 9 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Nennstrom12 A	Induktivität220 µH	Gleichstromwiderstand9 mΩ	Nennspannung250 V (AC)	Prüfspannung1500 V (AC)	Länge28 mm	Breite18.5 mm	Höhe33 mm	MontageartTHT	Design Kit 744824
744844470	15 A, 47 µH, 4.6 mΩ	Simulation	Downloads9 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-ExB (rev22a).IntLib \| 196.5 KB CDS Cadence_WE-ExB (rev24a).zip \| 2.6 MB EAG Eagle_WE-EXB (rev19a).lbr \| 15.6 KB KIC KiCad_WE-ExB (rev25b).zip \| 4.4 MB ZUK Cadstar_WE-ExB (rev19a).zip \| 5.7 KB CAD-Dateien ZIP IGS Download_IGS_744844xxx (rev1).igs \| 2.3 MB STP Download_STP_744844xxx (rev1).stp \| 1.7 MB Elektrische Modelle ZIP PSP PSpice_WE-ExB (rev24a).zip \| 4.6 KB S S-PARAMETER_WE-ExB (rev20a).zip \| 606.8 KB Alle 9 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Nennstrom15 A	Induktivität47 µH	Gleichstromwiderstand4.6 mΩ	Nennspannung250 V (AC)	Prüfspannung1500 V (AC)	Länge28 mm	Breite18.5 mm	Höhe33 mm	MontageartTHT	Design Kit 744824
744844471	9 A, 470 µH, 16 mΩ	Simulation	Downloads9 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-ExB (rev22a).IntLib \| 196.5 KB CDS Cadence_WE-ExB (rev24a).zip \| 2.6 MB EAG Eagle_WE-EXB (rev19a).lbr \| 15.6 KB KIC KiCad_WE-ExB (rev25b).zip \| 4.4 MB ZUK Cadstar_WE-ExB (rev19a).zip \| 5.7 KB CAD-Dateien ZIP IGS Download_IGS_744844xxx (rev1).igs \| 2.3 MB STP Download_STP_744844xxx (rev1).stp \| 1.7 MB Elektrische Modelle ZIP PSP PSpice_WE-ExB (rev24a).zip \| 4.6 KB S S-PARAMETER_WE-ExB (rev20a).zip \| 606.8 KB Alle 9 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Nennstrom9 A	Induktivität470 µH	Gleichstromwiderstand16 mΩ	Nennspannung250 V (AC)	Prüfspannung1500 V (AC)	Länge28 mm	Breite18.5 mm	Höhe33 mm	MontageartTHT	Design Kit 744824

Sortimente

Artikel dieser Produktserie finden Sie in den folgenden Sortimenten:

Design Kit WE-CMB / WE-ExB / WE-CMBNC Stromkompensierte Netzdrosseln
