WE-BPF Multilayer Chip Bandpassfilter

Bauform	Maße	L (mm)	B (mm)	H (mm)	Anzahl der Anschlüsse	Montageart

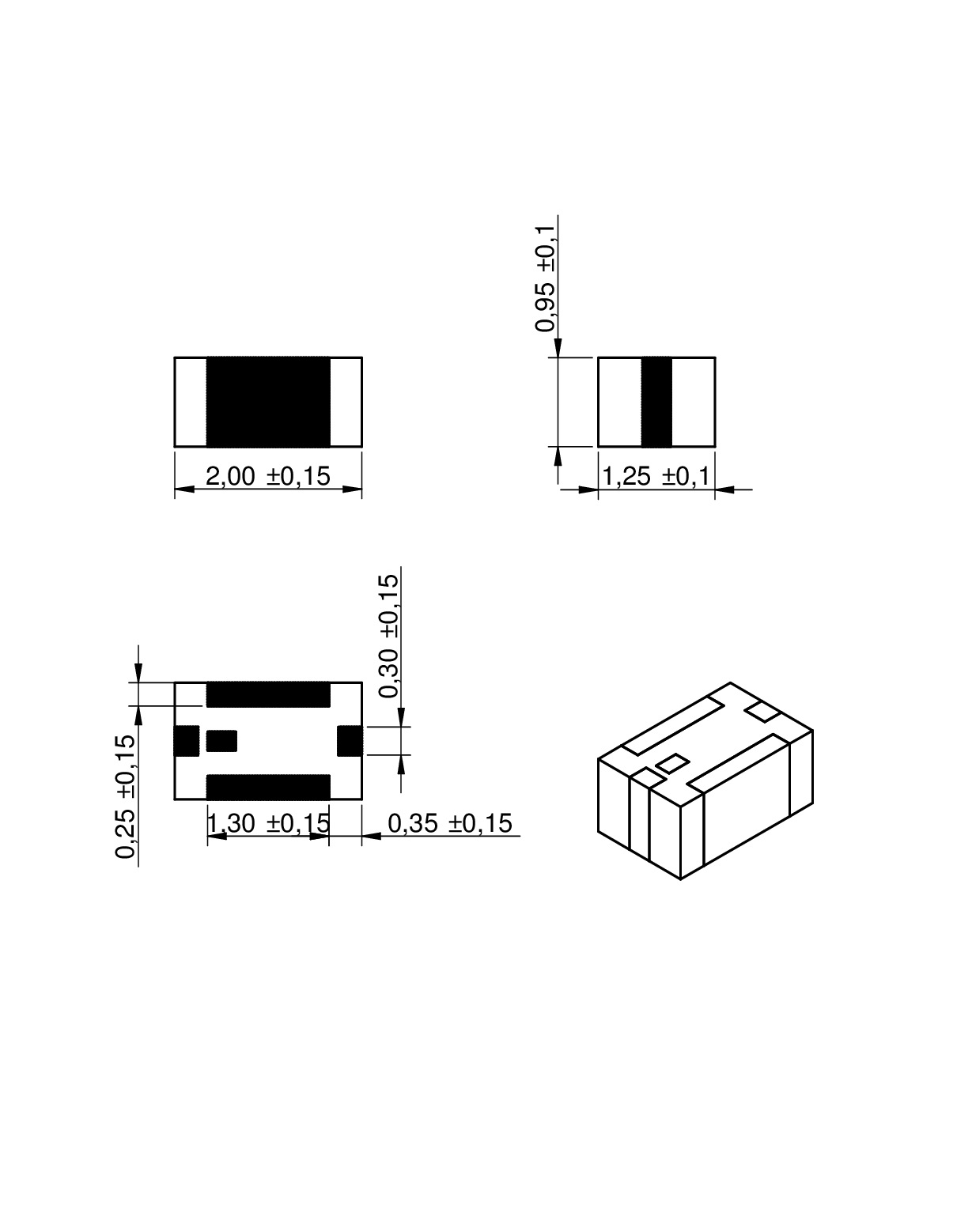

0805		2	1.25	0.95	1	SMT

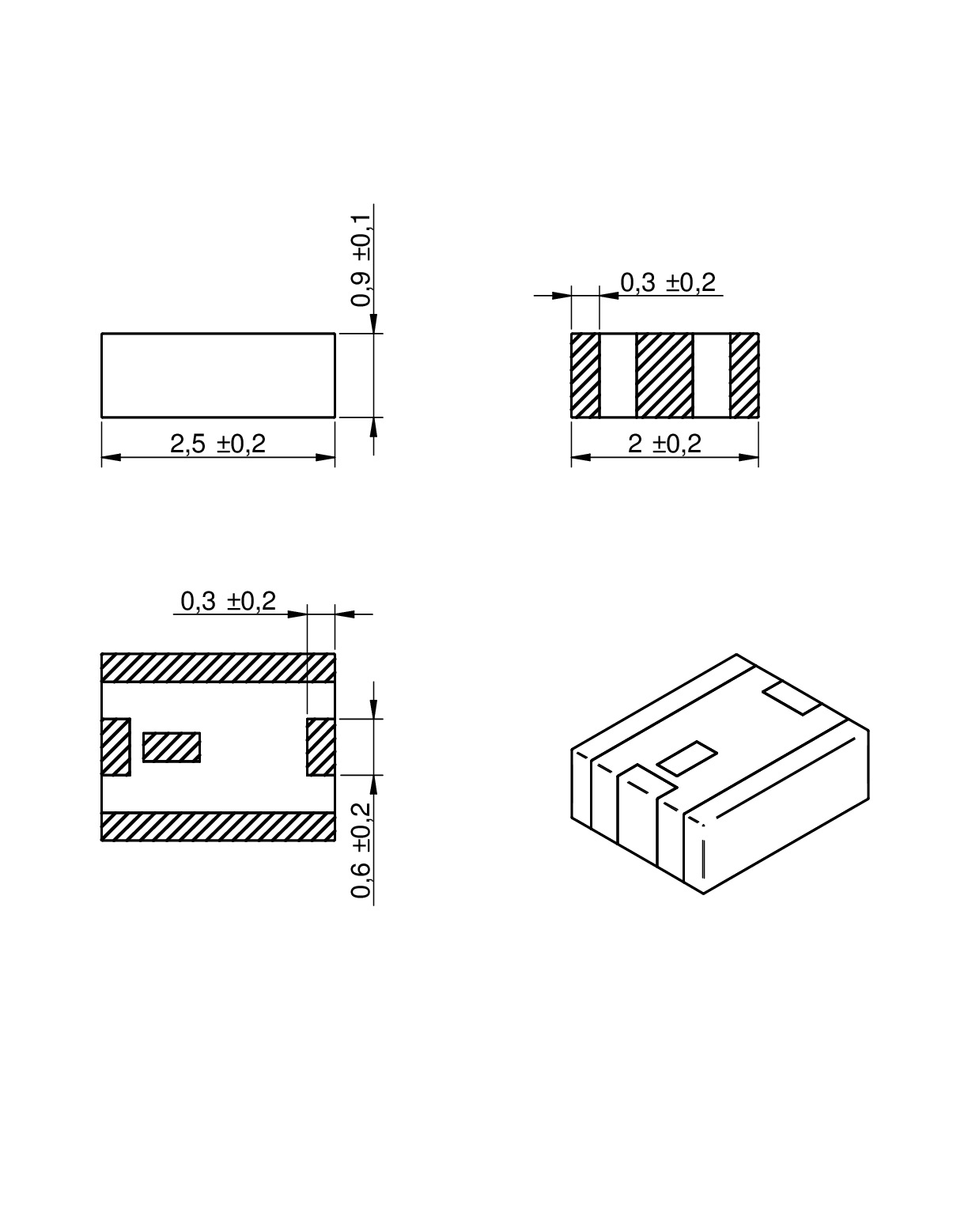

1008		2.5	2	0.9	5	SMT

Merkmale

SMD-Bandpassfilter mit geringer Einfügedämpfung und hoher Sperrdämpfung
SMT-Standard-Gehäuse in 0805 und 1008
Garantierte Filtereigenschaften über einen breiten Temperaturbereich

Anwendung

Hochfrequenzanwendungen im Bereich 0,8 bis 6 GHz
Drahtlose Kommunikationssyteme inklusive DECT, PACS, PHS, GSM, DCS, WLAN, Bluetooth,...

Artikeldaten

Alle

0805

1008

Alle zurücksetzen

Artikeldaten filtern

Artikel in 2 Produktserien anzeigen

Artikel in 2 Produktserien

Alle zurücksetzen

Artikel Nr.	Datenblatt	Simulation	Downloads	Status	f	IL(dB)	VSWR	MusterVerfügbarkeit & Muster
748323024	SPEC2400-2500 MHz, 2.2 dB, 2	Simulation	Verfügbarkeit –	Downloads9 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-BPF (rev22a).IntLib \| 68.5 KB CDS Cadence_WE-BPF (rev18a).zip \| 157 KB EAG Eagle_WE-BPF (rev19a).lbr \| 18 KB KIC KiCad_WE-BPF (rev26b).zip \| 37.2 KB ZUK Cadstar_WE-BPF (rev19a).zip \| 4.8 KB CAD-Dateien ZIP IGS WE-BPF_0805_BPF (rev1).igs \| 299.8 KB STP WE-BPF_0805_BPF (rev1).stp \| 113.6 KB Elektrische Modelle ZIP ADS ADS_WE-BPF (rev24a).zip \| 651 KB S S-Parameter_748323024 (rev20a).S2P \| 103.9 KB Alle 9 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Frequenzbereich2400-2500 MHz	Einfügedämpfung2.2 dB	Spannungsstehwellenverhältnis2	–Verfügbarkeit prüfen
748351024	SPEC2400-2500 MHz, 1.8 dB, 2	Simulation	Verfügbarkeit –	Downloads9 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-BPF (rev22a).IntLib \| 68.5 KB CDS Cadence_WE-BPF (rev18a).zip \| 157 KB EAG Eagle_WE-BPF (rev19a).lbr \| 18 KB KIC KiCad_WE-BPF (rev26b).zip \| 37.2 KB ZUK Cadstar_WE-BPF (rev19a).zip \| 4.8 KB CAD-Dateien ZIP IGS WE-BPF_1008_BPF (rev1).igs \| 531.3 KB STP WE-BPF_1008_BPF (rev1).stp \| 161.9 KB Elektrische Modelle ZIP ADS ADS_WE-BPF (rev24a).zip \| 651 KB S S-Parameter_748351024 (rev20a).S2P \| 104.1 KB Alle 9 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Frequenzbereich2400-2500 MHz	Einfügedämpfung1.8 dB	Spannungsstehwellenverhältnis2	–Verfügbarkeit prüfen
748351124	SPEC2400-2500 MHz, 2.5 dB, 2	Simulation	Verfügbarkeit –	Downloads9 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-BPF (rev22a).IntLib \| 68.5 KB CDS Cadence_WE-BPF (rev18a).zip \| 157 KB EAG Eagle_WE-BPF (rev19a).lbr \| 18 KB KIC KiCad_WE-BPF (rev26b).zip \| 37.2 KB ZUK Cadstar_WE-BPF (rev19a).zip \| 4.8 KB CAD-Dateien ZIP IGS WE-BPF_1008_BPF (rev1).igs \| 531.3 KB STP WE-BPF_1008_BPF (rev1).stp \| 161.9 KB Elektrische Modelle ZIP ADS ADS_WE-BPF (rev24a).zip \| 651 KB S S-Parameter_748351124 (rev20a).S2P \| 103.6 KB Alle 9 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Frequenzbereich2400-2500 MHz	Einfügedämpfung2.5 dB	Spannungsstehwellenverhältnis2	–Verfügbarkeit prüfen
748323056	SPEC4900-5920 MHz, 1.5 dB, 2	Simulation	Verfügbarkeit –	Downloads9 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-BPF (rev22a).IntLib \| 68.5 KB CDS Cadence_WE-BPF (rev18a).zip \| 157 KB EAG Eagle_WE-BPF (rev19a).lbr \| 18 KB KIC KiCad_WE-BPF (rev26b).zip \| 37.2 KB ZUK Cadstar_WE-BPF (rev19a).zip \| 4.8 KB CAD-Dateien ZIP IGS WE-BPF_0805_BPF (rev1).igs \| 299.8 KB STP WE-BPF_0805_BPF (rev1).stp \| 113.6 KB Elektrische Modelle ZIP ADS ADS_WE-BPF (rev24a).zip \| 651 KB S S-Parameter_748323056 (rev20a).S2P \| 104.3 KB Alle 9 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Frequenzbereich4900-5920 MHz	Einfügedämpfung1.5 dB	Spannungsstehwellenverhältnis2	–Verfügbarkeit prüfen
748323155	SPEC5150-5875 MHz, 1.5 dB, 2	Simulation	Verfügbarkeit –	Downloads9 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WE-BPF (rev22a).IntLib \| 68.5 KB CDS Cadence_WE-BPF (rev18a).zip \| 157 KB EAG Eagle_WE-BPF (rev19a).lbr \| 18 KB KIC KiCad_WE-BPF (rev26b).zip \| 37.2 KB ZUK Cadstar_WE-BPF (rev19a).zip \| 4.8 KB CAD-Dateien ZIP IGS WE-BPF_0805_BPF (rev1).igs \| 299.8 KB STP WE-BPF_0805_BPF (rev1).stp \| 113.6 KB Elektrische Modelle ZIP ADS ADS_WE-BPF (rev24a).zip \| 651 KB S S-Parameter_748323155 (rev20a).S2P \| 104.2 KB Alle 9 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Frequenzbereich5150-5875 MHz	Einfügedämpfung1.5 dB	Spannungsstehwellenverhältnis2	–Verfügbarkeit prüfen
