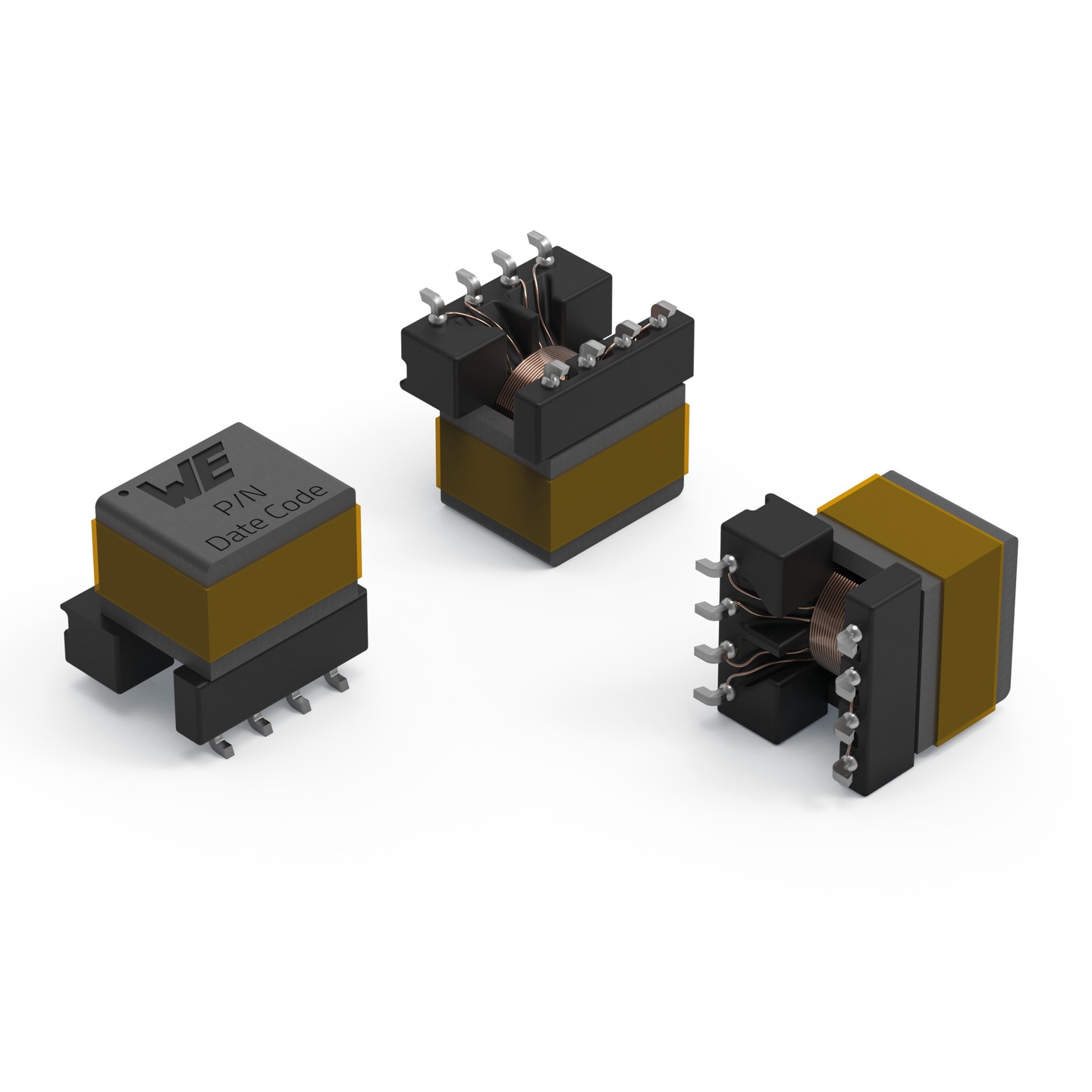

WE-AGDA Auxiliary Gate Drive Transformer Automotive

Merkmale

Wicklungskapazität von bis zu <3 pF
Kleines EP7-SMD-Gehäuse
Dielektrische Isolierung bis 4 kV AC
Basisisolierung für 568 Vrms / 800 Vpk
AEC-Q200-Qualifizierung
Gängige Steuerspannungen für SiC-MOSFETs
Bis zu 6 W Ausgangsleistung
Großer Eingangsspannungsbereich von 7 V bis 36 V
Verschiedene unipolare und bipolare Spannungen verfügbar
Betriebstemperatur: -40 °C bis +130 °C

Anwendung

Motorwechselrichter
OBCs
Aktive Leistungsfaktorkorrektur
Flyback-, LLC-, Halbbrücken- und Vollbrückentopologien
SiC-MOSFET-basierter Leistungswandler

Artikeldaten

Artikeldaten filtern

Artikel in 0 Produktserien anzeigen

Artikel in 0 Produktserien

Alle zurücksetzen

Artikel Nr.	Datenblatt	Downloads	Status	V_in(V)	V_Out1(V)	V_Out2(V)	V_aux(V)	P_O(W)	C_{WW 1}(pF)	L(µH)	I_SAT(A)	f_switch(kHz)	n	MusterVerfügbarkeit & Muster
789318616	SPEC7 - 31, 27 V, –	Verfügbarkeit –	Downloads3 Dateien CAD-Dateien ZIP 3D 3D_AGDA_78931xxxx (rev1).pdf \| 8.2 MB IGS IGS_AGDA_78931xxxx (rev1).igs \| 5.2 MB STP STP_AGDA_78931xxxx (rev1).stp \| 1.9 MB Alle 3 Dateien als ZIP herunterladen ZIP	Status Neui\| Produkt ist neu im Portfolio und Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Input Voltage 7 - 31	Ausgangsspannung 127 V	–	Hilfsspannung13 V	Totale Ausgangsleistung2.7 W	Koppelkapazität3.25 pF	Induktivität10 µH	Sättigungsstrom1.85 A	Switching Frequency 400	Übersetzungsverhältnis1.2:2:1	–Verfügbarkeit prüfen
789317893	SPEC9 - 18, 19 V, –	Verfügbarkeit –	Downloads3 Dateien CAD-Dateien ZIP 3D 3D_AGDA_78931xxxx (rev1).pdf \| 8.2 MB IGS IGS_AGDA_78931xxxx (rev1).igs \| 5.2 MB STP STP_AGDA_78931xxxx (rev1).stp \| 1.9 MB Alle 3 Dateien als ZIP herunterladen ZIP	Status Neui\| Produkt ist neu im Portfolio und Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Input Voltage 9 - 18	Ausgangsspannung 119 V	–	–	Totale Ausgangsleistung3 W	Koppelkapazität6.8 pF	Induktivität18 µH	Sättigungsstrom1.95 A	Switching Frequency 350	Übersetzungsverhältnis1:2	–Verfügbarkeit prüfen
789317894	SPEC9 - 18, 15 V, -4 V	Verfügbarkeit –	Downloads3 Dateien CAD-Dateien ZIP 3D 3D_AGDA_78931xxxx (rev1).pdf \| 8.2 MB IGS IGS_AGDA_78931xxxx (rev1).igs \| 5.2 MB STP STP_AGDA_78931xxxx (rev1).stp \| 1.9 MB Alle 3 Dateien als ZIP herunterladen ZIP	Status Neui\| Produkt ist neu im Portfolio und Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Input Voltage 9 - 18	Ausgangsspannung 115 V	Ausgangsspannung 2-4 V	–	Totale Ausgangsleistung3 W	Koppelkapazität7 pF	Induktivität18 µH	Sättigungsstrom1.6 A	Switching Frequency 350	Übersetzungsverhältnis2.25:3.5:1	–Verfügbarkeit prüfen
789318114	SPEC9 - 18, 19 V, –	Verfügbarkeit –	Downloads3 Dateien CAD-Dateien ZIP 3D 3D_AGDA_78931xxxx (rev1).pdf \| 8.2 MB IGS IGS_AGDA_78931xxxx (rev1).igs \| 5.2 MB STP STP_AGDA_78931xxxx (rev1).stp \| 1.9 MB Alle 3 Dateien als ZIP herunterladen ZIP	Status Neui\| Produkt ist neu im Portfolio und Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Input Voltage 9 - 18	Ausgangsspannung 119 V	–	–	Totale Ausgangsleistung6 W	Koppelkapazität6.8 pF	Induktivität6 µH	Sättigungsstrom6.2 A	Switching Frequency 350	Übersetzungsverhältnis1:2	–Verfügbarkeit prüfen
789318131	SPEC9 - 18, 15 V, -4 V	Verfügbarkeit –	Downloads3 Dateien CAD-Dateien ZIP 3D 3D_AGDA_78931xxxx (rev1).pdf \| 8.2 MB IGS IGS_AGDA_78931xxxx (rev1).igs \| 5.2 MB STP STP_AGDA_78931xxxx (rev1).stp \| 1.9 MB Alle 3 Dateien als ZIP herunterladen ZIP	Status Neui\| Produkt ist neu im Portfolio und Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Input Voltage 9 - 18	Ausgangsspannung 115 V	Ausgangsspannung 2-4 V	–	Totale Ausgangsleistung6 W	Koppelkapazität7.5 pF	Induktivität7 µH	Sättigungsstrom5 A	Switching Frequency 350	Übersetzungsverhältnis2.25:3.5:1	–Verfügbarkeit prüfen
789318207	SPEC18 - 36, 19 V, –	Verfügbarkeit –	Downloads3 Dateien CAD-Dateien ZIP 3D 3D_AGDA_78931xxxx (rev1).pdf \| 8.2 MB IGS IGS_AGDA_78931xxxx (rev1).igs \| 5.2 MB STP STP_AGDA_78931xxxx (rev1).stp \| 1.9 MB Alle 3 Dateien als ZIP herunterladen ZIP	Status Neui\| Produkt ist neu im Portfolio und Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Input Voltage 18 - 36	Ausgangsspannung 119 V	–	–	Totale Ausgangsleistung5 W	Koppelkapazität8.2 pF	Induktivität27 µH	Sättigungsstrom2 A	Switching Frequency 350	Übersetzungsverhältnis1:1.2	–Verfügbarkeit prüfen
789318208	SPEC18 - 36, 15 V, -4 V	Verfügbarkeit –	Downloads3 Dateien CAD-Dateien ZIP 3D 3D_AGDA_78931xxxx (rev1).pdf \| 8.2 MB IGS IGS_AGDA_78931xxxx (rev1).igs \| 5.2 MB STP STP_AGDA_78931xxxx (rev1).stp \| 1.9 MB Alle 3 Dateien als ZIP herunterladen ZIP	Status Neui\| Produkt ist neu im Portfolio und Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Input Voltage 18 - 36	Ausgangsspannung 115 V	Ausgangsspannung 2-4 V	–	Totale Ausgangsleistung5 W	Koppelkapazität7 pF	Induktivität27 µH	Sättigungsstrom1.5 A	Switching Frequency 350	Übersetzungsverhältnis3.5:3.5:1	–Verfügbarkeit prüfen
