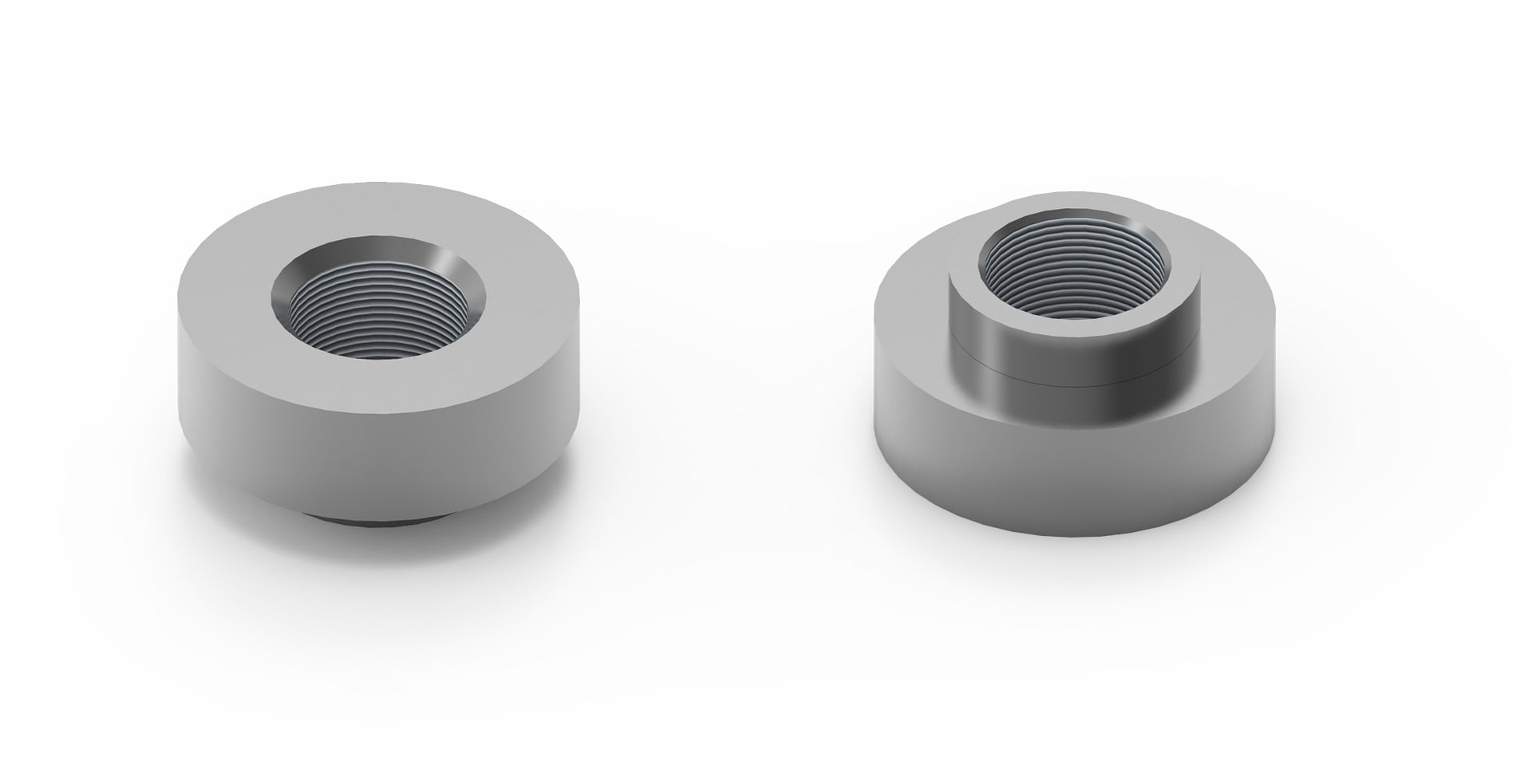

WA-SMSI SMT Stahl Spacer mit Innengewinde M5

WA-SMSI SMT Stahl Spacer mit Innengewinde M5

Anwendung

  • Bestückung von PCBs mit Gehäusen und anderen PCBs
  • Schneller und präziser Prozess
  • Starke Haltekräfte und Drehmomente
  • Höchste Prozesssicherheit
  • Die Teile sind auf Rolle mit Polyimid-Tape (9774030592R) und auf Rolle ohne Polyimid-Tape (9774030592RX) erhältlich.
General Information
Betriebstemperatur-55 °C up to +150 °C
MaterialStahl
OberflächeZinn
TiM5
Lötpastendicke (Value)150 µm
Anziehdrehmoment1.2 N*m

Artikeldaten

Artikel Nr. Daten­blatt Downloads StatusL
(mm)
TiØ ID
(mm)
Ø OD
(mm)
VerpackungVPE Muster
9774030592RSPEC

Anstehende PCN

Aufgrund einer anstehenden PCN wird in Kürze eine Änderung am Bauteil durchgeführt. Anbei finden Sie die entsprechende PCN. Bei weiteren Fragen wenden Sie sich bitte an Ihren Vertriebsmitarbeiter.

6 Dateien Aktiv i| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre. 3 M5 5.8 9.2 Tape and Reel 800
9774030592RXSPEC

Anstehende PCN

Aufgrund einer anstehenden PCN wird in Kürze eine Änderung am Bauteil durchgeführt. Anbei finden Sie die entsprechende PCN. Bei weiteren Fragen wenden Sie sich bitte an Ihren Vertriebsmitarbeiter.

6 Dateien Aktiv i| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre. 3 M5 5.8 9.2 Tape and Reel 800
Artikel Nr. Daten­blatt
9774030592RSPEC

Anstehende PCN

Aufgrund einer anstehenden PCN wird in Kürze eine Änderung am Bauteil durchgeführt. Anbei finden Sie die entsprechende PCN. Bei weiteren Fragen wenden Sie sich bitte an Ihren Vertriebsmitarbeiter.

9774030592RXSPEC

Anstehende PCN

Aufgrund einer anstehenden PCN wird in Kürze eine Änderung am Bauteil durchgeführt. Anbei finden Sie die entsprechende PCN. Bei weiteren Fragen wenden Sie sich bitte an Ihren Vertriebsmitarbeiter.

Muster
Artikel Nr. Daten­blatt Downloads StatusL
(mm)
TiØ ID
(mm)
Ø OD
(mm)
VerpackungVPE Muster

SMT Spacer from Würth Elektronik eiSos

SCHACHMATT

SMT Spacer gewinnt!

SMT Spacer von Würth Elektronik optimieren maßgeblich die Verarbeitung elektromechanischer Baugruppen. Herkömmliche Abstandsbolzen müssen zeitintensiv von Hand montiert werden; SMT Spacer sind auf die vollautomatische Bestückung zugeschnitten. Die auf Rolle verpackten Bauteile werden präzise auf der Leiterplatte positioniert. Eine Vielzahl an Varianten ermöglicht automatisch bestückbare, mechanisch stabile und sichere Lötverbindungen in jeder Applikation.

  • Präzise und schnelle Verarbeitung
  • Schnell lösbare Kaptonfolie
  • Hohe mechanische Kräfte
  • Höchste Prozesssicherheit
