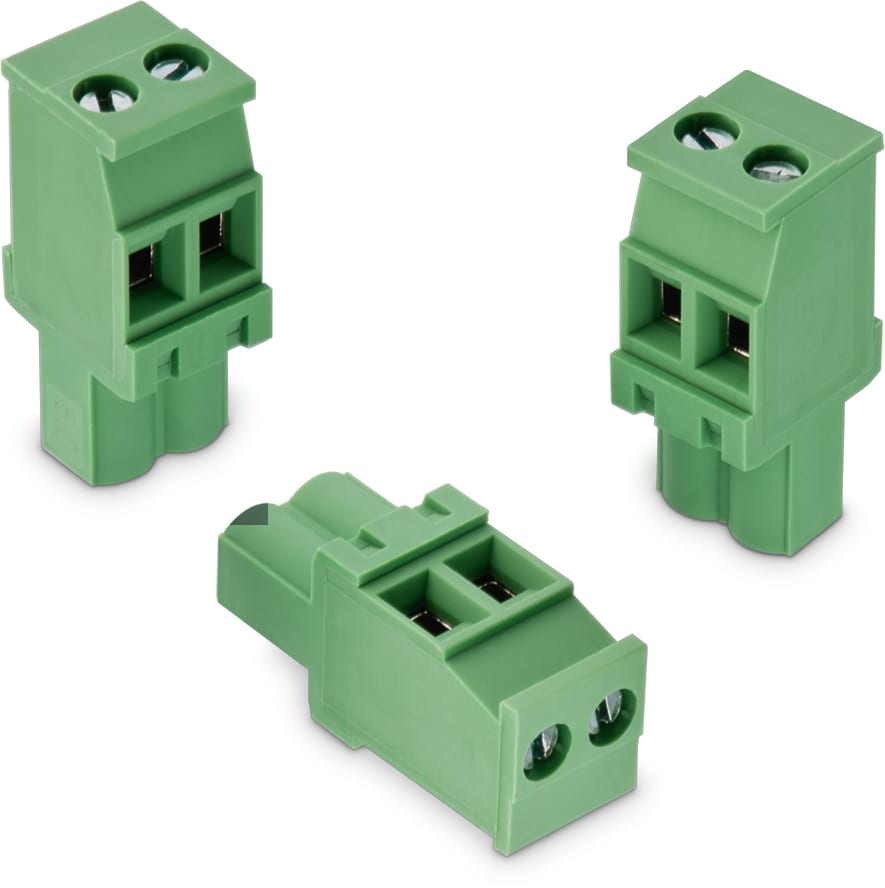

WR-TBL Serie 3447 - 5.00 mm Horizontal CAB Entry Plug with Hook on Back Side | Elektromechanische Bauelemente

General Information
Betriebstemperatur	-40 °C up to +105 °C
Einhaltung	RoHS
Raster	5 mm

Material Properties
Isolationsmaterial	PA66
Isolation Brennbarkeitsklasse	UL94 V-0
Isolationsfarbe	Grün
Kontaktmaterial	Messing
Kontaktbeschichtung	Zinn über Nickel
Cage Material	Messing
Cage Plating	Glanzzink
Schraubanschlussmaterial	Stahl
Schraubanschlussbeschichtung	Zink
Kabelschutzmaterial	Phosphorbronze

Electrical Properties
I_R	15 A; 17 A
I_R[cULus]	15 A
I_R[VDE]	17 A
Arbeitsspannung	300 V (AC); 320 V (AC)
Arbeitsspannung [cULus]	300 V (AC)
Arbeitsspannung [VDE]	320 V (AC)
Spannungsfestigkeit [cULus]	1600 V (AC)
Spannungsfestigkeit [VDE]	2200 V (AC)
R_C	20 mΩ
R_C	20 mΩ

Mechanical Properties
Schraube	M3

Wire Properties
Solid Wire Section (AWG)	12 to 24 (AWG)
Solid Wire Section (Metric)	3.31 to 0.205 (mm²)
Stranded Wire Section (AWG)	12 to 24 (AWG)
Stranded Wire Section (Metric)	3.31 to 0.205 (mm²)

Certification
cULus Zulassung	E315414
VDE-Zulassung	40023402

Application Notes

Artikeldaten

Artikeldaten filtern

Artikel in 0 Produktserien anzeigen

Artikel in 0 Produktserien

Alle zurücksetzen

Artikel Nr.	Datenblatt	Downloads	Status	Pins	PCB/Kabel/Panel	Modularity	Typ	Wire Section	Design Kit
691344710002	2, Steckbar, Kabel	Downloads3 Dateien CAD-Dateien ZIP 3D 691344710002_1 (rev1).pdf \| 242.9 KB IGS 691344710002 (rev1).igs \| 2.1 MB STP 691344710002 (rev1).stp \| 789.9 KB Alle 3 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Pins2	PCB/Kabel/PanelKabel	ModularityNein	TypHorizontal	Wire Section 12 to 24 (AWG) 3.31 to 0.205 (mm²)	Design Kit 691002
691344710003	3, Steckbar, Kabel	Downloads3 Dateien CAD-Dateien ZIP 3D 691344710003_1 (rev1).pdf \| 301.5 KB IGS 691344710003 (rev1).igs \| 2.7 MB STP 691344710003 (rev1).stp \| 1 MB Alle 3 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Pins3	PCB/Kabel/PanelKabel	ModularityNein	TypHorizontal	Wire Section 12 to 24 (AWG) 3.31 to 0.205 (mm²)	Design Kit –
691344710004	4, Steckbar, Kabel	Downloads3 Dateien CAD-Dateien ZIP 3D 691344710004_1 (rev1).pdf \| 351.6 KB IGS 691344710004 (rev1).igs \| 3.3 MB STP 691344710004 (rev1).stp \| 1.3 MB Alle 3 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Pins4	PCB/Kabel/PanelKabel	ModularityNein	TypHorizontal	Wire Section 12 to 24 (AWG) 3.31 to 0.205 (mm²)	Design Kit –
691344710005	5, Steckbar, Kabel	Downloads3 Dateien CAD-Dateien ZIP 3D 691344710005_1 (rev1).pdf \| 398.4 KB IGS 691344710005 (rev1).igs \| 3.9 MB STP 691344710005 (rev1).stp \| 1.5 MB Alle 3 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Pins5	PCB/Kabel/PanelKabel	ModularityNein	TypHorizontal	Wire Section 12 to 24 (AWG) 3.31 to 0.205 (mm²)	Design Kit –
691344710006	6, Steckbar, Kabel	Downloads3 Dateien CAD-Dateien ZIP 3D 691344710006_1 (rev1).pdf \| 448.2 KB IGS 691344710006 (rev1).igs \| 4.4 MB STP 691344710006 (rev1).stp \| 1.7 MB Alle 3 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Pins6	PCB/Kabel/PanelKabel	ModularityNein	TypHorizontal	Wire Section 12 to 24 (AWG) 3.31 to 0.205 (mm²)	Design Kit –
691344710007	7, Steckbar, Kabel	Downloads3 Dateien CAD-Dateien ZIP 3D 3D_691344710007 (rev1).pdf \| 491.4 KB IGS Download_IGES_691344710007 (rev1).iges \| 5 MB STP Download_STP_691344710007 (rev1).stp \| 1.9 MB Alle 3 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Pins7	PCB/Kabel/PanelKabel	ModularityNein	TypHorizontal	Wire Section 12 to 24 (AWG) 3.31 to 0.205 (mm²)	Design Kit –
691344710008	8, Steckbar, Kabel	Downloads3 Dateien CAD-Dateien ZIP 3D 691344710008_1 (rev1).pdf \| 535 KB IGS 691344710008 (rev1).igs \| 5.6 MB STP 691344710008 (rev1).stp \| 2.2 MB Alle 3 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Pins8	PCB/Kabel/PanelKabel	ModularityNein	TypHorizontal	Wire Section 12 to 24 (AWG) 3.31 to 0.205 (mm²)	Design Kit –
691344710012	12, Steckbar, Kabel	Downloads3 Dateien CAD-Dateien ZIP 3D 3D_691344710012 (rev1).pdf \| 696.5 KB IGS Download_IGES_691344710012 (rev1).iges \| 7.9 MB STP Download_STP_691344710012 (rev1).stp \| 3.1 MB Alle 3 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Pins12	PCB/Kabel/PanelKabel	ModularityNein	TypHorizontal	Wire Section 12 to 24 (AWG) 3.31 to 0.205 (mm²)	Design Kit –
