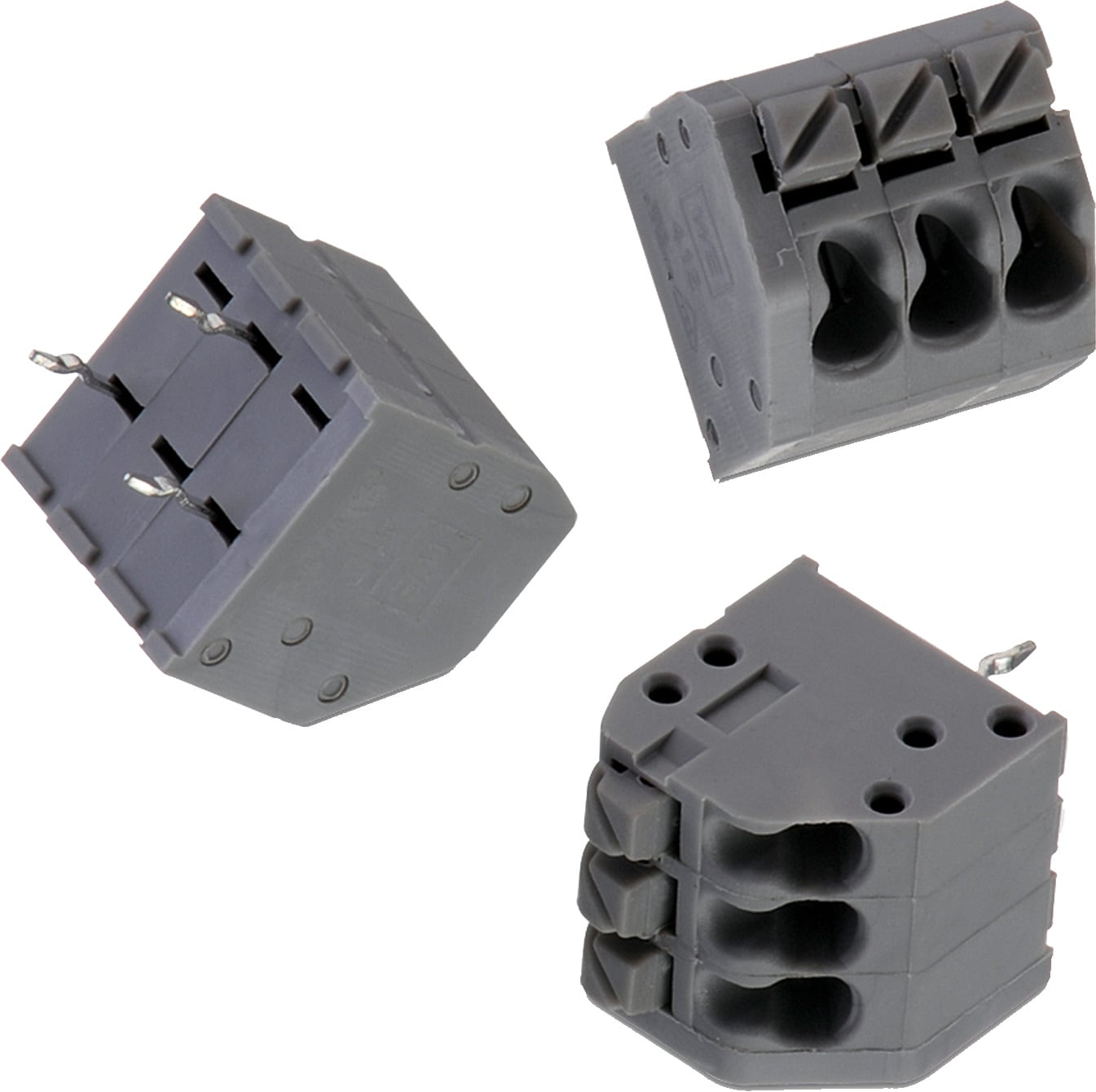

WR-TBL Series 412B - 3.50 mm Screwless 45° Entry - 2.1 mm 2 Wires | Elektromechanische Bauelemente

General Information
Betriebstemperatur	-40 °C up to +105 °C
Einhaltung	RoHS
Raster	3.5 mm

Material Properties
Isolationsmaterial	PA66
Isolation Brennbarkeitsklasse	UL94 V-0
Kontaktmaterial	Phosphorbronze
Kontaktbeschichtung	Zinn

Electrical Properties
I_R	6 A
I_R	2 A
Arbeitsspannung [cULus]	300 V (AC)
Arbeitsspannung [VDE]	250 V (AC)
Spannungsfestigkeit [cULus]	1600 V (AC)
Spannungsfestigkeit [VDE]	2500 V (AC)
R_C	20 mΩ
R_C	20 mΩ

Mechanical Properties
Kabellänge	7.5 up to 8.5 (mm)

Wire Properties
Solid Wire Section (AWG)	14 to 20 (AWG)
Solid Wire Section (Metric)	2.08 to 0.518 (mm²)
Stranded Wire Section (AWG)	14 to 20 (AWG)
Stranded Wire Section (Metric)	2.08 to 0.518 (mm²)

Certification
cULus Zulassung	E315414
VDE-Zulassung	40036145

Packaging Properties
Verpackung	Karton

Application Notes

Artikeldaten

Artikel Nr.	Datenblatt	Downloads	Status	Pins (Value)	Anwendung	PCB/Kabel/Panel	Modularity	Typ	Wire Section	Design Kit
691412120002B	SPEC	7 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-TBL_Spring Clamp (rev25a).IntLib \| 37.6 MB CDS Cadence_WR-TBL (rev25a).zip \| 360.6 MB EAG Eagle_WR-TBL Spring Clamp (rev23b).lbr \| 2.5 MB CAD-Dateien ZIP 3D 3D_691412120002B (rev1).pdf \| 155.5 KB IGS Download_IGES_691412120002B (rev1).iges \| 1.4 MB STP Download_STP_691412120002B (rev1).stp \| 536 KB	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	2	Screwless	PCB	Nein	45°	14 to 20 (AWG) 2.08 to 0.518 (mm²)	691001
691412120003B	SPEC	7 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-TBL_Spring Clamp (rev25a).IntLib \| 37.6 MB CDS Cadence_WR-TBL (rev25a).zip \| 360.6 MB EAG Eagle_WR-TBL Spring Clamp (rev23b).lbr \| 2.5 MB CAD-Dateien ZIP 3D 3D_691412120003B (rev1).pdf \| 156.3 KB IGS Download_IGES_691412120003B (rev1).iges \| 1.4 MB STP Download_STP_691412120003B (rev1).stp \| 536.8 KB	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	3	Screwless	PCB	Nein	45°	14 to 20 (AWG) 2.08 to 0.518 (mm²)	612690 691001
691412120004B	SPEC	7 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-TBL_Spring Clamp (rev25a).IntLib \| 37.6 MB CDS Cadence_WR-TBL (rev25a).zip \| 360.6 MB EAG Eagle_WR-TBL Spring Clamp (rev23b).lbr \| 2.5 MB CAD-Dateien ZIP 3D 3D_691412120004B (rev1).pdf \| 157.1 KB IGS Download_IGES_691412120004B (rev1).iges \| 1.4 MB STP 691412120004B (rev1).stp \| 537.6 KB	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	4	Screwless	PCB	Nein	45°	14 to 20 (AWG) 2.08 to 0.518 (mm²)	–
691412120005B	SPEC	7 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-TBL_Spring Clamp (rev25a).IntLib \| 37.6 MB CDS Cadence_WR-TBL (rev25a).zip \| 360.6 MB EAG Eagle_WR-TBL Spring Clamp (rev23b).lbr \| 2.5 MB CAD-Dateien ZIP 3D 3D_691412120005B (rev1).pdf \| 157.9 KB IGS Download_IGES_691412120005B (rev1).iges \| 1.4 MB STP 691412120005B (rev1).stp \| 538.4 KB	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	5	Screwless	PCB	Nein	45°	14 to 20 (AWG) 2.08 to 0.518 (mm²)	–
691412120006B	SPEC	7 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-TBL_Spring Clamp (rev25a).IntLib \| 37.6 MB CDS Cadence_WR-TBL (rev25a).zip \| 360.6 MB EAG Eagle_WR-TBL Spring Clamp (rev23b).lbr \| 2.5 MB CAD-Dateien ZIP 3D 3D_691412120006B (rev1).pdf \| 158.7 KB IGS Download_IGES_691412120006B (rev1).iges \| 1.4 MB STP 691412120006B (rev1).stp \| 539.2 KB	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	6	Screwless	PCB	Nein	45°	14 to 20 (AWG) 2.08 to 0.518 (mm²)	–
691412120007B	SPEC	7 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-TBL_Spring Clamp (rev25a).IntLib \| 37.6 MB CDS Cadence_WR-TBL (rev25a).zip \| 360.6 MB EAG Eagle_WR-TBL Spring Clamp (rev23b).lbr \| 2.5 MB CAD-Dateien ZIP 3D 3D_691412120007B (rev1).pdf \| 159.5 KB IGS Download_IGES_691412120007B (rev1).iges \| 1.4 MB STP 691412120007B (rev1).stp \| 540 KB	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	7	Screwless	PCB	Nein	45°	14 to 20 (AWG) 2.08 to 0.518 (mm²)	–
691412120008B	SPEC	7 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-TBL_Spring Clamp (rev25a).IntLib \| 37.6 MB CDS Cadence_WR-TBL (rev25a).zip \| 360.6 MB EAG Eagle_WR-TBL Spring Clamp (rev23b).lbr \| 2.5 MB CAD-Dateien ZIP 3D 3D_691412120008B (rev1).pdf \| 160.3 KB IGS Download_IGES_691412120008B (rev1).iges \| 1.4 MB STP 691412120008B (rev1).stp \| 540.8 KB	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	8	Screwless	PCB	Nein	45°	14 to 20 (AWG) 2.08 to 0.518 (mm²)	–
691412120009B	SPEC	7 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-TBL_Spring Clamp (rev25a).IntLib \| 37.6 MB CDS Cadence_WR-TBL (rev25a).zip \| 360.6 MB EAG Eagle_WR-TBL Spring Clamp (rev23b).lbr \| 2.5 MB CAD-Dateien ZIP 3D 3D_691412120009B (rev1).pdf \| 161.1 KB IGS Download_IGES_691412120009B (rev1).iges \| 1.4 MB STP 691412120009B (rev1).stp \| 541.6 KB	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	9	Screwless	PCB	Nein	45°	14 to 20 (AWG) 2.08 to 0.518 (mm²)	–
691412120010B	SPEC	7 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-TBL_Spring Clamp (rev25a).IntLib \| 37.6 MB CDS Cadence_WR-TBL (rev25a).zip \| 360.6 MB EAG Eagle_WR-TBL Spring Clamp (rev23b).lbr \| 2.5 MB CAD-Dateien ZIP 3D 3D_691412120010B (rev1).pdf \| 161.9 KB IGS Download_IGES_691412120010B (rev1).iges \| 1.4 MB STP 691412120010B (rev1).stp \| 542.4 KB	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	10	Screwless	PCB	Nein	45°	14 to 20 (AWG) 2.08 to 0.518 (mm²)	–
691412120011B	SPEC	7 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-TBL_Spring Clamp (rev25a).IntLib \| 37.6 MB CDS Cadence_WR-TBL (rev25a).zip \| 360.6 MB EAG Eagle_WR-TBL Spring Clamp (rev23b).lbr \| 2.5 MB CAD-Dateien ZIP 3D 3D_691412120011B (rev1).pdf \| 162.7 KB IGS Download_IGES_691412120011B (rev1).iges \| 1.4 MB STP 691412120011B (rev1).stp \| 543.3 KB	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	11	Screwless	PCB	Nein	45°	14 to 20 (AWG) 2.08 to 0.518 (mm²)	–
691412120012B	SPEC	7 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-TBL_Spring Clamp (rev25a).IntLib \| 37.6 MB CDS Cadence_WR-TBL (rev25a).zip \| 360.6 MB EAG Eagle_WR-TBL Spring Clamp (rev23b).lbr \| 2.5 MB CAD-Dateien ZIP 3D 3D_691412120012B (rev1).pdf \| 163.5 KB IGS Download_IGES_691412120012B (rev1).iges \| 1.4 MB STP 691412120012B (rev1).stp \| 544 KB	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	12	Screwless	PCB	Nein	45°	14 to 20 (AWG) 2.08 to 0.518 (mm²)	–
691412120013B	SPEC	7 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-TBL_Spring Clamp (rev25a).IntLib \| 37.6 MB CDS Cadence_WR-TBL (rev25a).zip \| 360.6 MB EAG Eagle_WR-TBL Spring Clamp (rev23b).lbr \| 2.5 MB CAD-Dateien ZIP 3D 3D_691412120013B (rev1).pdf \| 164.4 KB IGS Download_IGES_691412120013B (rev1).iges \| 1.4 MB STP 691412120013B (rev1).stp \| 544.9 KB	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	13	Screwless	PCB	Nein	45°	14 to 20 (AWG) 2.08 to 0.518 (mm²)	–

Artikel Nr.	Datenblatt
691412120002B	SPEC
691412120003B	SPEC
691412120004B	SPEC
691412120005B	SPEC
691412120006B	SPEC
691412120007B	SPEC
691412120008B	SPEC
691412120009B	SPEC
691412120010B	SPEC
691412120011B	SPEC
691412120012B	SPEC
691412120013B	SPEC

Muster

Artikel Nr.	Datenblatt	Downloads	Status	Pins (Value)	Anwendung	PCB/Kabel/Panel	Modularity	Typ	Wire Section	Design Kit	Muster

Terminal Blocks - Standard, Personalized & Highly Customized

Tailored to your needs

Custom & Standard Terminal Blocks

Neben einem Portfolio von mehr als 2000 Standardbauteilen, bietet Würth Elektronik verschiedene Möglichkeiten, die Produkte auf Ihre spezifischen Anforderungen zuzuschneiden. Personalisierte Modifikationen von Standard Terminal Blocks sind bei kleinen bis mittleren Stückzahlen als besonderer Service innerhalb weniger Tage verfügbar. Komplett kundenspezifische Lösungen sind in hohen Stückzahlen innerhalb weniger Wochen möglich. Eigene Konstruktion, Werkzeugbau und Prototypenbau stellen sicher, dass alle kundenspezifischen Anforderungen erfüllt werden.
