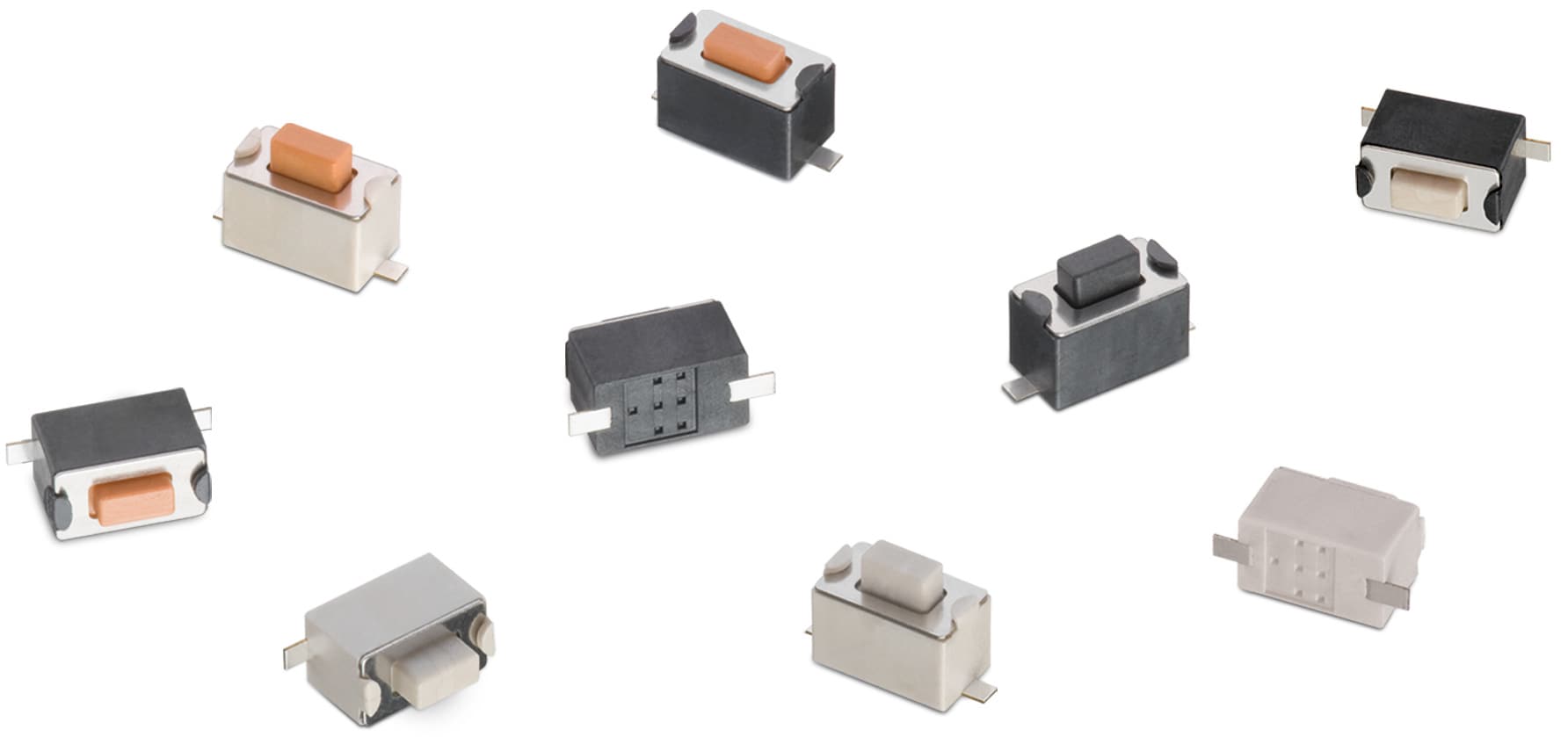

WS-TASV SMT Tact Switch 6.0x3.5 mm

General Information
Betriebstemperatur	-40 °C up to +85 °C
Waschbar	Nein
Schutzart	None

Material Properties
Actuatormaterial	LCP
Actuator Brennbarkeitsklasse	UL94 V-0
Rahmenmaterial	LCP
Rahmen Brennbarkeitsklasse	UL94 V-0
Kontaktbeschichtung	Silber
Anschlussbeschichtung	Silber

Electrical Properties
I_R	50 mA
V_R	12 V (DC)
ursprünglicher Kontaktwiderstand	100 mΩ
R_ISO	100 MΩ
Spannungsfestigkeit	250 V (AC)

Mechanical Properties
Betätigungskraft	160 g; 260 g; 360 g
Elektrische Lebensdauer	30000 Cycles; 50000 Cycles

Packaging Properties
Verpackung	Tape and Reel

Application Notes

SN015 Kontakt-Entprellschaltung für Schalter
PDF

Artikeldaten

Artikeldaten filtern

Artikel in 0 Produktserien anzeigen

Artikel in 0 Produktserien

Alle zurücksetzen

Artikel Nr.	Datenblatt	Downloads	Status	H(mm)	Betätigungskraft(g)	Elektrische Lebensdauer(Cycles)	Actuator-Farbe	Waschbar	Dampfphasenprozess	MusterVerfügbarkeit & Muster
434121043816	SPEC4.3 mm, 160 g, 50000 Cycles Anstehende PCN Aufgrund einer anstehenden PCN wird in Kürze eine Änderung am Bauteil durchgeführt. Anbei finden Sie die entsprechende PCN. Bei weiteren Fragen wenden Sie sich bitte an Ihren Vertriebsmitarbeiter. SPEC Datenblatt PCN PCN Dokument	Verfügbarkeit –	Downloads6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WS-TASV (rev26a).IntLib \| 2.1 MB CDS Cadence_WS-TASV (rev26a).zip \| 14 MB EAG Eagle_WS-TASV (rev26a).lbr \| 460.5 KB KIC KiCad_WS-TASV (rev26b).zip \| 3.8 MB CAD-Dateien ZIP IGS 434121043816 (rev1).igs \| 502.3 KB STP 434121043816 (rev1).stp \| 183.4 KB Alle 6 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Höhe4.3 mm	Betätigungskraft160 g	Elektrische Lebensdauer50000 Cycles	Actuator farbeSchwarz	WaschbarNein	Dampfphasenprozessnicht spezifiziert	–Verfügbarkeit prüfen
434111043826	SPEC4.3 mm, 260 g, 30000 Cycles Anstehende PCN Aufgrund einer anstehenden PCN wird in Kürze eine Änderung am Bauteil durchgeführt. Anbei finden Sie die entsprechende PCN. Bei weiteren Fragen wenden Sie sich bitte an Ihren Vertriebsmitarbeiter. SPEC Datenblatt PCN PCN Dokument	Verfügbarkeit –	Downloads6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WS-TASV (rev26a).IntLib \| 2.1 MB CDS Cadence_WS-TASV (rev26a).zip \| 14 MB EAG Eagle_WS-TASV (rev26a).lbr \| 460.5 KB KIC KiCad_WS-TASV (rev26b).zip \| 3.8 MB CAD-Dateien ZIP IGS 434111043826 (rev1).igs \| 502.3 KB STP 434111043826 (rev1).stp \| 183.4 KB Alle 6 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Höhe4.3 mm	Betätigungskraft260 g	Elektrische Lebensdauer30000 Cycles	Actuator farbeWeiß	WaschbarNein	Dampfphasenprozessnicht spezifiziert	–Verfügbarkeit prüfen
434121043836	SPEC4.3 mm, 360 g, 50000 Cycles Anstehende PCN Aufgrund einer anstehenden PCN wird in Kürze eine Änderung am Bauteil durchgeführt. Anbei finden Sie die entsprechende PCN. Bei weiteren Fragen wenden Sie sich bitte an Ihren Vertriebsmitarbeiter. SPEC Datenblatt PCN PCN Dokument	Verfügbarkeit –	Downloads6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WS-TASV (rev26a).IntLib \| 2.1 MB CDS Cadence_WS-TASV (rev26a).zip \| 14 MB EAG Eagle_WS-TASV (rev26a).lbr \| 460.5 KB KIC KiCad_WS-TASV (rev26b).zip \| 3.8 MB CAD-Dateien ZIP IGS 434121043836 (rev1).igs \| 502.3 KB STP 434121043836 (rev1).stp \| 183.4 KB Alle 6 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Höhe4.3 mm	Betätigungskraft360 g	Elektrische Lebensdauer50000 Cycles	Actuator farbeLachsrosa	WaschbarNein	Dampfphasenprozessnicht spezifiziert	–Verfügbarkeit prüfen
434121050816	SPEC5 mm, 160 g, 50000 Cycles Anstehende PCN Aufgrund einer anstehenden PCN wird in Kürze eine Änderung am Bauteil durchgeführt. Anbei finden Sie die entsprechende PCN. Bei weiteren Fragen wenden Sie sich bitte an Ihren Vertriebsmitarbeiter. SPEC Datenblatt PCN PCN Dokument	Verfügbarkeit –	Downloads6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WS-TASV (rev26a).IntLib \| 2.1 MB CDS Cadence_WS-TASV (rev26a).zip \| 14 MB EAG Eagle_WS-TASV (rev26a).lbr \| 460.5 KB KIC KiCad_WS-TASV (rev26b).zip \| 3.8 MB CAD-Dateien ZIP IGS 434121050816 (rev1).igs \| 577.7 KB STP 434121050816 (rev1).stp \| 158.1 KB Alle 6 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Höhe5 mm	Betätigungskraft160 g	Elektrische Lebensdauer50000 Cycles	Actuator farbeSchwarz	WaschbarNein	Dampfphasenprozessnicht spezifiziert	–Verfügbarkeit prüfen
434111050826	SPEC5 mm, 260 g, 30000 Cycles Anstehende PCN Aufgrund einer anstehenden PCN wird in Kürze eine Änderung am Bauteil durchgeführt. Anbei finden Sie die entsprechende PCN. Bei weiteren Fragen wenden Sie sich bitte an Ihren Vertriebsmitarbeiter. SPEC Datenblatt PCN PCN Dokument	Verfügbarkeit –	Downloads6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WS-TASV (rev26a).IntLib \| 2.1 MB CDS Cadence_WS-TASV (rev26a).zip \| 14 MB EAG Eagle_WS-TASV (rev26a).lbr \| 460.5 KB KIC KiCad_WS-TASV (rev26b).zip \| 3.8 MB CAD-Dateien ZIP IGS 434111050826 (rev1).igs \| 577.7 KB STP 434111050826 (rev1).stp \| 158.1 KB Alle 6 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Höhe5 mm	Betätigungskraft260 g	Elektrische Lebensdauer30000 Cycles	Actuator farbeWeiß	WaschbarNein	Dampfphasenprozessnicht spezifiziert	–Verfügbarkeit prüfen
434121050836	SPEC5 mm, 360 g, 50000 Cycles Anstehende PCN Aufgrund einer anstehenden PCN wird in Kürze eine Änderung am Bauteil durchgeführt. Anbei finden Sie die entsprechende PCN. Bei weiteren Fragen wenden Sie sich bitte an Ihren Vertriebsmitarbeiter. SPEC Datenblatt PCN PCN Dokument	Verfügbarkeit –	Downloads6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WS-TASV (rev26a).IntLib \| 2.1 MB CDS Cadence_WS-TASV (rev26a).zip \| 14 MB EAG Eagle_WS-TASV (rev26a).lbr \| 460.5 KB KIC KiCad_WS-TASV (rev26b).zip \| 3.8 MB CAD-Dateien ZIP IGS 434121050836 (rev1).igs \| 577.7 KB STP 434121050836 (rev1).stp \| 158.1 KB Alle 6 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Höhe5 mm	Betätigungskraft360 g	Elektrische Lebensdauer50000 Cycles	Actuator farbeLachsrosa	WaschbarNein	Dampfphasenprozessnicht spezifiziert	–Verfügbarkeit prüfen

Erwartete Verfügbarkeit	Eingehender Bestand	Menge
Aktuelle Verfügbarkeit	–	–

#TimetoSwitch

Kurzhubtaster

#TimetoSwitch

Kurzhubtaster

Die Kurzhubtaster von Würth Elektronik zeichnen sich durch Zuverlässigkeit und eine hohe Nutzungsdauer aus. Alle metallischen Elemente werden auf die Korrosionsresistenz mit einem 48-stündigen Salz-Nebel-Test geprüft. Polyimid-Folie oder Silikoneinsätze schützen den Kurzhubtaster auch bei extremen Einsatzbedingungen.

Produktvorteile:
