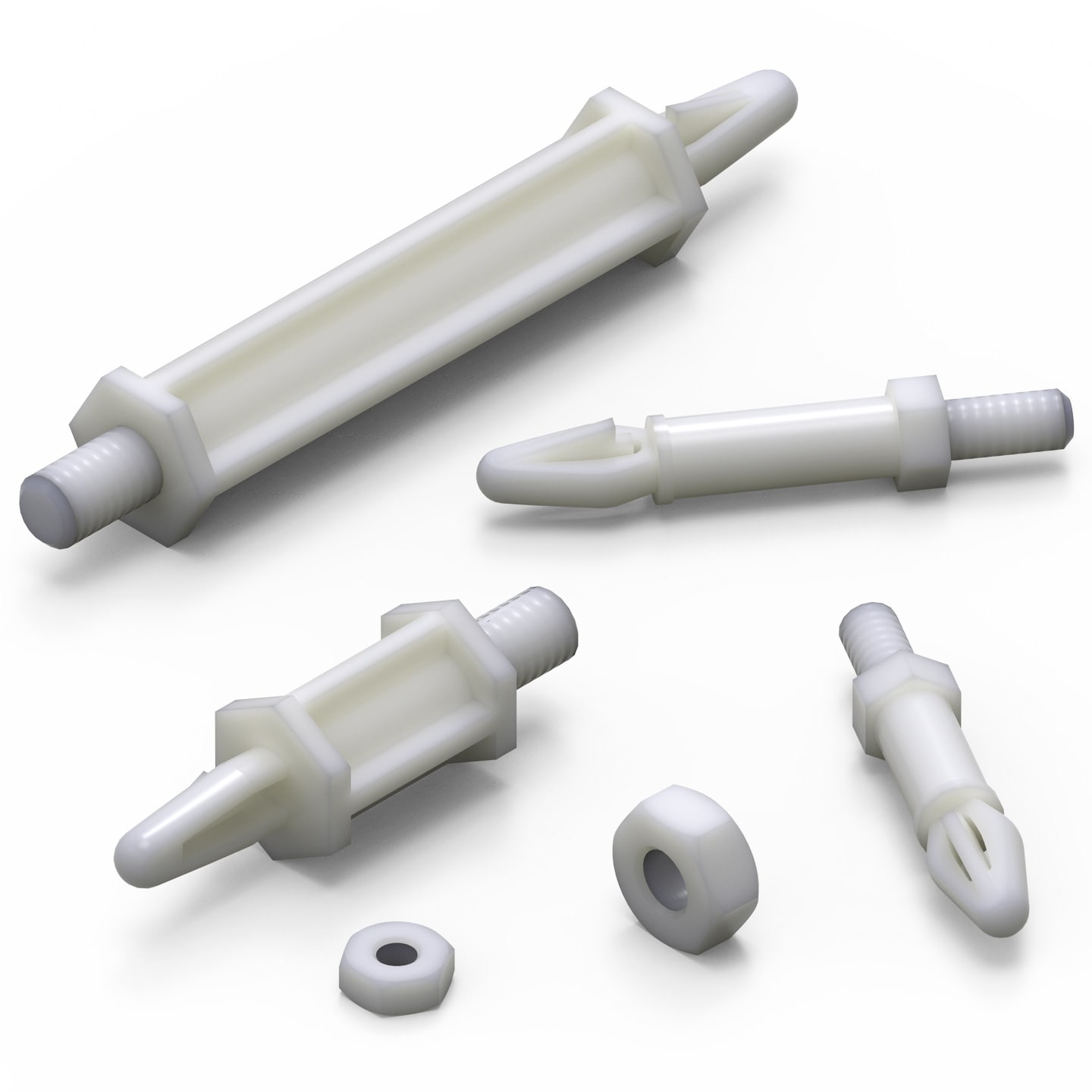

WA-SNTE Snap-In Stop Spacer for Printed Circuit Boards

Anwendung

Abstandshalter für Leiterplatten. Befestigung des Abstandshalter mit Mutter.
Mutter bitte extra bestellen.
Gewindegröße M3: 709 940 300 (1000 Stk.).
Gewindegröße M4: 709 940 400 (1000 Stk.).

General Information
Material	Nylon 66
Farbe	Natur
Brennbarkeitsklasse	UL94 V-2
Betriebstemperatur	-30 °C up to +85 °C

Packaging Properties
Verpackung	Beutel

Artikeldaten

Artikeldaten filtern

Artikel in 0 Produktserien anzeigen

Artikel in 0 Produktserien

Alle zurücksetzen

	Artikel Nr.	Datenblatt	Downloads	Status	L (mm)	T_o	T_i	f (mm)	Design Kit	Board	Muster
	709905611	3.2 mm, M3, –	Downloads 3 Dateien CAD-Dateien ZIP 3D 3D_709905611 (rev1).pdf \| 58.5 KB IGS Download_IGS_709905611 (rev1).igs \| 329.7 KB STP Download_STEP_709905611 (rev1).stp \| 181.3 KB Alle 3 Dateien als ZIP herunterladen ZIP	Status Aktiv i \| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Länge 3.2 mm	Außengewinde M3	–	Bohrung in Blende 3.18 mm	Design Kit 700999	Board –
	709905621	4.8 mm, M3, –	Downloads 3 Dateien CAD-Dateien ZIP 3D 3D_709905621 (rev1).pdf \| 62.2 KB IGS Download_IGS_709905621 (rev1).igs \| 330.6 KB STP Download_STEP_709905621 (rev1).stp \| 101.3 KB Alle 3 Dateien als ZIP herunterladen ZIP	Status Aktiv i \| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Länge 4.8 mm	Außengewinde M3	–	Bohrung in Blende 3.18 mm	Design Kit –	Board –
	709905631	6.4 mm, M3, –	Downloads 3 Dateien CAD-Dateien ZIP 3D 3D_709905631 (rev1).pdf \| 61.3 KB IGS Download_IGS_709905631 (rev1).igs \| 330.6 KB STP Download_STEP_709905631 (rev1).stp \| 101.3 KB Alle 3 Dateien als ZIP herunterladen ZIP	Status Aktiv i \| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Länge 6.4 mm	Außengewinde M3	–	Bohrung in Blende 3.18 mm	Design Kit –	Board 700990
	709905610	6.4 mm, M4, –	Downloads 3 Dateien CAD-Dateien ZIP 3D 3D_709905610 (rev1).pdf \| 51.4 KB IGS Download_IGS_709905610 (rev1).igs \| 401.2 KB STP Download_STEP_709905610 (rev1).stp \| 141 KB Alle 3 Dateien als ZIP herunterladen ZIP	Status Aktiv i \| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Länge 6.4 mm	Außengewinde M4	–	Bohrung in Blende 4 mm	Design Kit 700999	Board –
	709905641	7.9 mm, M3, –	Downloads 3 Dateien CAD-Dateien ZIP 3D 3D_709905641 (rev1).pdf \| 58.5 KB IGS Download_IGS_709905641 (rev1).igs \| 330.6 KB STP Download_STEP_709905641 (rev1).stp \| 101.2 KB Alle 3 Dateien als ZIP herunterladen ZIP	Status Aktiv i \| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Länge 7.9 mm	Außengewinde M3	–	Bohrung in Blende 3.18 mm	Design Kit –	Board –
	709905651	9.5 mm, M3, –	Downloads 3 Dateien CAD-Dateien ZIP 3D 3D_709905651 (rev1).pdf \| 55.7 KB IGS Download_IGS_709905651 (rev1).igs \| 330.8 KB STP Download_STEP_709905651 (rev1).stp \| 180.8 KB Alle 3 Dateien als ZIP herunterladen ZIP	Status Aktiv i \| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Länge 9.5 mm	Außengewinde M3	–	Bohrung in Blende 3.18 mm	Design Kit 700999	Board –
	709905620	9.5 mm, M4, –	Downloads 3 Dateien CAD-Dateien ZIP 3D 3D_709905620 (rev1).pdf \| 50.3 KB IGS Download_IGS_709905620 (rev1).igs \| 401.9 KB STP Download_STEP_709905620 (rev1).stp \| 141 KB Alle 3 Dateien als ZIP herunterladen ZIP	Status Aktiv i \| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Länge 9.5 mm	Außengewinde M4	–	Bohrung in Blende 4 mm	Design Kit –	Board –
	709905661	11.1 mm, M3, –	Downloads 3 Dateien CAD-Dateien ZIP 3D 3D_709905661 (rev1).pdf \| 59.4 KB IGS Download_IGS_709905661 (rev1).igs \| 331 KB STP Download_STEP_709905661 (rev1).stp \| 101.2 KB Alle 3 Dateien als ZIP herunterladen ZIP	Status Aktiv i \| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Länge 11.1 mm	Außengewinde M3	–	Bohrung in Blende 3.18 mm	Design Kit –	Board –
	709905671	12.7 mm, M3, –	Downloads 3 Dateien CAD-Dateien ZIP 3D 3D_709905671 (rev1).pdf \| 62.4 KB IGS Download_IGS_709905671 (rev1).igs \| 330.6 KB STP Download_STEP_709905671 (rev1).stp \| 101.2 KB Alle 3 Dateien als ZIP herunterladen ZIP	Status Aktiv i \| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Länge 12.7 mm	Außengewinde M3	–	Bohrung in Blende 3.18 mm	Design Kit –	Board –
	709905630	12.7 mm, M4, –	Downloads 3 Dateien CAD-Dateien ZIP 3D 3D_709905630 (rev1).pdf \| 49.2 KB IGS Download_IGS_709905630 (rev1).igs \| 402.7 KB STP Download_STEP_709905630 (rev1).stp \| 141 KB Alle 3 Dateien als ZIP herunterladen ZIP	Status Aktiv i \| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Länge 12.7 mm	Außengewinde M4	–	Bohrung in Blende 4 mm	Design Kit 700999	Board –
	709905681	14.3 mm, M3, –	Downloads 3 Dateien CAD-Dateien ZIP 3D 3D_709905681 (rev1).pdf \| 63.9 KB IGS Download_IGS_709905681 (rev1).igs \| 330.5 KB STP Download_STEP_709905681 (rev1).stp \| 101.2 KB Alle 3 Dateien als ZIP herunterladen ZIP	Status Aktiv i \| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Länge 14.3 mm	Außengewinde M3	–	Bohrung in Blende 3.18 mm	Design Kit 700999	Board –
	709905691	15.9 mm, M3, –	Downloads 3 Dateien CAD-Dateien ZIP 3D 3D_709905691 (rev1).pdf \| 63.7 KB IGS Download_IGS_709905691 (rev1).igs \| 329.9 KB STP Download_STEP_709905691 (rev1).stp \| 101.2 KB Alle 3 Dateien als ZIP herunterladen ZIP	Status Aktiv i \| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Länge 15.9 mm	Außengewinde M3	–	Bohrung in Blende 3.18 mm	Design Kit –	Board –
	709905640	15.9 mm, M4, –	Downloads 3 Dateien CAD-Dateien ZIP 3D 3D_709905640 (rev1).pdf \| 47.6 KB IGS Download_IGS_709905640 (rev1).igs \| 402.1 KB STP Download_STEP_709905640 (rev1).stp \| 141 KB Alle 3 Dateien als ZIP herunterladen ZIP	Status Aktiv i \| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Länge 15.9 mm	Außengewinde M4	–	Bohrung in Blende 4 mm	Design Kit –	Board –
	709905650	19.1 mm, M4, –	Downloads 3 Dateien CAD-Dateien ZIP 3D 3D_709905650 (rev1).pdf \| 46.5 KB IGS Download_IGS_709905650 (rev1).igs \| 402.3 KB STP Download_STEP_709905650 (rev1).stp \| 141 KB Alle 3 Dateien als ZIP herunterladen ZIP	Status Aktiv i \| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Länge 19.1 mm	Außengewinde M4	–	Bohrung in Blende 4 mm	Design Kit –	Board –
	709905660	22.2 mm, M4, –	Downloads 3 Dateien CAD-Dateien ZIP 3D 3D_709905660 (rev1).pdf \| 46.1 KB IGS Download_IGS_709905660 (rev1).igs \| 402.1 KB STP Download_STEP_709905660 (rev1).stp \| 141 KB Alle 3 Dateien als ZIP herunterladen ZIP	Status Aktiv i \| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Länge 22.2 mm	Außengewinde M4	–	Bohrung in Blende 4 mm	Design Kit 700999	Board 700990
	709905670	28.6 mm, M4, –	Downloads 3 Dateien CAD-Dateien ZIP 3D 3D_709905670 (rev1).pdf \| 50.9 KB IGS Download_IGS_709905670 (rev1).igs \| 402.7 KB STP Download_STEP_709905670 (rev1).stp \| 141 KB Alle 3 Dateien als ZIP herunterladen ZIP	Status Aktiv i \| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Länge 28.6 mm	Außengewinde M4	–	Bohrung in Blende 4 mm	Design Kit –	Board –
	709905680	35.7 mm, M4, –	Downloads 3 Dateien CAD-Dateien ZIP 3D 3D_709905680 (rev1).pdf \| 49.6 KB IGS Download_IGS_709905680 (rev1).igs \| 401.4 KB STP Download_STEP_709905680 (rev1).stp \| 141 KB Alle 3 Dateien als ZIP herunterladen ZIP	Status Aktiv i \| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Länge 35.7 mm	Außengewinde M4	–	Bohrung in Blende 4 mm	Design Kit –	Board –
	709940400	–, –, M4	Downloads 3 Dateien CAD-Dateien ZIP 3D 3D_709940400 (rev1).pdf \| 53.1 KB IGS Download_IGS_709940400 (rev1).igs \| 221.3 KB STP Download_STEP_709940400 (rev1).stp \| 61.5 KB Alle 3 Dateien als ZIP herunterladen ZIP	Status Aktiv i \| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	–	–	Innengewinde M4	–	Design Kit 700999	Board 700990
	709940300	–, –, M3	Downloads 3 Dateien CAD-Dateien ZIP 3D 3D_709940300 (rev1).pdf \| 56.4 KB IGS Download_IGS_709940300 (rev1).igs \| 217.9 KB STP Downloads_STEP_709940300 (rev1).stp \| 60.7 KB Alle 3 Dateien als ZIP herunterladen ZIP	Status Aktiv i \| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	–	–	Innengewinde M3	–	Design Kit 700999	Board 700990

Sortimente

Artikel dieser Produktserie finden Sie in den folgenden Sortimenten:

Board ASSEMBLY Spacer

Design Kit Assembly Technology - Plastic
