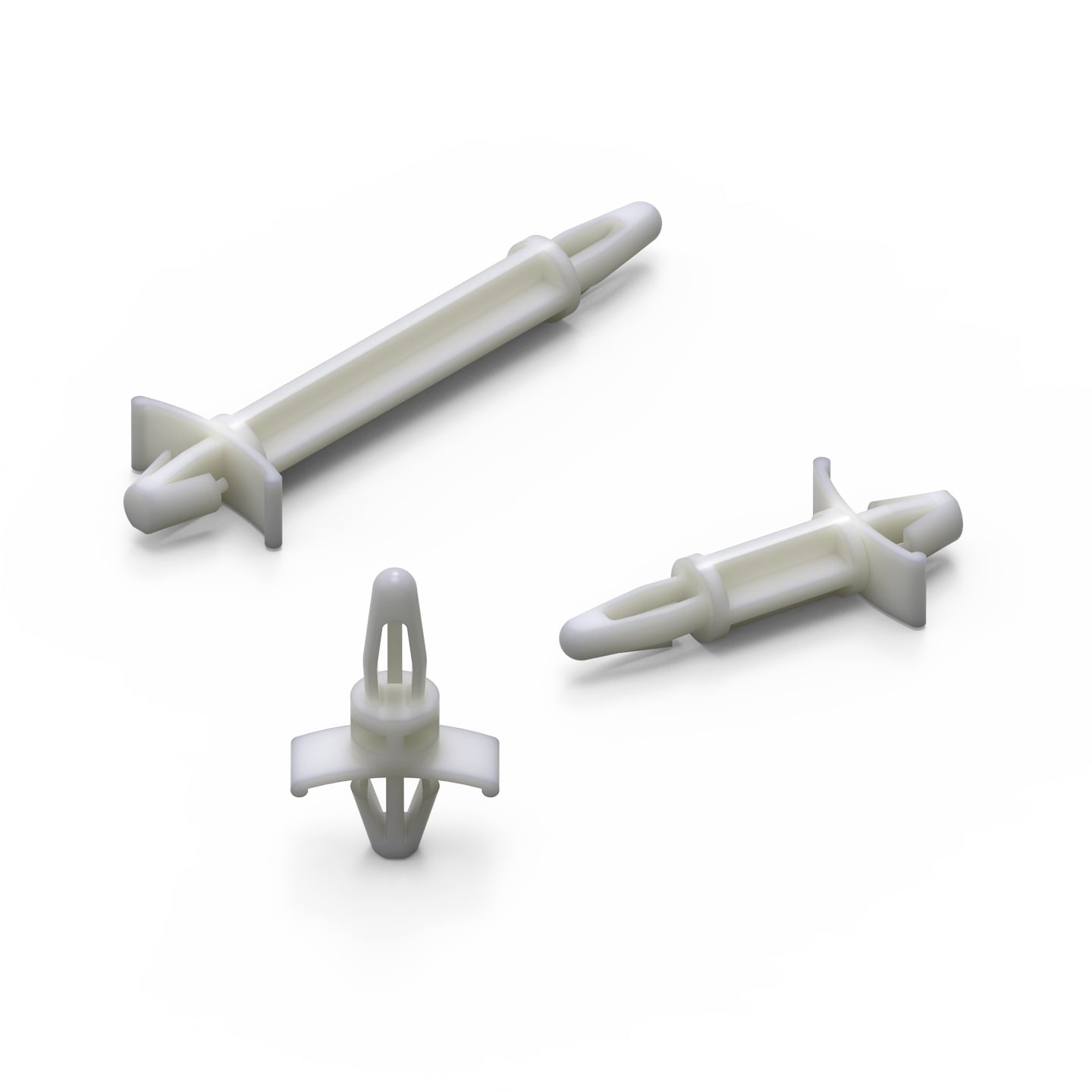

WA-SNSN Snap-In Stop Spacer

Anwendung

Kein Werkzeug zur Montage erforderlich
Seitlich der Halterung erlaubt der Kopf mit Anker die Rastmechanik. Der Abstandshalter wird eingerastet und kann durch leichten Fingerdruck wieder herausgezogen werden
Wiederverwendbar

General Information
Material	PA66
Farbe	Natur
Brennbarkeitsklasse	UL94 V-2
Betriebstemperatur	-30 °C up to +85 °C

Artikeldaten

Artikeldaten filtern

Artikel in 0 Produktserien anzeigen

Artikel in 0 Produktserien

Alle zurücksetzen

	Artikel Nr.	Datenblatt	Downloads	Status	L (mm)	f (mm)	Design Kit	Board	Muster
	709400500	3.5 mm, 4.8 mm	Downloads 3 Dateien CAD-Dateien ZIP 3D 3D_709400500 (rev1).pdf \| 133.5 KB IGS Downloads_IGS_709400500 (rev1).igs \| 789 KB STP Downloads_STEP_709400500 (rev1).stp \| 386.7 KB Alle 3 Dateien als ZIP herunterladen ZIP	Status Aktiv i \| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Länge 3.5 mm	Bohrung in Blende 4.8 mm	Design Kit –	Board –
	709401000	4.8 mm, 4.8 mm	Downloads 3 Dateien CAD-Dateien ZIP 3D 3D_709401000 (rev1).pdf \| 133.4 KB IGS Downloads_IGS_709401000 (rev1).igs \| 790.3 KB STP Downloads_STEP_709401000 (rev1).stp \| 157.2 KB Alle 3 Dateien als ZIP herunterladen ZIP	Status Aktiv i \| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Länge 4.8 mm	Bohrung in Blende 4.8 mm	Design Kit 700999	Board 700990
	709401500	6 mm, 4.8 mm	Downloads 2 Dateien CAD-Dateien ZIP IGS Downloads_IGS_709401500 (rev1).igs \| 790.9 KB STP Downloads_STEP_709401500 (rev1).stp \| 386.8 KB Alle 2 Dateien als ZIP herunterladen ZIP	Status Aktiv i \| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Länge 6 mm	Bohrung in Blende 4.8 mm	Design Kit –	Board –
	709402000	6.4 mm, 4.8 mm	Downloads 3 Dateien CAD-Dateien ZIP 3D 3D_709402000 (rev1).pdf \| 131.5 KB IGS Downloads_IGS_709402000 (rev1).igs \| 790.4 KB STP Downloads_STEP_709402000 (rev1).stp \| 386.8 KB Alle 3 Dateien als ZIP herunterladen ZIP	Status Aktiv i \| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Länge 6.4 mm	Bohrung in Blende 4.8 mm	Design Kit 700999	Board –
	709402500	7.9 mm, 4.8 mm	Downloads 3 Dateien CAD-Dateien ZIP 3D 3D_709402500 (rev1).pdf \| 121.4 KB IGS Downloads_IGS_709402500 (rev1).igs \| 791.2 KB STP Downloads_STEP_709402500 (rev1).stp \| 386.8 KB Alle 3 Dateien als ZIP herunterladen ZIP	Status Aktiv i \| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Länge 7.9 mm	Bohrung in Blende 4.8 mm	Design Kit –	Board –
	709403000	9.5 mm, 4.8 mm	Downloads 3 Dateien CAD-Dateien ZIP 3D 3D_709403000 (rev1).pdf \| 119.6 KB IGS Downloads_IGS_709403000 (rev1).igs \| 792.1 KB STP Downloads_STEP_709403000 (rev1).stp \| 386.6 KB Alle 3 Dateien als ZIP herunterladen ZIP	Status Aktiv i \| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Länge 9.5 mm	Bohrung in Blende 4.8 mm	Design Kit 700999	Board –
	709403500	11.1 mm, 4.8 mm	Downloads 3 Dateien CAD-Dateien ZIP 3D 3D_709403500 (rev1).pdf \| 100.5 KB IGS Downloads_IGS_709403500 (rev1).igs \| 792.1 KB STP Downloads_STEP_709403500 (rev1).stp \| 386.5 KB Alle 3 Dateien als ZIP herunterladen ZIP	Status Aktiv i \| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Länge 11.1 mm	Bohrung in Blende 4.8 mm	Design Kit –	Board –
	709404000	12.7 mm, 4.8 mm	Downloads 3 Dateien CAD-Dateien ZIP 3D 3D_709404000 (rev1).pdf \| 114.9 KB IGS Downloads_IGS_709404000 (rev1).igs \| 792.3 KB STP Downloads_STEP_709404000 (rev1).stp \| 386.5 KB Alle 3 Dateien als ZIP herunterladen ZIP	Status Aktiv i \| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Länge 12.7 mm	Bohrung in Blende 4.8 mm	Design Kit –	Board –
	709404500	15.9 mm, 4.8 mm	Downloads 3 Dateien CAD-Dateien ZIP 3D 3D_709404500 (rev1).pdf \| 112.3 KB IGS Downloads_IGS_709404500 (rev1).igs \| 793.5 KB STP Downloads_STEP_709404500 (rev1).stp \| 386.6 KB Alle 3 Dateien als ZIP herunterladen ZIP	Status Aktiv i \| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Länge 15.9 mm	Bohrung in Blende 4.8 mm	Design Kit 700999	Board –
	709405000	19.1 mm, 4.8 mm	Downloads 3 Dateien CAD-Dateien ZIP 3D 3D_709405000 (rev1).pdf \| 109.7 KB IGS Downloads_IGS_709405000 (rev1).igs \| 793.2 KB STP Downloads_STEP_709405000 (rev1).stp \| 386.5 KB Alle 3 Dateien als ZIP herunterladen ZIP	Status Aktiv i \| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Länge 19.1 mm	Bohrung in Blende 4.8 mm	Design Kit –	Board –
	709405500	22.2 mm, 4.8 mm	Downloads 3 Dateien CAD-Dateien ZIP 3D 3D_709405500 (rev1).pdf \| 106.9 KB IGS Downloads_IGS_709405500 (rev1).igs \| 793.5 KB STP Downloads_STEP_709405500 (rev1).stp \| 386.6 KB Alle 3 Dateien als ZIP herunterladen ZIP	Status Aktiv i \| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Länge 22.2 mm	Bohrung in Blende 4.8 mm	Design Kit –	Board –
	709406000	25.4 mm, 4.8 mm	Downloads 3 Dateien CAD-Dateien ZIP 3D 3D_709406000 (rev1).pdf \| 105.4 KB IGS Downloads_IGS_709406000 (rev1).igs \| 794.8 KB STP Downloads_STEP_709406000 (rev1).stp \| 386.6 KB Alle 3 Dateien als ZIP herunterladen ZIP	Status Aktiv i \| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Länge 25.4 mm	Bohrung in Blende 4.8 mm	Design Kit 700999	Board 700990
	709406500	28.6 mm, 4.8 mm	Downloads 3 Dateien CAD-Dateien ZIP 3D 3D_709406500 (rev1).pdf \| 103.4 KB IGS Downloads_IGS_709406500 (rev1).igs \| 795 KB STP Downloads_STEP_709406500 (rev1).stp \| 386.5 KB Alle 3 Dateien als ZIP herunterladen ZIP	Status Aktiv i \| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Länge 28.6 mm	Bohrung in Blende 4.8 mm	Design Kit –	Board –
	709407000	31.7 mm, 4.8 mm	Downloads 3 Dateien CAD-Dateien ZIP 3D 3D_709407000 (rev1).pdf \| 101.3 KB IGS Downloads_IGS_709407000 (rev1).igs \| 794.5 KB STP Downloads_STEP_709407000 (rev1).stp \| 386.5 KB Alle 3 Dateien als ZIP herunterladen ZIP	Status Aktiv i \| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Länge 31.7 mm	Bohrung in Blende 4.8 mm	Design Kit –	Board –
	709407500	34.9 mm, 4.8 mm	Downloads 3 Dateien CAD-Dateien ZIP 3D 3D_709407500 (rev1).pdf \| 100.1 KB IGS Downloads_IGS_709407500 (rev1).igs \| 795.8 KB STP Downloads_STEP_709407500 (rev1).stp \| 386.6 KB Alle 3 Dateien als ZIP herunterladen ZIP	Status Aktiv i \| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Länge 34.9 mm	Bohrung in Blende 4.8 mm	Design Kit –	Board –

Sortimente

Artikel dieser Produktserie finden Sie in den folgenden Sortimenten:

Board ASSEMBLY Spacer

Design Kit Assembly Technology - Plastic
