WA-SNRM Snap Rivet Mount Spacer | Elektromechanische Bauelemente | Würth Elektronik Produktkatalog

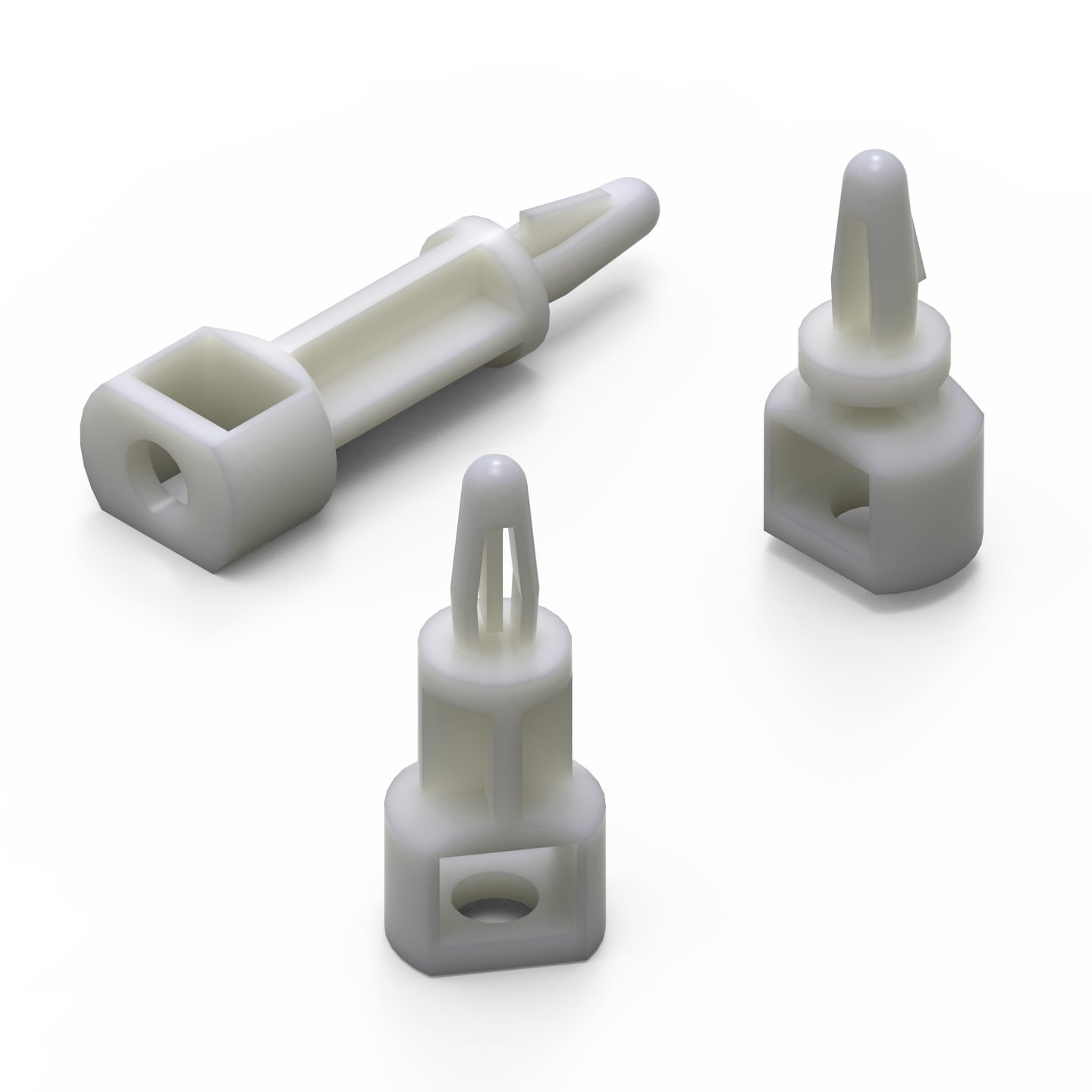

WA-SNRM Snap Rivet Mount Spacer

Anwendung

Diese Leiterplatten-Abstandshalter sind einseitig mit einem Snap-In für Plattenstärke 1.6mm und Bohrung 4.0mm ausgestattet.
Auf der gegenüberliegenden Seite erfolgt die Befestigung mittels Spreizniet, welche eine große Palette von verschiedenen Plattenstärken ermöglicht.

General Information
Betriebstemperatur	-30 °C up to +85 °C
Material	Nylon 66
Farbe	Natur
Brennbarkeitsklasse	UL94 V-2

Artikeldaten

Artikeldaten filtern

Artikel in 0 Produktserien anzeigen

Artikel in 0 Produktserien

Alle zurücksetzen

	Artikel Nr.	Datenblatt	Downloads	Status	L(mm)	f(mm)	Board	Design Kit	Muster
	709851000	9.5 mm, 4 mm	Downloads3 Dateien CAD-Dateien ZIP 3D 3D_709851000 (rev1).pdf \| 60.6 KB IGS Download_IGS_709851000 (rev1).igs \| 270.5 KB STP Download_STEP_709851000 (rev1).stp \| 51.5 KB Alle 3 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Länge9.5 mm	Bohrung in Blende4 mm	Board 700990	Design Kit 700999
	709852000	11.1 mm, 4 mm	Downloads3 Dateien CAD-Dateien ZIP 3D 3D_709852000 (rev1).pdf \| 60.3 KB IGS Download_IGS_709852000 (rev1).igs \| 368 KB STP Download_STEP_709852000 (rev1).stp \| 125 KB Alle 3 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Länge11.1 mm	Bohrung in Blende4 mm	Board –	Design Kit –
	709853000	12.7 mm, 4 mm	Downloads3 Dateien CAD-Dateien ZIP 3D 3D_709853000 (rev1).pdf \| 62.2 KB IGS Download_IGS_709853000 (rev1).igs \| 369.6 KB STP Download_STEP_709853000 (rev1).stp \| 125 KB Alle 3 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Länge12.7 mm	Bohrung in Blende4 mm	Board –	Design Kit 700999
	709854000	15.9 mm, 4 mm	Downloads3 Dateien CAD-Dateien ZIP 3D 3D_709854000 (rev1).pdf \| 60.6 KB IGS Download_IGS_709854000 (rev1).igs \| 370 KB STP Download_STEP_709854000 (rev1).stp \| 125 KB Alle 3 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Länge15.9 mm	Bohrung in Blende4 mm	Board –	Design Kit –
	709855000	19.1 mm, 4 mm	Downloads3 Dateien CAD-Dateien ZIP 3D 3D_709855000 (rev1).pdf \| 58.2 KB IGS Download_IGS_709855000 (rev1).igs \| 369.3 KB STP Download_STEP_709855000 (rev1).stp \| 125 KB Alle 3 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Länge19.1 mm	Bohrung in Blende4 mm	Board 700990	Design Kit 700999
	709856000	22.2 mm, 4 mm	Downloads3 Dateien CAD-Dateien ZIP 3D 3D_709856000 (rev1).pdf \| 54.5 KB IGS Download_IGS_709856000 (rev1).igs \| 369 KB STP Download_STEP_709856000 (rev1).stp \| 125 KB Alle 3 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Länge22.2 mm	Bohrung in Blende4 mm	Board –	Design Kit –
	709857000	25.4 mm, 4 mm	Downloads3 Dateien CAD-Dateien ZIP 3D 3D_709857000 (rev1).pdf \| 54 KB IGS Download_IGS_709857000 (rev1).igs \| 371.1 KB STP Download_STEP_709857000 (rev1).stp \| 125 KB Alle 3 Dateien als ZIP herunterladen ZIP	Status Aktivi\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	Länge25.4 mm	Bohrung in Blende4 mm	Board –	Design Kit 700999

Zubehör

WA-EXRV Spreiznieten

Sortimente

Artikel dieser Produktserie finden Sie in den folgenden Sortimenten:

Board ASSEMBLY Spacer

Design Kit Assembly Technology - Plastic
