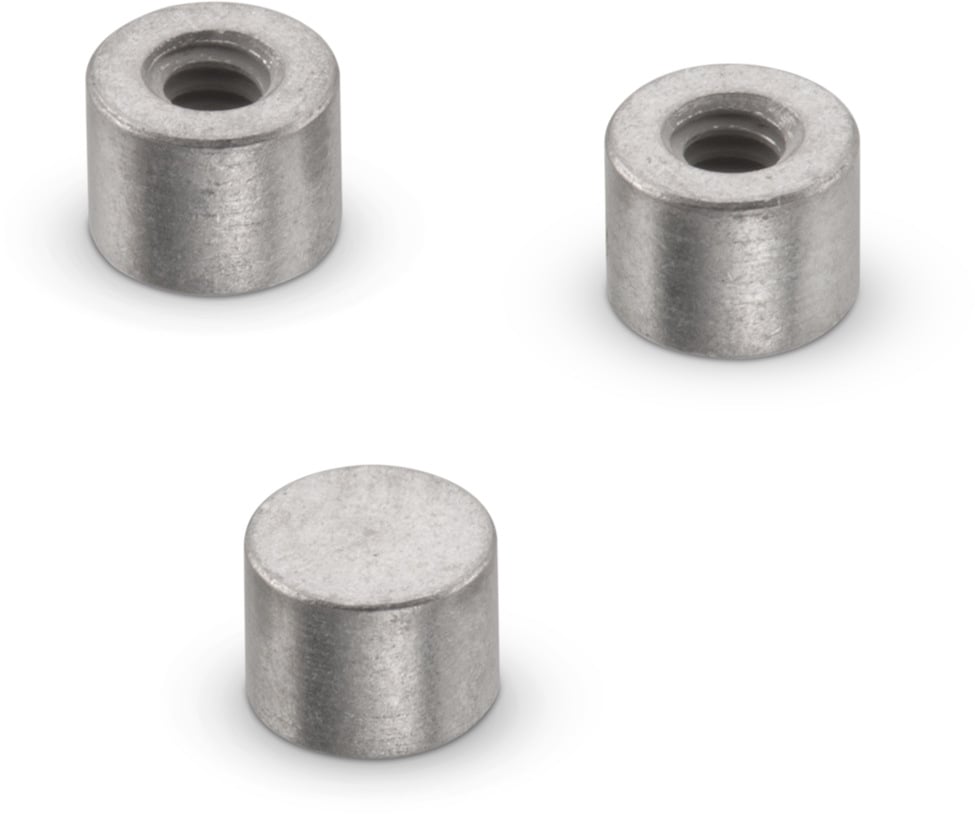

WA-SMSI SMT Stahl Spacer mit Innengewinde M1.6 / Boden geschlossen

Anwendung

Befestigung von Leiterplatten zu Gehäusen oder anderen Leiterplatten
Für Abstände von 2.5 bis 6mm
Präzise und schnelle Verarbeitung
Hohe mechanische Kräfte
Höchste Prozesssicherheit

General Information
Betriebstemperatur	-55 °C up to +150 °C
Material	Stahl
Oberfläche	Zinn
Lötpastendicke (Value)	120 µm
Anziehdrehmoment	0.1 N*m

Artikeldaten

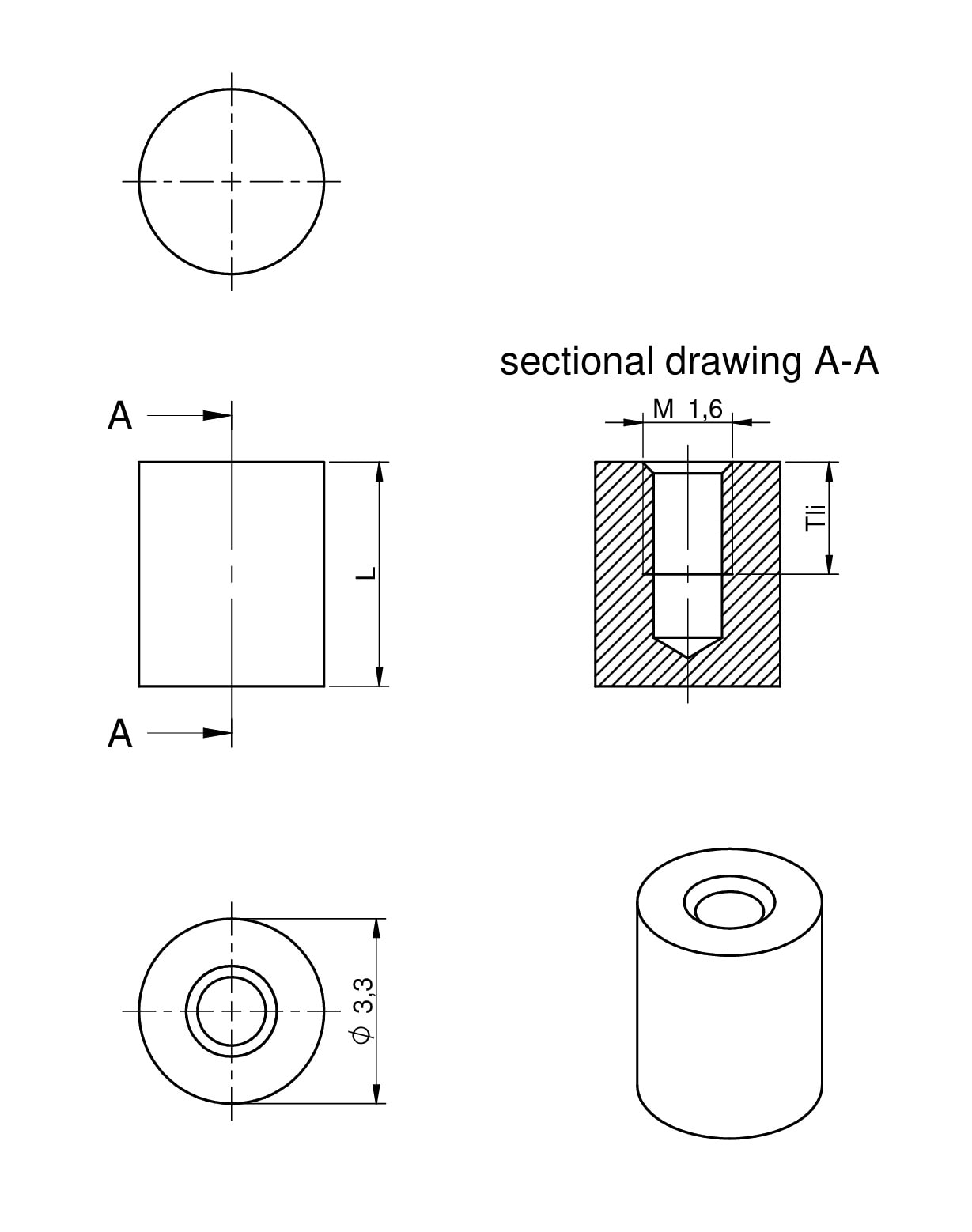

Artikel Nr.	Datenblatt	Downloads	Status	L (mm)	T_li (mm)	T_i	Ø OD (mm)	Verpackung	VPE
97730256330R	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WA-SMSI (rev22a).IntLib \| 400.5 KB CDS Cadence_WA-SMSI (rev21a).zip \| 3.2 MB EAG Eagle_WA-SMSI (rev21a).lbr \| 956.6 KB CAD-Dateien ZIP 3D 3D_97730256330 (rev1).pdf \| 36 KB IGS Download_IGS_97730256330 (rev1).igs \| 54.3 KB STP Download_STEP_97730256330 (rev1).stp \| 9.2 KB Alle 6 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	2.5	1.5	M1.6	3.3	Tape and Reel	2200
97730306330R	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WA-SMSI (rev22a).IntLib \| 400.5 KB CDS Cadence_WA-SMSI (rev21a).zip \| 3.2 MB EAG Eagle_WA-SMSI (rev21a).lbr \| 956.6 KB CAD-Dateien ZIP 3D 3D_97730306330 (rev1).pdf \| 31.6 KB IGS Download_IGS_97730306330 (rev1).igs \| 54.2 KB STP Download_STEP_97730306330 (rev1).stp \| 9.1 KB Alle 6 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	3	1.8	M1.6	3.3	Tape and Reel	1800
97730356330R	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WA-SMSI (rev22a).IntLib \| 400.5 KB CDS Cadence_WA-SMSI (rev21a).zip \| 3.2 MB EAG Eagle_WA-SMSI (rev21a).lbr \| 956.6 KB CAD-Dateien ZIP 3D 3D_97730356330R (rev1).pdf \| 34.5 KB IGS Download_IGS_97730356330 (rev1).igs \| 54.5 KB STP Download_STEP_97730356330 (rev1).stp \| 9.1 KB Alle 6 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	3.5	2	M1.6	3.3	Tape and Reel	1800
97730406330R	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WA-SMSI (rev22a).IntLib \| 400.5 KB CDS Cadence_WA-SMSI (rev21a).zip \| 3.2 MB EAG Eagle_WA-SMSI (rev21a).lbr \| 956.6 KB CAD-Dateien ZIP 3D 3D_97730406330 (rev1).pdf \| 34.1 KB IGS Download_IGS_97730406330 (rev1).igs \| 54.1 KB STP Download_STEP_97730406330 (rev1).stp \| 9.1 KB Alle 6 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	4	2	M1.6	3.3	Tape and Reel	1400
97730456330R	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WA-SMSI (rev22a).IntLib \| 400.5 KB CDS Cadence_WA-SMSI (rev21a).zip \| 3.2 MB EAG Eagle_WA-SMSI (rev21a).lbr \| 956.6 KB CAD-Dateien ZIP 3D 3D_97730456330 (rev1).pdf \| 30.3 KB IGS Download_IGS_97730456330 (rev1).igs \| 54.9 KB STP Download_STEP_97730456330 (rev1).stp \| 9.1 KB Alle 6 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	4.5	2	M1.6	3.3	Tape and Reel	1400
97730506330R	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WA-SMSI (rev22a).IntLib \| 400.5 KB CDS Cadence_WA-SMSI (rev21a).zip \| 3.2 MB EAG Eagle_WA-SMSI (rev21a).lbr \| 956.6 KB CAD-Dateien ZIP 3D 3D_97730506330 (rev1).pdf \| 29.9 KB IGS Download_IGS_97730506330 (rev1).igs \| 54.6 KB STP Download_STEP_97730506330 (rev1).stp \| 9.1 KB Alle 6 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	5	2	M1.6	3.3	Tape and Reel	1300
97730606330R	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WA-SMSI (rev22a).IntLib \| 400.5 KB CDS Cadence_WA-SMSI (rev21a).zip \| 3.2 MB EAG Eagle_WA-SMSI (rev21a).lbr \| 956.6 KB CAD-Dateien ZIP 3D 3D_97730606330 (rev1).pdf \| 31.8 KB IGS Download_IGS_97730606330 (rev1).igs \| 54.6 KB STP Download_ STEP_97730606330 (rev1).stp \| 9.1 KB Alle 6 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	6	2	M1.6	3.3	Tape and Reel	1100

Artikel Nr.	Datenblatt
97730256330R	SPEC
97730306330R	SPEC
97730356330R	SPEC
97730406330R	SPEC
97730456330R	SPEC
97730506330R	SPEC
97730606330R	SPEC

Muster

Artikel Nr.	Datenblatt	Downloads	Status	L (mm)	T_li (mm)	T_i	Ø OD (mm)	Verpackung	VPE	Muster

SMT Spacer from Würth Elektronik eiSos

SCHACHMATT

SMT Spacer gewinnt!

SMT Spacer von Würth Elektronik optimieren maßgeblich die Verarbeitung elektromechanischer Baugruppen. Herkömmliche Abstandsbolzen müssen zeitintensiv von Hand montiert werden; SMT Spacer sind auf die vollautomatische Bestückung zugeschnitten. Die auf Rolle verpackten Bauteile werden präzise auf der Leiterplatte positioniert. Eine Vielzahl an Varianten ermöglicht automatisch bestückbare, mechanisch stabile und sichere Lötverbindungen in jeder Applikation.

Präzise und schnelle Verarbeitung
Schnell lösbare Kaptonfolie
Hohe mechanische Kräfte
Höchste Prozesssicherheit
