WS-ROTV THT IP67 Rotary Switch with Cross Type Actuator 10x10 mm

Material Properties
Abdeckungsmaterial	PA66
Abdeckung Brennbarkeitsklasse	UL94 V-0
Grundmaterial	PA66
Grund Brennbarkeitsklasse	UL94 V-0
Actuatormaterial	POM
Actuator Brennbarkeitsklasse	UL94 HB
Anschlussmaterial	Kupferlegierung
Anschlussbeschichtung	Gold

Electrical Properties
I_R	400 mA
V_R	24 V (DC)
ursprünglicher Kontaktwiderstand	80 mΩ
R_ISO	100 MΩ
Spannungsfestigkeit	250 V (AC)

Mechanical Properties
Elektrische Lebensdauer	10000 Steps
Actuatortyp	Cross Type

General Information
Betriebstemperatur	-40 °C up to +85 °C
Waschbar	Ja
Schutzart	IP67

Packaging Properties
Verpackung	Tube

Artikeldaten

Artikel Nr.	Datenblatt	Downloads	Status	Number of Position (Value)	Code	Schutzart	Dampfphasenprozess	Actuator-Farbe	Design Kit
428527520908	SPEC	5 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WS-ROTV (rev24a).IntLib \| 1.6 MB CDS Cadence_WS-ROTV (rev24a).zip \| 6.6 MB EAG Eagle_WS-ROTV (rev24a).lbr \| 118.2 KB CAD-Dateien ZIP IGS 428527520908 (rev1).igs \| 1.1 MB STP 428527520908 (rev1).stp \| 434.9 KB Alle 5 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	8	Real Code	IP67	nicht spezifiziert	Dunkelgrau	499001
428527520909	SPEC	5 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WS-ROTV (rev24a).IntLib \| 1.6 MB CDS Cadence_WS-ROTV (rev24a).zip \| 6.6 MB EAG Eagle_WS-ROTV (rev24a).lbr \| 118.2 KB CAD-Dateien ZIP IGS 428527520909 (rev1).igs \| 1.1 MB STP 428527520909 (rev1).stp \| 434.9 KB Alle 5 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	8	Complement Code	IP67	nicht spezifiziert	Elfenbein	499001
428527520910	SPEC	5 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WS-ROTV (rev24a).IntLib \| 1.6 MB CDS Cadence_WS-ROTV (rev24a).zip \| 6.6 MB EAG Eagle_WS-ROTV (rev24a).lbr \| 118.2 KB CAD-Dateien ZIP IGS 428527520910 (rev1).igs \| 1.4 MB STP 428527520910 (rev1).stp \| 508.3 KB Alle 5 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	10	Real Code	IP67	nicht spezifiziert	Dunkelgrau	499001
428527520911	SPEC	5 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WS-ROTV (rev24a).IntLib \| 1.6 MB CDS Cadence_WS-ROTV (rev24a).zip \| 6.6 MB EAG Eagle_WS-ROTV (rev24a).lbr \| 118.2 KB CAD-Dateien ZIP IGS 428527520911 (rev1).igs \| 1.4 MB STP 428527520911 (rev1).stp \| 508.3 KB Alle 5 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	10	Complement Code	IP67	nicht spezifiziert	Elfenbein	499001
428527520916	SPEC	5 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WS-ROTV (rev24a).IntLib \| 1.6 MB CDS Cadence_WS-ROTV (rev24a).zip \| 6.6 MB EAG Eagle_WS-ROTV (rev24a).lbr \| 118.2 KB CAD-Dateien ZIP IGS 428527520916 (rev1).igs \| 1.9 MB STP 428527520916 (rev1).stp \| 696 KB Alle 5 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	16	Real Code	IP67	nicht spezifiziert	Dunkelgrau	499001
428527520917	SPEC	5 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WS-ROTV (rev24a).IntLib \| 1.6 MB CDS Cadence_WS-ROTV (rev24a).zip \| 6.6 MB EAG Eagle_WS-ROTV (rev24a).lbr \| 118.2 KB CAD-Dateien ZIP IGS 428527520917 (rev1).igs \| 1.9 MB STP 428527520917 (rev1).stp \| 696 KB Alle 5 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	16	Complement Code	IP67	nicht spezifiziert	Elfenbein	499001

	Artikel Nr.	Datenblatt
	428527520908	SPEC
	428527520909	SPEC
	428527520910	SPEC
	428527520911	SPEC
	428527520916	SPEC
	428527520917	SPEC

Muster

	Artikel Nr.	Datenblatt	Downloads	Status	Number of Position (Value)	Code	Schutzart	Dampfphasenprozess	Actuator-Farbe	Design Kit	Muster

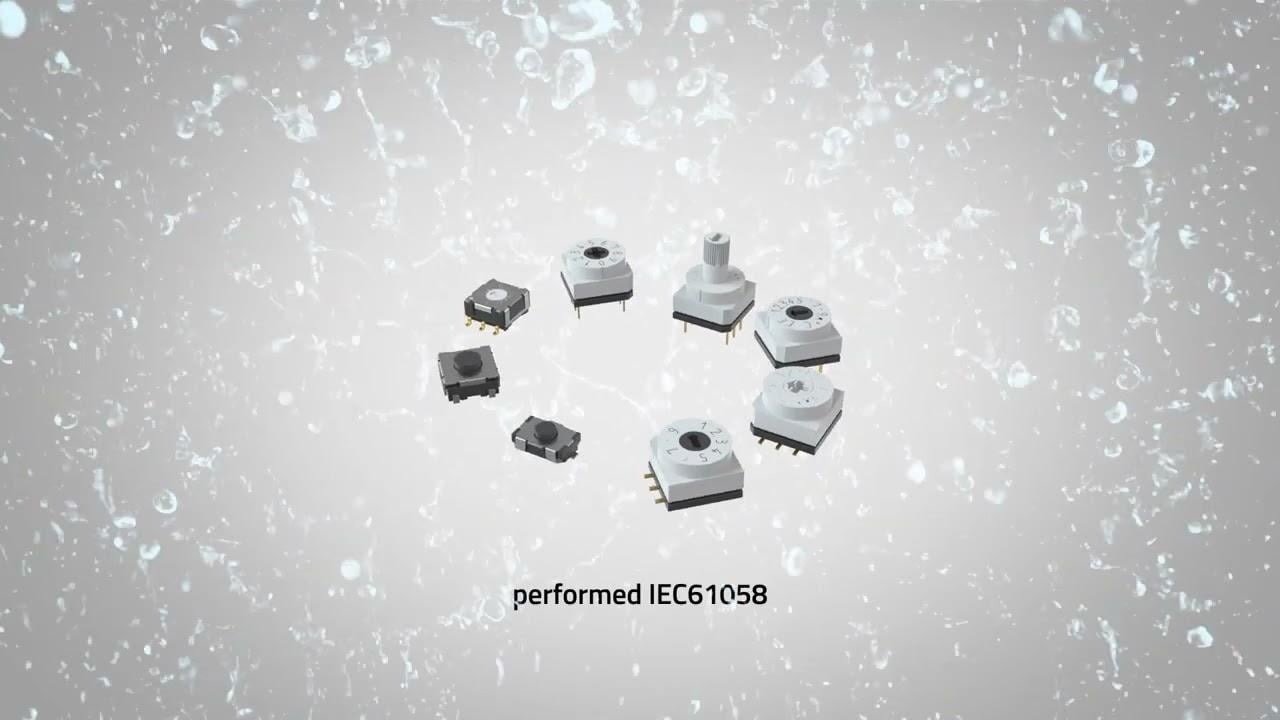

Schalter und Taster für IP Anwendungen

Würth Elektronik bietet IP67 klassifizierte Drehcodierschalter sowie Kurzhubtaster. Geprüft nach IEC61058 und IEC60068 sind diese Bauteile ideal für den Einsatz in rauer Industrieumgebung ausgelegt.Wenn Sie mehr zu den IP zertifizierten Produkten wissen möchten, steht Ihnen Ihr Ansprechpartner im Außendienst gerne mit Rat und Tat zur Seite.
