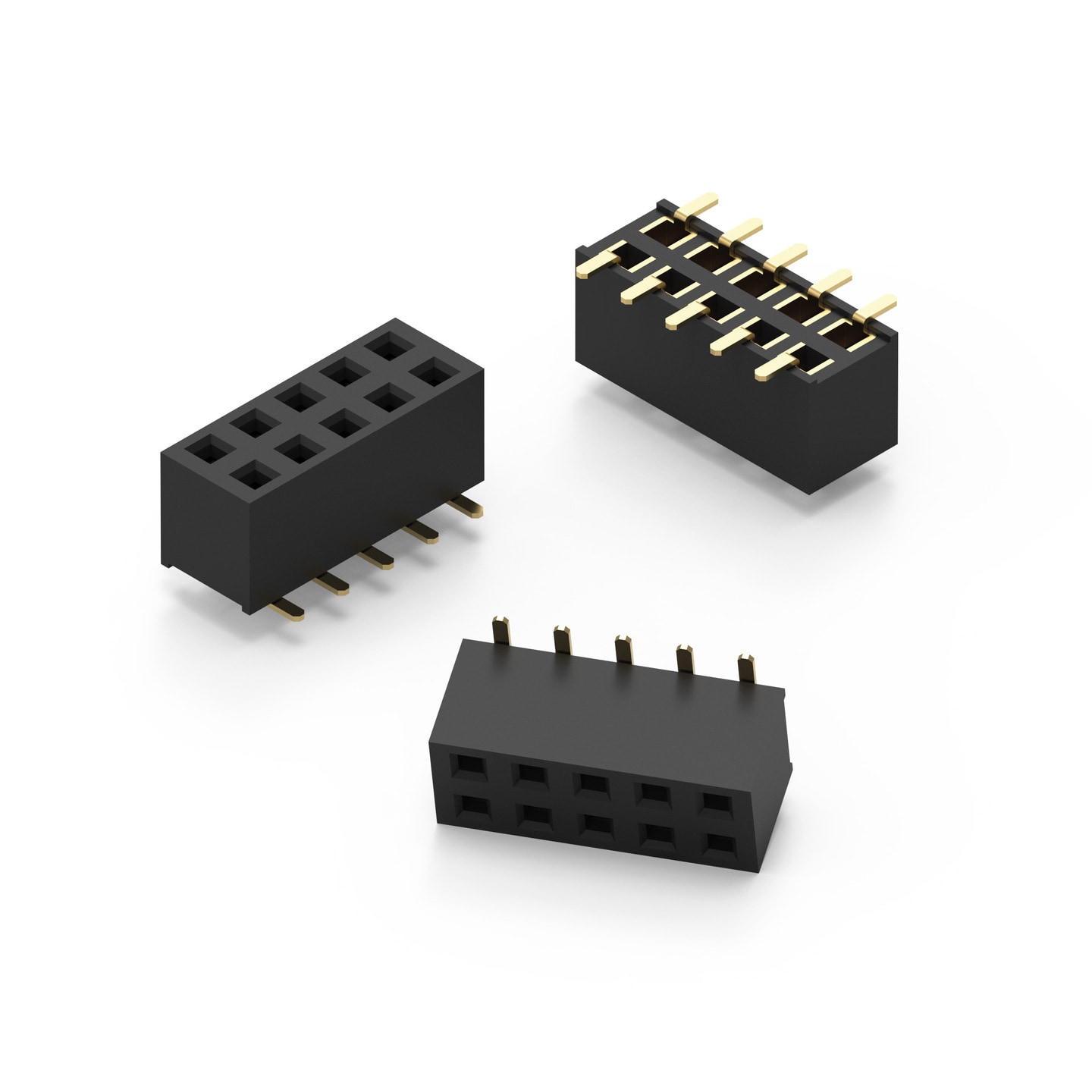

WR-PHD 2.00 mm Dual SMT Socket Header Bottom Entry

Merkmale

Referenzdesigns

RD006 3 W Dual-output isolated auxiliary supply for communication interfaces and measurement systems

Article Properties
Pins	4 pcs; 6 pcs; 8 pcs; 10 pcs; 14 pcs; 16 pcs; 20 pcs; 24 pcs; 32 pcs; 44 pcs

Material Properties
Isolationsmaterial	PA9T
Isolation Brennbarkeitsklasse	UL94 V-0
Kontaktmaterial	Kupferlegierung
Kontaktbeschichtung	Gold
Kontakttyp	Stamped

General Information
Betriebstemperatur	-40 °C up to +105 °C
Einhaltung	Lead free / RoHS
Raster	2 mm
Haltbarkeit	50 Cycles
Reihen	Dual
Gender	Socket Header
Typ	Gerade

Electrical Properties
I_{R 1}	2 A
Spannungsfestigkeit	500 V (AC)
Kontaktwiderstand	20 mΩ
R_ISO	1000 MΩ

Certification
UL-Zulassung	E323964

Packaging Properties
Verpackung	Tape and Reel with Cap; Tube

Artikeldaten

	Artikel Nr.	Datenblatt	Downloads	Status	Pins (pcs)	Reihen	Gender	Typ	I_R (A)	Verpackung	Design Kit	Muster
	621004242921	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-PHD (rev24a).IntLib \| 34.1 MB CDS Cadence_WR-PHD (rev24c).zip \| 63.9 MB EAG Eagle_WR-PHD (rev25a).lbr \| 5.2 MB CAD-Dateien ZIP 3D 621004242921_1 (rev1).pdf \| 69.9 KB IGS Download_IGES_621004242921 (rev1).iges \| 817.8 KB STP 621004242921 (rev1).stp \| 183.7 KB	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	4	Dual	Socket Header	Gerade	2	Tube	–
	621304242921	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-PHD (rev24a).IntLib \| 34.1 MB CDS Cadence_WR-PHD (rev24c).zip \| 63.9 MB EAG Eagle_WR-PHD (rev25a).lbr \| 5.2 MB CAD-Dateien ZIP 3D 621304242921_1 (rev1).pdf \| 81.3 KB IGS Download_IGES_621304242921 (rev1).iges \| 996.5 KB STP 621304242921 (rev1).stp \| 223.2 KB	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	4	Dual	Socket Header	Gerade	2	Tape and Reel with Cap	613001
	621006242921	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-PHD (rev24a).IntLib \| 34.1 MB CDS Cadence_WR-PHD (rev24c).zip \| 63.9 MB EAG Eagle_WR-PHD (rev25a).lbr \| 5.2 MB CAD-Dateien ZIP 3D 621006242921_1 (rev1).pdf \| 79.3 KB IGS Download_IGES_621006242921 (rev1).iges \| 968.3 KB STP 621006242921 (rev1).stp \| 220 KB	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	6	Dual	Socket Header	Gerade	2	Tube	–
	621306242921	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-PHD (rev24a).IntLib \| 34.1 MB CDS Cadence_WR-PHD (rev24c).zip \| 63.9 MB EAG Eagle_WR-PHD (rev25a).lbr \| 5.2 MB CAD-Dateien ZIP 3D 621306242921_1 (rev1).pdf \| 90.7 KB IGS Download_IGES_621306242921 (rev1).iges \| 1.1 MB STP 621306242921 (rev1).stp \| 259.3 KB	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	6	Dual	Socket Header	Gerade	2	Tape and Reel with Cap	–
	621008242921	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-PHD (rev24a).IntLib \| 34.1 MB CDS Cadence_WR-PHD (rev24c).zip \| 63.9 MB EAG Eagle_WR-PHD (rev25a).lbr \| 5.2 MB CAD-Dateien ZIP 3D 621008242921_1 (rev1).pdf \| 85.8 KB IGS Download_IGES_621008242921 (rev1).iges \| 1.1 MB STP 621008242921 (rev1).stp \| 253.4 KB	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	8	Dual	Socket Header	Gerade	2	Tube	–
	621308242921	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-PHD (rev24a).IntLib \| 34.1 MB CDS Cadence_WR-PHD (rev24c).zip \| 63.9 MB EAG Eagle_WR-PHD (rev25a).lbr \| 5.2 MB CAD-Dateien ZIP 3D 621308242921_1 (rev1).pdf \| 97.2 KB IGS Download_IGES_621308242921 (rev1).iges \| 1.3 MB STP 621308242921 (rev1).stp \| 292.7 KB	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	8	Dual	Socket Header	Gerade	2	Tape and Reel with Cap	613001
	621010242921	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-PHD (rev24a).IntLib \| 34.1 MB CDS Cadence_WR-PHD (rev24c).zip \| 63.9 MB EAG Eagle_WR-PHD (rev25a).lbr \| 5.2 MB CAD-Dateien ZIP 3D 621010242921_1 (rev1).pdf \| 93.3 KB IGS Download_IGES_621010242921 (rev1).iges \| 1.2 MB STP 621010242921 (rev1).stp \| 290.1 KB	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	10	Dual	Socket Header	Gerade	2	Tube	612690
	621310242921	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-PHD (rev24a).IntLib \| 34.1 MB CDS Cadence_WR-PHD (rev24c).zip \| 63.9 MB EAG Eagle_WR-PHD (rev25a).lbr \| 5.2 MB CAD-Dateien ZIP 3D 621310242921_1 (rev1).pdf \| 104.7 KB IGS Download_IGES_621310242921 (rev1).iges \| 1.4 MB STP 621310242921 (rev1).stp \| 329.4 KB	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	10	Dual	Socket Header	Gerade	2	Tape and Reel with Cap	613001
	621014242921	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-PHD (rev24a).IntLib \| 34.1 MB CDS Cadence_WR-PHD (rev24c).zip \| 63.9 MB EAG Eagle_WR-PHD (rev25a).lbr \| 5.2 MB CAD-Dateien ZIP 3D 621014242921_1 (rev1).pdf \| 108.3 KB IGS Download_IGES_621014242921 (rev1).iges \| 1.5 MB STP 621014242921 (rev1).stp \| 359.1 KB	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	14	Dual	Socket Header	Gerade	2	Tube	–
	621314242921	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-PHD (rev24a).IntLib \| 34.1 MB CDS Cadence_WR-PHD (rev24c).zip \| 63.9 MB EAG Eagle_WR-PHD (rev25a).lbr \| 5.2 MB CAD-Dateien ZIP 3D 621314242921_1 (rev1).pdf \| 119.7 KB IGS Download_IGES_621314242921 (rev1).iges \| 1.7 MB STP 621314242921 (rev1).stp \| 398.8 KB	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	14	Dual	Socket Header	Gerade	2	Tape and Reel with Cap	–
	621016242921	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-PHD (rev24a).IntLib \| 34.1 MB CDS Cadence_WR-PHD (rev24c).zip \| 63.9 MB EAG Eagle_WR-PHD (rev25a).lbr \| 5.2 MB CAD-Dateien ZIP 3D 621016242921_1 (rev1).pdf \| 115.9 KB IGS Download_IGES_621016242921 (rev1).iges \| 1.7 MB STP 621016242921 (rev1).stp \| 394.4 KB	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	16	Dual	Socket Header	Gerade	2	Tube	–
	621316242921	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-PHD (rev24a).IntLib \| 34.1 MB CDS Cadence_WR-PHD (rev24c).zip \| 63.9 MB EAG Eagle_WR-PHD (rev25a).lbr \| 5.2 MB CAD-Dateien ZIP 3D 621316242921_1 (rev1).pdf \| 127.3 KB IGS Download_IGES_621316242921 (rev1).iges \| 1.9 MB STP 621316242921 (rev1).stp \| 434.4 KB	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	16	Dual	Socket Header	Gerade	2	Tape and Reel with Cap	–
	621020242921	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-PHD (rev24a).IntLib \| 34.1 MB CDS Cadence_WR-PHD (rev24c).zip \| 63.9 MB EAG Eagle_WR-PHD (rev25a).lbr \| 5.2 MB CAD-Dateien ZIP 3D 621020242921_1 (rev1).pdf \| 130.7 KB IGS Download_IGES_621020242921 (rev1).iges \| 2 MB STP 621020242921 (rev1).stp \| 466.4 KB	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	20	Dual	Socket Header	Gerade	2	Tube	–
	621320242921	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-PHD (rev24a).IntLib \| 34.1 MB CDS Cadence_WR-PHD (rev24c).zip \| 63.9 MB EAG Eagle_WR-PHD (rev25a).lbr \| 5.2 MB CAD-Dateien ZIP 3D 621320242921_1 (rev1).pdf \| 142.1 KB IGS Download_IGES_621320242921 (rev1).iges \| 2.2 MB STP 621320242921 (rev1).stp \| 508.1 KB	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	20	Dual	Socket Header	Gerade	2	Tape and Reel with Cap	613001
	621024242921	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-PHD (rev24a).IntLib \| 34.1 MB CDS Cadence_WR-PHD (rev24c).zip \| 63.9 MB EAG Eagle_WR-PHD (rev25a).lbr \| 5.2 MB CAD-Dateien ZIP 3D 621024242921_1 (rev1).pdf \| 146 KB IGS Download_IGES_621024242921 (rev1).iges \| 2.3 MB STP 621024242921 (rev1).stp \| 541.2 KB	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	24	Dual	Socket Header	Gerade	2	Tube	–
	621324242921	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-PHD (rev24a).IntLib \| 34.1 MB CDS Cadence_WR-PHD (rev24c).zip \| 63.9 MB EAG Eagle_WR-PHD (rev25a).lbr \| 5.2 MB CAD-Dateien ZIP 3D 621324242921_1 (rev1).pdf \| 157.4 KB IGS Download_IGES_621324242921 (rev1).iges \| 2.5 MB STP 621324242921 (rev1).stp \| 583 KB	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	24	Dual	Socket Header	Gerade	2	Tape and Reel with Cap	–
	621032242921	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-PHD (rev24a).IntLib \| 34.1 MB CDS Cadence_WR-PHD (rev24c).zip \| 63.9 MB EAG Eagle_WR-PHD (rev25a).lbr \| 5.2 MB CAD-Dateien ZIP 3D 621032242921_1 (rev1).pdf \| 176.6 KB IGS Download_IGES_621032242921 (rev1).iges \| 2.9 MB STP 621032242921 (rev1).stp \| 678.2 KB	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	32	Dual	Socket Header	Gerade	2	Tube	–
	621044242921	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-PHD (rev24a).IntLib \| 34.1 MB CDS Cadence_WR-PHD (rev24c).zip \| 63.9 MB EAG Eagle_WR-PHD (rev25a).lbr \| 5.2 MB CAD-Dateien ZIP 3D 621044242921_1 (rev1).pdf \| 221.9 KB IGS Download_IGES_621044242921 (rev1).iges \| 3.8 MB STP 621044242921 (rev1).stp \| 903.6 KB	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	44	Dual	Socket Header	Gerade	2	Tube	–
	621344242921	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-PHD (rev24a).IntLib \| 34.1 MB CDS Cadence_WR-PHD (rev24c).zip \| 63.9 MB EAG Eagle_WR-PHD (rev25a).lbr \| 5.2 MB CAD-Dateien ZIP 3D 621344242921_1 (rev1).pdf \| 233.3 KB IGS Download_IGES_621344242921 (rev1).iges \| 3.9 MB STP 621344242921 (rev1).stp \| 945.1 KB	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	44	Dual	Socket Header	Gerade	2	Tape and Reel with Cap	–
