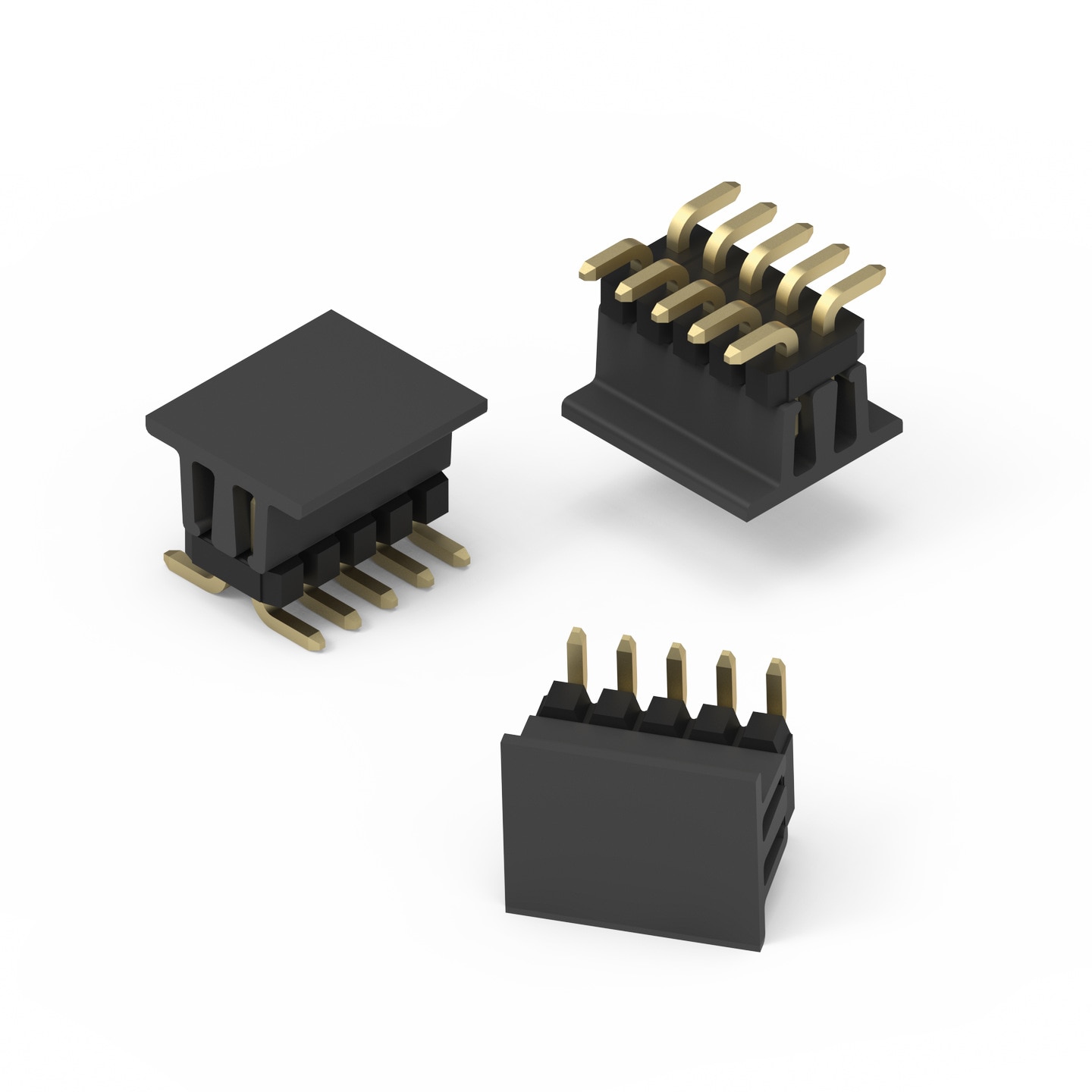

WR-PHD 1.27 mm SMT Dual Pin Header, H=1.80 mm

Merkmale

Referenzdesigns

RD006 3 W Dual-output isolated auxiliary supply for communication interfaces and measurement systems

Article Properties
Pins	10 pcs; 26 pcs; 50 pcs

Material Properties
Isolationsmaterial	PA9T
Isolation Brennbarkeitsklasse	UL94 V-0
Kontaktmaterial	Kupferlegierung
Kontaktbeschichtung	Gold
Kontakttyp	Gestanzt

General Information
Betriebstemperatur	-40 °C up to +105 °C
Einhaltung	Bleifrei / RoHS
Raster	1.27 mm
Haltbarkeit	50 Zyklen
Reihen	Dual
Gender	Stiftleiste
Typ	Gerade

Electrical Properties
I_{R 1}	1 A
Spannungsfestigkeit	300 V (AC)
Kontaktwiderstand	20 mΩ
R_ISO	300 MΩ; 500 MΩ

Certification
UL-Zulassung	E323964

Packaging Properties
Verpackung	Tape and Reel mit Pad

Artikeldaten

	Artikel Nr.	Datenblatt	Downloads	Status	Pins (pcs)	Reihen	Gender	Typ	I_R (A)	Verpackung	Design Kit	Muster
	623310235521	SPEC	7 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-PHD (rev24a).IntLib \| 34.1 MB CDS Cadence_WR-PHD (rev25a).zip \| 65.8 MB EAG Eagle_WR-PHD (rev25a).lbr \| 5.2 MB KIC KiCad_WR-PHD (rev25a).zip \| 311.3 MB CAD-Dateien ZIP 3D 623310235521_1 (rev1).pdf \| 67.3 KB IGS Download_IGES_623310235521 (rev1).iges \| 991.3 KB STP 623310235521 (rev1).stp \| 227.1 KB	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	10	Dual	Stiftleiste	Gerade	1	Tape and Reel mit Pad	612690 613001
	623326235521	SPEC Anstehende PCN Aufgrund einer anstehenden PCN wird sich in Kürze das Datenblatt des ausgewählten Produktes ändern. Anbei finden Sie das neue Datenblatt, sowie das noch gültige Datenblatt. Bei weiteren Fragen wenden Sie sich bitte an Ihren Vertriebsmitarbeiter. SPEC Datenblatt gültig bis 01.11.2025 SPEC Datenblatt gültig ab 02.11.2025 PCN PCN Dokument	7 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-PHD (rev24a).IntLib \| 34.1 MB CDS Cadence_WR-PHD (rev25a).zip \| 65.8 MB EAG Eagle_WR-PHD (rev25a).lbr \| 5.2 MB KIC KiCad_WR-PHD (rev25a).zip \| 311.3 MB CAD-Dateien ZIP 3D 623326235521_1 (rev1).pdf \| 118.2 KB IGS Download_IGES_623326235521 (rev1).iges \| 1.9 MB STP 623326235521 (rev1).stp \| 434 KB	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	26	Dual	Stiftleiste	Gerade	1	Tape and Reel mit Pad	613001
	623350235521	SPEC Anstehende PCN Aufgrund einer anstehenden PCN wird sich in Kürze das Datenblatt des ausgewählten Produktes ändern. Anbei finden Sie das neue Datenblatt, sowie das noch gültige Datenblatt. Bei weiteren Fragen wenden Sie sich bitte an Ihren Vertriebsmitarbeiter. SPEC Datenblatt gültig bis 01.11.2025 SPEC Datenblatt gültig ab 02.11.2025 PCN PCN Dokument	7 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-PHD (rev24a).IntLib \| 34.1 MB CDS Cadence_WR-PHD (rev25a).zip \| 65.8 MB EAG Eagle_WR-PHD (rev25a).lbr \| 5.2 MB KIC KiCad_WR-PHD (rev25a).zip \| 311.3 MB CAD-Dateien ZIP 3D 623350235521_1 (rev1).pdf \| 195.8 KB IGS Download_IGES_623350235521 (rev1).iges \| 3.2 MB STP 623350235521 (rev1).stp \| 765.2 KB	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	50	Dual	Stiftleiste	Gerade	1	Tape and Reel mit Pad	613001

	Artikel Nr.	Datenblatt
	623310235521	SPEC
	623326235521	SPEC Anstehende PCN Aufgrund einer anstehenden PCN wird sich in Kürze das Datenblatt des ausgewählten Produktes ändern. Anbei finden Sie das neue Datenblatt, sowie das noch gültige Datenblatt. Bei weiteren Fragen wenden Sie sich bitte an Ihren Vertriebsmitarbeiter. SPEC Datenblatt gültig bis 01.11.2025 SPEC Datenblatt gültig ab 02.11.2025 PCN PCN Dokument
	623350235521	SPEC Anstehende PCN Aufgrund einer anstehenden PCN wird sich in Kürze das Datenblatt des ausgewählten Produktes ändern. Anbei finden Sie das neue Datenblatt, sowie das noch gültige Datenblatt. Bei weiteren Fragen wenden Sie sich bitte an Ihren Vertriebsmitarbeiter. SPEC Datenblatt gültig bis 01.11.2025 SPEC Datenblatt gültig ab 02.11.2025 PCN PCN Dokument

Muster

	Artikel Nr.	Datenblatt	Downloads	Status	Pins (pcs)	Reihen	Gender	Typ	I_R (A)	Verpackung	Design Kit	Muster

Gegenstecker

WR-PHD 1.27 mm SMT Dual Socket Header Bottom Entry, H=2.20 mm (Reel)

Sortimente

Artikel dieser Produktserie finden Sie in den folgenden Sortimenten:

Design Kit Connector Solutions

Design Kit WR-PHD Pin & Socket Header
