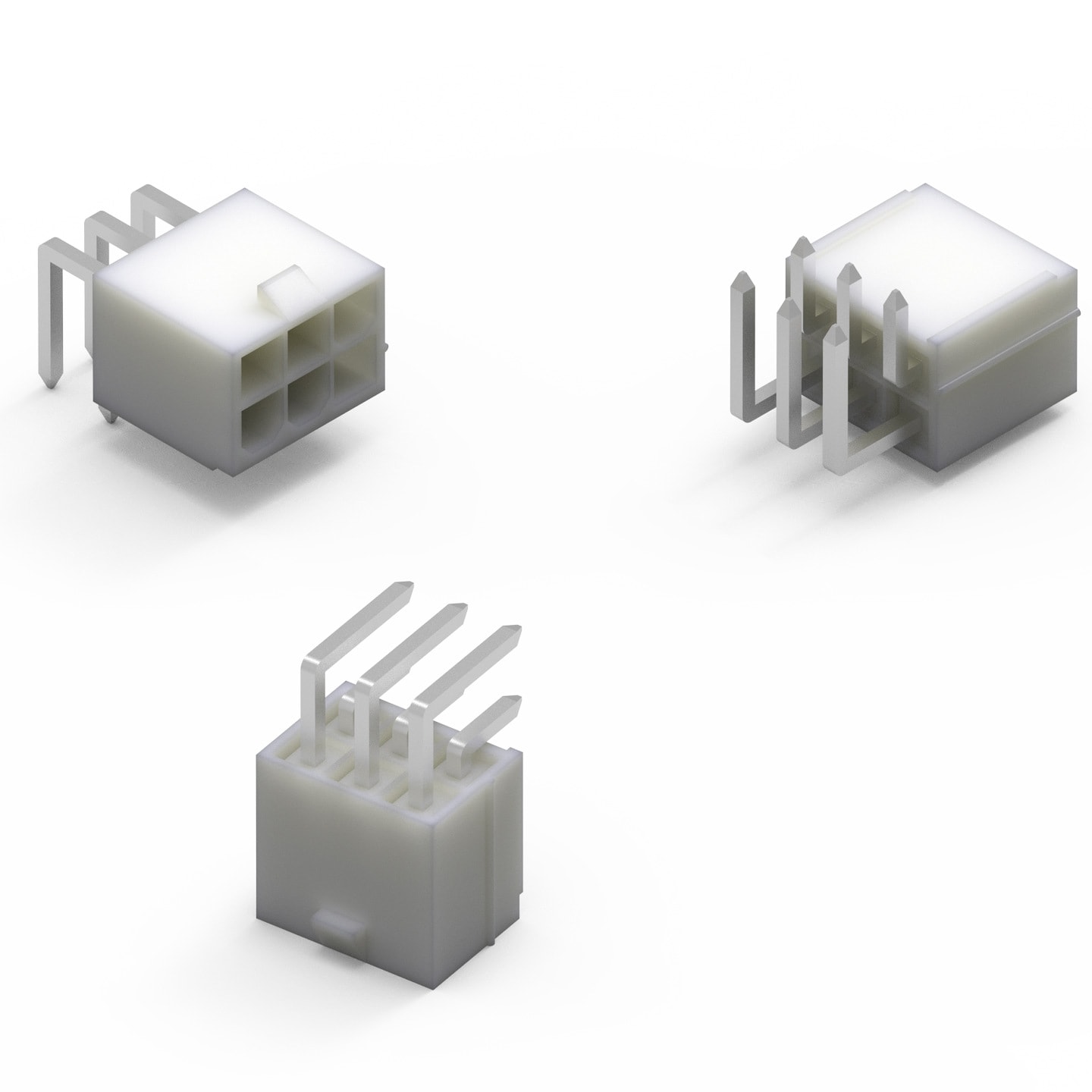

WR-MPC4 4.20 mm Male Dual Row Angled Header

Material Properties
Isolationsmaterial	PA66
Isolation Brennbarkeitsklasse	UL94 V-0
Isolationsfarbe	Weiß
Kontaktmaterial	Kupferlegierung
Kontaktbeschichtung	Zinn
Kontakttyp	Stamped

General Information
Betriebstemperatur	-40 °C up to +105 °C
I_R	6 A; 7 A; 8 A; 9 A
Arbeitsspannung	600 V (AC)
Spannungsfestigkeit	1500 V (AC)
Kontaktwiderstand	10 mΩ
R_ISO	1000 MΩ
Raster	4.2 mm
Gender	Männlich

Certification
UL-Zulassung	E323964

Wire Properties
Verpackung	Tray

Artikeldaten

Artikel Nr.	Datenblatt	Downloads	Status	Pins (pcs)	Raster (mm)	I_R (A)	Gender	Typ	Reihen	Montageart	Arbeitsspannung (V (AC))	PCB/Kabel/Panel	L (mm)	Verpackung	Design Kit	Muster
64900229522	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-MPC4 (rev22a).IntLib \| 5.6 MB CDS Cadence_WR-MPC4 (rev19a).zip \| 5.9 MB EAG Eagle_WR-MPC4 (rev19b).lbr \| 585.4 KB CAD-Dateien ZIP 3D 64900229522_1 (rev1).pdf \| 31 KB IGS 64900229522 (rev1).iges \| 445.1 KB STP 64900229522 (rev1).stp \| 184.5 KB Alle 6 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	2	4.2	9	Männlich	Right Angled	Dual	THT	600	PCB	5.4	Tray	649001
64900429522	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-MPC4 (rev22a).IntLib \| 5.6 MB CDS Cadence_WR-MPC4 (rev19a).zip \| 5.9 MB EAG Eagle_WR-MPC4 (rev19b).lbr \| 585.4 KB CAD-Dateien ZIP 3D 64900429522_1 (rev1).pdf \| 39.8 KB IGS Download_IGES_64900429522 (rev1).iges \| 624.3 KB STP Download_STP_64900429522 (rev1).stp \| 256.2 KB Alle 6 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	4	4.2	8	Männlich	Right Angled	Dual	THT	600	PCB	9.6	Tray	649001
64900629522	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-MPC4 (rev22a).IntLib \| 5.6 MB CDS Cadence_WR-MPC4 (rev19a).zip \| 5.9 MB EAG Eagle_WR-MPC4 (rev19b).lbr \| 585.4 KB CAD-Dateien ZIP 3D 64900629522_1 (rev1).pdf \| 53.4 KB IGS 64900629522 (rev1).iges \| 804.1 KB STP 64900629522 (rev1).stp \| 327.9 KB Alle 6 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	6	4.2	8	Männlich	Right Angled	Dual	THT	600	PCB	13.8	Tray	649001
64900829522	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-MPC4 (rev22a).IntLib \| 5.6 MB CDS Cadence_WR-MPC4 (rev19a).zip \| 5.9 MB EAG Eagle_WR-MPC4 (rev19b).lbr \| 585.4 KB CAD-Dateien ZIP 3D 64900829522_1 (rev1).pdf \| 61 KB IGS 64900829522 (rev1).iges \| 984.3 KB STP 64900829522 (rev1).stp \| 399.5 KB Alle 6 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	8	4.2	7	Männlich	Right Angled	Dual	THT	600	PCB	18	Tray	649001
64901029522	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-MPC4 (rev22a).IntLib \| 5.6 MB CDS Cadence_WR-MPC4 (rev19a).zip \| 5.9 MB EAG Eagle_WR-MPC4 (rev19b).lbr \| 585.4 KB CAD-Dateien ZIP 3D 64901029522_1 (rev1).pdf \| 70.7 KB IGS 64901029522 (rev1).iges \| 1.1 MB STP 64901029522 (rev1).stp \| 471.2 KB Alle 6 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	10	4.2	7	Männlich	Right Angled	Dual	THT	600	PCB	22.2	Tray	649001
64901229522	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-MPC4 (rev22a).IntLib \| 5.6 MB CDS Cadence_WR-MPC4 (rev19a).zip \| 5.9 MB EAG Eagle_WR-MPC4 (rev19b).lbr \| 585.4 KB CAD-Dateien ZIP 3D 64901229522_1 (rev1).pdf \| 78.9 KB IGS 64901229522 (rev1).iges \| 1.3 MB STP 64901229522 (rev1).stp \| 530.6 KB Alle 6 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	12	4.2	6	Männlich	Right Angled	Dual	THT	600	PCB	26.4	Tray	649001
64901429522	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-MPC4 (rev22a).IntLib \| 5.6 MB CDS Cadence_WR-MPC4 (rev19a).zip \| 5.9 MB EAG Eagle_WR-MPC4 (rev19b).lbr \| 585.4 KB CAD-Dateien ZIP 3D 64901429522_1 (rev1).pdf \| 90.2 KB IGS 64901429522 (rev1).iges \| 1.5 MB STP 64901429522 (rev1).stp \| 615.8 KB Alle 6 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	14	4.2	6	Männlich	Right Angled	Dual	THT	600	PCB	30.6	Tray	649001
64901629522	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-MPC4 (rev22a).IntLib \| 5.6 MB CDS Cadence_WR-MPC4 (rev19a).zip \| 5.9 MB EAG Eagle_WR-MPC4 (rev19b).lbr \| 585.4 KB CAD-Dateien ZIP 3D 64901629522_1 (rev1).pdf \| 100 KB IGS 64901629522 (rev1).iges \| 1.7 MB STP 64901629522 (rev1).stp \| 689.9 KB Alle 6 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	16	4.2	6	Männlich	Right Angled	Dual	THT	600	PCB	34.8	Tray	649001
64901829522	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-MPC4 (rev22a).IntLib \| 5.6 MB CDS Cadence_WR-MPC4 (rev19a).zip \| 5.9 MB EAG Eagle_WR-MPC4 (rev19b).lbr \| 585.4 KB CAD-Dateien ZIP 3D 64901829522_1 (rev1).pdf \| 109.8 KB IGS 64901829522 (rev1).iges \| 1.8 MB STP 64901829522 (rev1).stp \| 764.1 KB Alle 6 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	18	4.2	6	Männlich	Right Angled	Dual	THT	600	PCB	39	Tray	649001
64902029522	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-MPC4 (rev22a).IntLib \| 5.6 MB CDS Cadence_WR-MPC4 (rev19a).zip \| 5.9 MB EAG Eagle_WR-MPC4 (rev19b).lbr \| 585.4 KB CAD-Dateien ZIP 3D 64902029522_1 (rev1).pdf \| 119 KB IGS 64902029522 (rev1).igs \| 1.7 MB STP 64902029522 (rev1).stp \| 838.4 KB Alle 6 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	20	4.2	6	Männlich	Right Angled	Dual	THT	600	PCB	43.2	Tray	649001
64902229522	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-MPC4 (rev22a).IntLib \| 5.6 MB CDS Cadence_WR-MPC4 (rev19a).zip \| 5.9 MB EAG Eagle_WR-MPC4 (rev19b).lbr \| 585.4 KB CAD-Dateien ZIP 3D 64902229522_1 (rev1).pdf \| 128.9 KB IGS 64902229522 (rev1).iges \| 2.2 MB STP 64902229522 (rev1).stp \| 913 KB Alle 6 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	22	4.2	6	Männlich	Right Angled	Dual	THT	600	PCB	47.4	Tray	649001
64902429522	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-MPC4 (rev22a).IntLib \| 5.6 MB CDS Cadence_WR-MPC4 (rev19a).zip \| 5.9 MB EAG Eagle_WR-MPC4 (rev19b).lbr \| 585.4 KB CAD-Dateien ZIP 3D 64902429522_1 (rev1).pdf \| 138.8 KB IGS Download_IGES_64902429522 (rev1).iges \| 2.4 MB STP Download_STP_64902429522 (rev1).stp \| 987.9 KB Alle 6 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	24	4.2	6	Männlich	Right Angled	Dual	THT	600	PCB	51.6	Tray	649001
