WR-MPC3 3.00 mm Male Header Single Row Vertical with SMT Solder Tab - SMT - Reel - Tin | Elektromechanische Bauelemente | Würth Elektronik Produktkatalog

ÜbersichtAlle Produktbereiche ProduktbereichElektromechanische Bauelemente ProduktgruppeSteckverbinder ProduktfamilieWire-to-Board Steckverbinder ProduktunterfamilieWR-MPC3 TypSingle Row ProduktserieWR-MPC3 3.00 mm Male Header Single Row Vertical with SMT Solder Tab - SMT - Reel - Tin

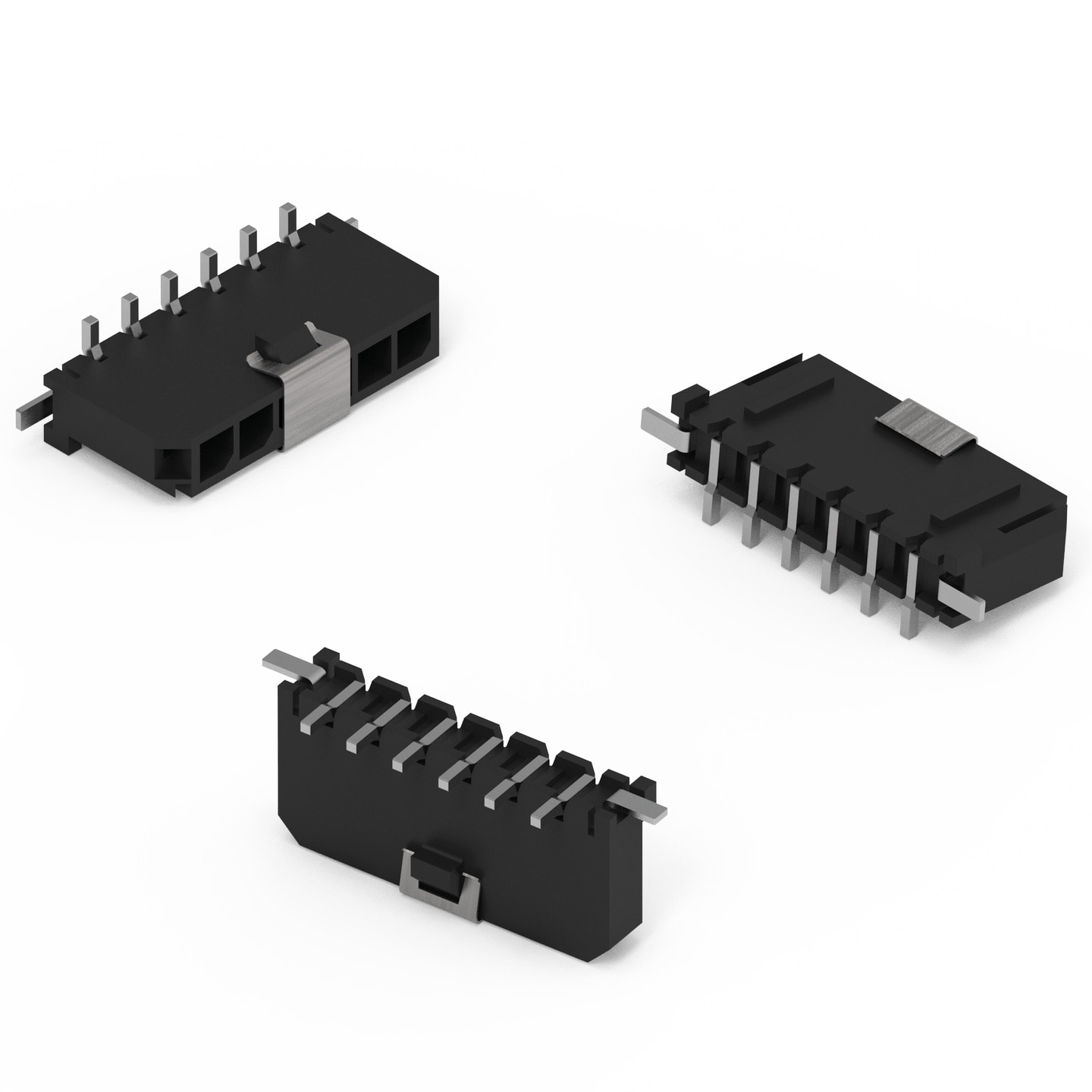

WR-MPC3 3.00 mm Male Header Single Row Vertical with SMT Solder Tab - SMT - Reel - Tin

General Informations
Raster	3 mm
Reihen	Single
Typ	Vertikal
Betriebstemperatur	-40 °C up to +105 °C
Haltbarkeit	25 Mating cycles

Electrical Properties
I_R	5 A
Arbeitsspannung	250 V (AC)
Spannungsfestigkeit	1500 V (AC)
Kontaktwiderstand	10 mΩ

Packaging Properties
Verpackung	Tape and Reel with Cap

Material Properties
Isolationsmaterial	LCP
Isolationsfarbe	Schwarz
Isolation Brennbarkeitsklasse	UL94 V-0
Pin Material	Kupferlegierung
Pinbeschichtung	Zinn

Certification
UL-Zulassung	E323964
Glow Wire Approval	Compliant [IEC 60335-1]

Artikeldaten

Artikel Nr.	Datenblatt	Downloads	Status	Polarität	Raster (mm)	Gender	Typ	Reihen	Montageart	I_R (A)	Arbeitsspannung (V (AC))	Kontaktwiderstand (mΩ)	Pinbeschichtung	Verpackung	Design Kit	Muster
662302131822	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-MPC3 (rev23a).IntLib \| 16.2 MB CDS Cadence_WR-MPC3 (rev23a).zip \| 27.5 MB EAG Eagle_WR-MPC3 (rev23a).lbr \| 1.7 MB CAD-Dateien ZIP 3D 662302131822 (rev1).pdf \| 78.1 KB IGS 662302131822 (rev1).iges \| 1.3 MB STP 662302131822 (rev1).stp \| 305.5 KB Alle 6 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	2	3	Männlich	Vertikal	Single	SMT	5	250	10	Zinn	Tape and Reel with Cap	662001
662303131822	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-MPC3 (rev23a).IntLib \| 16.2 MB CDS Cadence_WR-MPC3 (rev23a).zip \| 27.5 MB EAG Eagle_WR-MPC3 (rev23a).lbr \| 1.7 MB CAD-Dateien ZIP 3D 662303131822 (rev1).pdf \| 84.8 KB IGS 662303131822 (rev1).iges \| 1.5 MB STP 662303131822 (rev1).stp \| 338.1 KB Alle 6 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	3	3	Männlich	Vertikal	Single	SMT	5	250	10	Zinn	Tape and Reel with Cap	662001
662304131822	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-MPC3 (rev23a).IntLib \| 16.2 MB CDS Cadence_WR-MPC3 (rev23a).zip \| 27.5 MB EAG Eagle_WR-MPC3 (rev23a).lbr \| 1.7 MB CAD-Dateien ZIP 3D 662304131822 (rev1).pdf \| 92.6 KB IGS 662304131822 (rev1).iges \| 1.6 MB STP 662304131822 (rev1).stp \| 370.9 KB Alle 6 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	4	3	Männlich	Vertikal	Single	SMT	5	250	10	Zinn	Tape and Reel with Cap	662001
662305131822	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-MPC3 (rev23a).IntLib \| 16.2 MB CDS Cadence_WR-MPC3 (rev23a).zip \| 27.5 MB EAG Eagle_WR-MPC3 (rev23a).lbr \| 1.7 MB CAD-Dateien ZIP 3D 662305131822 (rev1).pdf \| 99.8 KB IGS 662305131822 (rev1).iges \| 1.8 MB STP 662305131822 (rev1).stp \| 401.6 KB Alle 6 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	5	3	Männlich	Vertikal	Single	SMT	5	250	10	Zinn	Tape and Reel with Cap	662001
662306131822	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-MPC3 (rev23a).IntLib \| 16.2 MB CDS Cadence_WR-MPC3 (rev23a).zip \| 27.5 MB EAG Eagle_WR-MPC3 (rev23a).lbr \| 1.7 MB CAD-Dateien ZIP 3D 662306131822 (rev1).pdf \| 107.8 KB IGS 662306131822 (rev1).iges \| 1.9 MB STP 662306131822 (rev1).stp \| 434 KB Alle 6 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	6	3	Männlich	Vertikal	Single	SMT	5	250	10	Zinn	Tape and Reel with Cap	662001

Artikel Nr.	Datenblatt
662302131822	SPEC
662303131822	SPEC
662304131822	SPEC
662305131822	SPEC
662306131822	SPEC

Muster

Artikel Nr.	Datenblatt	Downloads	Status	Polarität	Raster (mm)	Gender	Typ	Reihen	Montageart	I_R (A)	Arbeitsspannung (V (AC))	Kontaktwiderstand (mΩ)	Pinbeschichtung	Verpackung	Design Kit	Muster

Gegenstecker

WR-MPC3 3.00 mm Female Receptacle Housing Single Row

Sortimente

Artikel dieser Produktserie finden Sie in den folgenden Sortimenten:

Design Kit WR-MPC3 Micro Power Steckverbinder
