WR-MPC3 3.00 mm Male Header Single Row Right Angled with THT Retention Clip - SMT - Reel - Tin | Elektromechanische Bauelemente | Würth Elektronik Produktkatalog

ÜbersichtAlle Produktbereiche ProduktbereichElektromechanische Bauelemente ProduktgruppeSteckverbinder ProduktfamilieWire-to-Board Steckverbinder ProduktunterfamilieWR-MPC3 TypSingle Row ProduktserieWR-MPC3 3.00 mm Male Header Single Row Right Angled with THT Retention Clip - SMT - Reel - Tin

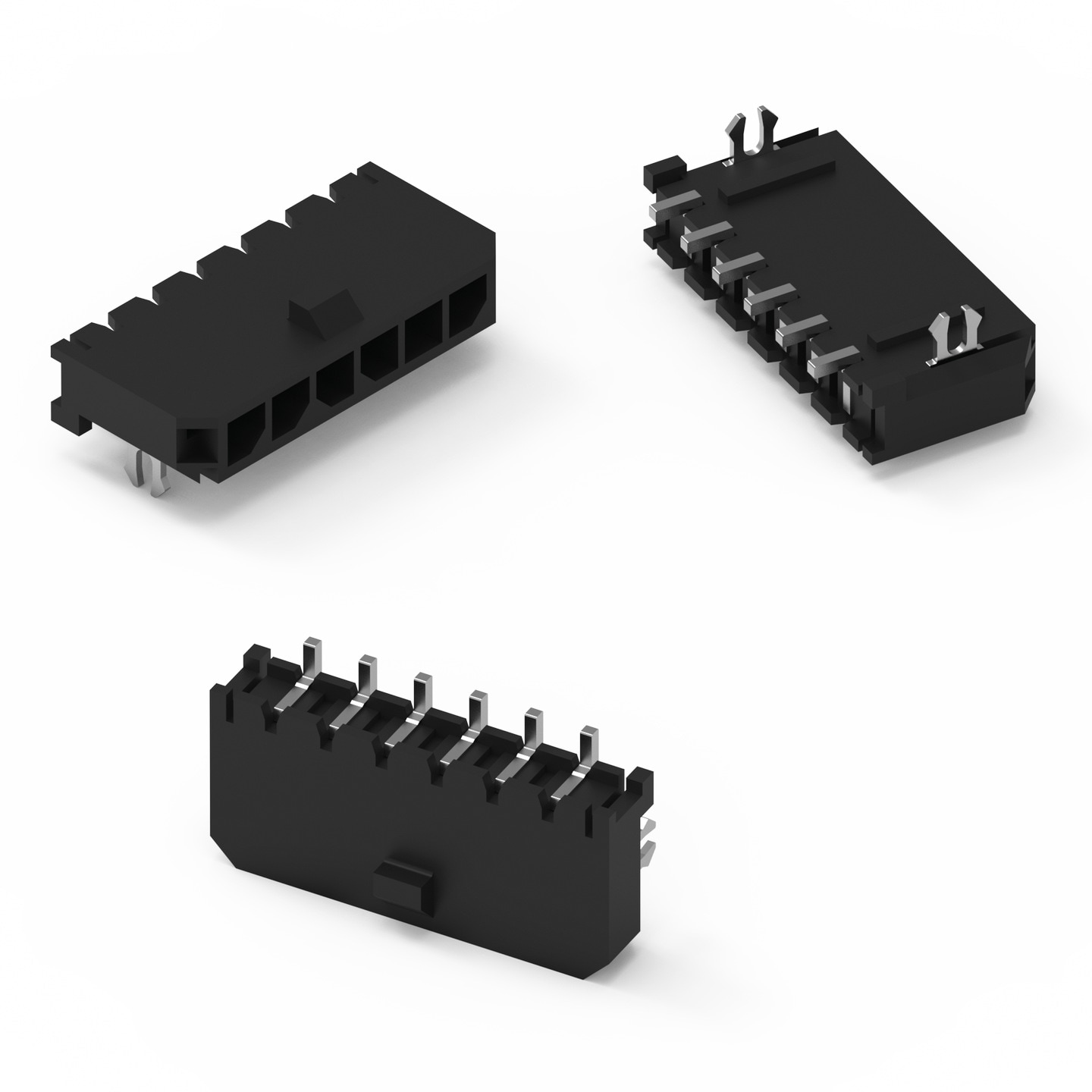

WR-MPC3 3.00 mm Male Header Single Row Right Angled with THT Retention Clip - SMT - Reel - Tin

General Informations
Raster	3 mm
Reihen	Single
Typ	Right Angled
Betriebstemperatur	-40 °C up to +105 °C
Haltbarkeit	25 Mating cycles

Electrical Properties
I_R	5 A
Arbeitsspannung	250 V (AC)
Spannungsfestigkeit	1500 V (AC)
Kontaktwiderstand	10 mΩ

Packaging Properties
Verpackung	Tape and Reel

Material Properties
Isolationsmaterial	LCP
Isolationsfarbe	Schwarz
Isolation Brennbarkeitsklasse	UL94 V-0
Pin Material	Kupferlegierung
Pinbeschichtung	Zinn

Certification
UL-Zulassung	E323964
Glow Wire Approval	Compliant [IEC 60335-1]

Artikeldaten

Artikel Nr.	Datenblatt	Downloads	Status	Polarität	Raster (mm)	Gender	Typ	Reihen	Montageart	I_R (A)	Arbeitsspannung (V (AC))	Kontaktwiderstand (mΩ)	Pinbeschichtung	Verpackung	Design Kit	Muster
662102130822	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-MPC3 (rev23a).IntLib \| 16.2 MB CDS Cadence_WR-MPC3 (rev23a).zip \| 27.5 MB EAG Eagle_WR-MPC3 (rev23a).lbr \| 1.7 MB CAD-Dateien ZIP 3D 662102130822 (rev1).pdf \| 83 KB IGS 662102130822 (rev1).iges \| 1.3 MB STP 662102130822 (rev1).stp \| 298.7 KB Alle 6 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	2	3	Männlich	Right Angled	Single	SMT	5	250	10	Zinn	Tape and Reel	662001
662103130822	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-MPC3 (rev23a).IntLib \| 16.2 MB CDS Cadence_WR-MPC3 (rev23a).zip \| 27.5 MB EAG Eagle_WR-MPC3 (rev23a).lbr \| 1.7 MB CAD-Dateien ZIP 3D 662103130822 (rev1).pdf \| 89.7 KB IGS 662103130822 (rev1).iges \| 1.5 MB STP 662103130822 (rev1).stp \| 331 KB Alle 6 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	3	3	Männlich	Right Angled	Single	SMT	5	250	10	Zinn	Tape and Reel	662001
662104130822	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-MPC3 (rev23a).IntLib \| 16.2 MB CDS Cadence_WR-MPC3 (rev23a).zip \| 27.5 MB EAG Eagle_WR-MPC3 (rev23a).lbr \| 1.7 MB CAD-Dateien ZIP 3D 662104130822 (rev1).pdf \| 96.3 KB IGS 662104130822 (rev1).iges \| 1.6 MB STP 662104130822 (rev1).stp \| 363.7 KB Alle 6 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	4	3	Männlich	Right Angled	Single	SMT	5	250	10	Zinn	Tape and Reel	662001
662105130822	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-MPC3 (rev23a).IntLib \| 16.2 MB CDS Cadence_WR-MPC3 (rev23a).zip \| 27.5 MB EAG Eagle_WR-MPC3 (rev23a).lbr \| 1.7 MB CAD-Dateien ZIP 3D 662105130822 (rev1).pdf \| 103.5 KB IGS 662105130822 (rev1).iges \| 1.7 MB STP 662105130822 (rev1).stp \| 394.1 KB Alle 6 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	5	3	Männlich	Right Angled	Single	SMT	5	250	10	Zinn	Tape and Reel	662001
662106130822	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-MPC3 (rev23a).IntLib \| 16.2 MB CDS Cadence_WR-MPC3 (rev23a).zip \| 27.5 MB EAG Eagle_WR-MPC3 (rev23a).lbr \| 1.7 MB CAD-Dateien ZIP 3D 662106130822 (rev1).pdf \| 111.5 KB IGS 662106130822 (rev1).iges \| 1.9 MB STP 662106130822 (rev1).stp \| 426.8 KB Alle 6 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	6	3	Männlich	Right Angled	Single	SMT	5	250	10	Zinn	Tape and Reel	662001

Artikel Nr.	Datenblatt
662102130822	SPEC
662103130822	SPEC
662104130822	SPEC
662105130822	SPEC
662106130822	SPEC

Muster

Artikel Nr.	Datenblatt	Downloads	Status	Polarität	Raster (mm)	Gender	Typ	Reihen	Montageart	I_R (A)	Arbeitsspannung (V (AC))	Kontaktwiderstand (mΩ)	Pinbeschichtung	Verpackung	Design Kit	Muster

Gegenstecker

WR-MPC3 3.00 mm Female Receptacle Housing Single Row

Sortimente

Artikel dieser Produktserie finden Sie in den folgenden Sortimenten:

Design Kit WR-MPC3 Micro Power Steckverbinder
