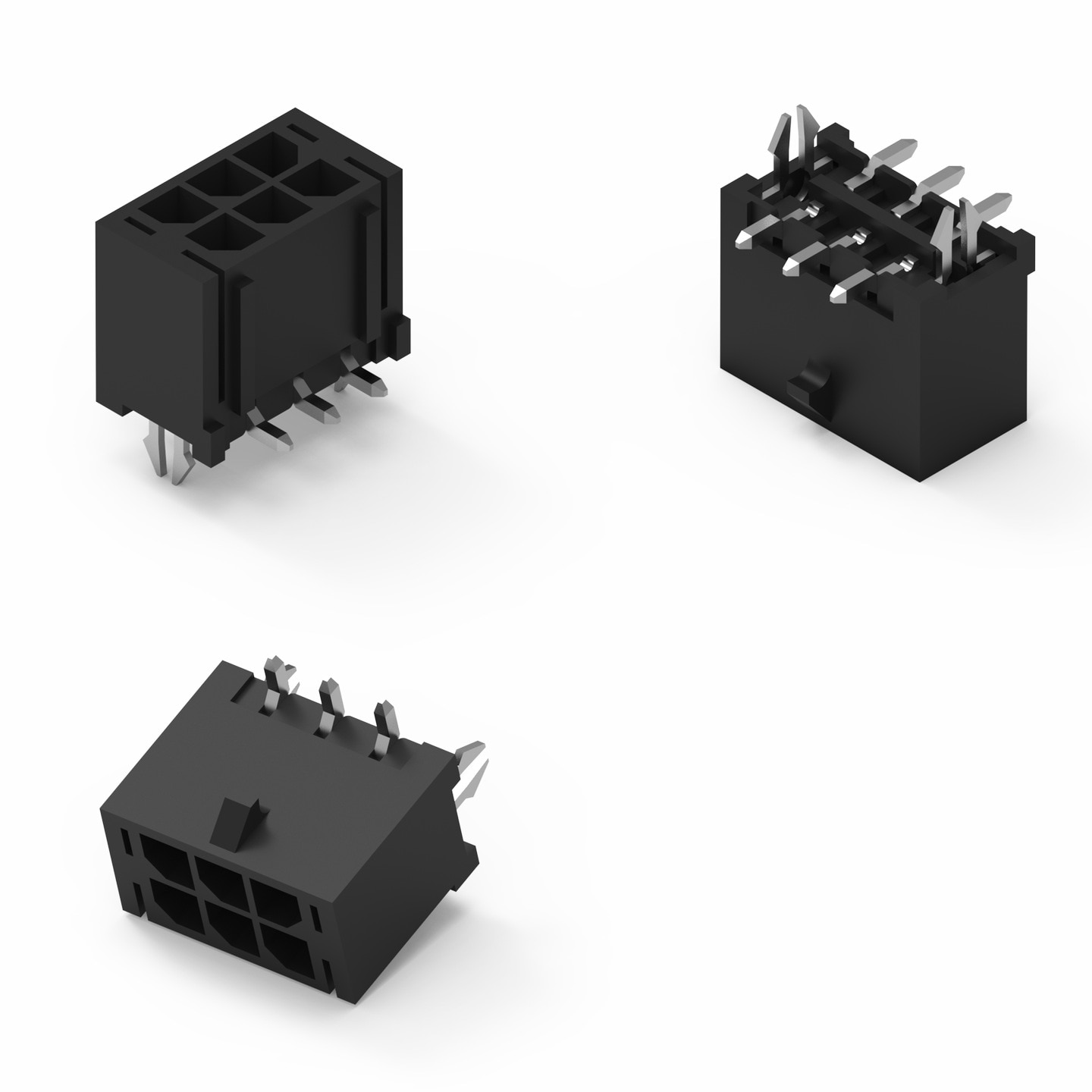

WR-MPC3 3.00 mm Male Header Dual Row Vertical with THT Retention Clip - SMT - Reel - Tin

General Informations
Raster	3 mm
Reihen	Dual
Typ	Vertikal
Betriebstemperatur	-40 °C up to +105 °C
Haltbarkeit	25 Mating cycles

Electrical Properties
I_R	5 A
Arbeitsspannung	250 V (AC)
Spannungsfestigkeit	1500 V (AC)
Kontaktwiderstand	10 mΩ

Packaging Properties
Verpackung	Tape and Reel with Cap

Material Properties
Isolationsmaterial	LCP
Isolationsfarbe	Schwarz
Isolation Brennbarkeitsklasse	UL94 V-0
Pin Material	Kupferlegierung
Pinbeschichtung	Zinn

Certification
UL-Zulassung	E323964
Glow Wire Approval	Compliant [IEC 60335-1]

Artikeldaten

Artikel Nr.	Datenblatt	Downloads	Status	Polarität	Raster (mm)	Gender	Typ	Reihen	Montageart	I_R (A)	Arbeitsspannung (V (AC))	Kontaktwiderstand (mΩ)	Pinbeschichtung	Verpackung	Muster
662302235922	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-MPC3 (rev23a).IntLib \| 16.2 MB CDS Cadence_WR-MPC3 (rev23a).zip \| 27.5 MB EAG Eagle_WR-MPC3 (rev23a).lbr \| 1.7 MB CAD-Dateien ZIP 3D 3D_662302235922 (rev1).pdf \| 73.4 KB IGS Download_IGES_662302235922 (rev1).iges \| 1.1 MB STP 662302235922 (rev1).stp \| 269.2 KB Alle 6 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	2	3	Männlich	Vertikal	Dual	SMT	5	250	10	Zinn	Tape and Reel with Cap
662304235922	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-MPC3 (rev23a).IntLib \| 16.2 MB CDS Cadence_WR-MPC3 (rev23a).zip \| 27.5 MB EAG Eagle_WR-MPC3 (rev23a).lbr \| 1.7 MB CAD-Dateien ZIP 3D 3D_662304235922 (rev1).pdf \| 90 KB IGS Download_IGES_662304235922 (rev1).iges \| 1.4 MB STP 662304235922 (rev1).stp \| 321.2 KB Alle 6 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	4	3	Männlich	Vertikal	Dual	SMT	5	250	10	Zinn	Tape and Reel with Cap
662306235922	SPEC	5 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-MPC3 (rev23a).IntLib \| 16.2 MB CDS Cadence_WR-MPC3 (rev23a).zip \| 27.5 MB EAG Eagle_WR-MPC3 (rev23a).lbr \| 1.7 MB CAD-Dateien ZIP IGS Download_IGES_662306235922 (rev1).iges \| 1.6 MB STP 662306235922 (rev1).stp \| 376 KB Alle 5 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	6	3	Männlich	Vertikal	Dual	SMT	5	250	10	Zinn	Tape and Reel with Cap
662308235922	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-MPC3 (rev23a).IntLib \| 16.2 MB CDS Cadence_WR-MPC3 (rev23a).zip \| 27.5 MB EAG Eagle_WR-MPC3 (rev23a).lbr \| 1.7 MB CAD-Dateien ZIP 3D 3D_662308235922 (rev1).pdf \| 116.9 KB IGS Download_IGES_662308235922 (rev1).iges \| 1.9 MB STP 662308235922 (rev1).stp \| 430.8 KB Alle 6 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	8	3	Männlich	Vertikal	Dual	SMT	5	250	10	Zinn	Tape and Reel with Cap
662310235922	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-MPC3 (rev23a).IntLib \| 16.2 MB CDS Cadence_WR-MPC3 (rev23a).zip \| 27.5 MB EAG Eagle_WR-MPC3 (rev23a).lbr \| 1.7 MB CAD-Dateien ZIP 3D 3D_662310235922 (rev1).pdf \| 131.2 KB IGS Download_IGES_662310235922 (rev1).iges \| 2.1 MB STP 662310235922 (rev1).stp \| 487.7 KB Alle 6 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	10	3	Männlich	Vertikal	Dual	SMT	5	250	10	Zinn	Tape and Reel with Cap
662312235922	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-MPC3 (rev23a).IntLib \| 16.2 MB CDS Cadence_WR-MPC3 (rev23a).zip \| 27.5 MB EAG Eagle_WR-MPC3 (rev23a).lbr \| 1.7 MB CAD-Dateien ZIP 3D 3D_662312235922 (rev1).pdf \| 145.8 KB IGS Download_IGES_662312235922 (rev1).iges \| 2.3 MB STP 662312235922 (rev1).stp \| 543.3 KB Alle 6 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	12	3	Männlich	Vertikal	Dual	SMT	5	250	10	Zinn	Tape and Reel with Cap
662314235922	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-MPC3 (rev23a).IntLib \| 16.2 MB CDS Cadence_WR-MPC3 (rev23a).zip \| 27.5 MB EAG Eagle_WR-MPC3 (rev23a).lbr \| 1.7 MB CAD-Dateien ZIP 3D 3D_662314235922 (rev1).pdf \| 160.2 KB IGS Download_IGES_662314235922 (rev1).iges \| 2.6 MB STP 662314235922 (rev1).stp \| 600 KB Alle 6 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	14	3	Männlich	Vertikal	Dual	SMT	5	250	10	Zinn	Tape and Reel with Cap
662316235922	SPEC	6 Dateien EDA-Modelle: Bauteile ZIP ALT Altium_WR-MPC3 (rev23a).IntLib \| 16.2 MB CDS Cadence_WR-MPC3 (rev23a).zip \| 27.5 MB EAG Eagle_WR-MPC3 (rev23a).lbr \| 1.7 MB CAD-Dateien ZIP 3D 3D_662316235922 (rev1).pdf \| 174.2 KB IGS Download_IGES_662316235922 (rev1).iges \| 2.8 MB STP 662316235922 (rev1).stp \| 656.1 KB Alle 6 Dateien als ZIP herunterladen ZIP	Aktiv i\| Produktion ist aktiv. Erwartete Lebenszeit: >10 Jahre.	16	3	Männlich	Vertikal	Dual	SMT	5	250	10	Zinn	Tape and Reel with Cap

Artikel Nr.	Datenblatt
662302235922	SPEC
662304235922	SPEC
662306235922	SPEC
662308235922	SPEC
662310235922	SPEC
662312235922	SPEC
662314235922	SPEC
662316235922	SPEC

Muster

Artikel Nr.	Datenblatt	Downloads	Status	Polarität	Raster (mm)	Gender	Typ	Reihen	Montageart	I_R (A)	Arbeitsspannung (V (AC))	Kontaktwiderstand (mΩ)	Pinbeschichtung	Verpackung	Muster

Gegenstecker

WR-MPC3 3.00 mm Female Receptacle Housing Dual Row
